Klasa 8
Osprzęt klasy 8 do kompletacji i obsługi zawiesi
Akcesoria zawiesiowe klasy 8, określane także jako G80, obejmują elementy łączące i końcowe stosowane w odpowiednich systemach podnoszenia. Dobór zaczyna się od rodzaju zawiesia, wymaganej konfiguracji oraz wymiarów połączeń.
W CECHO pomagamy dobrać haki, ogniwa główne, złączki i skracacze do nowego zestawu lub istniejącego wyposażenia zakładu. Zamiast wybierać element wyłącznie po fotografii, prześlij jego oznaczenia i informację, z czym ma współpracować.
Rozwiń poradnik: wykonania, dobór i ważne pytaniaZwiń poradnik doboru
Jaką funkcję ma pełnić element klasy 8?
Ta sama klasa nie oznacza identycznego zastosowania. Hak końcowy, hak skracający i ogniwo główne przenoszą obciążenie w inny sposób. W katalogu dobieramy je do konkretnego miejsca w układzie.
| Wykonanie | Co je wyróżnia? | Co trzeba ustalić? |
|---|---|---|

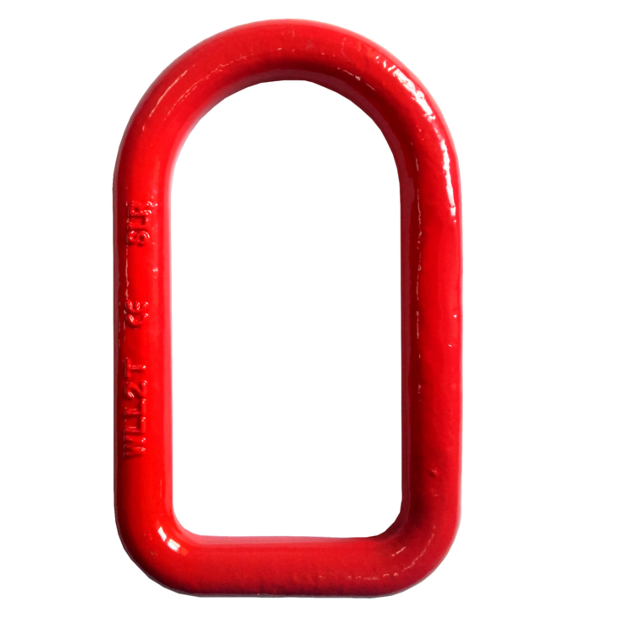

| Ogniwa główne i zestawy ogniwowe | Tworzą górne połączenie zawiesia z hakiem urządzenia. | Liczbę cięgien, wielkość haka oraz przestrzeń potrzebną dla połączonych elementów. |
| Haki z uchem i widełkowe | Różnią się sposobem przyłączenia do cięgna lub łącznika. | Rozmiar systemu, kształt punktu zaczepienia i działanie zamknięcia. |
| Haki skracające | Pozwalają regulować roboczą długość odpowiedniego łańcucha. | Zgodną średnicę, konstrukcję ogniw i zasady osadzania łańcucha. |
| Haki obrotowe i wykonania specjalne | Realizują zadania określone dla danego modelu. | Czy obrót jest dopuszczony pod obciążeniem oraz jakie kierunki siły przewidziano. |
Na telefonie tabelę można przesunąć w bok. Parametry i rysunki sprawdzisz w kartach konkretnych produktów.
Jak przygotować dane do doboru?
Klasa, producent i oznaczenie
Odczytaj oznaczenia na elemencie oraz przywieszce zawiesia. Kolor farby nie jest wystarczającą identyfikacją klasy ani producenta; przy nieczytelnych znakach prześlij wyraźne zdjęcia.
Łańcuch i połączenie
Podaj średnicę łańcucha i symbol współpracującej części. W układzie widełkowym dobiera się także właściwy sworzeń i zabezpieczenie, a nie dowolną śrubę o podobnej średnicy.
Obciążenie każdego elementu
Ustal masę, liczbę punktów podwieszenia i kąty pracy. W zawiesiu wielocięgnowym nie wolno automatycznie przyjmować równego podziału masy między wszystkie cięgna.
Dostęp do zaczepienia
Sprawdź, czy operator może poprawnie osadzić ładunek i zamknąć hak. Mały otwór, szerokie ucho lub utrudniony dostęp mogą wymagać innego typu zakończenia.
Klasa 8 nie oznacza dowolnej zamienności
Komponent musi być zgodny z systemem i instrukcją montażu. Zestawienie części o tej samej klasie, lecz niewłaściwych rozmiarach lub sposobach połączenia, nie tworzy prawidłowego zawiesia.
DOR/WLL odczytuje się z oznakowania i dokumentacji konkretnego wykonania. Nie podnoś ładunku na czubku haka ani na jego zapadce. Osprzęt służący do skracania wymaga prawidłowego osadzenia ogniwa łańcucha.
Skontroluj odkształcenia, zużycie, pęknięcia i zamknięcia przed użyciem. Temperatura oraz środowisko mogą ograniczać pracę osprzętu; nie traktuj powłoki lakierniczej jako odporności na dowolne chemikalia. Uszkodzoną część wycofaj do oceny.
O co pytają firmy przed wyborem?
Czy mogę wymienić tylko zużyty hak klasy 8?
Możliwość wymiany zależy od stanu całego zawiesia i zgodności części zamiennej. Podaj oznaczenie haka, rozmiar łańcucha oraz dane zestawu; nie dobieraj zamiennika tylko po rozwarciu.
Czy hak klasy 10 zwiększy nośność zawiesia klasy 8?
Nie. Zmiana jednego elementu nie podnosi automatycznie DOR całego zawiesia. Ewentualna przebudowa wymaga sprawdzenia kompletnej konfiguracji i jej dokumentacji.
Czy hak bezpieczny eliminuje ryzyko wypięcia?
Mechanizm zamykający pełni określoną funkcję ochronną, ale wymaga sprawności i prawidłowej obsługi. Nie zastępuje właściwego zaczepienia, kontroli stanu ani przestrzegania instrukcji.
Prześlij oznaczenia — dobierzemy właściwy element
Do zapytania dołącz zdjęcie osprzętu klasy 8, dane łańcucha i liczbę potrzebnych części. Pomożemy przygotować spójną specyfikację.
