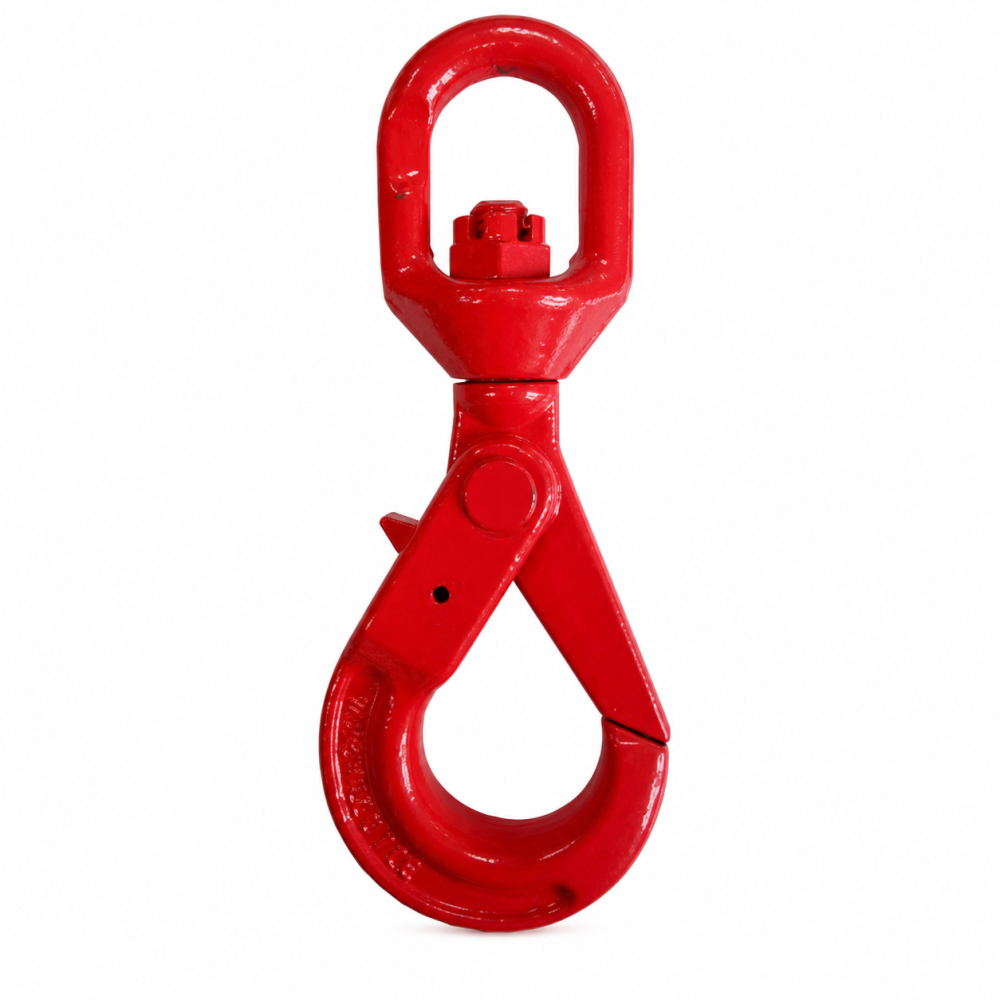

Hak obrotowy bezpieczny COB
CECHO · OSPRZĘT DO ZAWIESI

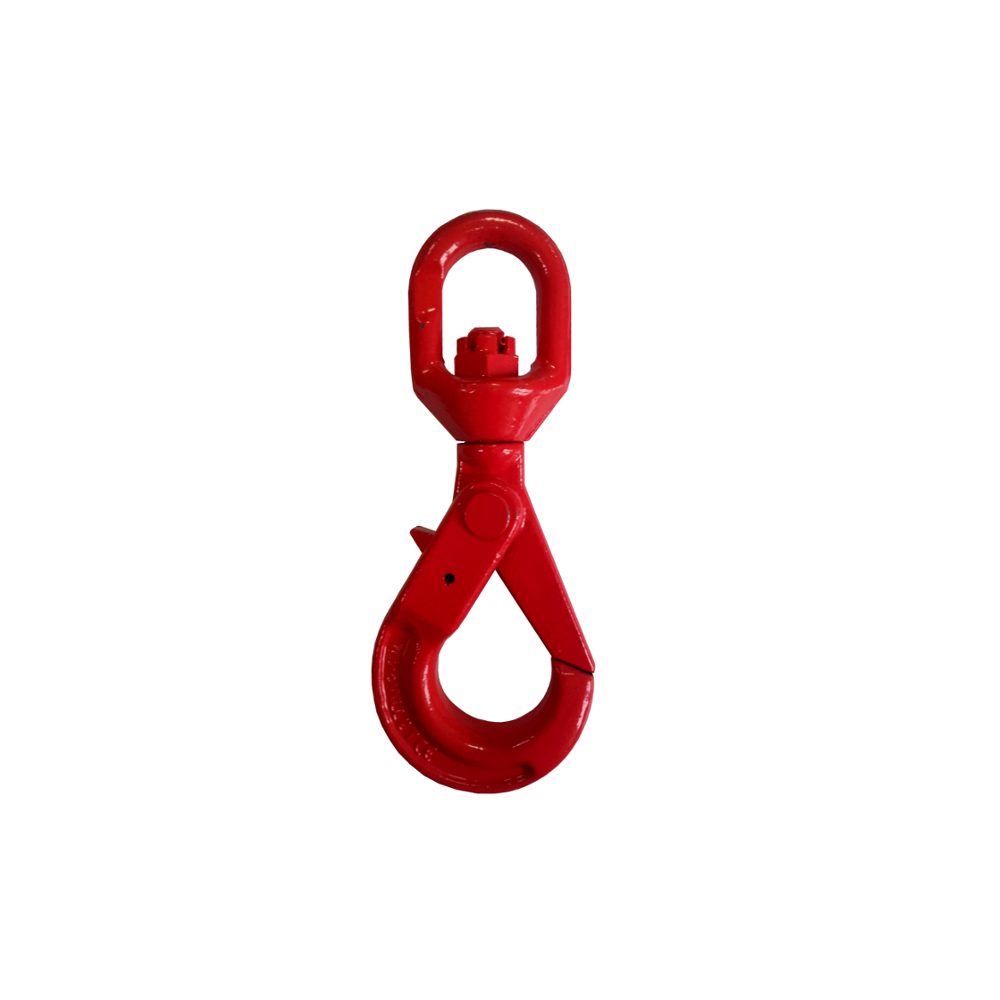

HAK OBROTOWY BEZPIECZNY · KLASA 8
Hak obrotowy bezpieczny COB klasy 8 łączy ucho obrotowe z ryglowanym mechanizmem zamknięcia. Do doboru zakończeń zawiesi o DOR od 1,12 do 31,5 t.
1,12–31,5 tDopuszczalne obciążenie robocze9 wykonań w tabeli doboru
Potrzebujesz doboru haka COB?
Podaj COB, rozmiar, wymagane DOR, wymiary przyłącza i oczekiwane warunki obrotu. Dołącz zdjęcie istniejącego osprzętu, jeżeli dobierasz zamiennik.
Zapytaj CECHO o COB →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak COB — najważniejsze informacje
KLASA 8Hak bezpiecznyRyglowany mechanizm
PRZYŁĄCZEUcho obrotoweDobór geometrii połączenia
DOR1,12–31,5 t9 wykonań katalogowych
WSPARCIE CECHODobór i serwisKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Obrotowe przyłącze i zamknięcie bezpieczne.
Ucho obrotowe pozwala ustawić hak względem współpracującego przyłącza. Wymiary ucha B i C oraz długość E należy sprawdzić razem z nośnością całego zawiesia.
COB ma mechanizm haka bezpiecznego. Jego działanie oraz pełne zaryglowanie sprawdź przed użyciem; nie należy traktować go jak zwykłej sprężynowej zapadki gardzieli.
Możliwość i warunki obracania pod obciążeniem muszą wynikać z instrukcji konkretnego wykonania. Sama nazwa „hak obrotowy” nie potwierdza dopuszczenia do takiej pracy.
Dobierz kompletne zawiesie łańcuchowe →DANE KATALOGOWE CECHO

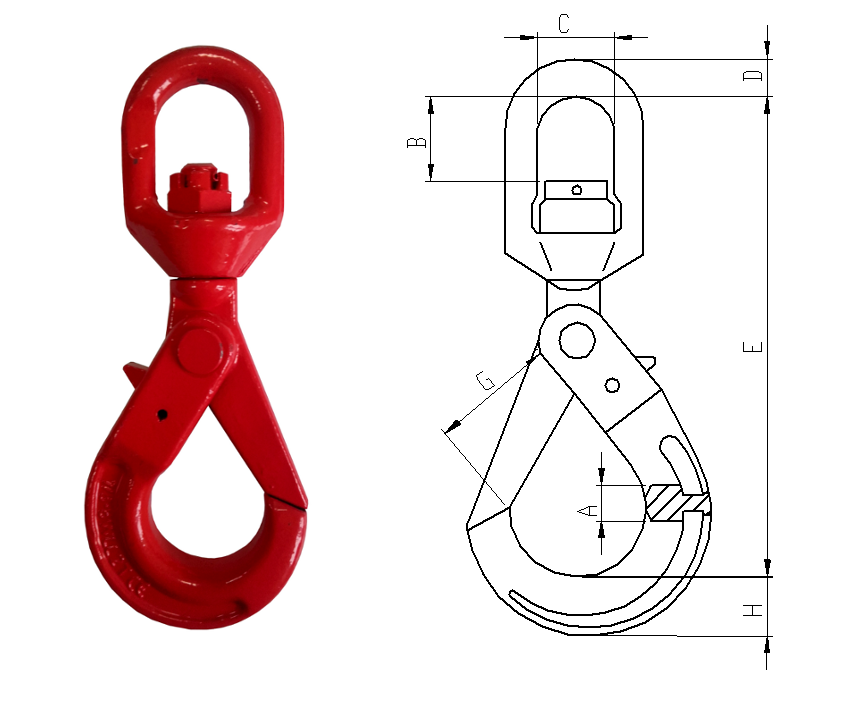

Rysunek wymiarowy i tabela COB
Dziewięć wykonań od rozmiaru 6 do 32. Model, rozmiar i DOR identyfikują wariant w tabeli.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Model | Rozmiar | DOR [t] | E [mm] | B [mm] | C [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|
| COB | 6 | 1,12 | 170 | 22 | 32,5 | 0,71 |
| COB | 7/8 | 2 | 210 | 26 | 35,5 | 1,1 |
| COB | 10 | 3,15 | 247 | 34 | 42 | 2,0 |
| COB | 13 | 5,3 | 302 | 38,5 | 50 | 4,0 |
| COB | 16 | 8 | 383 | 55 | 61 | 7,3 |
| COB | 20 | 12,5 | 418 | 61 | 72 | 11,6 |
| COB | 22 | 15 | 527 | 95 | 95 | 16,0 |
| COB | 26 | 21,2 | 610 | 115 | 122 | 21,5 |
| COB | 32 | 31,5 | 777 | 146 | 140 | 79 |
DOR / WLL w tonach, wymiary w mm, masa w kg/szt. Tabela przedstawia wykonania katalogowe; dostępność i zgodność konkretnego elementu potwierdzamy przy doborze. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Dobierz COB do połączenia i sposobu pracy.
Dobór obejmuje element oraz cały układ zawiesia: połączenia, kąty i sposób obciążenia.
Geometria połączenia
Porównaj wymiary B i C z łącznikiem zawiesia. Sprawdź przestrzeń dla korpusu haka, podparcie w siodle i swobodne zamknięcie mechanizmu.
Montaż i kontrola
Montaż i kontrolę wykonuj według instrukcji właściwego wyrobu. Sprawdź oznaczenia, zużycie, odkształcenia i zabezpieczenie połączenia.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Przy doborze potwierdzamy pełne oznaczenie, normę właściwą dla wykonania oraz wymagane dokumenty dostawy. Instrukcja użytkowania i dokumentacja konkretnego wyrobu określają warunki pracy oraz kryteria kontroli.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontrola obejmuje korpus, ucho obrotowe, luzy połączenia i mechanizm ryglowania. Nieprawidłowe zamknięcie, pęknięcia lub odkształcenia wymagają wycofania do oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA O COB
Co sprawdzić przed doborem?
Jak dobrać właściwe wykonanie?
Potrzebne są symbol i rozmiar elementu, wymagane DOR oraz wymiary współpracujących części. CECHO pomaga sprawdzić zgodność całego układu.
Czy COB można obracać z podwieszonym ładunkiem?
Warunki obrotu należy potwierdzić w instrukcji konkretnego wykonania. Do zapytania wpisz, czy obrót ma odbywać się pod obciążeniem.
Czym COB różni się od COZO?
COB ma ryglowany mechanizm haka bezpiecznego. COZO jest hakiem ze sprężynową zapadką i przyłączem obrotowym ślizgowym; ich części zamknięcia nie są zamienne na podstawie samego DOR.
Jakie informacje przesłać do wyceny?
Podaj COB, rozmiar, wymagane DOR, wymiary przyłącza i oczekiwane warunki obrotu. Dołącz zdjęcie istniejącego osprzętu, jeżeli dobierasz zamiennik.
