Szekle transportowe i szakle do zawiesi
Szakle dopasowane do połączenia, nie tylko udźwigu
Szakle, nazywane także szeklami, służą do wykonywania połączeń rozłącznych. W układzie podnoszenia łączą odpowiednie zakończenia zawiesi i punkty zaczepienia. O wyborze decydują DOR/WLL, geometria i warunki obciążenia konkretnego modelu.
CECHO pomaga dobrać szekle dla przemysłu i kompletnego wyposażenia zawiesiowego. Przygotowujemy dobór na podstawie wymiarów współpracujących elementów, rodzaju zamknięcia i sposobu pracy. Zdjęcie z wymiarami często wyjaśnia więcej niż sama masa ładunku.
Rozwiń poradnik: wykonania, dobór i ważne pytaniaZwiń poradnik doboru
Kształt korpusu i sposób zamknięcia
Szakle różnią się przestrzenią wewnętrzną, konstrukcją sworznia i przeznaczeniem. Poniższe zestawienie pomaga przygotować zapytanie, ale nie zastępuje wymiarów i ograniczeń podanych w karcie wybranego produktu.
| Wykonanie | Co je wyróżnia? | Co trzeba ustalić? |
|---|---|---|

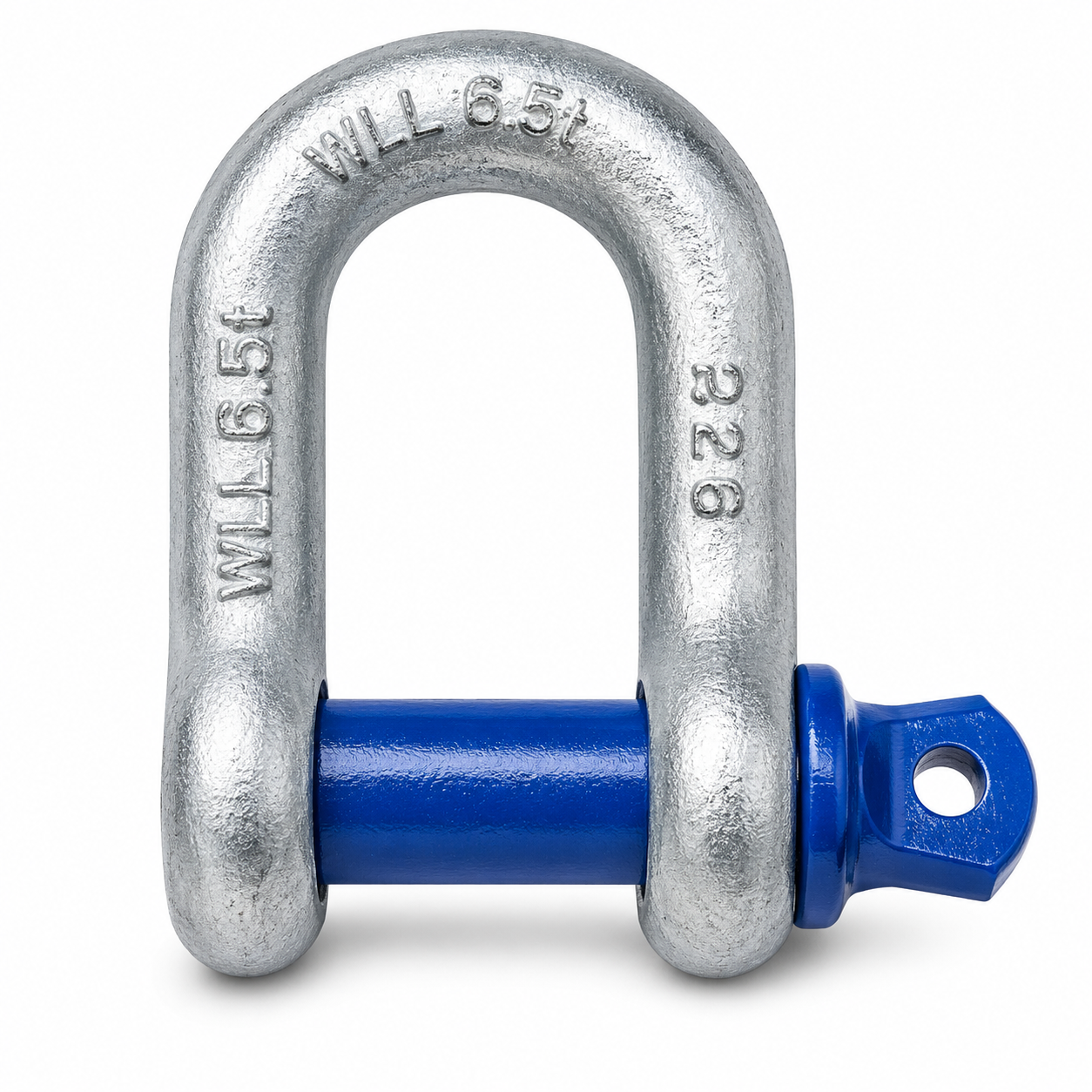

| Szakle podłużne | Węższy kształt korpusu do odpowiednich połączeń. | Wymiary łączonych części i prawidłowe, przewidziane w instrukcji ułożenie siły. |

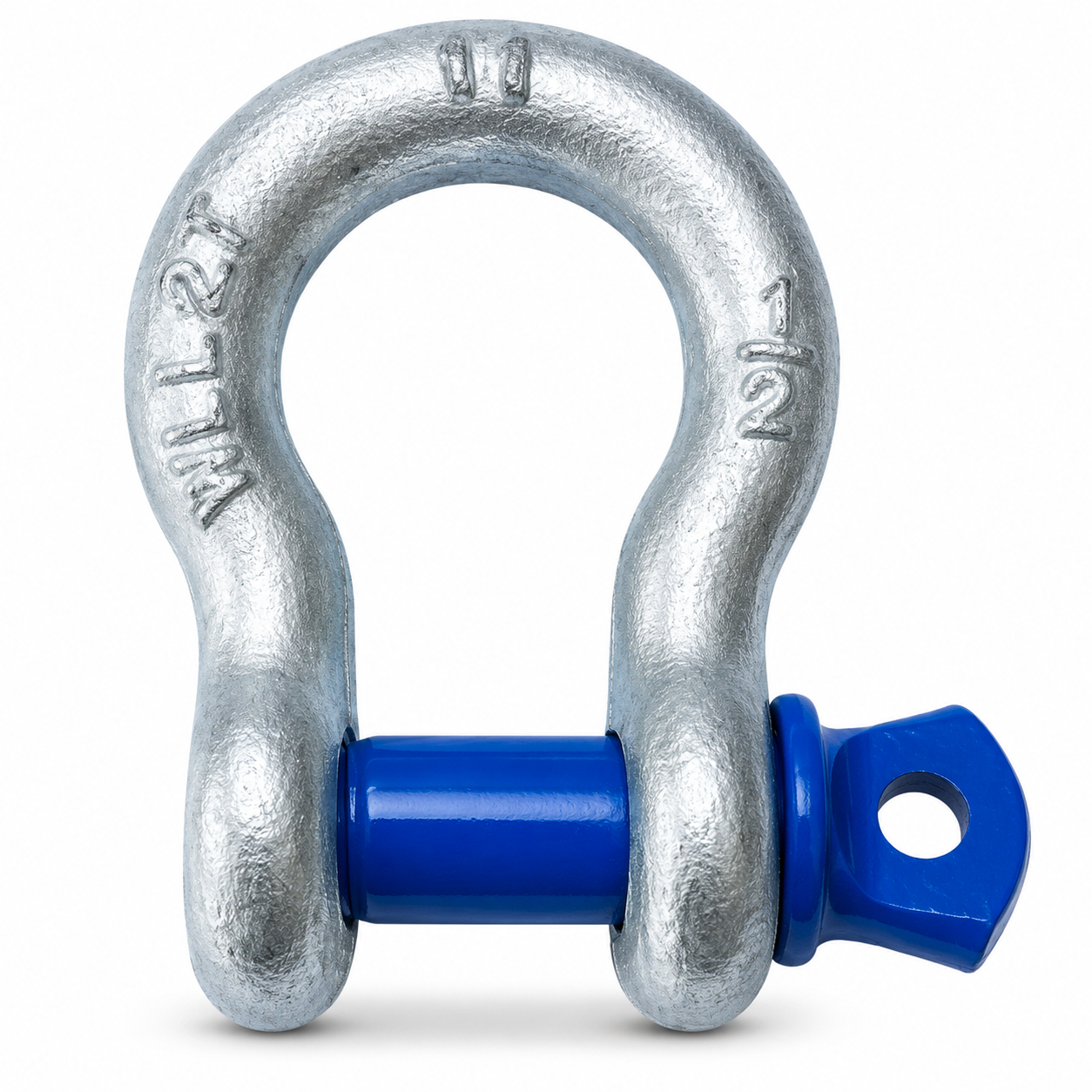

| Szakle omega / okrągłe | Korpus o szerszej części łukowej. | Miejsce dla zakończenia zawiesia, punkt podparcia oraz dopuszczenie konkretnej konfiguracji. |
| Wykonania ze sworzniem wkręcanym | Rozłączne zamknięcie wymagające prawidłowego osadzenia sworznia. | Częstotliwość montażu oraz ryzyko obracania lub luzowania sworznia podczas pracy. |

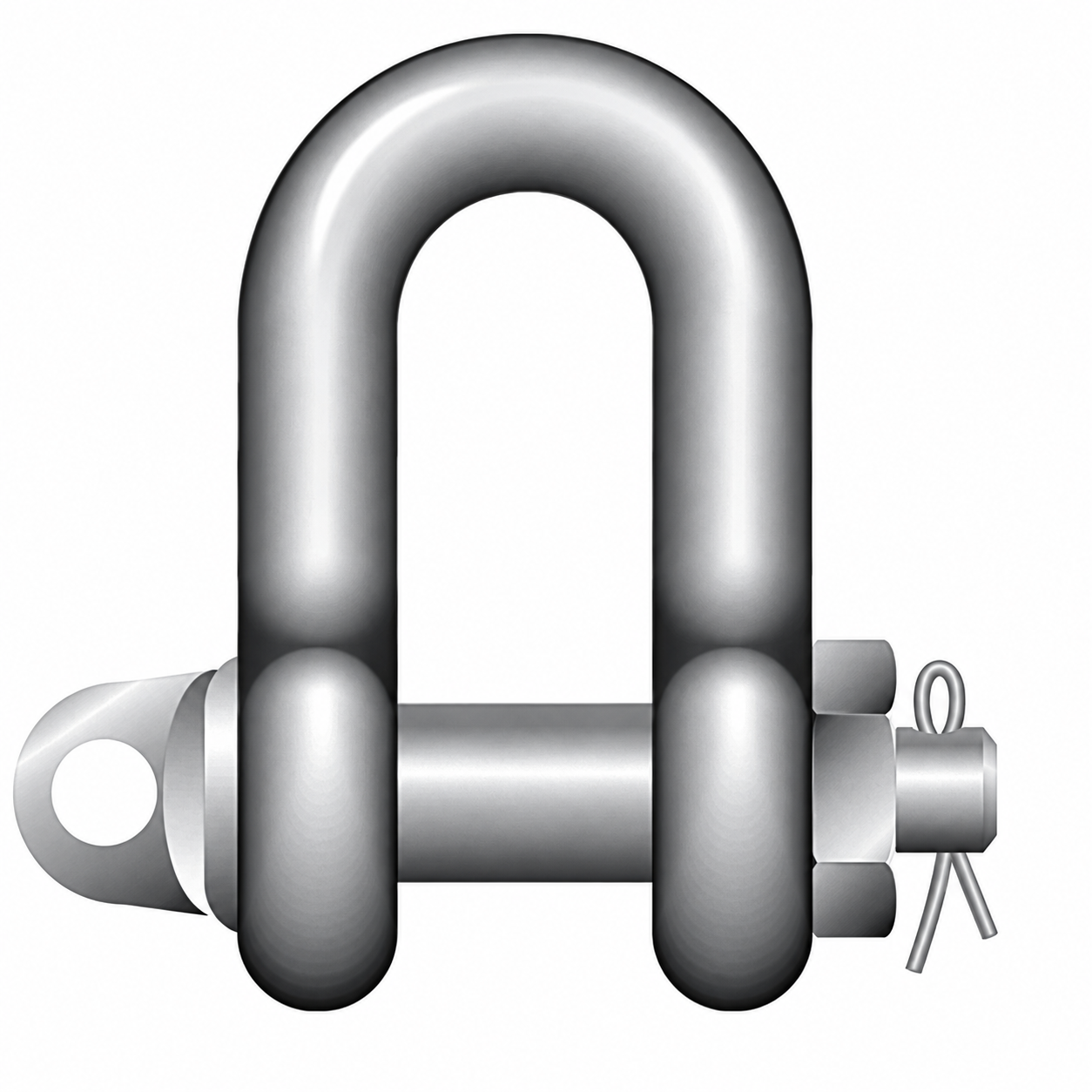

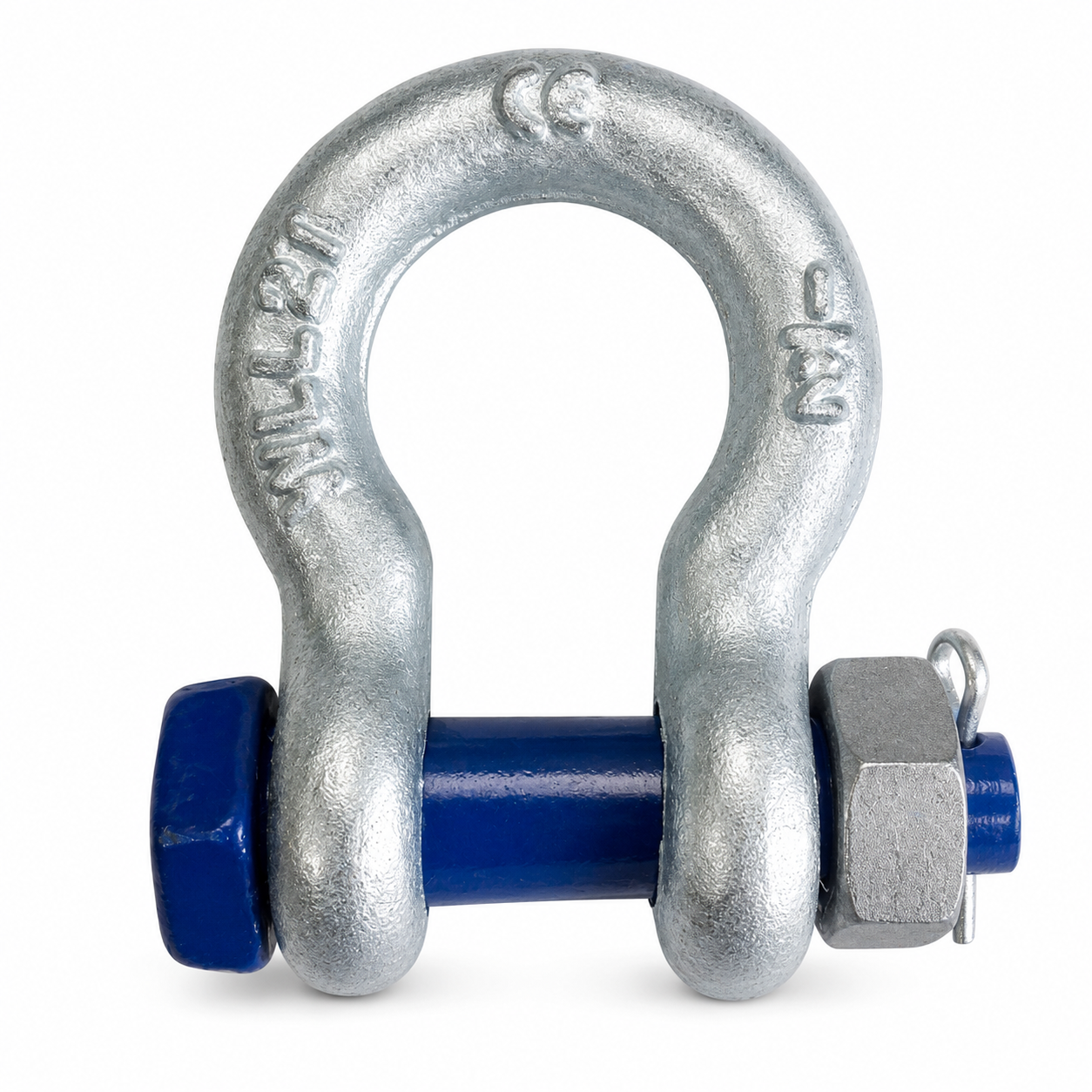

| Wykonania z nakrętką i zabezpieczeniem | Sworzeń z dodatkowymi elementami zabezpieczającymi zamknięcie. | Kompletność nakrętki i zabezpieczenia, dostęp do kontroli oraz warunki użytkowania. |
Na telefonie tabelę można przesunąć w bok. Parametry i rysunki sprawdzisz w kartach konkretnych produktów.
Jak przygotować dane do doboru?
WLL konkretnego wykonania
Ustal obciążenie połączenia i planowane kierunki działania siły. DOR/WLL z oznakowania nie jest wartością uniwersalną dla każdego ustawienia szekli.
Sworzeń, szczęka i korpus
Prześlij średnicę otworu, grubość ucha i szerokość zakończenia zawiesia. Połączenie powinno umożliwiać prawidłowe podparcie bez zakleszczenia i nieprzewidzianego zginania.
Montaż i kontrola
Opisz, czy połączenie jest często rozpinane, czy pozostaje zmontowane przez dłuższy czas. Sprawdzamy rodzaj zamknięcia i możliwość kontroli kompletności elementów.
Ruch, temperatura i korozja
Wskaż możliwość wstrząsów, obciążenia bocznego, temperaturę i środowisko. Takie warunki mogą wymagać innego modelu lub dodatkowej oceny producenta.
Nie każda szakla i nie każda pozycja nadają się do podnoszenia
Do operacji dźwigowych stosuj tylko szekle przeznaczone do podnoszenia. Nazwa handlowa „transportowa” sama w sobie nie potwierdza takiego zastosowania. Potrzebne są oznakowanie i dokumentacja konkretnego wyrobu.
Obciążenie boczne nie jest automatycznie dozwolone. Może wymagać zmniejszenia WLL albo być niedopuszczalne dla danego modelu. Nie przenoś zasad z jednej rodziny szakli na inną i nie traktuj kształtu omega jako zgody na dowolny kierunek siły.
Korpus oraz sworzeń muszą tworzyć zgodny komplet. Nie zastępuj sworznia przypadkową śrubą. Sprawdzaj oznaczenia, gwinty, zabezpieczenia, zużycie i odkształcenia; uszkodzonej szekli nie prostuje się ani nie naprawia przez spawanie.
O co pytają firmy przed wyborem?
Szakla czy szekla — czy to inne produkty?
Obie nazwy są używane przy wyszukiwaniu tego osprzętu. Ważniejsze są typ, parametry, wymiary i przeznaczenie konkretnego wykonania niż samo brzmienie nazwy.
Czy wystarczy dobrać szaklę po średnicy sworznia?
Nie. Trzeba sprawdzić także WLL, szerokość szczęki, przestrzeń w korpusie i kierunek obciążenia. Sworzeń pasujący do otworu nie potwierdza poprawności całego połączenia.
Czy pomożecie połączyć zawiesie z nietypowym uchem?
Tak. Dołącz szkic, wymiary oraz planowaną pozycję zawiesia. Jeżeli brakuje miejsca na prawidłowe ułożenie szekli, dobór może wymagać zmiany sposobu połączenia.
Pokaż połączenie, które chcesz wykonać
Wyślij zdjęcie lub rysunek z wymiarami oraz dane obciążenia. Dobierzemy odpowiednią szeklę i przygotujemy wycenę dla Twojej firmy.
