Szakla nierdzewna pewag SSWI
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER INOX · SZAKLA SSWI
Nierdzewna szakla z zabezpieczeniem sworznia do połączeń w układach podnoszenia. Stosowana jako element końcowy zawiesi oraz łańcuchów do pomp, także w instalacjach wodnych i ściekowych.
0,63–13 tDopuszczalne obciążenie robocze7 wykonań w tabeli producenta

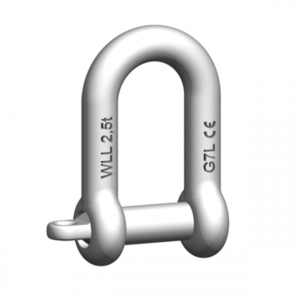

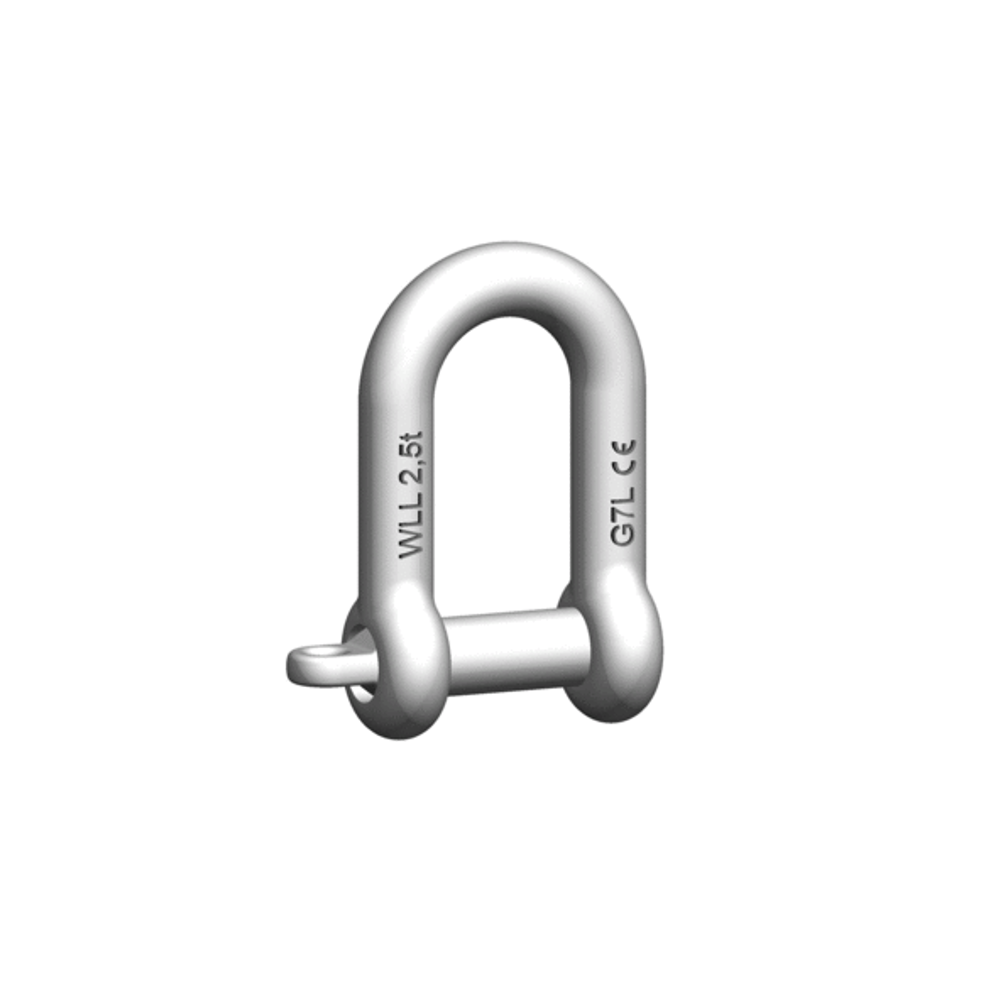

Ilustracja producenta przedstawia serię SSWI w wykonaniu z oznaczeniem 0,5 t. Parametry wykonań ujętych w ofercie producenta znajdują się w tabeli poniżej.
Dobierasz nierdzewną szaklę SSWI?
Prześlij wymagany DOR, wymiary połączenia i warunki pracy. CECHO pomoże dobrać wykonanie oraz potwierdzić dostępność.
Zapytaj CECHO o SSWI →Zadzwoń: +48 33 825 04 84- Opis produktu
Szakla pewag SSWI — najważniejsze informacje
PEWAG WINNER INOXStal nierdzewnaMateriał zależny od wykonania
ZABEZPIECZENIE SWORZNIAWykonania S / CDobierz właściwy sposób montażu
DOR W TABELI0,63–13 tObciążenie w osi szakli
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
POŁĄCZENIE W UKŁADZIE PODNOSZENIA
Zabezpieczony sworzeń do pracy w instalacji.
Szakla pewag SSWI jest kutym, znakowanym i badanym elementem ze stali nierdzewnej. Zabezpieczenie sworznia ogranicza ryzyko jego samoczynnego odkręcenia, co ma znaczenie m.in. przy drganiach występujących w instalacjach pomp i napowietrzaczy.
Wykonania SSWI-S mają zawleczkę zabezpieczającą. W SSWI 26-C producent stosuje zabezpieczenie połączenia gwintowego specjalnym środkiem. Te rozwiązania wymagają odpowiedniej procedury montażu; oznaczenia S i C nie są zamienne.
Warianty od SSWI 0,63 t-S do SSWI 6,3 t-S wykonano ze stali 1.4404 (AISI 316L). SSWI 26-C ma materiał 1.4542 (AISI 630). Odporność na medium, temperaturę i środki myjące trzeba potwierdzić dla konkretnego wykonania i procesu.
DANE TECHNICZNE PEWAG

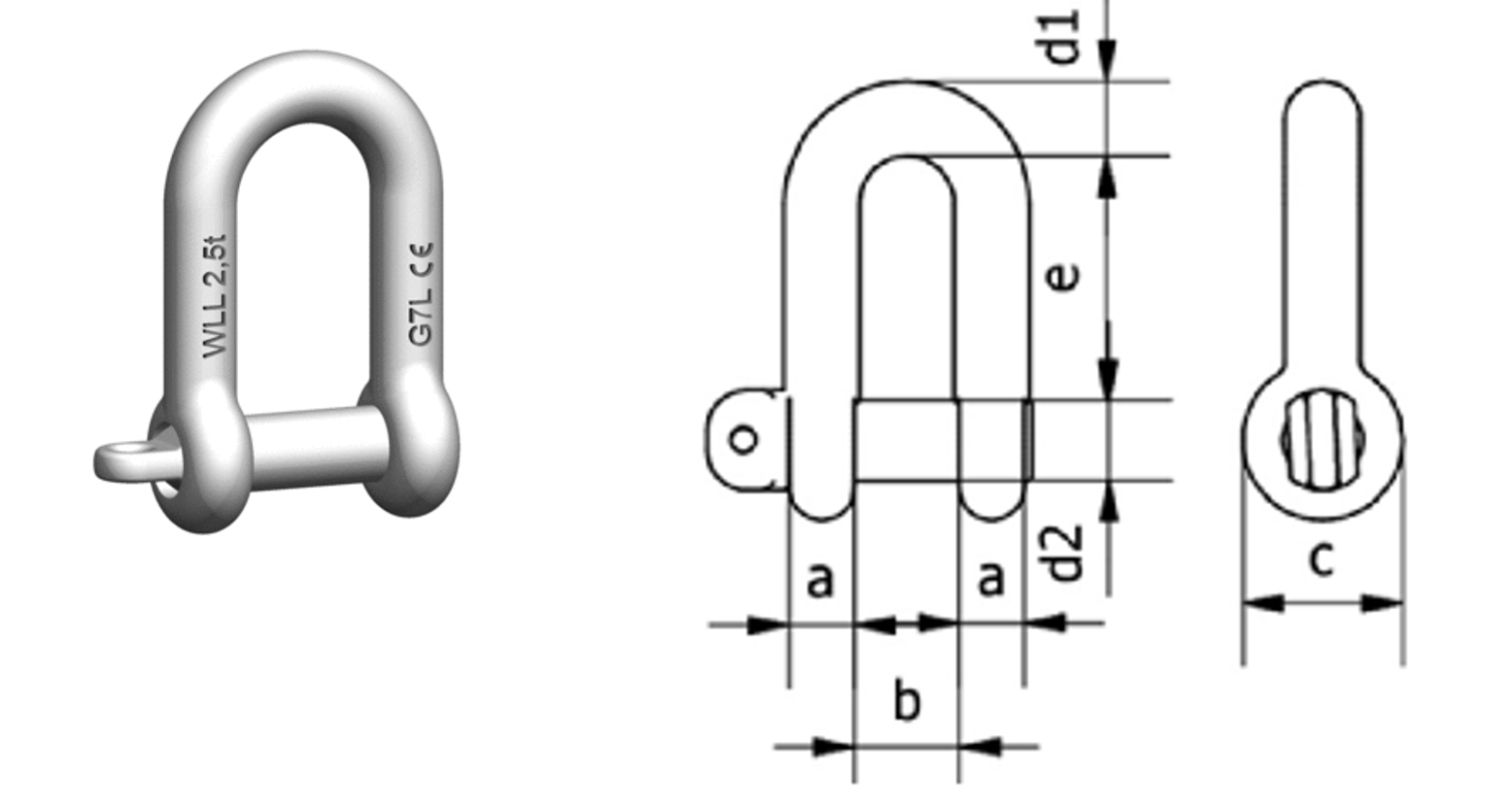

Rysunek wymiarowy i tabela SSWI
DOR w tonach, wymiary w milimetrach i masa pojedynczej szakli. Wartości odpowiadają tabeli opublikowanej przez pewag dla SSWI.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | e [mm] | a [mm] | b [mm] | d [mm] | d1 [mm] | c [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| SSWI 0,63 t-S-W | 0,63 | 35 | 8 | 21,5 | 8 | 9 | 18 | 0,08 |
| SSWI 0,9 t-S | 0,9 | 41 | 10 | 21,5 | 10 | 11 | 22 | 0,14 |
| SSWI 1,6 t-S | 1,6 | 41 | 12 | 26 | 12 | 13 | 25 | 0,22 |
| SSWI 2,5T-S | 2,5 | 62 | 15 | 36 | 15 | 17 | 32 | 0,52 |
| SSWI 4,25 t-S | 4,25 | 78 | 18 | 42 | 18 | 21 | 46 | 1 |
| SSWI 6,3 t-S | 6,3 | 109 | 24 | 58 | 24 | 29 | 59 | 2,4 |
| SSWI 26-C | 13 | 152 | 34 | 76 | 34 | 38 | 75 | 5,8 |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Masa własna w kg/szt., wymiary w mm. Wykonanie SSWI 1,6 t-S producent oznacza na osobnej karcie jako nieaktualne; jego dostępność wymaga indywidualnego potwierdzenia. Dla pozostałych wykonań również potwierdź termin dostawy przy zapytaniu. Źródło: karta producenta pewag SSWI ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz SSWI do punktu mocowania.
Nośność to jeden z warunków doboru. Liczą się także geometria połączenia, medium i zabezpieczenie sworznia.
Sworzeń i przestrzeń montażowa
Porównaj wymiary e, a, b, c, d i d1 z uchem pompy oraz elementem pośrednim. Zapewnij swobodę ustawienia szakli i miejsce na pełne zamontowanie zabezpieczenia. Nie montuj SSWI bezpośrednio w ogniwie łańcucha.
Materiał i warunki pracy
Podaj rodzaj medium, temperaturę i możliwe drgania. Wariant 26-C ma inny materiał oraz ograniczenia temperaturowe niż wykonania z zawleczką. Dopuszczalne warunki i ewentualne redukcje DOR sprawdź w instrukcji konkretnego wyrobu.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Korzystaj z instrukcji pewag dotyczącej szakli SSWI. Dane materiałowe i rozróżnienie zabezpieczeń S / C podano także w katalogu pewag winner inox, str. 33. Dokumentacja ogólna osprzętu nie zastępuje instrukcji dla wybranego modelu.
Instrukcja i dokumentacja producenta ↗Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta SSWI i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Przed użyciem sprawdź korpus, sworzeń, gwint, oznaczenia i kompletność zabezpieczenia. Element z odkształceniem, pęknięciem, uszkodzeniem gwintu lub nieprawidłowym zabezpieczeniem wycofaj z użytkowania do oceny. Nie naprawiaj przez spawanie, nagrzewanie ani odkształcanie.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Kto produkuje szaklę SSWI?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga dobrać wykonanie do układu podnoszenia oraz przygotować ofertę.
Czym różnią się wykonania S i 26-C?
Wersje S mają zawleczkę zabezpieczającą sworzeń. W 26-C gwint zabezpiecza się środkiem wskazanym przez producenta. Wykonanie 26-C różni się także materiałem i dopuszczalnymi warunkami temperaturowymi.
Czy SSWI można zamontować bezpośrednio w łańcuchu?
Nie. Instrukcja SSWI wyklucza bezpośredni montaż w ogniwie łańcucha. Połączenie i element pośredni trzeba dobrać do wymiarów szakli i dokumentacji całego układu.
Jakie informacje przesłać do wyceny?
Podaj wymagany DOR, liczbę sztuk, oznaczenie wykonania, wymiary punktu mocowania oraz rodzaj medium i temperaturę pracy. Pomocne będą zdjęcia połączenia i oznaczeń dotychczasowego elementu.
