Uchwyty i chwytaki dobrane do materiału i operacji
Uchwyty i chwytaki do podnoszenia dobiera się do konkretnego ładunku: jego materiału, geometrii, powierzchni oraz kierunku przemieszczania. To, że szczęki obejmują element, nie potwierdza jeszcze możliwości bezpiecznej pracy.
W CECHO pomagamy firmom produkcyjnym, montażowym i utrzymaniu ruchu wybrać chwytak oraz współpracujące zawiesie. Pokaż nam, co podnosisz i jak wygląda cała operacja — od pobrania do odłożenia, również wtedy, gdy element trzeba obrócić.
Rozwiń poradnik: wykonania, dobór i ważne pytaniaZwiń poradnik doboru
Wybierz grupę odpowiadającą ładunkowi
Kategorie ułatwiają zawężenie wyboru. Ostatecznie sprawdzamy model i jego instrukcję: zakres szczęk, dopuszczalny materiał, kierunek obciążenia oraz warunki zastosowania. Ten sam chwytak może mieć inne ograniczenia niż podobnie wyglądający model.
| Wykonanie | Co je wyróżnia? | Co trzeba ustalić? |
|---|---|---|

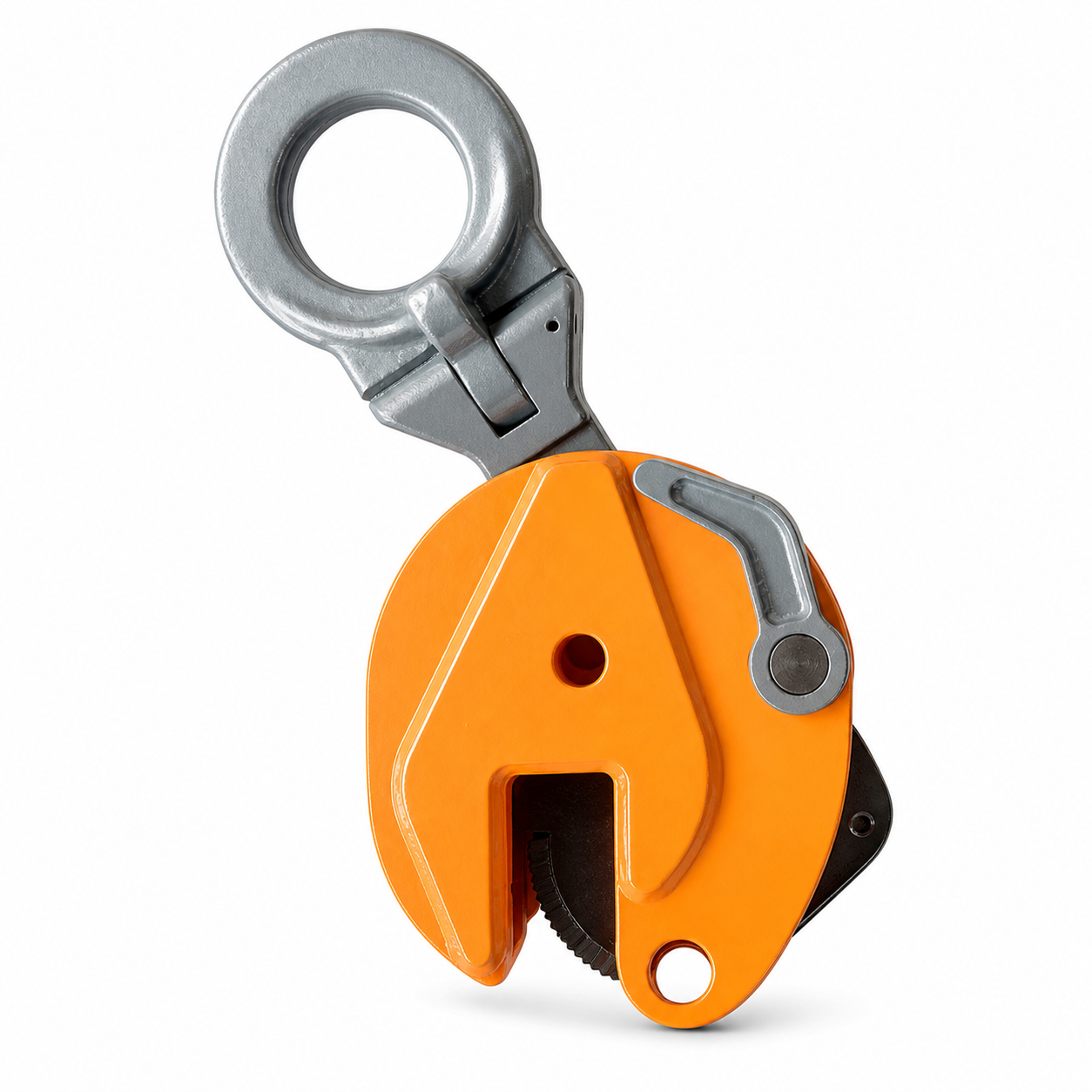

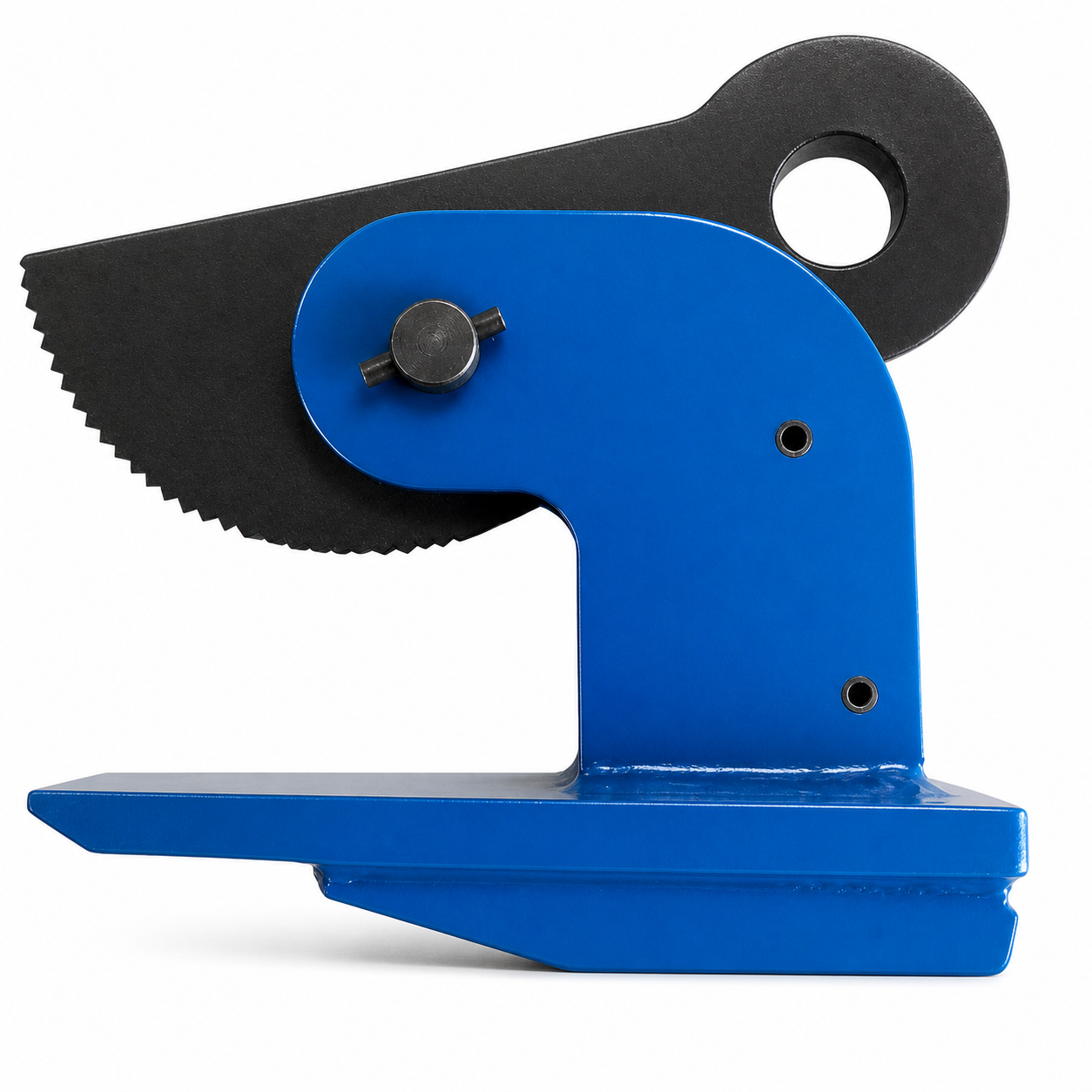

| Do blach i kształtowników | Wykonania do określonych sposobów chwytania płyt, profili i konstrukcji. | Grubość, geometrię, twardość, kierunek pracy i dopuszczalne ślady. |
| Do rur i beczek | Osprzęt dopasowany do cylindrycznej formy i określonych miejsc chwytu. | Średnicę, grubość lub obrzeże, długość i pozycję ładunku. |
| Do wyrobów betonowych | Chwytaki do określonych prefabrykatów, kręgów i elementów betonowych. | Geometrię, powierzchnię chwytu i dane elementu od jego producenta. |
| Magnetyczne i specjalne | Rozwiązania wymagające sprawdzenia zasady chwytu i zastosowania. | Właściwości materiału, obszar kontaktu i dokładny przebieg operacji. |
Na telefonie tabelę można przesunąć w bok. Parametry i rysunki sprawdzisz w kartach konkretnych produktów.
Jak przygotować dane do doboru?
Co naprawdę podnosisz?
Podaj materiał, masę oraz grubość lub przekrój elementu. Przy stali ważna bywa również twardość. Nazwa handlowa detalu bez wymiarów może nie wystarczyć.
Pion, poziom czy obracanie?
Opisz pozycję początkową i końcową. Możliwości podnoszenia pionowego, poziomego i obracania nie należy traktować jako zamiennych.
Powierzchnia i dostęp
Wskaż miejsce chwytu, powłoki, olej, korozję oraz ograniczenia dostępu. Zaznacz, czy wgniecenia lub ślady zębów są niedopuszczalne.
Połączenie z urządzeniem
Podaj rodzaj urządzenia, wysokość haka i planowane rozmieszczenie uchwytów. Dobór obejmuje również liczbę chwytaków, zawiesie i kierunki działania sił.
Nie dobieraj chwytaka tylko po maksymalnym udźwigu
Wybrane uchwyty mają wymagane minimalne obciążenie. Zbyt duży model nie musi być właściwy do lekkiego detalu. Sprawdź też, czy wartość DOR/WLL dotyczy jednej sztuki, pary czy określonego zestawu.
Zakres rozwarcia szczęk nie oznacza zgodności z każdym materiałem mieszczącym się w tym zakresie. Znaczenie mają m.in. twardość, powłoki, sztywność i stan miejsca chwytu. Miękkie wkładki nie stanowią uniwersalnej gwarancji braku uszkodzeń.
Przed pracą należy sprawdzić stan i działanie osprzętu zgodnie z instrukcją. Uszkodzenia, zabrudzenie elementów chwytających lub nieczytelne oznakowanie wymagają wyjaśnienia przed podnoszeniem.
Ten poradnik służy przygotowaniu zapytania. Nie zastępuje instrukcji modelu i oceny operacji przez osoby odpowiedzialne za jej organizację.
O co pytają firmy przed wyborem?
Czy jeden uchwyt obsłuży różne materiały?
Tylko w zakresie przewidzianym dla konkretnego modelu. Wykonanie do stali nie jest automatycznie właściwe do aluminium, drewna lub betonu.
Czy można dobrać chwytak do powierzchni malowanej?
Można rozpocząć dobór, podając rodzaj powłoki i dopuszczalne ślady. Potrzebne jest sprawdzenie sposobu chwytu; samo określenie „delikatna powierzchnia” nie wystarcza.
Czy uchwyty trzeba kupować parami?
Zależy to od modelu i konfiguracji. Część rozwiązań pracuje pojedynczo, inne wymagają pary albo zestawu. Liczby chwytaków nie ustala się przez proste sumowanie ich udźwigów.
Co przesłać, jeśli nie znam symbolu uchwytu?
Zdjęcia elementu i stanowiska, masę, wymiary oraz opis ruchu. Dariusz Skwarek pomoże zawęzić grupę i ustalić brakujące dane.
Dobierzmy chwytak do konkretnego detalu
Wyślij zdjęcie, masę, wymiary i rodzaj materiału. Opisz pobranie, ewentualne obracanie i odłożenie oraz wymagania dotyczące powierzchni.
