Hak uniwersalny typ HU
Dobór i wsparcie techniczne: CECHO.
HU · HAK UNIWERSALNY · TRZY WIELKOŚCI
Hak uniwersalny HU w trzech wielkościach: HU-1,5, HU-3 i HU-5 o DOR odpowiednio 1,5, 3 i 5 t. Konstrukcja z centralnym uchem i dwiema gardzielami z zabezpieczeniami. Dobór na podstawie nośności, wymiarów i układu obciążenia.
1,5–5 tDOR haka3 wykonania w tabeli doboru

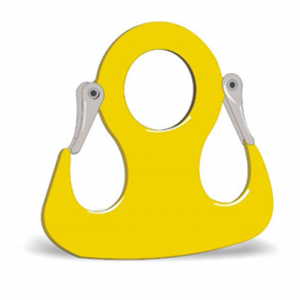

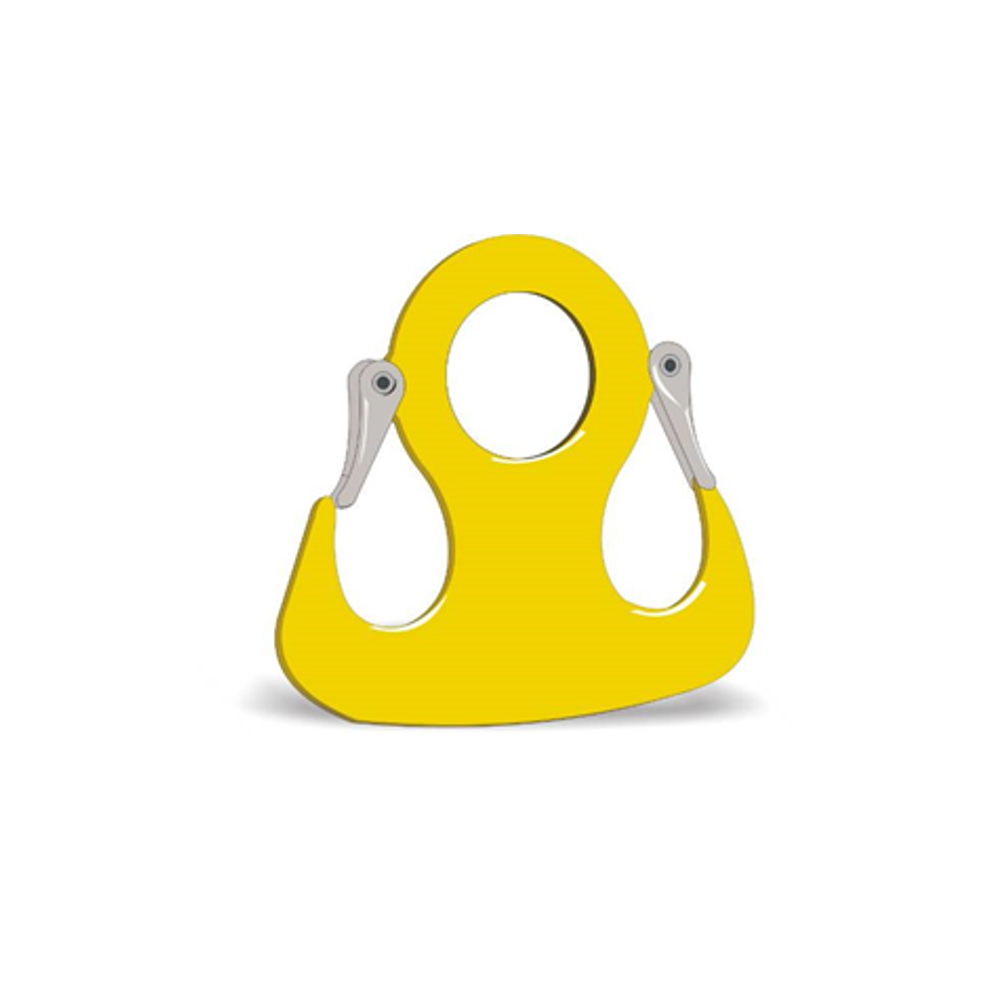

Ilustracja konstrukcji haka HU.
Potrzebujesz doboru haka uniwersalnego HU?
Podaj wymagane DOR oraz wymiary współpracujących elementów. Dołącz szkic planowanego połączenia z hakiem HU.
Zapytaj CECHO o HU →Dobór techniczny: +48 692 943 742- Opis produktu
Hak uniwersalny HU — najważniejsze informacje
DOR HAKA1,5 / 3 / 5 tTrzy wielkości HU
KONSTRUKCJADwie gardzieleZabezpieczenia przy otwarciach
PODWIESZENIECentralne uchoDobór do połączenia
WSPARCIE CECHODobór HUKontakt z technikiem →
HAK UNIWERSALNY — DOBÓR DO POŁĄCZENIA
HU — trzy nośności i określona geometria haka.
Hak HU ma centralne ucho oraz dwie gardziele z zabezpieczeniami. Przy doborze należy sprawdzić wymiary współpracujących elementów oraz sposób przyłożenia obciążenia określony dla danego wykonania.
Seria obejmuje HU-1,5 o DOR 1,5 t, HU-3 o DOR 3 t i HU-5 o DOR 5 t. Ich masy własne wynoszą odpowiednio 4,7; 6,7 i 12 kg. Wymiary A–F pozwalają porównać gabaryty i geometrię poszczególnych wielkości.
DANE KATALOGOWE CECHO

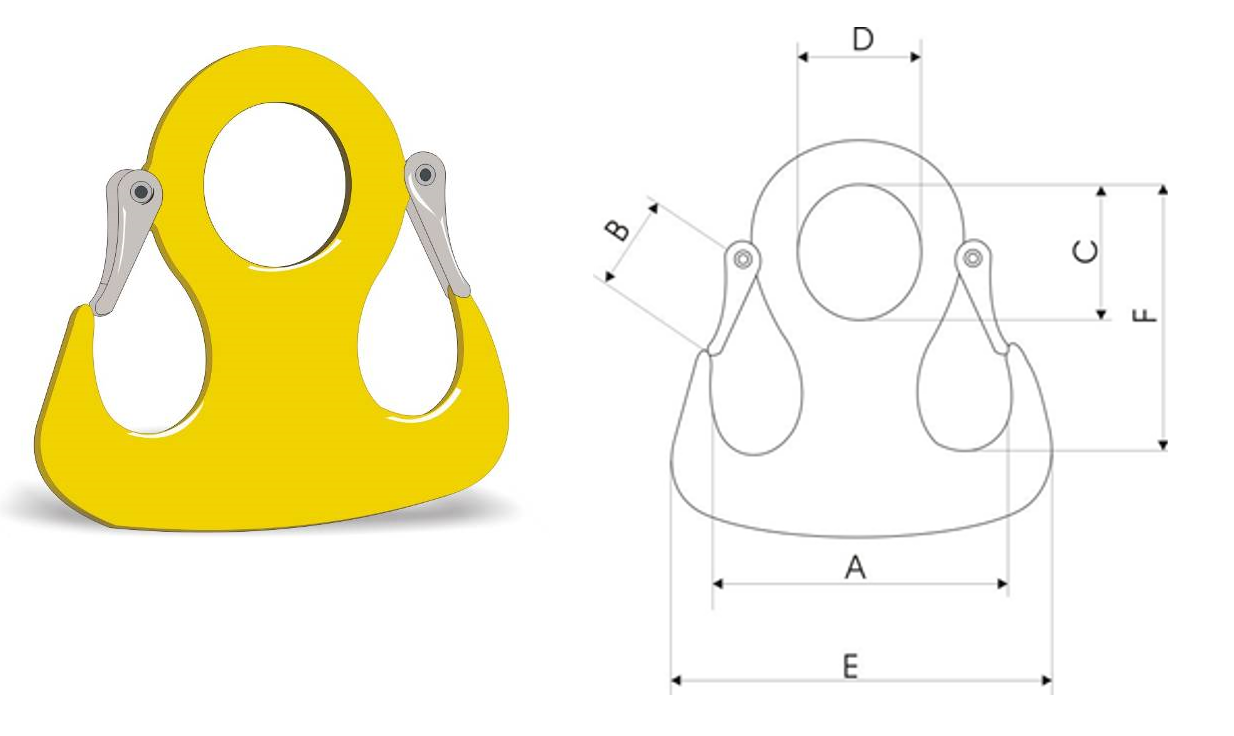

Rysunek wymiarowy i tabela HU
Trzy wielkości haka uniwersalnego. Wymiary A–F pokazano na rysunku.

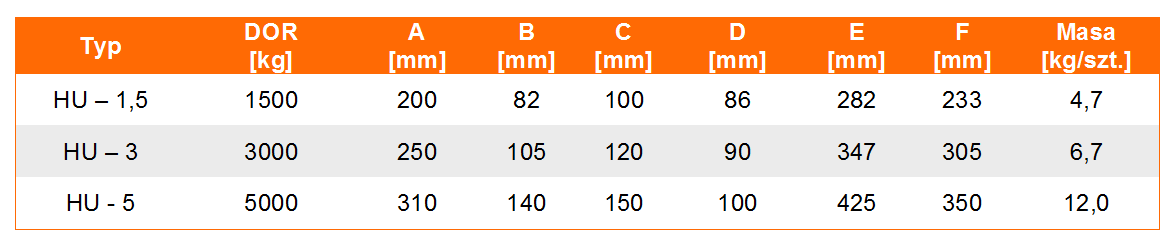

Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| HU - 1,5 | 1,5 | 200 | 82 | 100 | 86 | 282 | 233 | 4,7 |
| HU - 3 | 3 | 250 | 105 | 120 | 90 | 347 | 305 | 6,7 |
| HU - 5 | 5 | 310 | 140 | 150 | 100 | 425 | 350 | 12,0 |
DOR w t; A–F w mm; masa własna w kg/szt. Dobór nośności uwzględnia dopuszczony sposób obciążenia konkretnego haka. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać hak uniwersalny HU?
Do doboru potrzebne są obciążenie oraz geometria połączenia.
Wymiary połączenia
Porównaj A–F z wymiarami współpracujących elementów. Sprawdź możliwość prawidłowego osadzenia oraz działania zabezpieczeń gardzieli.
Układ pracy
Dołącz szkic z zaznaczonymi kierunkami sił. Sposób obciążenia HU i jego połączeń musi odpowiadać instrukcji właściwego wykonania.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Sprawdź symbol HU i DOR na oznaczeniu. Instrukcja właściwego haka określa dopuszczone połączenia, kierunki obciążenia i zasady kontroli przed użyciem.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontrola obejmuje korpus haka, centralne ucho, obie gardziele i ich zabezpieczenia. Pęknięcia, odkształcenia, zużycie powierzchni nośnych lub niesprawne zabezpieczenie wymagają wyłączenia haka i oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Jakie nośności ma hak HU?
HU-1,5: DOR 1,5 t; HU-3: 3 t; HU-5: 5 t. Sposób obciążenia należy potwierdzić dla konkretnego zastosowania.
Jakie są masy haków HU?
HU-1,5 waży 4,7 kg, HU-3 — 6,7 kg, a HU-5 — 12 kg.
Co jest potrzebne do doboru HU?
Wymagane DOR, wymiary współpracujących elementów oraz szkic połączenia z zaznaczonym kierunkiem obciążenia. Porównaj także wymiary A–F.
Jakie informacje przesłać do wyceny?
Podaj symbol HU lub wymagane DOR, wymiary współpracujących elementów i sposób przyłożenia obciążenia. Dołącz szkic lub zdjęcia planowanego połączenia.
DOBÓR I KONTAKT Z CECHO
Dobierz hak uniwersalny HU z CECHO.
Prześlij obciążenie i szkic połączenia. Dobierzemy wielkość HU i sprawdzimy dopasowanie osprzętu.
Wyślij zapytanie o HU →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
