Uchwyty do rur
Uchwyty do rur dobrane do geometrii i sposobu podnoszenia
Uchwyty do rur stalowych i betonowych wymagają dopasowania do materiału, średnicy, grubości ścianki i pozycji roboczej. Pojedyncza rura, krąg betonowy i wiązka rur to różne ładunki, nawet gdy mają podobną łączną masę.
W CECHO pomagamy dobrać chwytaki oraz zawiesia do przeładunku, produkcji i montażu. Rozpatrujemy cały układ i miejsca kontaktu z rurą, uwzględniając jej długość, powierzchnię oraz dostęp przy pobieraniu i odkładaniu.
Rozwiń poradnik: wykonania, dobór i ważne pytaniaZwiń poradnik doboru
Najpierw określ, gdzie uchwyt ma chwytać rurę
Rozwiązania chwytające końce rury i osprzęt pracujący na jej obwodzie mają inne wymagania. Nie wystarczy porównanie samej średnicy. Trzeba również uwzględnić stan krawędzi, grubość ścianki i dopuszczony sposób użycia.
| Wykonanie | Co je wyróżnia? | Co trzeba ustalić? |
|---|---|---|
| PHW / PHW-HD | Rodzina do poziomego podnoszenia rur stalowych i betonowych. | Geometrię końców, grubość ścianki oraz układ przewidziany instrukcją. |
| Uchwyty i szczypce do rur lub prętów | Wykonania o określonym zakresie i sposobie chwytania materiału okrągłego. | Średnicę, materiał, kierunek pracy i to, czy podnoszony jest pojedynczy element. |
| BCW / BCW-A | Uchwyty do przewidzianych konfiguracji pionowego podnoszenia elementów betonowych. | Grubość chwytanej ścianki, liczbę uchwytów oraz współpracujące zawiesie. |

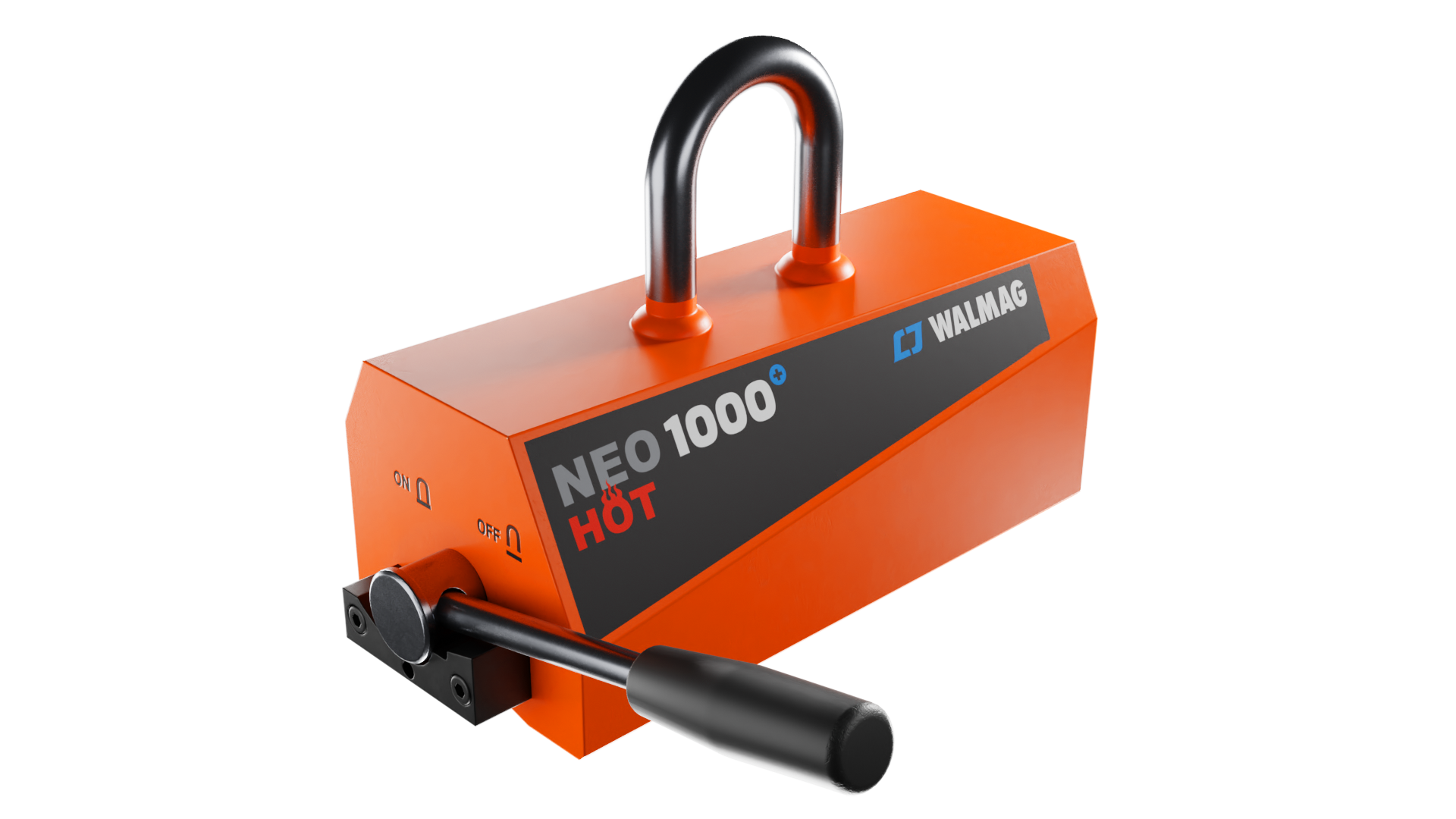

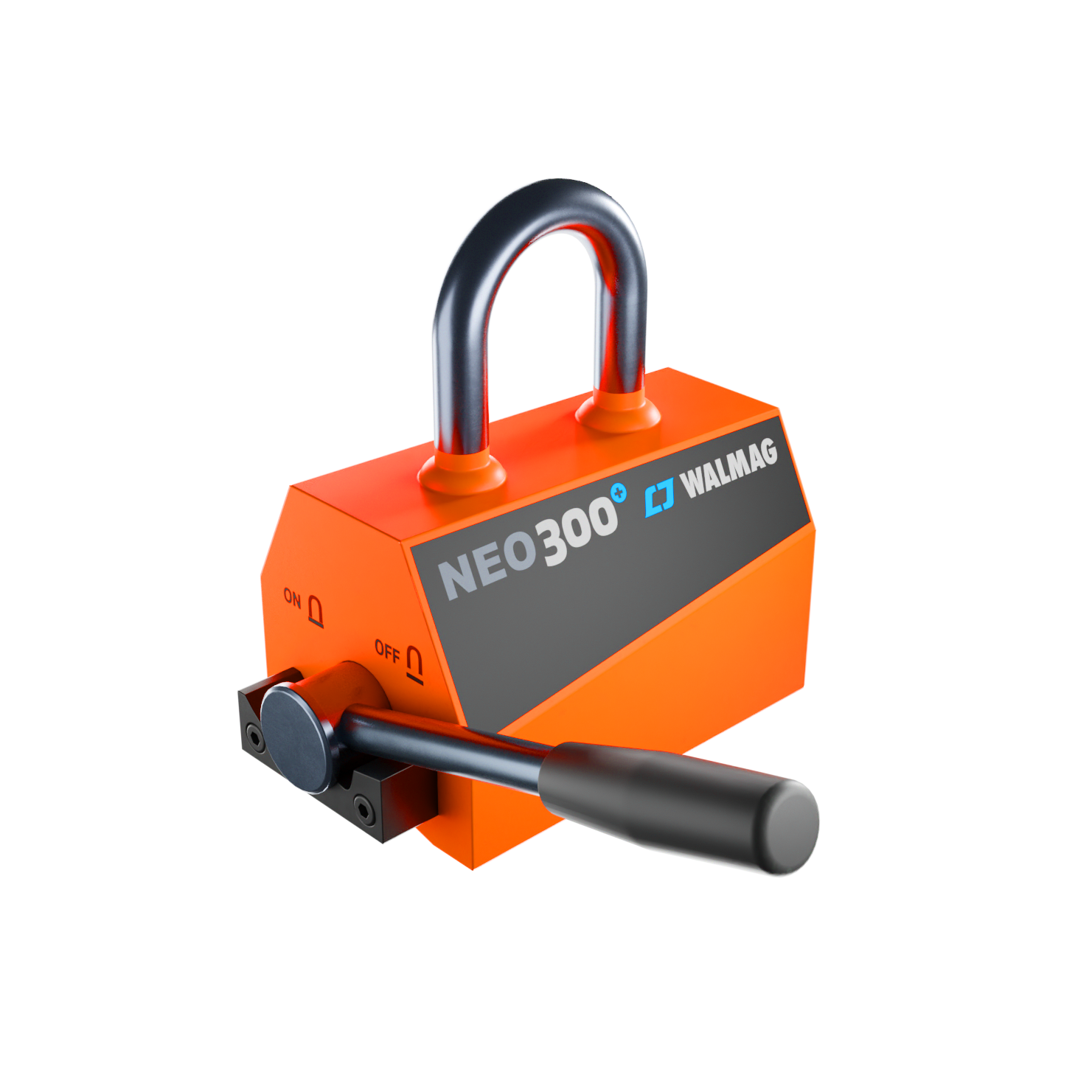

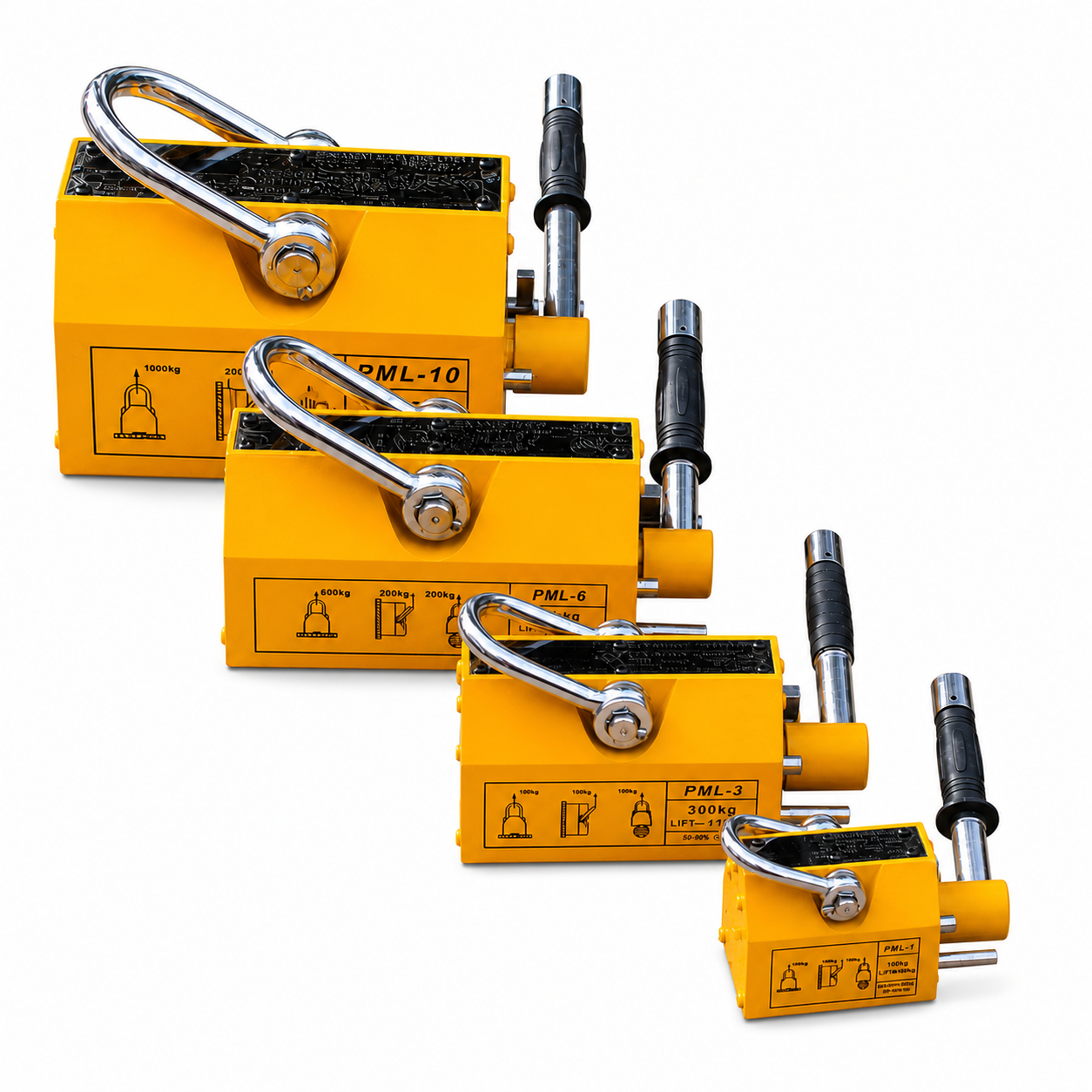

| Rozwiązanie magnetyczne | Możliwe dla odpowiedniego materiału ferromagnetycznego i geometrii. | Średnicę, grubość, stan powierzchni oraz dane dla ładunku okrągłego. |
Na telefonie tabelę można przesunąć w bok. Parametry i rysunki sprawdzisz w kartach konkretnych produktów.
Jak przygotować dane do doboru?
Materiał i przekrój
Podaj średnicę zewnętrzną, grubość ścianki, długość i masę. Rura stalowa, betonowa i pręt pełny wymagają odrębnej oceny.
Końce i powierzchnia
Pokaż kielichy, kołnierze, ukosowania, powłoki i możliwe przeszkody. To, że uchwyt mieści się na końcu rury, nie potwierdza jeszcze prawidłowego oparcia.
Kierunek i punkty
Wskaż pozycję rury oraz planowane miejsca przyłożenia sił. Przy długim elemencie trzeba uwzględnić rozstaw, rozłożenie masy i dopuszczalne kąty pracy.
Pojedynczo czy w wiązce?
Opisz pobieranie ze stosu, układ na podporach i odłożenie. Wiązkę rur zgłoś osobno; nie przenoś na nią doboru wykonanego dla jednej rury.
Pozycja rury i liczba uchwytów wynikają z instrukcji
Uchwyt do pracy poziomej nie jest automatycznie uchwytem do pionu. Sprawdź dopuszczony ruch, zakres chwytu i sposób połączenia dla konkretnego modelu, także przy przechylaniu lub zmianie orientacji.
W dokumentacji należy ustalić, czy DOR/WLL dotyczy pojedynczego elementu, pary czy kompletu. Nie sumuj wartości samodzielnie. Podział sił zależy również od długości zawiesi i położenia środka ciężkości.
Powierzchnia podparcia musi odpowiadać wymaganiom osprzętu. Odkształcone końce, uszkodzona powłoka lub krusząca się krawędź betonu wymagają oceny przed podnoszeniem, a nie mocniejszego zacisku.
Nie utożsamiaj obejmy do stałego mocowania instalacji z uchwytem do podnoszenia. Osprzęt musi być przeznaczony do tej operacji. Opis kategorii pomaga przygotować dane, ale nie zastępuje instrukcji ani planu podnoszenia.
O co pytają firmy przed wyborem?
Czy wystarczy podać średnicę rury?
Nie. Potrzebne są także materiał, grubość ścianki, długość, masa, kształt końców i wymagany kierunek podnoszenia.
Czy uchwyt do rury stalowej nadaje się do betonowej?
Tylko gdy dane konkretnego modelu dopuszczają taki materiał i geometrię. Różne powierzchnie i wytrzymałość miejsc chwytu wymagają sprawdzenia.
Czy można podnosić kilka rur jednocześnie?
Jest to osobne zadanie. Trzeba ocenić sposób utrzymania całej wiązki i rozwiązanie do niej przeznaczone, zamiast przenosić zasady z pojedynczej rury.
Czy dobierzecie zawiesie razem z uchwytami?
Tak. Prześlij rozstaw punktów, długość rury, wysokość haka i dane urządzenia. Omówimy kompletne podwieszenie do wskazanej operacji.
Pokaż rurę i miejsca chwytu
Wyślij Dariuszowi Skwarkowi wymiary przekroju, długość, masę oraz zdjęcia końców. Opisz pozycję pobrania i odłożenia oraz wymagania dotyczące powłoki.
