Strona główna » Produkty » Uchwyty, Chwytaki » Uchwyt do poziomego podnoszenia rur i materiału okrągłego pewag TLW

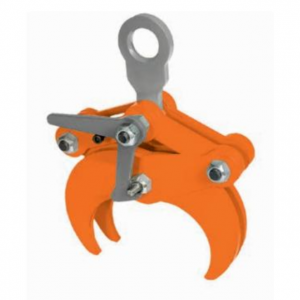

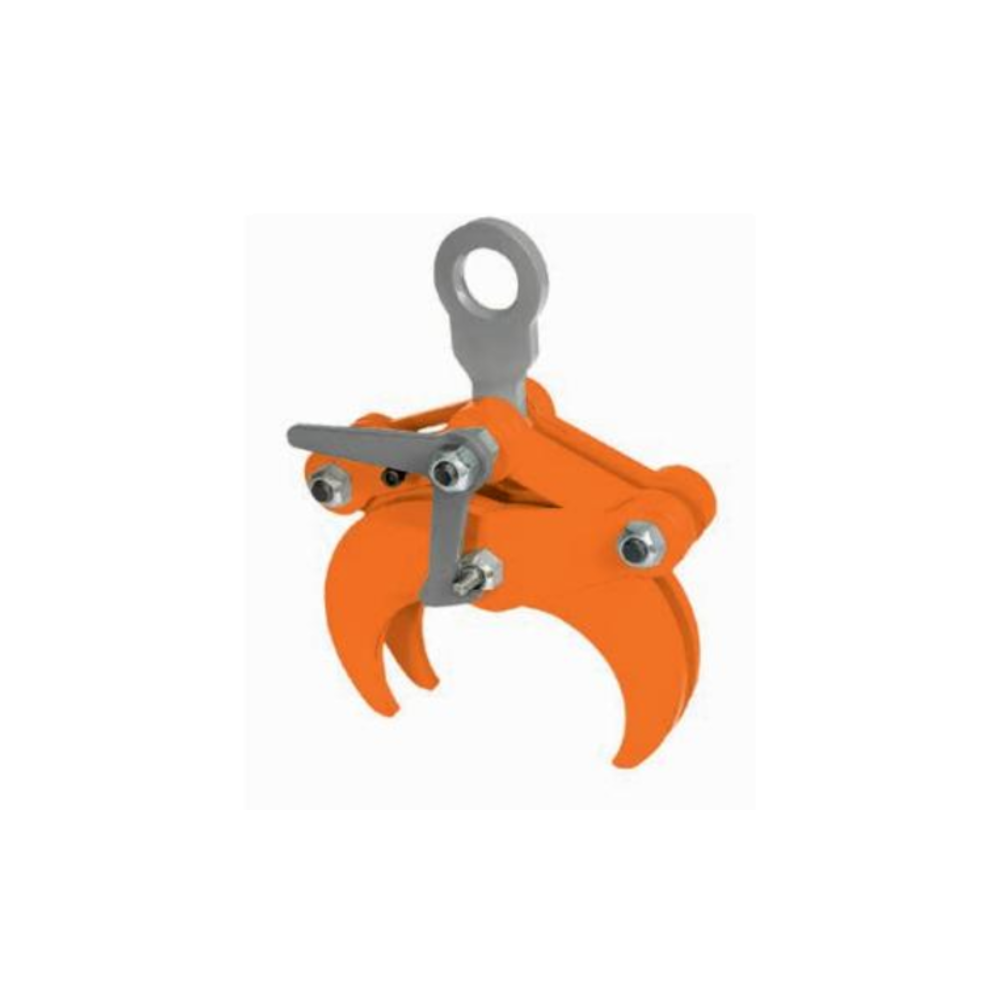

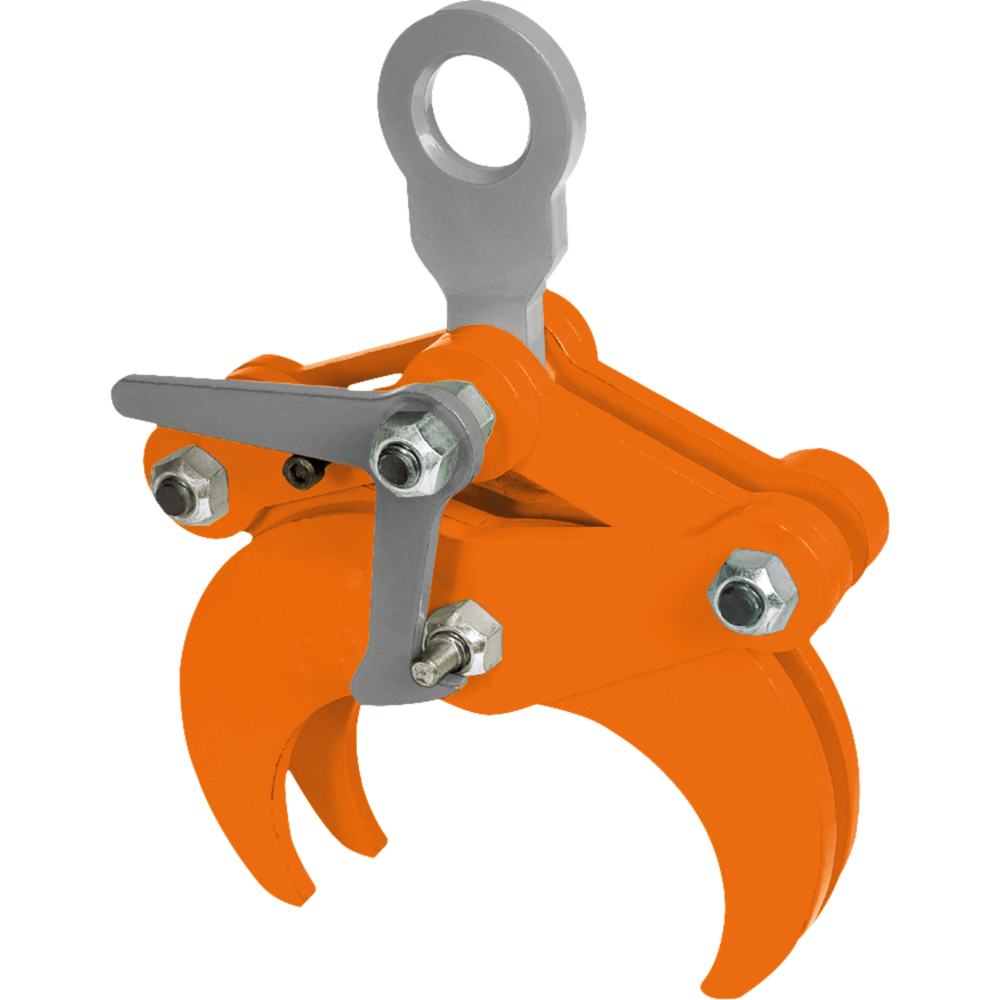

Uchwyt do poziomego podnoszenia rur i materiału okrągłego pewag TLW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG peCLAMP · POZIOMY TRANSPORT RUR
Chwytak do podnoszenia rur, wiązek rur i pełnego materiału okrągłego w położeniu poziomym. Cztery wykonania o DOR 0,5–3 t, z blokadą pozycji otwartej i zaciskaniem podczas unoszenia ucha po zwolnieniu dźwigni.
0,5–3 tDOR · średnica chwytu 48,3–508 mm4 wykonania w tabeli producenta
Potrzebujesz doboru uchwytu do poziomego transportu rur TLW?
Podaj masę, średnicę i długość ładunku oraz informację, czy jest to pojedyncza rura, pręt czy wiązka. Dobierzemy wykonanie TLW i sposób podwieszenia.
Zapytaj CECHO o TLW →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do poziomego transportu rur pewag TLW — najważniejsze informacje
ZASTOSOWANIERury i materiał okrągłyŁadunek w położeniu poziomym
DOR0,5–3 tCztery zakresy chwytu
MECHANIZMBlokada otwarciaZacisk po zwolnieniu dźwigni
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
POZIOMY TRANSPORT RUR I PRĘTÓW
Chwyt dostosowany do okrągłego przekroju.
pewag TLW służy do podnoszenia oraz przenoszenia rur, wiązek rur i pełnego materiału okrągłego w położeniu poziomym. Cztery szczęki obejmują ładunek, a dobór wykonania zależy jednocześnie od jego średnicy, masy i sposobu podwieszenia.
Chwytak ma blokadę pozycji otwartej. Po prawidłowym osadzeniu i odchyleniu dźwigni unoszenie ucha powoduje zamknięcie szczęk. Operator kontroluje ustawienie do chwili pewnego uchwycenia ładunku i jego spokojnego oderwania od podłoża.
TLW może pracować pojedynczo albo w układzie kilku chwytaków. Przy jednym uchwycie należy zapewnić równowagę ładunku; przy kilku — właściwy podział obciążenia. Producent zaleca zastosowanie trawersy wyrównawczej i podwieszenie, które nie wymusza bocznego obciążenia ucha.
Nakładki z tworzywa do ochrony powierzchni są dostępne na zapytanie. Nie stanowią automatycznie wyposażenia każdego TLW. Potrzebę ochrony rur powlekanych lub wrażliwych powierzchni zgłoś przy doborze. Po odłożeniu i całkowitym odciążeniu chwytak można otworzyć i zablokować do kolejnej operacji.
DANE TECHNICZNE PEWAG

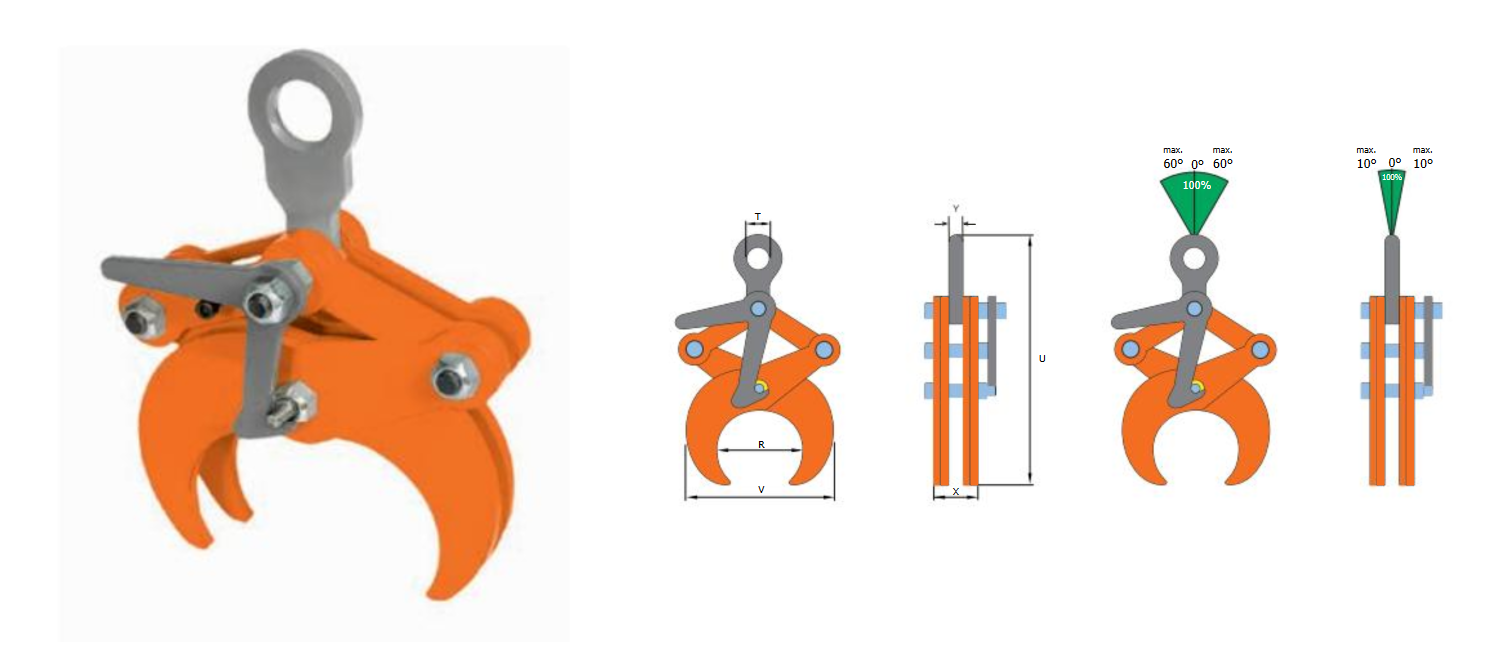

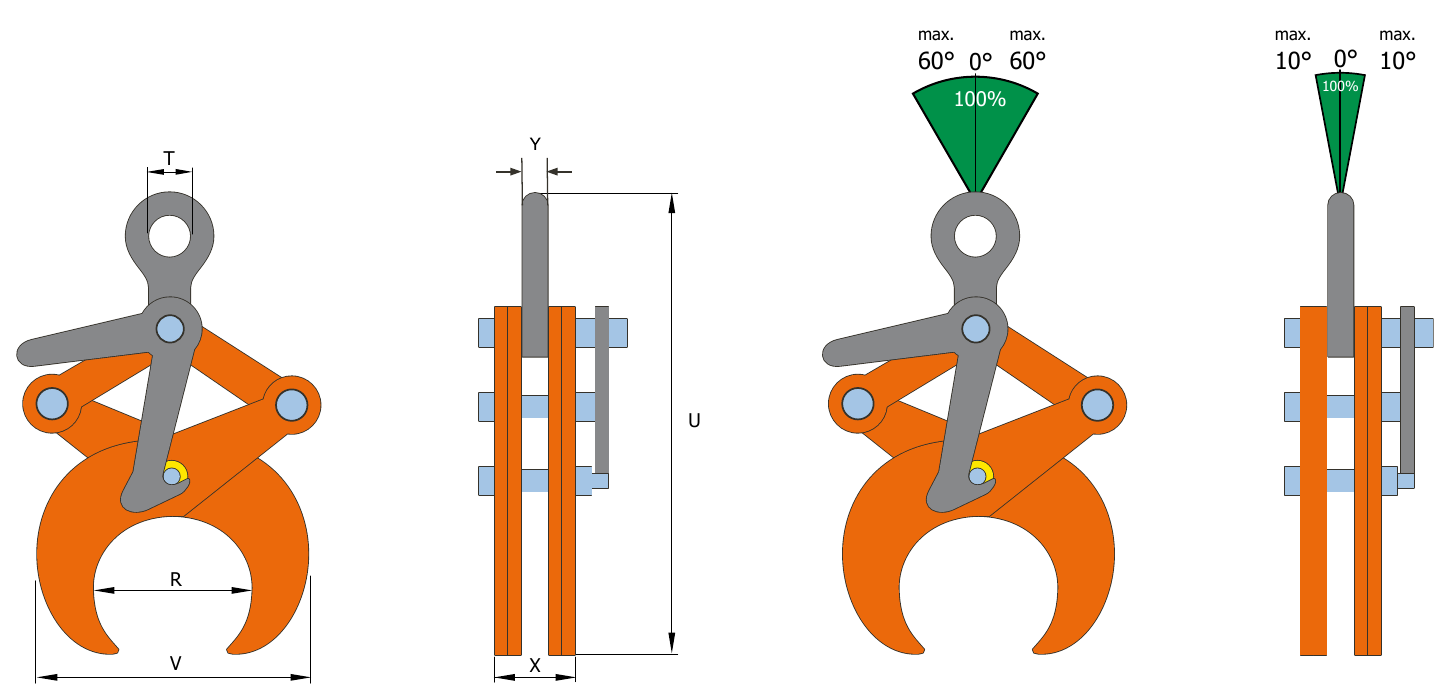

Rysunek wymiarowy i tabela TLW
R określa rozmiar obejmowanego przekroju. U i V to wymiary chwytaka zmieniające się przy otwieraniu szczęk. Sprawdź jednocześnie DOR i właściwy przedział R.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

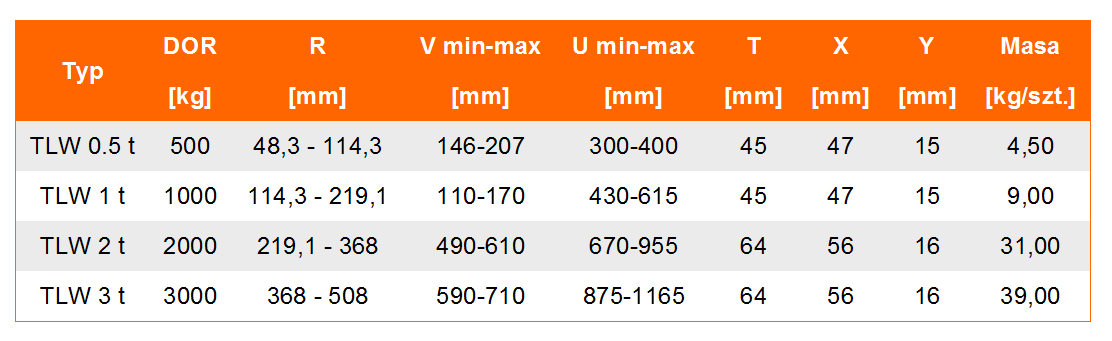

| Typ | DOR [t] | R [mm] | T [mm] | U min–max [mm] | V min–max [mm] | X [mm] | Y [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| TLW 0.5 t | 0,5 | 48,3-114,3 | 45 | 300-400 | 146-207 | 47 | 15 | 4,5 |
| TLW 1 t | 1 | 114,3-219,1 | 47 | 430-615 | 225-320 | 47 | 15 | 9 |
| TLW 2 t | 2 | 219,1-368 | 64 | 670-955 | 490-610 | 56 | 16 | 31 |
| TLW 3 t | 3 | 368-508 | 64 | 875-1165 | 590-710 | 56 | 16 | 39 |
DOR w t; wymiary w mm; masa w kg/szt. Dane bieżącej strony pewag i katalogu s. 58. Wymiar T dla TLW 1 t wynosi 47 mm, a V 225–320 mm. Przy kilku chwytakach nośność całego układu określa się z uwzględnieniem rzeczywistego podziału obciążenia. Źródło: karta producenta pewag TLW ↗.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać TLW do rury, pręta lub wiązki?
Sprawdź przekrój, środek ciężkości i całe podwieszenie.
Równowaga i zawieszenie
Dobierz DOR oraz miejsca chwytu, uwzględniając długość i środek ciężkości. Przy kilku uchwytach zapewnij równomierne obciążenie, zalecaną trawersę i swobodne połączenie z uchem. Sprawdź oba diagramy kierunków obciążenia.
Warunki oraz powierzchnia
Instrukcja standardowego TLW przewiduje −40°C do +100°C. Jeśli zamawiasz nakładki ochronne, potwierdź również warunki ich pracy. Przed podnoszeniem skontroluj szczęki, ucho, śruby, nakrętki, blokadę i płynny ruch ramion.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja TLW opisuje poziomy transport rur i materiału okrągłego, ustawienie względem środka ciężkości oraz pracę pojedynczym i wieloma chwytakami. Producent wskazuje EN 13155. Sprawdź oznaczenia DOR i zakres chwytu konkretnego egzemplarza.
Instrukcja i dokumentacja producenta ↗Karta TLW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Co najmniej raz w miesiącu kontroluj stan chwytaka i działanie mechanizmu. Instrukcja wymaga co najmniej corocznego przeglądu i próby przez właściwy serwis. Pęknięcia, odkształcenia, brak nakrętek zabezpieczających, nieczytelne oznaczenia albo zacinanie mechanizmu wymagają wycofania z pracy do sprawdzenia. Stosuj oryginalne części pewag.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy TLW podnosi rurę w pozycji pionowej?
Nie. Producent przeznacza TLW do transportu rur, wiązek rur i materiału okrągłego w położeniu poziomym. Dobór do stawiania rury pionowo wymaga innego rozwiązania.
Czy nakładki ochronne są wyposażeniem standardowym?
Nie. Producent oferuje nakładki z tworzywa na zapytanie. Potrzebę ochrony powierzchni i warunki pracy podaj przy doborze.
Czy wystarczy jeden TLW?
Może wystarczyć, jeżeli właściwie dobrany chwytak zapewnia nośność i równowagę ładunku. Długie elementy mogą wymagać kilku uchwytów i trawersy wyrównawczej.
Czy TLW może podnosić wiązki rur?
Tak, to zastosowanie wymienione przez producenta. Dobór wymaga jednak danych całej wiązki, jej masy, przekroju, długości i sposobu utrzymania stabilności.
Jakie informacje przesłać do wyceny?
Podaj rodzaj ładunku, średnicę lub wymiary wiązki, długość, masę i położenie środka ciężkości. Dołącz zdjęcie oraz informację o powłoce i wymaganych nakładkach ochronnych.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz uchwyt do poziomego transportu rur TLW z CECHO.
Prześlij dane rur, prętów lub wiązki. Pomożemy dobrać TLW, liczbę punktów chwytu i odpowiednie podwieszenie.
Wyślij zapytanie o TLW →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
