Zawiesia pasowe tekstylne
Zawiesia pasowe dobrane do Twojego ładunku
Zawiesia pasowe z taśmy poliestrowej służą do podnoszenia i przemieszczania ładunków. Ich niewielka masa i elastyczność ułatwiają obsługę, a szeroka powierzchnia taśmy może pomóc ograniczyć naciski na podnoszony element.
Jako producent zawiesi pasowych pomagamy dobrać wykonanie, długość roboczą i ochronę do warunków pracy. Od pojedynczego zawiesia po zestawy dla produkcji, utrzymania ruchu i logistyki zakładowej.
Rozwiń poradnik: wykonania, dobór i ważne pytaniaZwiń poradnik doboru zawiesi pasowych
Jakie zawiesia pasowe znajdziesz w CECHO?
Wybór nie kończy się na udźwigu. Znaczenie mają również zakończenia, długość robocza i sposób połączenia z ładunkiem oraz urządzeniem podnoszącym. W katalogu znajdziesz zawiesia pętlowe, bezkońcowe, zakończone ogniwami i wielocięgnowe.
| Wykonanie | Co je wyróżnia? | Co trzeba ustalić? |
|---|---|---|

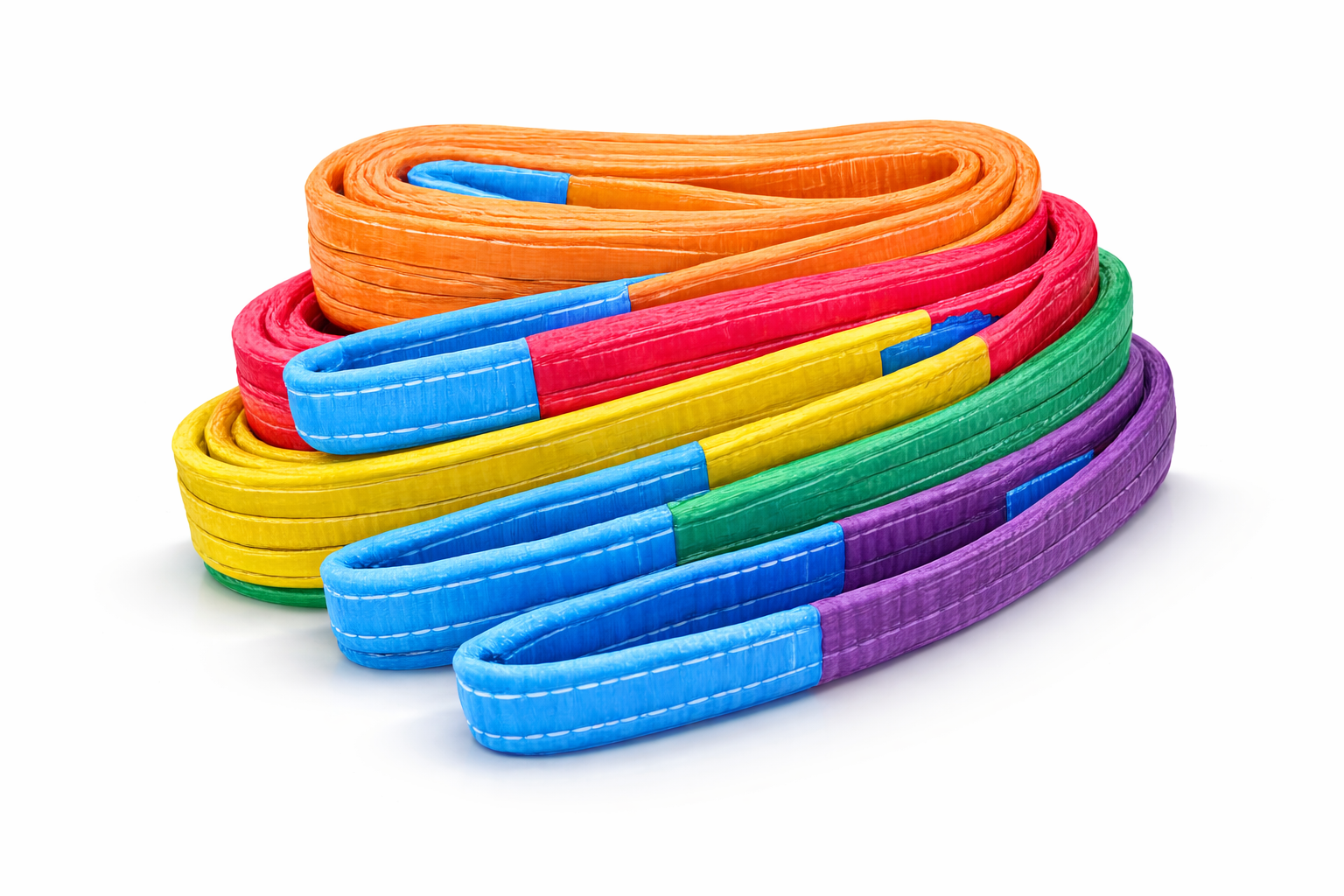

| Pętlowe B-2 | Płaska taśma z pętlami na obu końcach. | Długość roboczą, wymiary pętli, sposób podwieszenia i potrzebną ochronę taśmy. |

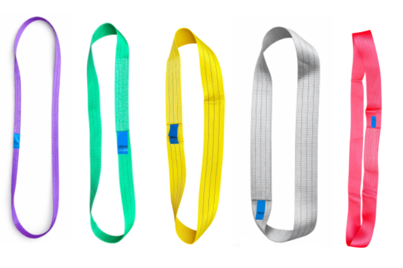

| Bezkońcowe A-2 standard | Taśma tworząca obwód zamknięty, bez oddzielnych pętli końcowych. | Długość L według rysunku oraz ułożenie zawiesia na ładunku i punktach nośnych. |

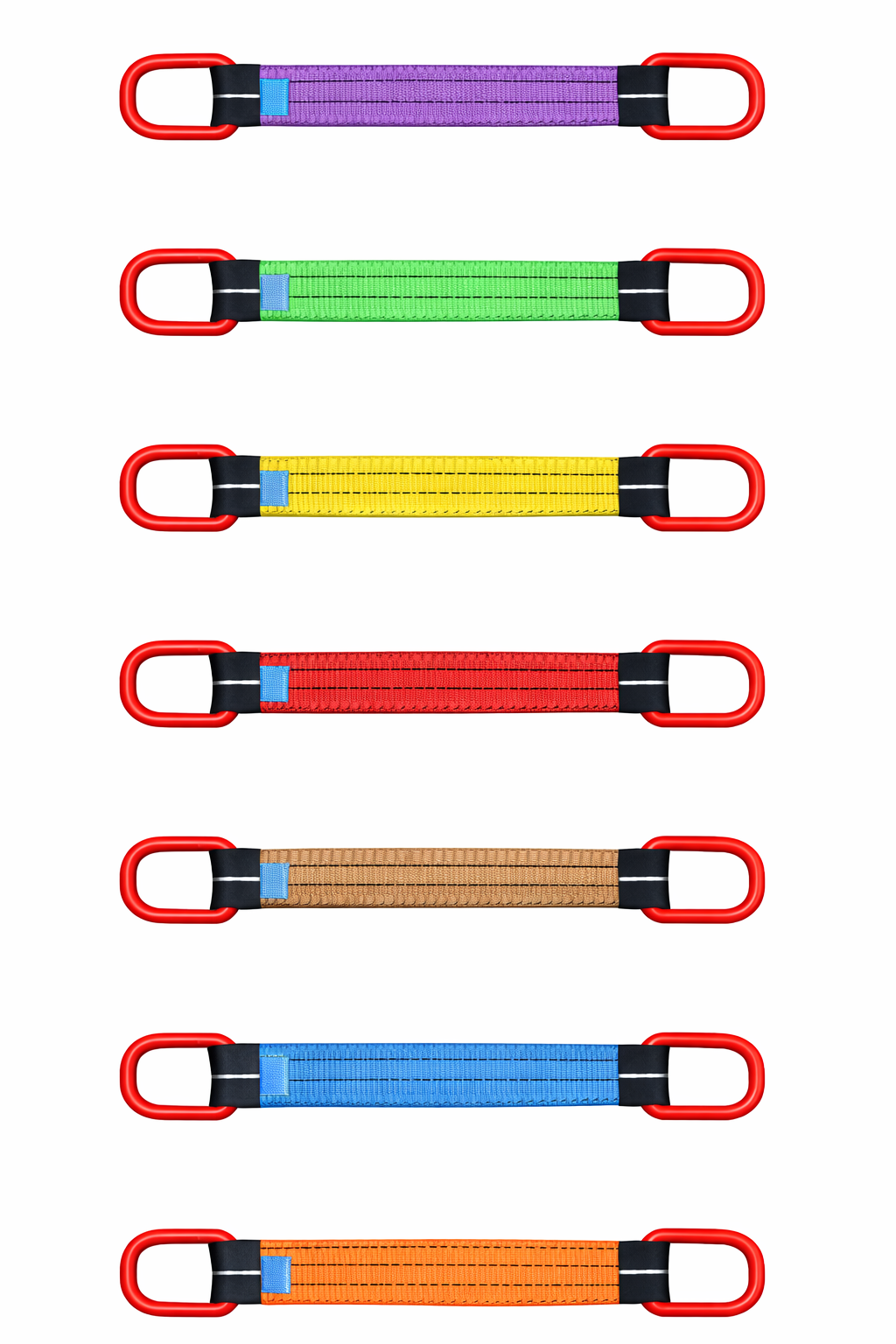

| Z ogniwami C-2 | Taśma połączona ze stalowymi ogniwami o płaskiej podstawie. | Dopasowanie ogniw do współpracującego haka i punktów podwieszenia oraz parametry całego zestawu. |

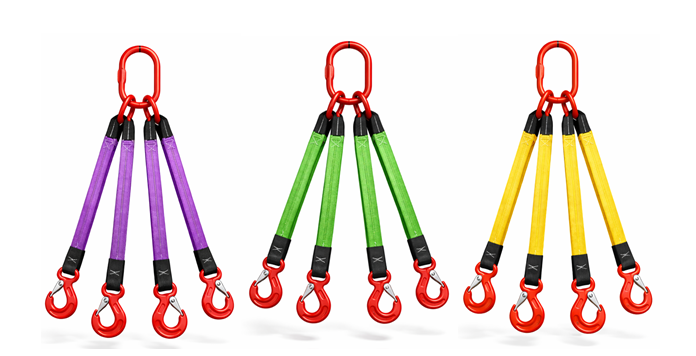

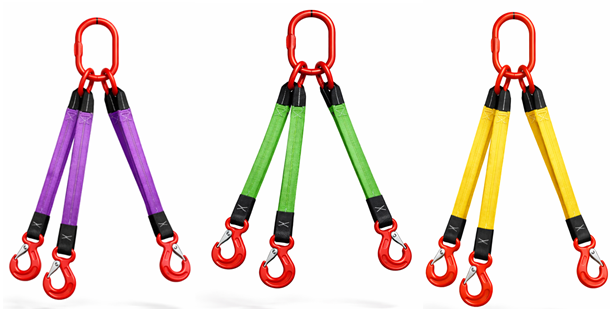

| Wielocięgnowe | Zestaw do połączenia z kilkoma punktami zaczepienia; m.in. 2-cięgnowy i 4-cięgnowy. | Liczbę i rozstaw punktów, długości cięgien, kąty pracy oraz rozłożenie obciążenia. |
Na telefonie tabelę można przesunąć w bok. Parametry i rysunki sprawdzisz w kartach konkretnych produktów.
Ważne rozróżnienie: bezkońcowe zawiesie z taśmy nie jest tym samym co zawiesie wężowe. W ofercie jest też osobne wykonanie A-2 jednorazowe — nie należy traktować go jak zawiesia do wielokrotnej eksploatacji.
Jak dobrać zawiesie pasowe?
Dobór zaczynamy od ładunku i planowanej operacji, a dopiero potem wybieramy zawiesie. Sam ciężar, kolor taśmy lub liczba jej warstw nie wystarczą do określenia właściwego wykonania.
Masa, wymiary i środek ciężkości
Potrzebne są dane podnoszonego elementu oraz informacja, jak rozłożona jest jego masa. Zdjęcie lub rysunek ułatwia ocenę geometrii i punktów zaczepienia.
Układ pracy i DOR
Dopuszczalne obciążenie robocze trzeba odczytać dla konkretnego wykonania i sposobu użycia. Znaczenie mają m.in. układ zawiesia i kąty pracy. Nie zakładaj, że każde cięgno przenosi równą część obciążenia.
Długość robocza i zakończenia
Długość L ustala się zgodnie z rysunkiem danego wykonania. Sprawdzamy również dopasowanie pętli lub ogniw do haka i miejsc podwieszenia, aby uniknąć niewłaściwego ułożenia taśmy.
Krawędzie i warunki pracy
Podaj temperaturę, kontakt z substancjami chemicznymi, stan powierzchni i częstotliwość użytkowania. Dobieramy nie tylko zawiesie, ale też potrzebną ochronę punktów styku.
DOR/WLL to nie zapas do wykorzystania. Wartość z oznakowania należy stosować zgodnie z instrukcją i warunkami danej konfiguracji. Współczynnik bezpieczeństwa nie uprawnia do przeciążania zawiesia.
Chroń taśmę i powierzchnię ładunku
Zawiesia tekstylne mogą być pomocne przy podnoszeniu elementów malowanych i powierzchni wrażliwych na zarysowanie. Nie oznacza to jednak ochrony w każdych warunkach: znaczenie mają czystość taśmy, naciski, ułożenie i możliwość jej przesuwania.
Ostra krawędź może przeciąć taśmę. Osłona chroniąca przed przetarciem nie musi zapewniać ochrony przed przecięciem. Osłony zawiesi dobieramy do rzeczywistego zagrożenia, kształtu krawędzi i sposobu pracy.
- Przed użyciem sprawdź etykietę, taśmę, szwy i ewentualne elementy stalowe. Nie używaj zawiesia z brakującą lub nieczytelną etykietą.
- Zawiesie uszkodzone lub budzące wątpliwości wycofaj z pracy do oceny przez kompetentną osobę.
- Nie skracaj taśmy przez wiązanie węzłów. Stosuj wykonanie i długość odpowiednie do zadania.
- Temperaturę oraz kontakt z chemikaliami oceniaj według instrukcji konkretnego produktu — poliester nie jest materiałem odpornym na każdą substancję.
Parametry, oznakowanie i dokumenty dotyczą konkretnego wykonania. Przykładowo karta standardowego zawiesia B-2 wskazuje normę PN-EN 1492-1. Parametry standardowego B-2 nie określają dopuszczalnych warunków pracy wykonania jednorazowego ani całego zestawu z elementami stalowymi.
Ten opis pomaga przygotować dobór; nie zastępuje instrukcji użytkowania ani oceny konkretnej operacji podnoszenia.
O co pytają firmy dobierające zawiesia?
Czy można zamówić zawiesia pasowe na potrzebną długość?
Tak, długość roboczą uzgadniamy dla wybranego wykonania. Podaj wymiar L, jeśli go znasz, albo prześlij zdjęcie i wymiary ładunku. Sama długość taśmy lub obwód nie zawsze oznaczają długość roboczą z rysunku produktu.
Czy kolor zawiesia określa jego udźwig?
Kolor może ułatwiać identyfikację określonego wykonania, ale nie zastępuje czytelnej etykiety i dokumentacji. DOR dobiera się do sposobu użycia. Nie oceniaj nośności wyłącznie po kolorze, szerokości lub liczbie warstw.
Czym zawiesie pasowe różni się od pasa mocującego?
Zawiesie pasowe służy do podnoszenia ładunku. Pas mocujący służy do jego zabezpieczenia w transporcie — nie wolno używać go jako zawiesia. Jeżeli szukasz wyposażenia do mocowania na pojeździe, przejdź do pasów mocujących.
Czy można dobrać kilka jednakowych zestawów dla zakładu?
Tak. Prześlij liczbę potrzebnych zestawów, opis stanowiska i informację, czy wszystkie będą pracować z takim samym ładunkiem. Uzgodnienie wykonania i długości ułatwia kompletację oraz późniejszą identyfikację wyposażenia.
Nie znam wszystkich parametrów. Czy mogę już wysłać zapytanie?
Tak. Zacznij od opisu zadania, masy, przybliżonych wymiarów i zdjęcia. Napisz, czego jeszcze nie wiesz. Nie musisz samodzielnie wyliczać DOR ani wybierać konfiguracji przed pierwszą rozmową.
Prześlij dane. Dobierzmy cały zestaw.
Opisz ładunek, podaj masę, wymiary i liczbę zawiesi. Dołącz zdjęcie lub rysunek oraz informacje o krawędziach i warunkach pracy.
