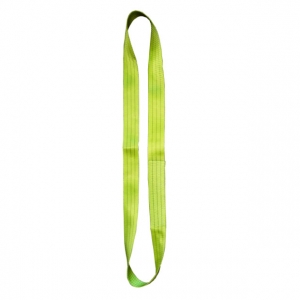

Zawiesie pasowe bezkońcowe typ A-2 (standard)
1000–10 000 kgDOR w układzie podstawowym
Długość robocza według zamówienia

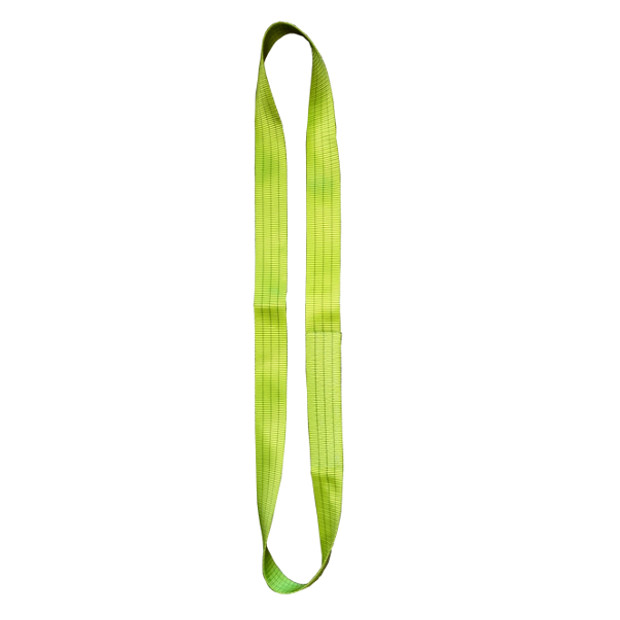

Bezkońcowe zawiesie pasowe A-2 Standard z poliestru, w którym obciążenie przenoszą dwie warstwy taśmy. DOR w układzie podstawowym od 1 000 do 10 000 kg; długość robocza L według zamówienia.
Dobierz długość i wielkość A-2 Standard
Zapytaj o dobór A-2 ↗+48 33 825 04 84biuro@cecho.plPrześlij szkic podwieszenia, masę ładunku oraz wymaganą długość roboczą L. Pomożemy ustalić wykonanie bezkońcowe do Twojej operacji.
- Opis produktu
DOR PODSTAWOWE1000–10 000 kg8 wielkości w tabeli
MATERIAŁ I BUDOWAPES / A-2Dwie warstwy przenoszą obciążenie
DŁUGOŚĆ ROBOCZA LNa wymiarMiędzy punktami nośnymi
NORMA WYKONANIAPN-EN 1492-1Zawiesia pasowe do podnoszenia
DOR oznacza dopuszczalne obciążenie robocze. Obciążenie dla konkretnego zadania zależy również od sposobu podwieszenia i warunków pracy.
DOBÓR DO ZADANIA

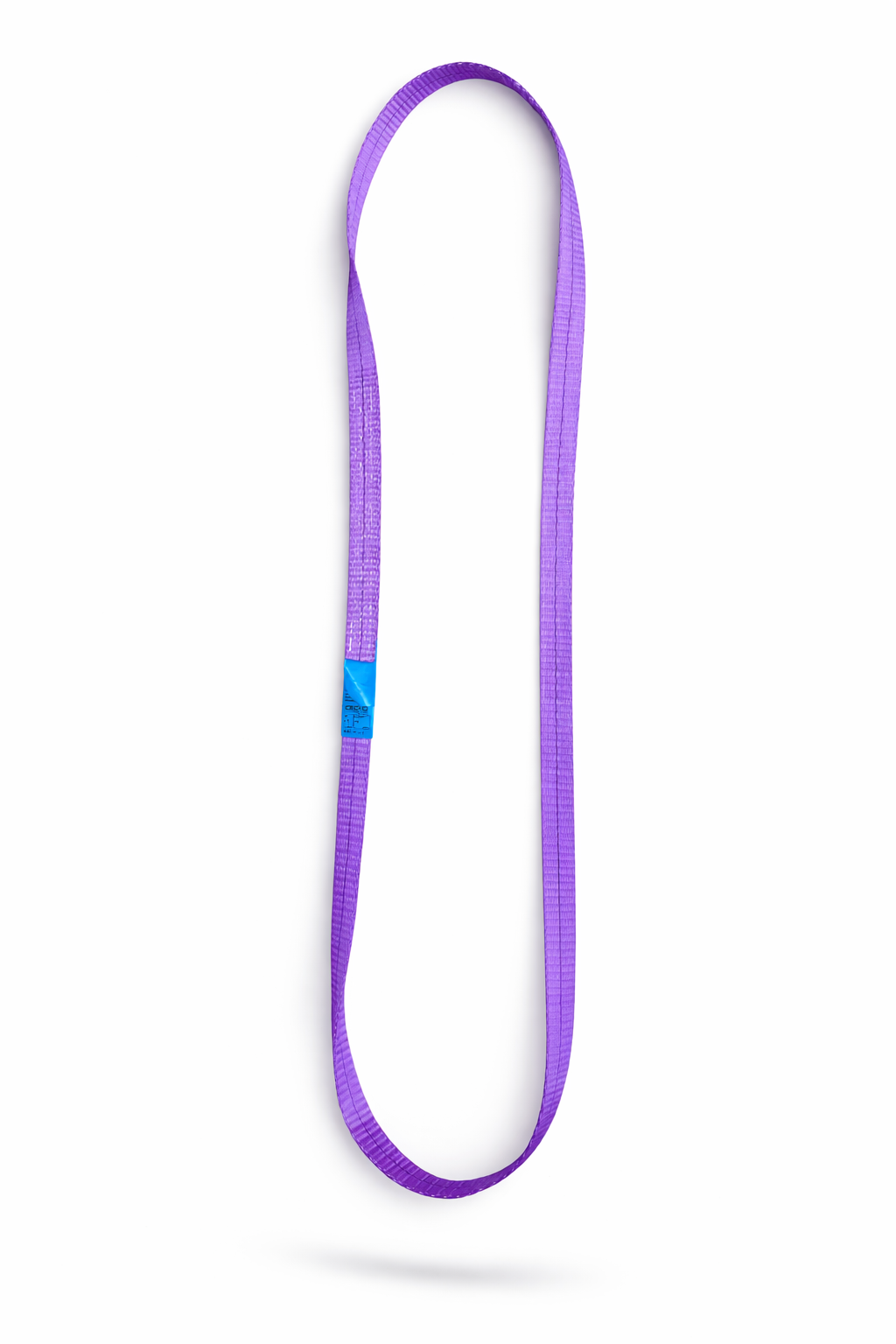

A-2 Standard — bez oddzielnych pętli końcowych
Zamknięta taśma poliestrowa, dobrana do sposobu objęcia i podnoszenia ładunku.

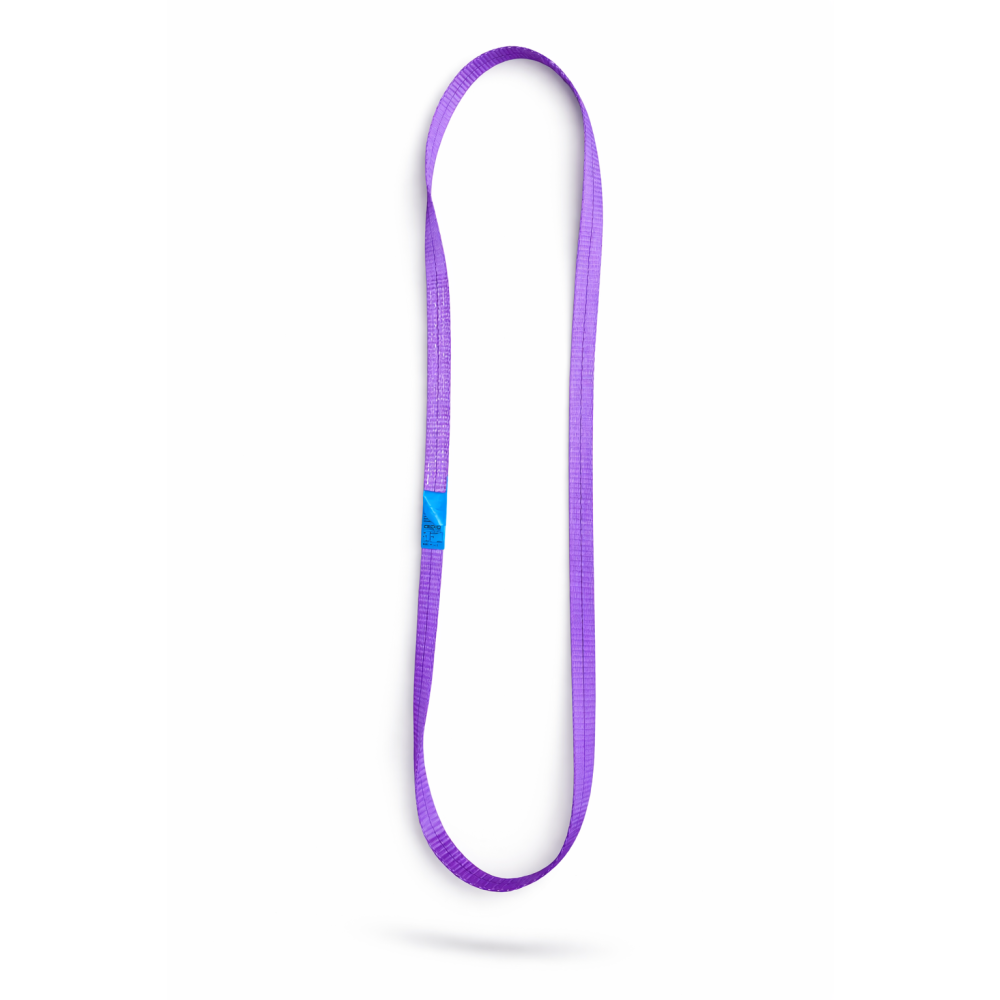

A-2 Standard to bezkońcowe zawiesie z płaskiej taśmy poliestrowej. Tworzy zamknięty obwód, a obciążenie przenoszą dwie warstwy taśmy. Nie jest to zawiesie wężowe ani pętlowe B-2, dlatego jego sposób ułożenia i wymiary należy rozpatrywać według własnej karty.

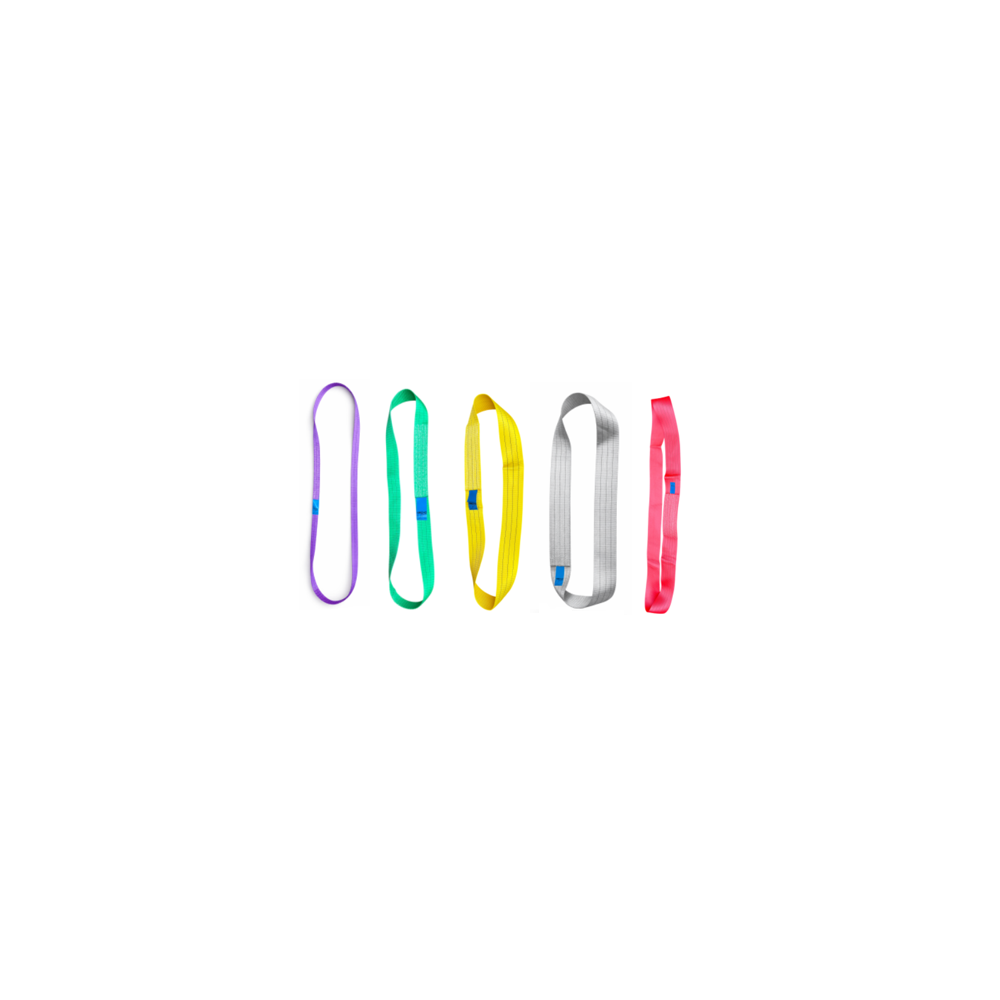

Tabela obejmuje osiem wielkości od 1 000 do 10 000 kg DOR w układzie podstawowym. Do każdej wielkości przypisano szerokość i kolor taśmy. Barwa pomaga rozpoznać wielkość katalogową, ale nie zastępuje odczytu oznaczenia zawiesia ani uwzględnienia sposobu podwieszenia.
Długość i ułożenie obwodu
Określ L między punktami nośnymi i pokaż sposób prowadzenia zamkniętej taśmy. Nie podawaj obwodu jako długości roboczej.
Powierzchnia i środowisko
Wskaż krawędzie, miejsca styku, temperaturę i chemię. Oceń ryzyko przesunięcia taśmy oraz potrzebną ochronę.
DANE TECHNICZNE
Wykonania A-2 Standard
Komplet danych z tabeli CECHO. Długość roboczą L ustalamy oddzielnie dla zamówienia.
DOR I WYMIARYNa telefonie przesuń tabelę w bok →

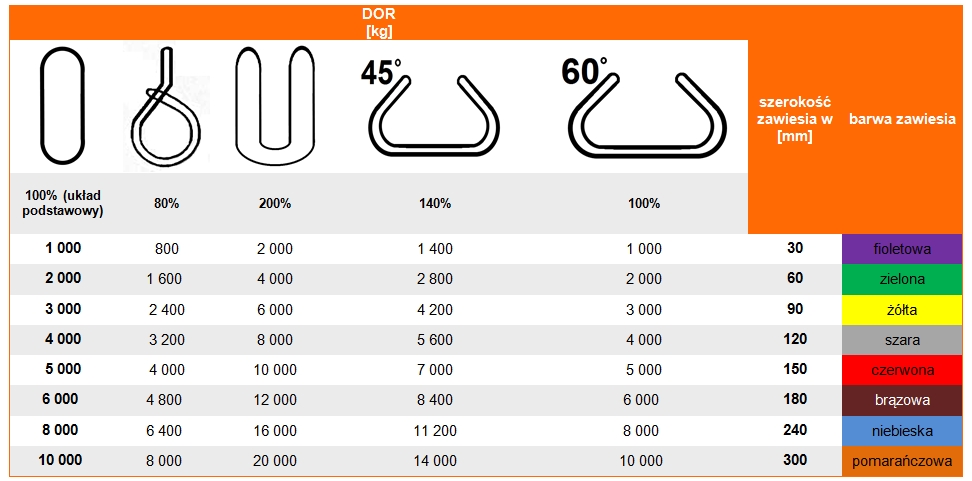

Układy 1–5: schematy w nagłówkach odpowiadają kolejnym kolumnom DOR. Oryginalny materiał z tabelą i rysunkami jest dostępny do rozwinięcia poniżej.
 1. Podstawowy100%DOR [kg] |  2. Zaciskowy80%DOR [kg] |  3. Koszowy200%DOR [kg] |  4. Rysunek 45°140%DOR [kg] |  5. Rysunek 60°100%DOR [kg] | Szerokość zawiesia [mm] | Barwa zawiesia |
|---|---|---|---|---|---|---|
| 1 000 | 800 | 2 000 | 1 400 | 1 000 | 30 | fioletowa |
| 2 000 | 1 600 | 4 000 | 2 800 | 2 000 | 60 | zielona |
| 3 000 | 2 400 | 6 000 | 4 200 | 3 000 | 90 | żółta |
| 4 000 | 3 200 | 8 000 | 5 600 | 4 000 | 120 | szara |
| 5 000 | 4 000 | 10 000 | 7 000 | 5 000 | 150 | czerwona |
| 6 000 | 4 800 | 12 000 | 8 400 | 6 000 | 180 | brązowa |
| 8 000 | 6 400 | 16 000 | 11 200 | 8 000 | 240 | niebieska |
| 10 000 | 8 000 | 20 000 | 14 000 | 10 000 | 300 | pomarańczowa |
DOR zależy od sposobu podwieszenia. Wartości należy odnosić do przedstawionego układu i warunków określonych w instrukcji użytkowania. Przed doborem potwierdź geometrię podnoszenia, kąty pracy i rozkład obciążenia. Tabela nie zastępuje oceny konkretnego podnoszenia.
Barwa pomaga rozpoznać wielkość, ale nie zastępuje odczytania czytelnej etykiety zawiesia.
Oryginalne schematy układów 1–5 i tabela źródłowa CECHO — rozwiń
Kolumny 1–5 odpowiadają kolejno rysunkom od lewej w oryginale. Zachowano oznaczenia 100%, 80%, 200%, 140% i 100%. Rysunki z napisami 45° i 60° pozostawiono bez zmiany geometrii i oznaczeń.
MateriałPoliester (PES)
Współczynnik bezpieczeństwa7:1
Maks. temperatura*+100°C
DokumentyDeklaracja zgodności, instrukcja
*Dopuszczenie do pracy zależy także od środowiska i stanu zawiesia. Współczynnik 7:1 nie uprawnia do przekraczania DOR.
Powiększ rysunek ↗WYMIARY DO ZAMÓWIENIA
Długość robocza L to nie obwód taśmy

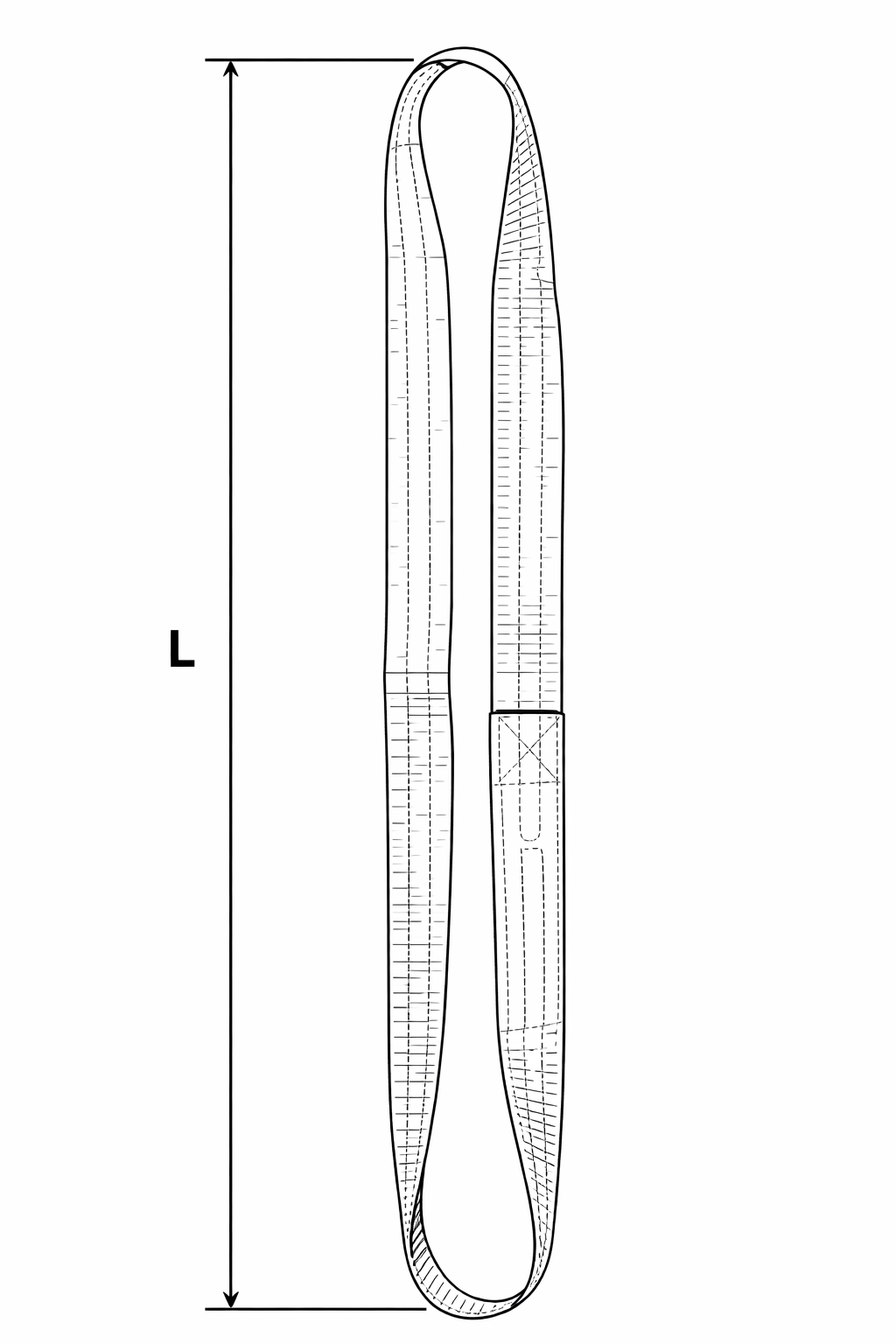

Długość L jest mierzona między punktami nośnymi, zgodnie z rysunkiem. Przy zapytaniu o zawiesie bezkońcowe trzeba wyraźnie wskazać, czy podany wymiar jest długością roboczą, czy zmierzonym obwodem. Pominięcie tej różnicy może prowadzić do zamówienia niewłaściwej długości.
Podaj planowany sposób ułożenia taśmy, wymiary ładunku i dostępne miejsca podparcia. W konstrukcji bezkońcowej znaczenie ma miejsce styku i prowadzenie całego obwodu. Nie dobiera się tu szerokości ani długości pętli końcowych z tabel B-1, B-2 lub B-4.
Masz zdjęcie lub rysunek? Przekaż go do doboru →DOKUMENTACJA Z PRODUKTEM
Oznaczenie CE
i dokumentacja

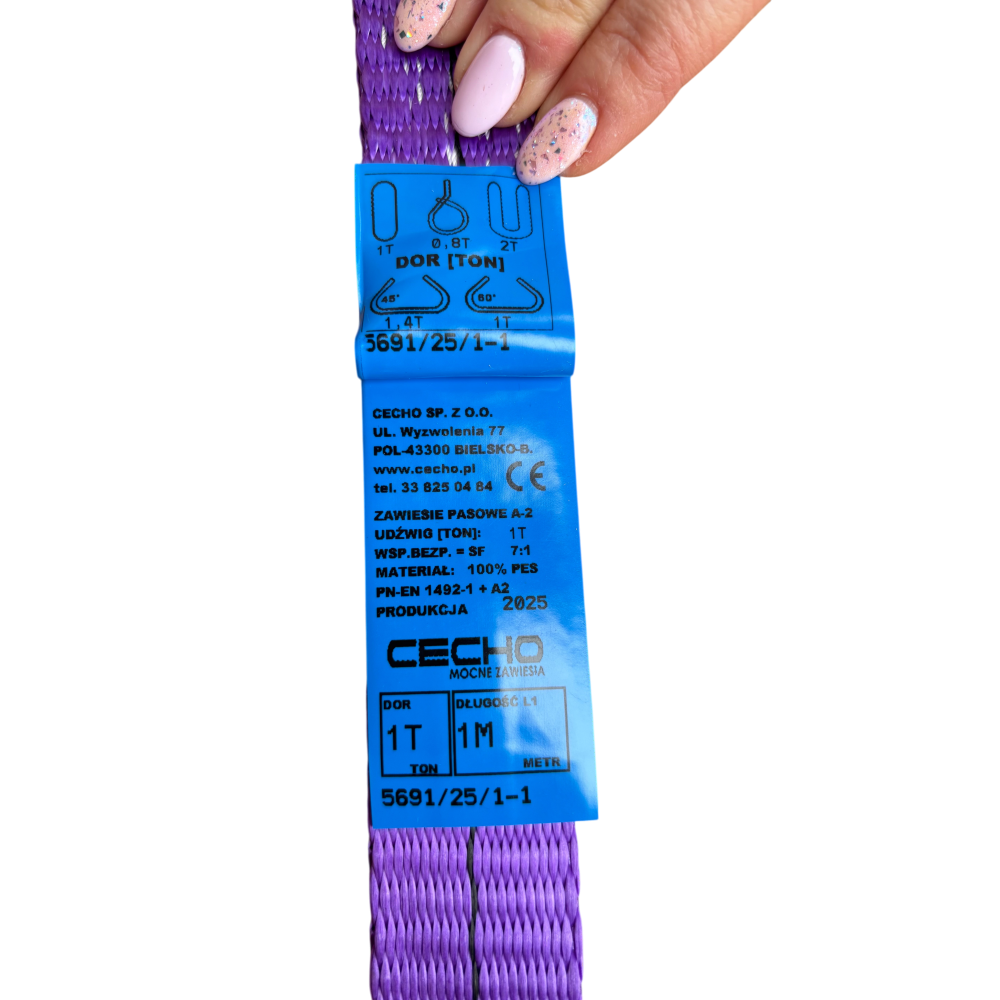

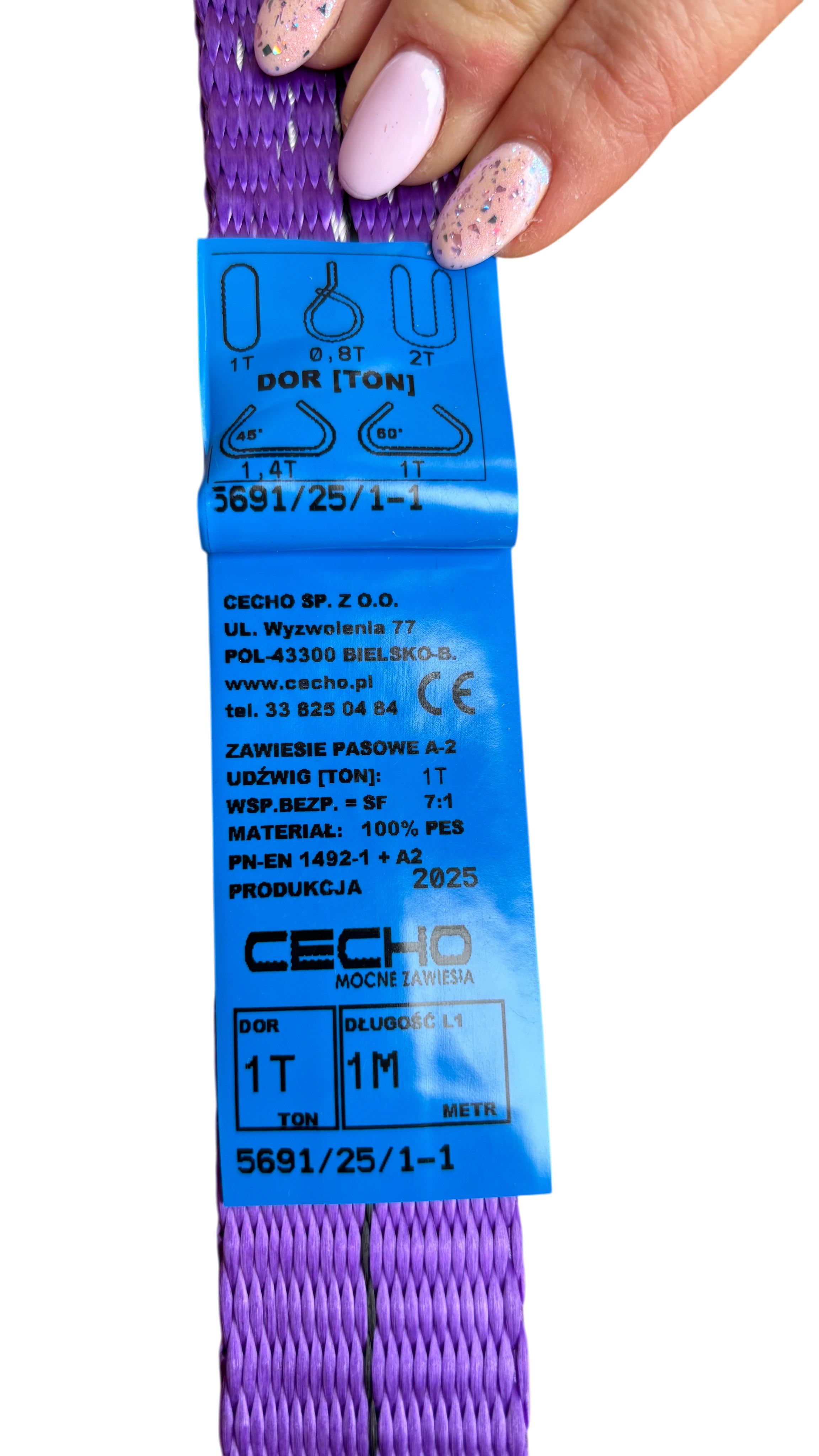

Zawiesie jest dostarczane z deklaracją zgodności i instrukcją użytkowania. Oznaczenie pozwala powiązać wyrób z jego DOR, długością roboczą, producentem, numerem seryjnym i datą produkcji. Przed użyciem sprawdź zgodność oznaczeń z dokumentacją.
✓ Deklaracja zgodności✓ Instrukcja użytkowania✓ Oznakowanie zawiesia
Dodatkowe wymagania dokumentacyjne zakładu podaj w zapytaniu — potwierdzimy możliwości.
KONTROLE I PRZEGLĄDY CECHO
Wsparcie w czasie
eksploatacji
Uzgodnij zakres kontroli zawiesi pasowych, miejsce i termin z naszym specjalistą. Ocena stanu technicznego i oznaczeń określa dalsze postępowanie ze sprzętem.
Poznaj zakres kontroli i przeglądów →Przegląd nie oznacza automatycznego dopuszczenia do dalszej pracy ani naprawy uszkodzonej taśmy.
Ułożenie taśmy i kontrola przed pracą
Zawiesie powinno być prowadzone bez skręceń i węzłów, z prawidłowym podparciem taśmy. Trzeba ocenić stabilność ładunku i ryzyko przemieszczenia zawiesia. Konstrukcja bezkońcowa nie usuwa ryzyka przecięcia na krawędziach; potrzebną ochronę dobiera się do konkretnego kontaktu z ładunkiem.
Przed każdym użyciem sprawdź taśmę, szwy i czytelność identyfikacji. Uszkodzonego zawiesia nie należy ponownie obciążać w celu sprawdzenia, czy jeszcze wytrzyma. Przerwij jego użytkowanie i zleć ocenę. Wartości DOR należy stosować wyłącznie dla konfiguracji zgodnych z instrukcją.
Zobacz osłony zawiesi →WARTO WIEDZIEĆ
Przed zapytaniem
o A-2 Standard
Odpowiedzi dla osób dobierających wyposażenie do zakładu.
Czy A-2 Standard jest zawiesiem jednorazowym?
Ta karta dotyczy A-2 Standard ID60. W katalogu występuje oddzielny produkt A-2 jednorazowe; nie należy mieszać ich przeznaczenia ani parametrów. Zasady użytkowania konkretnego egzemplarza określa jego oznaczenie i instrukcja.
Jak podać długość zawiesia bezkońcowego?
Podaj długość roboczą L między punktami nośnymi zgodnie z rysunkiem. Jeżeli mierzysz obwód taśmy, zaznacz to w zapytaniu. Najlepiej dołączyć szkic ułożenia lub zdjęcie istniejącego rozwiązania.
Czy A-2 Standard i zawiesie wężowe to ten sam produkt?
Nie. A-2 w tej karcie jest wykonaniem z płaskiej taśmy poliestrowej. Zawiesia wężowe mają inną konstrukcję. Nie należy przenosić między nimi danych technicznych, instrukcji szczegółowych ani zdjęć.
Czy kolor wystarczy do określenia dopuszczalnego obciążenia?
Nie. Barwa odpowiada wielkości w tabeli, ale wymagane jest czytelne oznaczenie zawiesia. Dopuszczalne obciążenie zależy również od sposobu podwieszenia i warunków pracy.
DORADZTWO CECHO
Dobierz długość i wielkość A-2 Standard
Prześlij szkic podwieszenia, masę ładunku oraz wymaganą długość roboczą L. Pomożemy ustalić wykonanie bezkońcowe do Twojej operacji.
Otwórz formularz kontaktowy ↗W wiadomości podaj model A-2 Standard. Zapytanie nie jest zamówieniem.Do sprawnego doboru przydadzą się:
- 01
Określ masę, kształt i środek ciężkości ładunku.
- 02
Pokaż planowany sposób podwieszenia i podaj wymaganą długość L.
- 03
Wskaż miejsca styku, ostre krawędzie oraz możliwość przesuwania się taśmy.
- 04
Podaj temperaturę i środowisko pracy; przy kontakcie z chemią potrzebna jest indywidualna ocena.
Zdjęcie lub prosty szkic pomoże nam zadać właściwe pytania.
Potrzebujesz innego wykonania?Zobacz pozostałe zawiesia pasowe →
