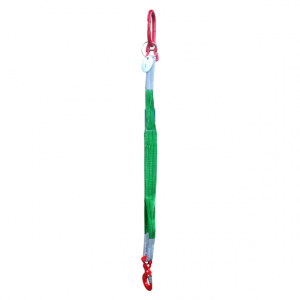

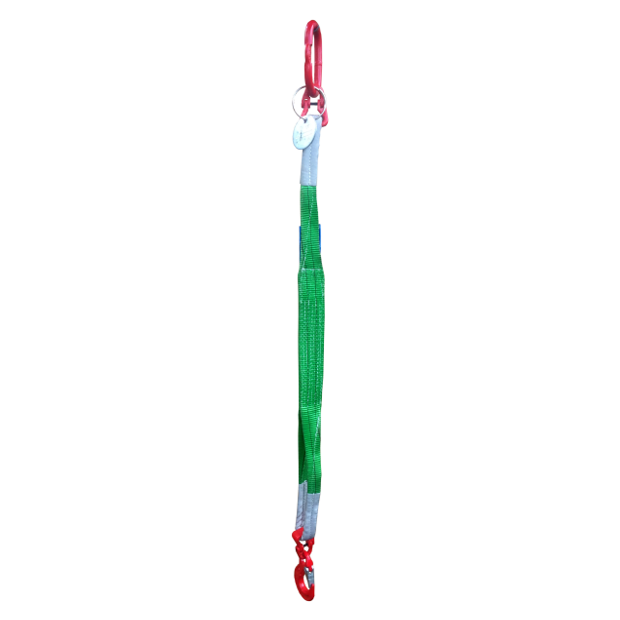

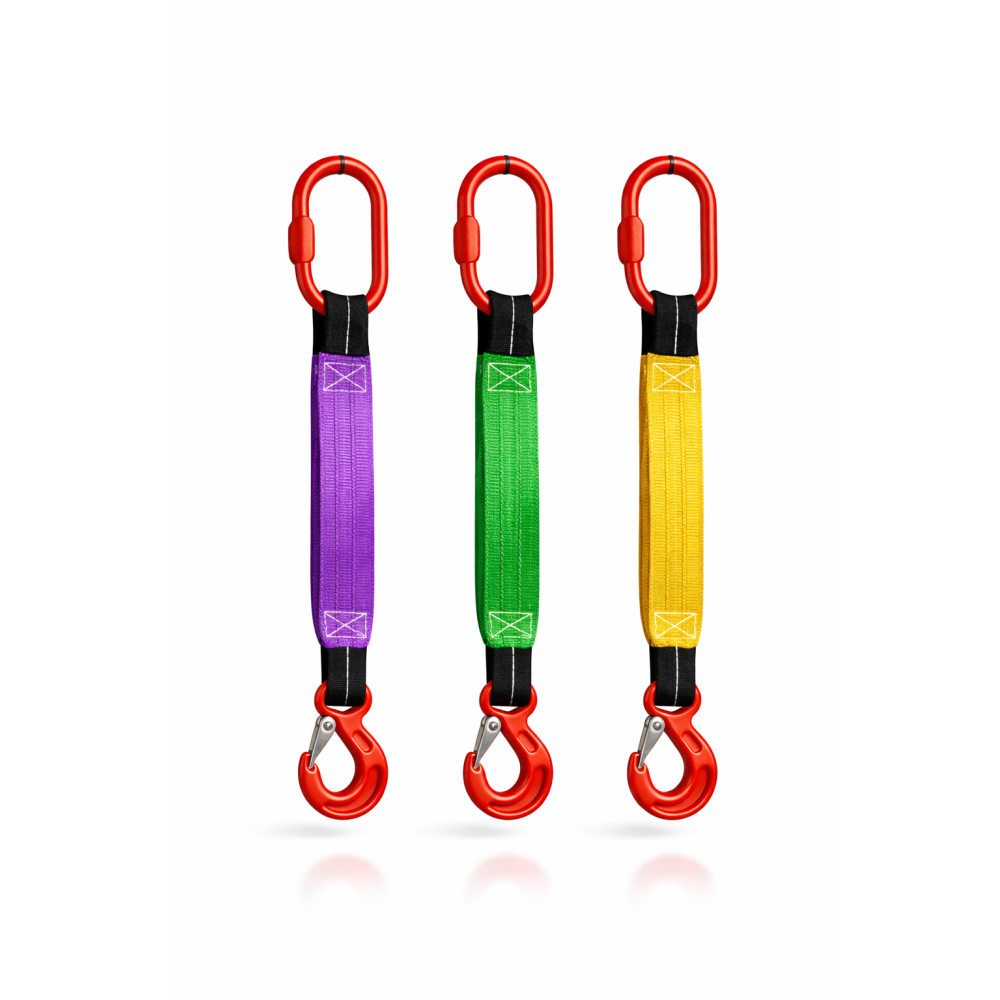

Zawiesie pasowe 1-cięgnowe
1 000–10 000 kgDOR w układzie prostym
Długość robocza L według zamówienia
Pojedyncze cięgno z taśmy poliestrowej łączy osprzęt górny z punktem zaczepienia ładunku. Wykonanie 1-cięgnowe dobieramy do konkretnego sposobu podnoszenia, długości roboczej i zakończeń. Tabela tej karty dotyczy układu prostego, a nie dowolnego opasania taśmą.
Dobierzmy pojedyncze cięgno do Twojego zadania.
Zapytaj o dobór i wycenę ↗+48 33 825 04 84biuro@cecho.plPrześlij dane ładunku lub szkic. Pomożemy określić wykonanie i przygotujemy ofertę dla firmy.
- Opis produktu
DOR ZESTAWU1 000–10 000 kgUkład prosty; 8 szerokości
MATERIAŁ I BUDOWAPES / 1 cięgnoTaśma poliestrowa
Osprzęt stalowy klasy 8
Osprzęt stalowy klasy 8
DŁUGOŚĆ ROBOCZA LNa zamówienieMiędzy punktami nośnymi
NORMA WYKONANIAPN-EN 1492-1Zawiesia pasowe do podnoszenia
i instrukcja użytkowania ↗WSPARCIE W EKSPLOATACJISerwis i przeglądyKontrole zawiesi
i kontakt techniczny CECHO ↗
DOR to dopuszczalne obciążenie robocze. Sprawdź układ pracy, etykietę i instrukcję.
DOBÓR DO ZADANIA
Połączenie dopasowane do punktu nośnego.
Przed wyborem wykonania określamy ładunek, układ i warunki pracy.
Długość całego połączenia
Podaj L między punktami nośnymi. Długość samej taśmy nie uwzględnia całego zawiesia z osprzętem.
Zakończenia i warunki
Prześlij wymiary zaczepu i haka. Wskaż krawędzie, temperaturę, powłoki i kontakt z chemikaliami.
Kiedy rozważyć 1 cięgno?
Do pojedynczego połączenia z ładunkiem. Dobór zależy od punktu podwieszenia, środka ciężkości i możliwości stabilnego prowadzenia elementu.
DANE TECHNICZNE

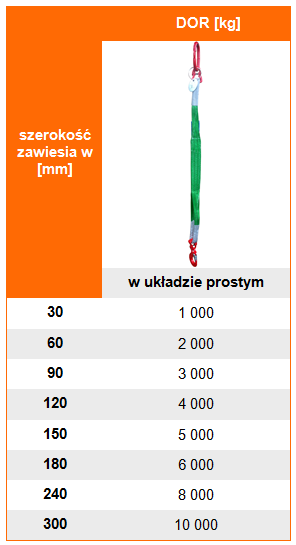

Tabela DOR — 1 cięgno
Szerokość zawiesia i DOR w układzie prostym.
OBCIĄŻENIE ROBOCZE I UKŁADNa telefonie przesuń tabelę w bok →
| szerokość zawiesia w [mm] | DOR [kg] |
|---|---|
| w układzie prostym | |
| 30 | 1 000 |
| 60 | 2 000 |
| 90 | 3 000 |
| 120 | 4 000 |
| 150 | 5 000 |
| 180 | 6 000 |
| 240 | 8 000 |
| 300 | 10 000 |
Tabela źródłowa określa DOR wyłącznie w układzie prostym. Nie podaje wartości dla opasania zaciskowego ani koszowego.
Obowiązują oznakowanie i instrukcja zestawu.
Współczynnik: taśma7
Współczynnik: stal4
Maks. temperatura pracyDo 100°C
Ochrona pętliTaśma poliestrowa
Współczynniki bezpieczeństwa nie uprawniają do przekraczania DOR. Temperaturę należy odnieść także do środowiska i warunków użycia.
DŁUGOŚĆ I POŁĄCZENIA
Podaj wymiar L
między punktami nośnymi.

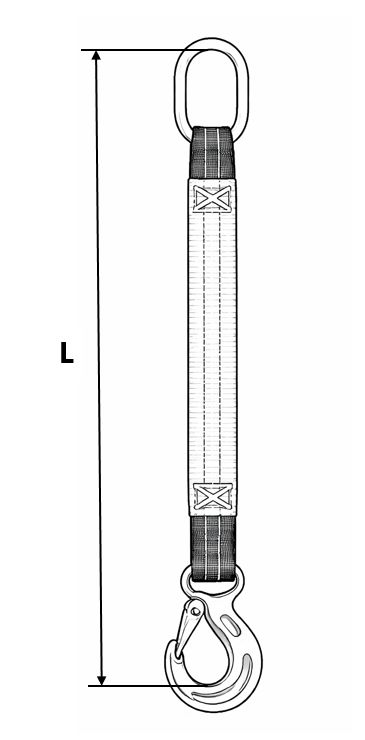

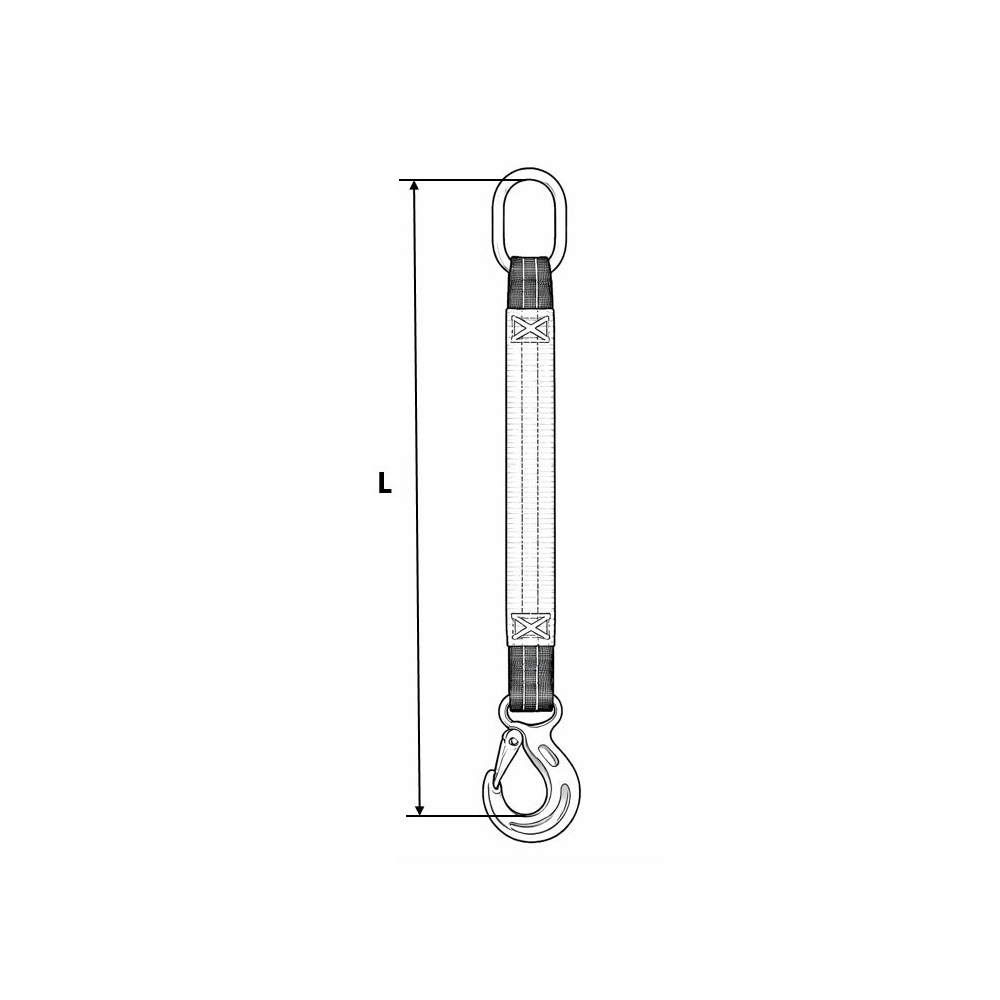

L mierzymy między górnym i dolnym punktem nośnym. Wymiar uwzględnia zamówiony osprzęt, nie tylko część tekstylną.

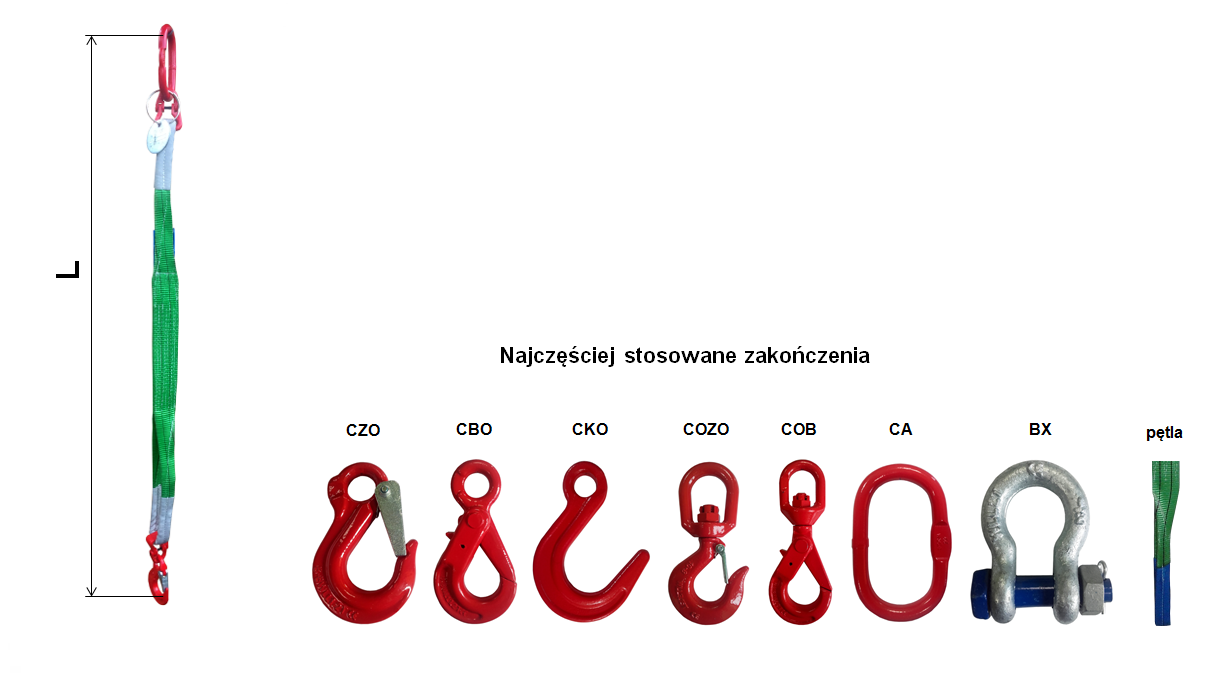

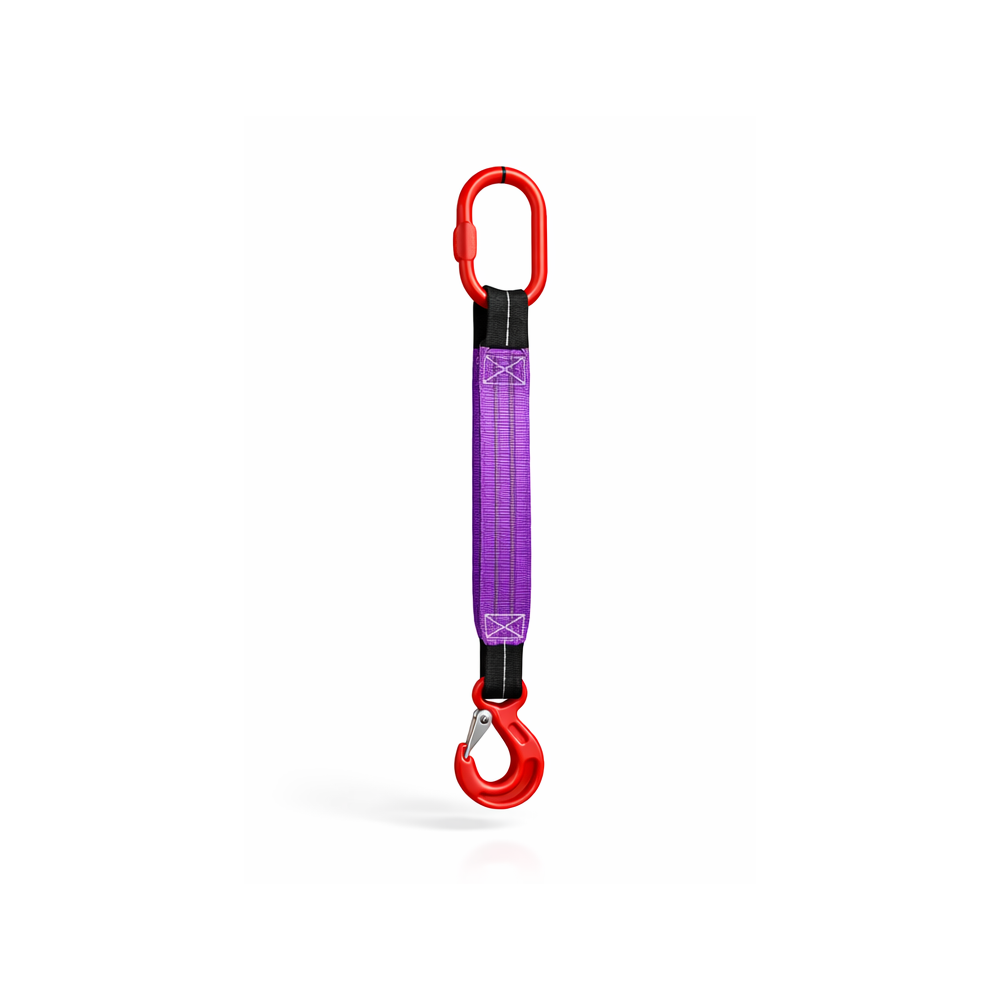

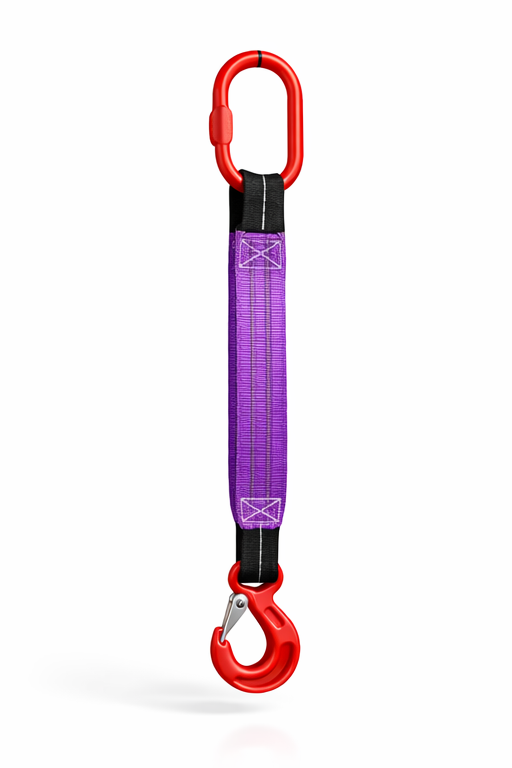

Przykładowe zakończenia do uzgodnienia: CZO, CBO, CKO, COZO, COB, CA, BX, pętla. Zdjęcie pokazuje wykonanie z hakiem, nie wszystkie możliwości.
Prześlij rysunek do doboru →Powiększ wykonanie ↗Powiększ rysunek ↗OSPRZĘT DO DOBORU
Najczęściej stosowane zakończenia
Zakończenie dobieramy do kształtu i wymiarów punktu zaczepienia, wymaganego DOR oraz sposobu pracy zawiesia. Prześlij zdjęcie zaczepu lub rysunek. Możliwość zastosowania konkretnego zakończenia i jego rozmiar potwierdzamy przy doborze — nie każde wykonanie jest dostępne dla każdego DOR.
Oznaczenia: CZO · CBO · CKO · COZO · COB · CA · BX · pętla.
DOKUMENTACJA Z PRODUKTEM
Deklaracja zgodności CE
i instrukcja użytkowania
Zawiesie otrzymuje deklarację zgodności i instrukcję. Przed użyciem porównaj dokumenty z oznakowaniem zestawu. Dodatkowe wymagania zakładu podaj w zapytaniu.
✓ Deklaracja zgodności✓ Instrukcja użytkowania✓ Oznakowanie zawiesia
SERWIS I PRZEGLĄDY CECHO
Wsparcie także
w czasie eksploatacji
Przeglądy i ocenę wyposażenia uzgodnij z Dariuszem Skwarkiem. Kontrola nie oznacza automatycznej możliwości naprawy uszkodzonej taśmy.
Poznaj zakres kontroli i przeglądów →Sprawdź cały zestaw, nie tylko taśmę
Sprawdź etykietę, taśmy, szwy, osprzęt i zabezpieczenia. Uszkodzonego lub nieidentyfikowalnego zestawu nie używaj do czasu oceny.
Nie stosuj tabeli układu prostego do opasania lub układu o innej geometrii. Krawędzie i chemikalia wymagają osobnej oceny. Obszycie pętli nie gwarantuje odporności na przecięcie. Obowiązuje instrukcja zawiesia.
Dobierz ochronę zawiesia →WARTO WIEDZIEĆ
Przed zapytaniem
o wykonanie 1-cięgnowe
Czy pojedyncze cięgno ma taki sam DOR przy opasaniu?
Nie należy tego zakładać. Tabela podaje wyłącznie układ prosty. Inny sposób pracy wymaga osobnego doboru wykonania i obciążenia.
Który hak jest dostarczany z zawiesiem?
Zakończenie ustala zamówienie. Grafika przedstawia przykłady, nie jeden symbol obowiązujący we wszystkich wykonaniach.
Czy długość L obejmuje osprzęt?
Tak opisano ją na rysunku: między punktami nośnymi. Nie zastępuj tego wymiaru długością samej taśmy.
DORADZTWO CECHO
Dobierzmy pojedyncze cięgno do Twojego zadania.
Prześlij dane ładunku, długość L i zdjęcie połączenia. Pomożemy ustalić DOR, zakończenia i zakres oferty dla zakładu.
Przejdź do formularza kontaktowego ↗W formularzu podaj: Zawiesie pasowe 1-cięgnowe. Zapytanie nie jest zamówieniem.Do sprawnego doboru przydadzą się:
- 01Ładunek
Masa, wymiary i środek ciężkości.
- 02Podwieszenie
Punkty zaczepienia, długość L.
- 03Warunki i zakres dostawy
Zakończenia, środowisko i liczba sztuk.
Zdjęcie lub szkic ułatwi przygotowanie konkretnej propozycji.
