Zawiesie pasowe pętlowe typ B-2 (standard)
1–10 tPełna gama DOR podstawowego
Długość robocza według zamówienia
Dwuwarstwowe zawiesia z poliestru, zakończone obszytymi pętlami. Dobierzemy DOR, długość i ochronę do ładunku oraz warunków w Twoim zakładzie.
Dobierzmy zawiesie do Twojego ładunku.
Zapytaj o dobór i wycenę ↗+48 33 825 04 84biuro@cecho.plWyślij parametry zadania lub zdjęcie. Pomożemy określić wykonanie i przygotujemy ofertę.
- Opis produktu
DOR PODSTAWOWE1–10 t8 wykonań w tabeli
MATERIAŁ I BUDOWAPES / 2 warstwyPoliester, obszyte pętle
DŁUGOŚĆ ROBOCZA LNa wymiarMiędzy punktami nośnymi
NORMA WYKONANIAPN-EN 1492-1Zawiesia pasowe do podnoszenia
DOR oznacza dopuszczalne obciążenie robocze. Obciążenie dla konkretnego zadania zależy również od sposobu podwieszenia i warunków pracy.
CAŁA RODZINA PRODUKTÓW
Osiem wykonań. Jeden standard B-2.

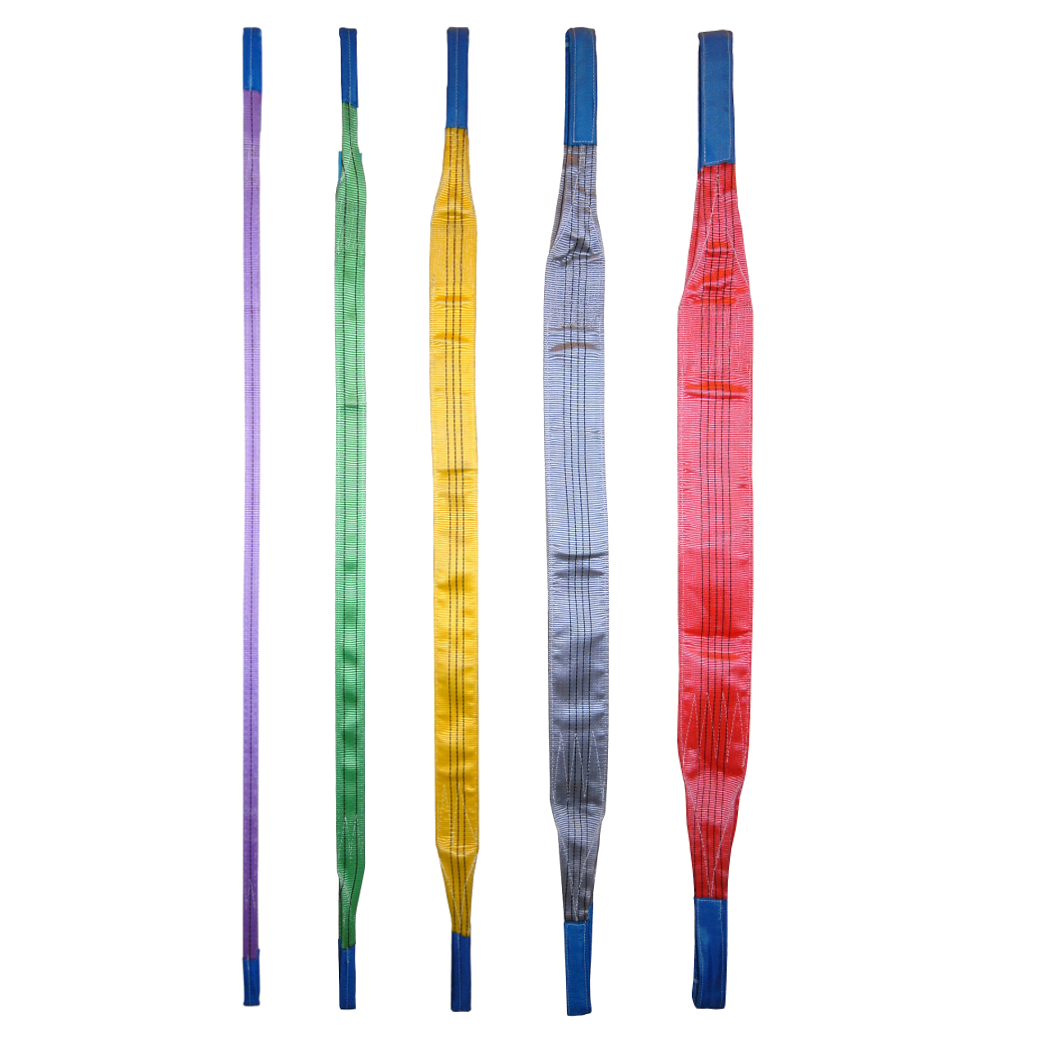

Rzeczywiste zdjęcia poszczególnych DOR. Kliknij zdjęcie, aby zobaczyć szczegóły.

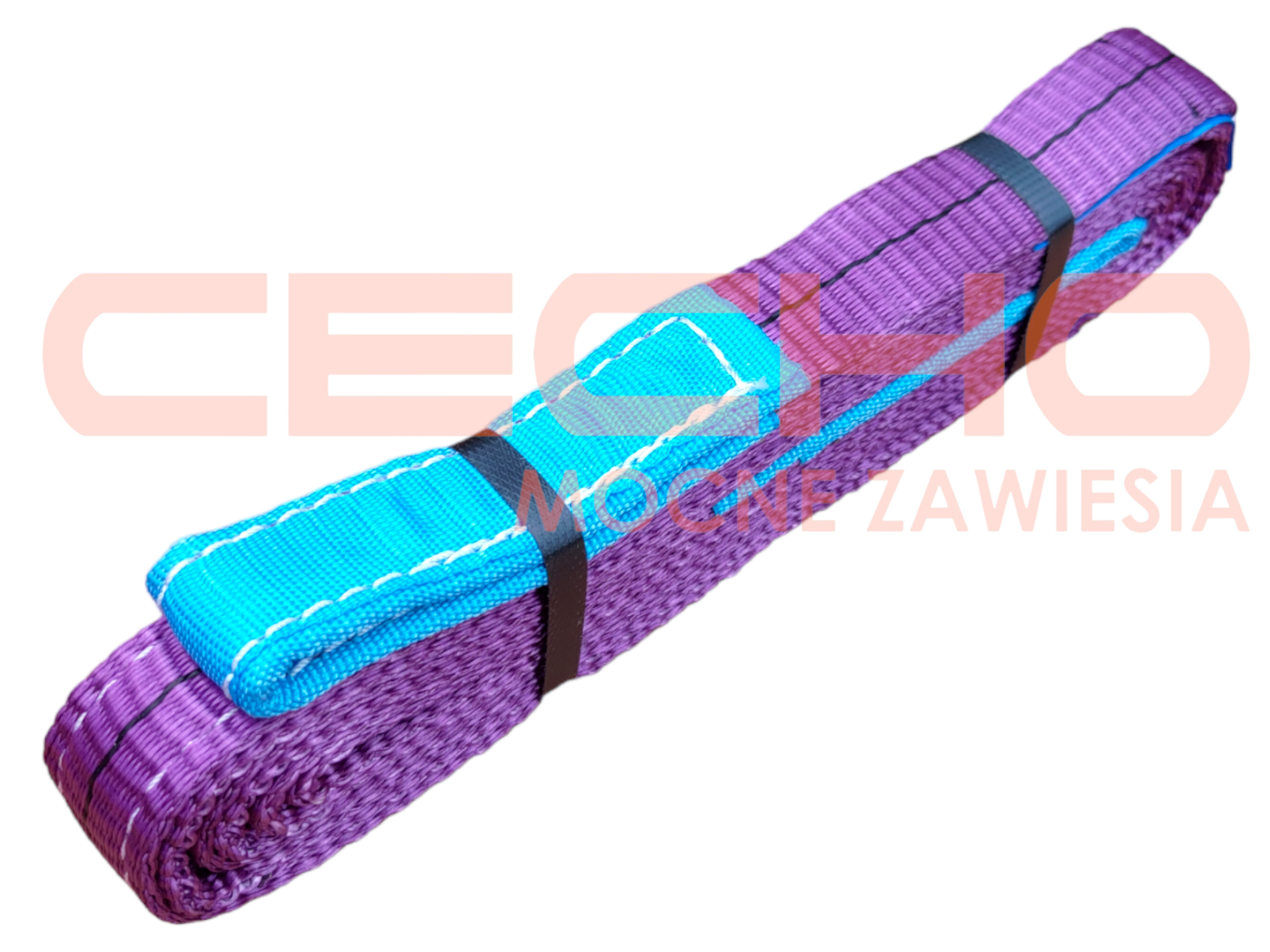

1 tTaśma 30 mm ↗

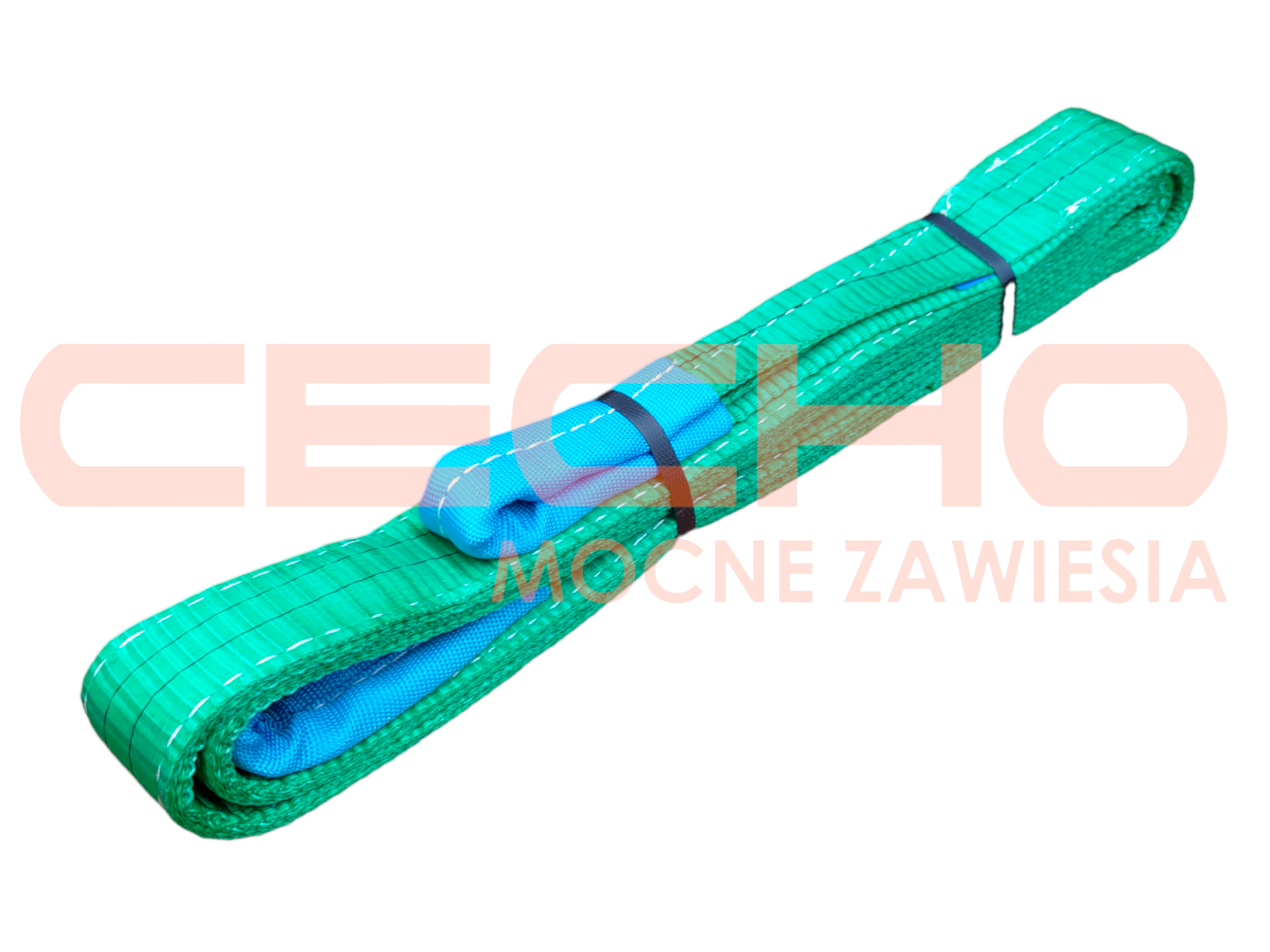

2 tTaśma 60 mm ↗

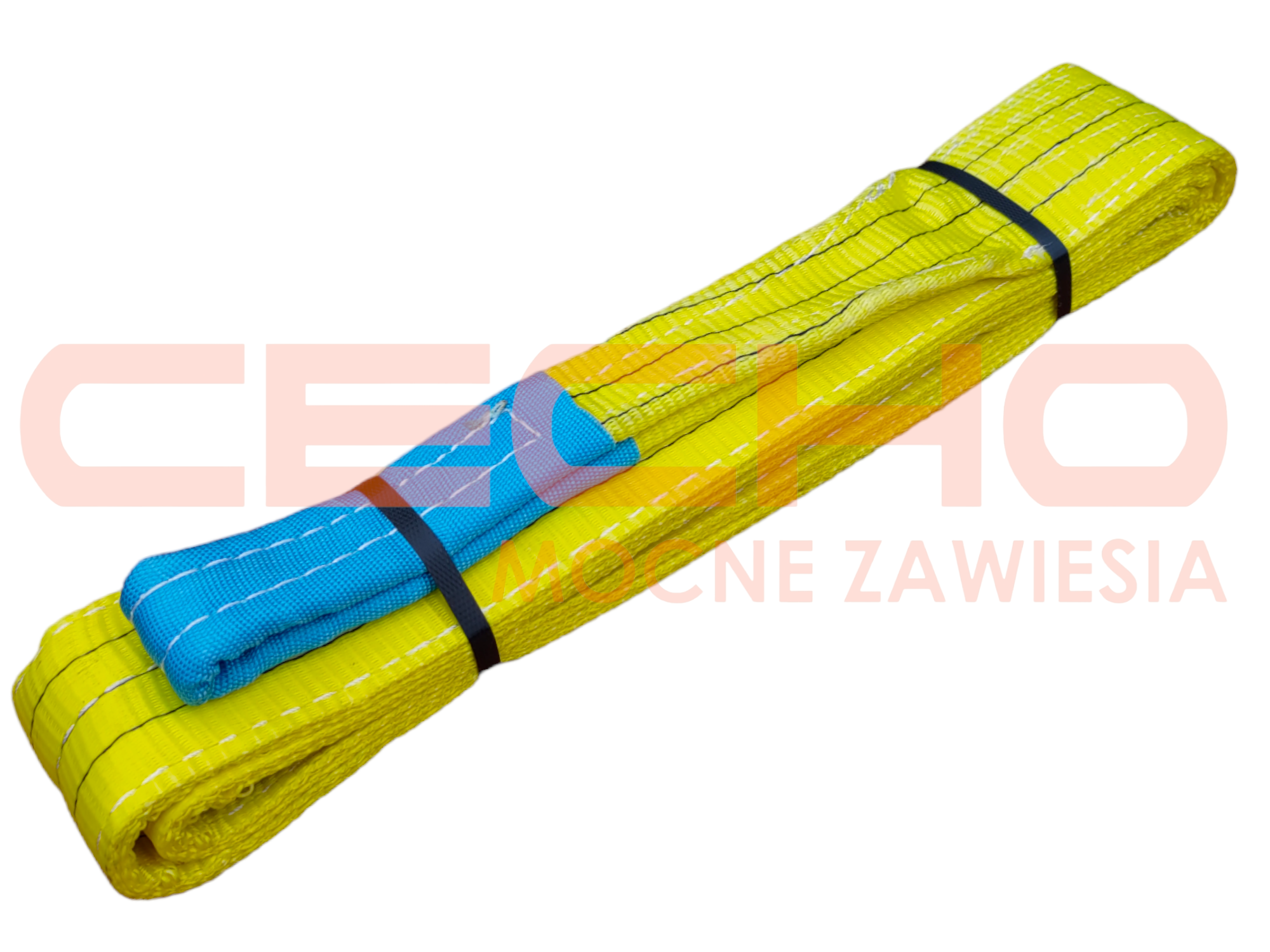

3 tTaśma 90 mm ↗

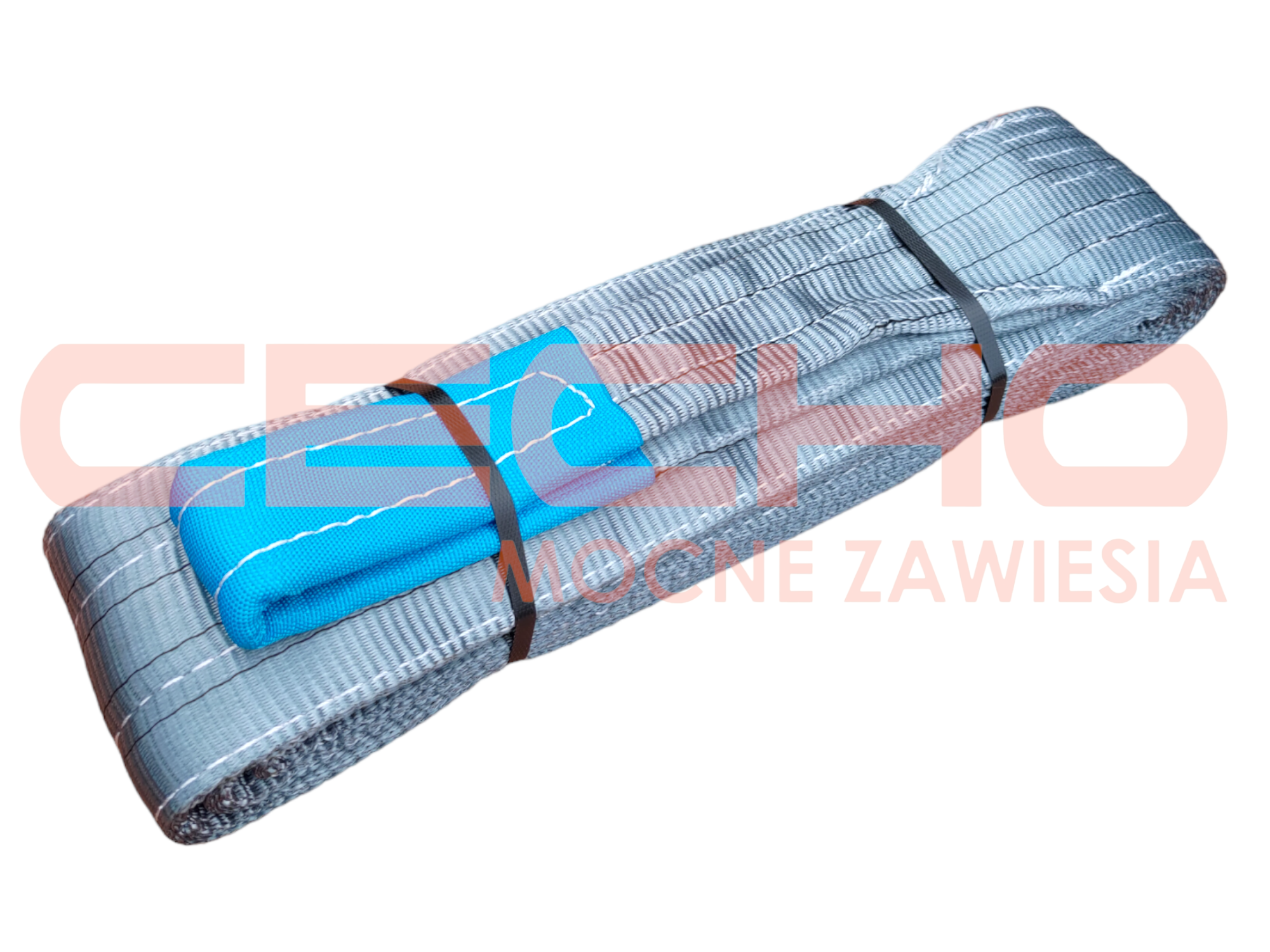

4 tTaśma 120 mm ↗

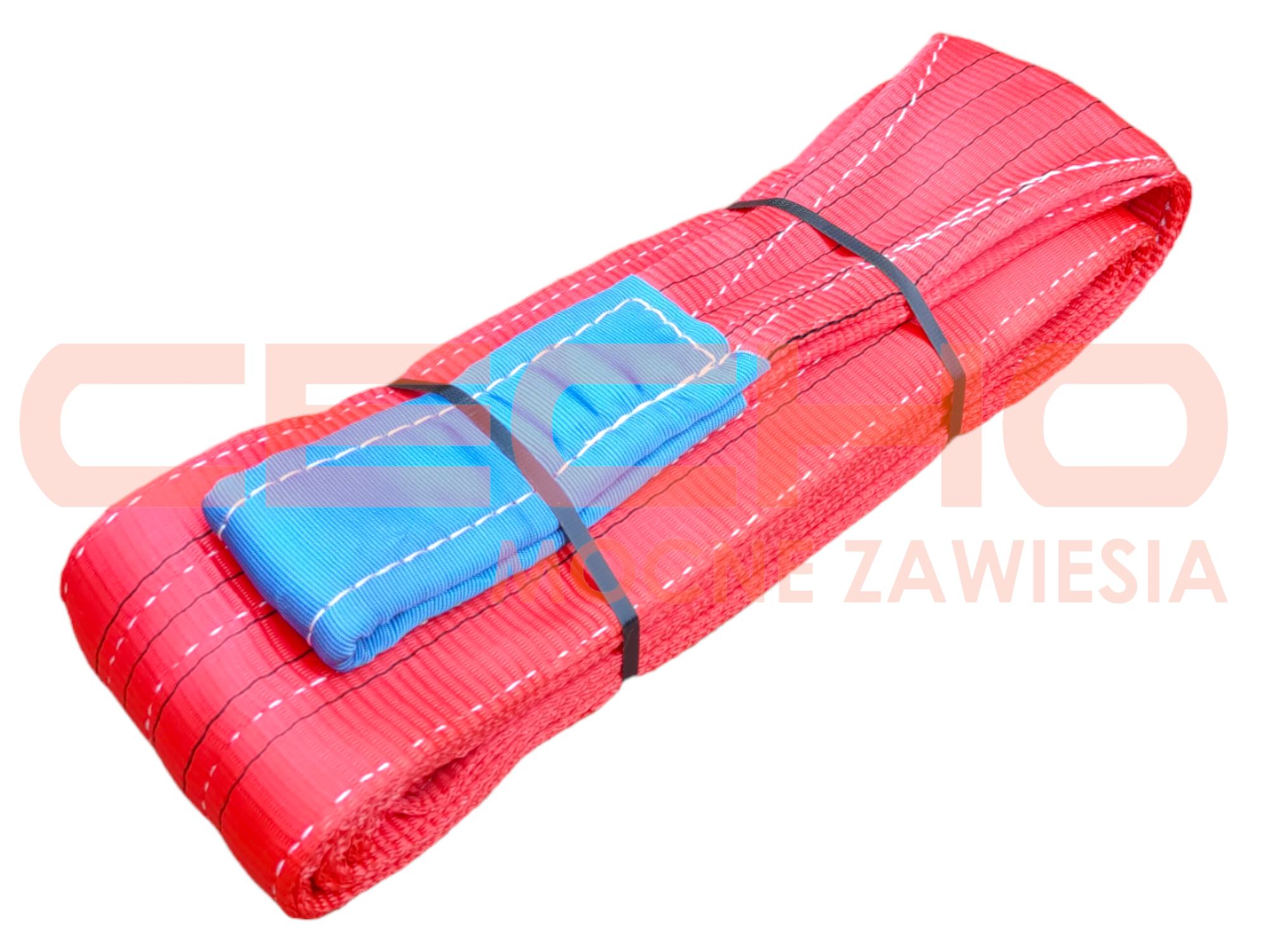

5 tTaśma 150 mm ↗

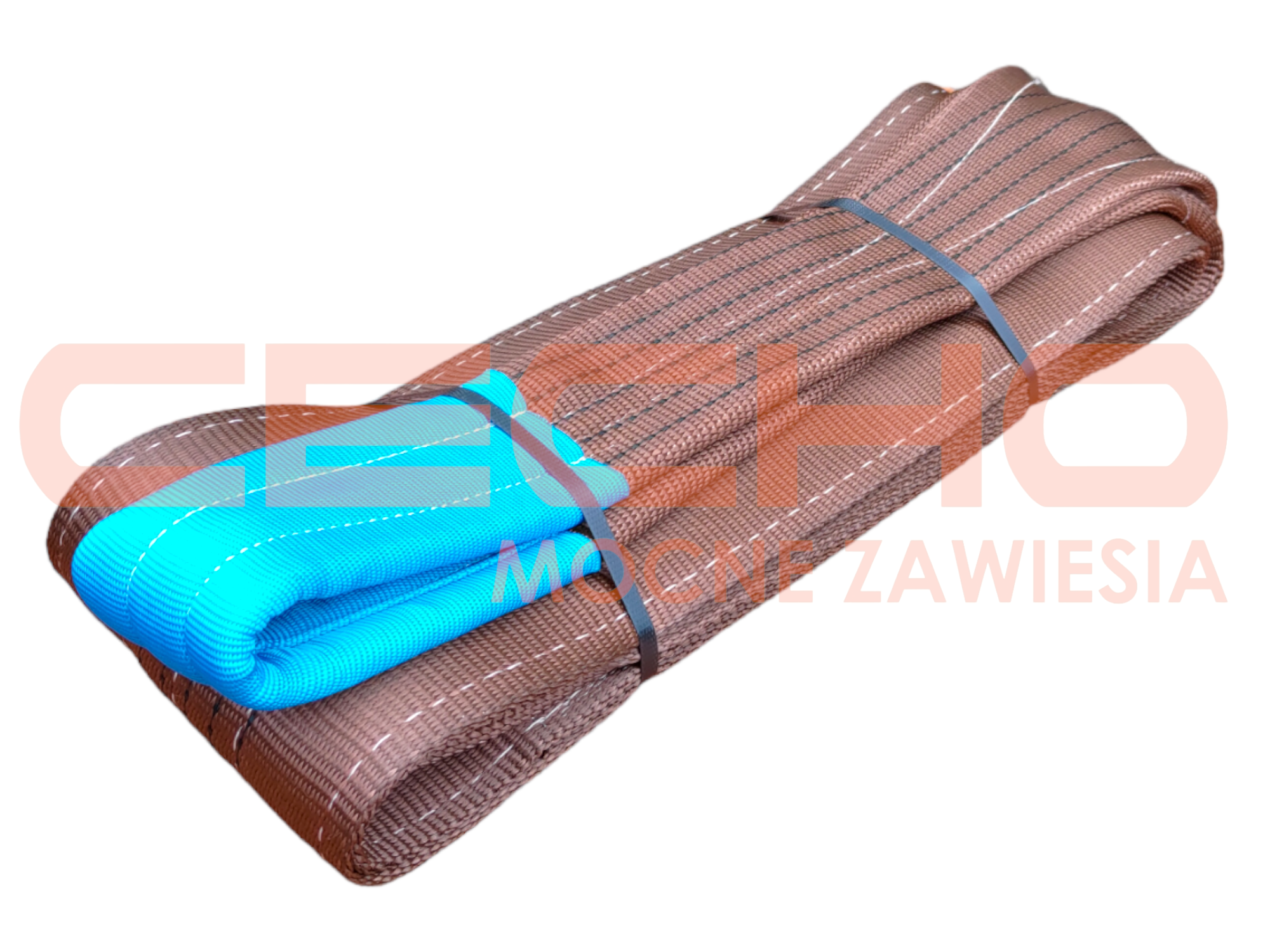

6 tTaśma 180 mm ↗

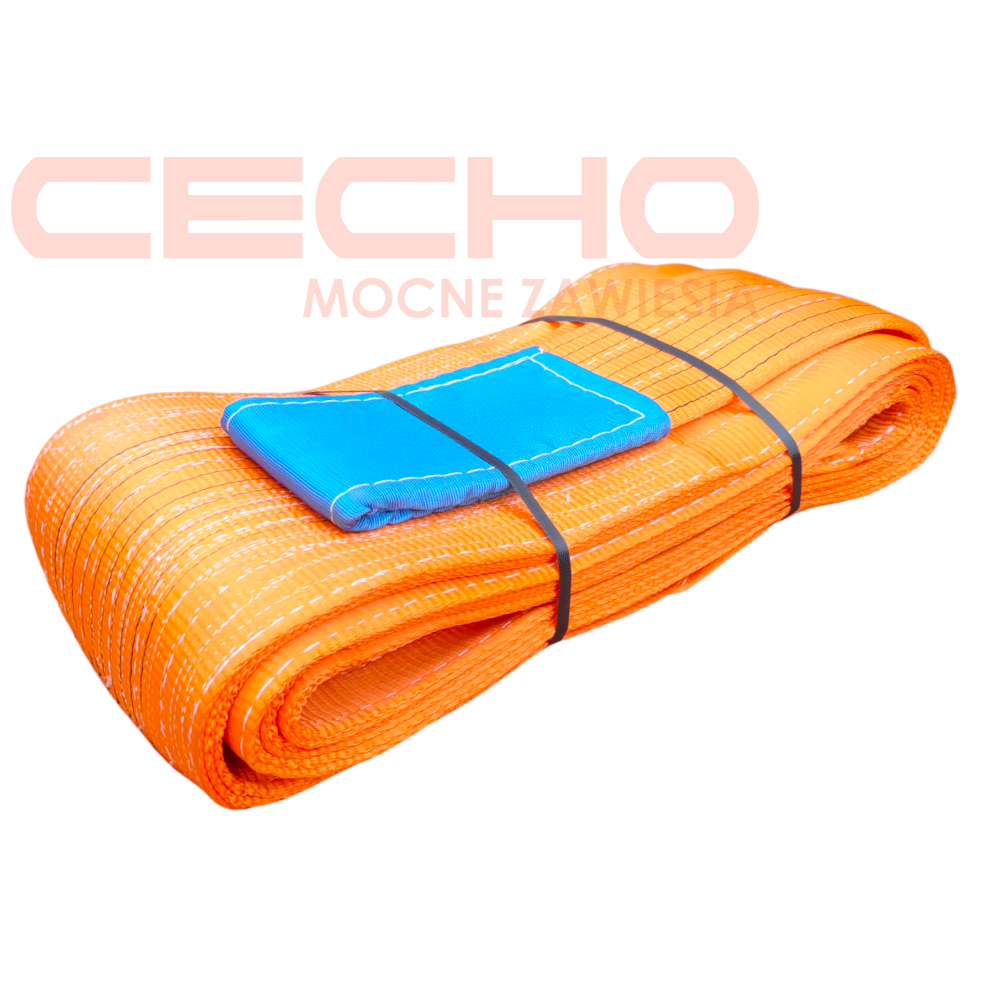

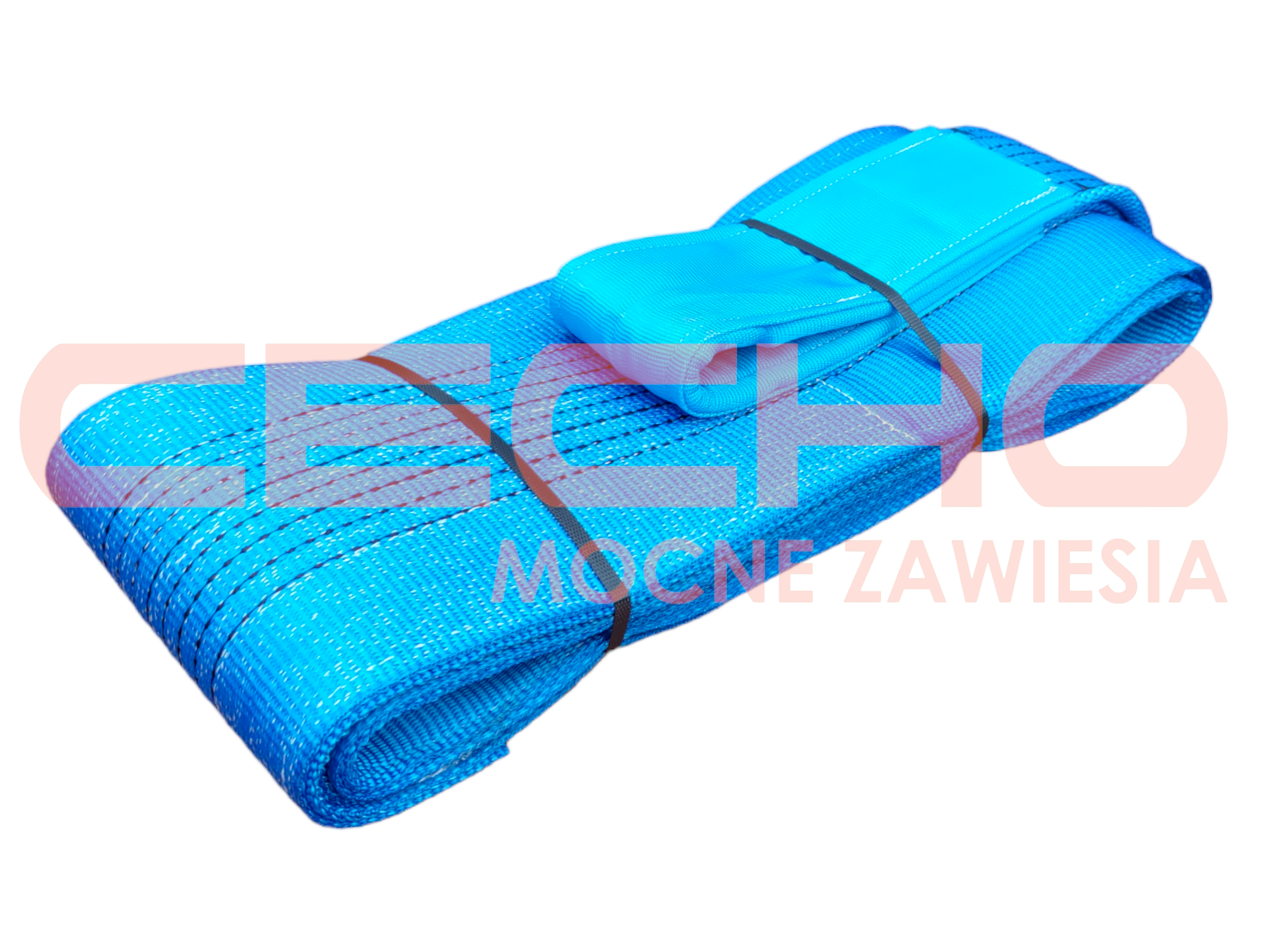

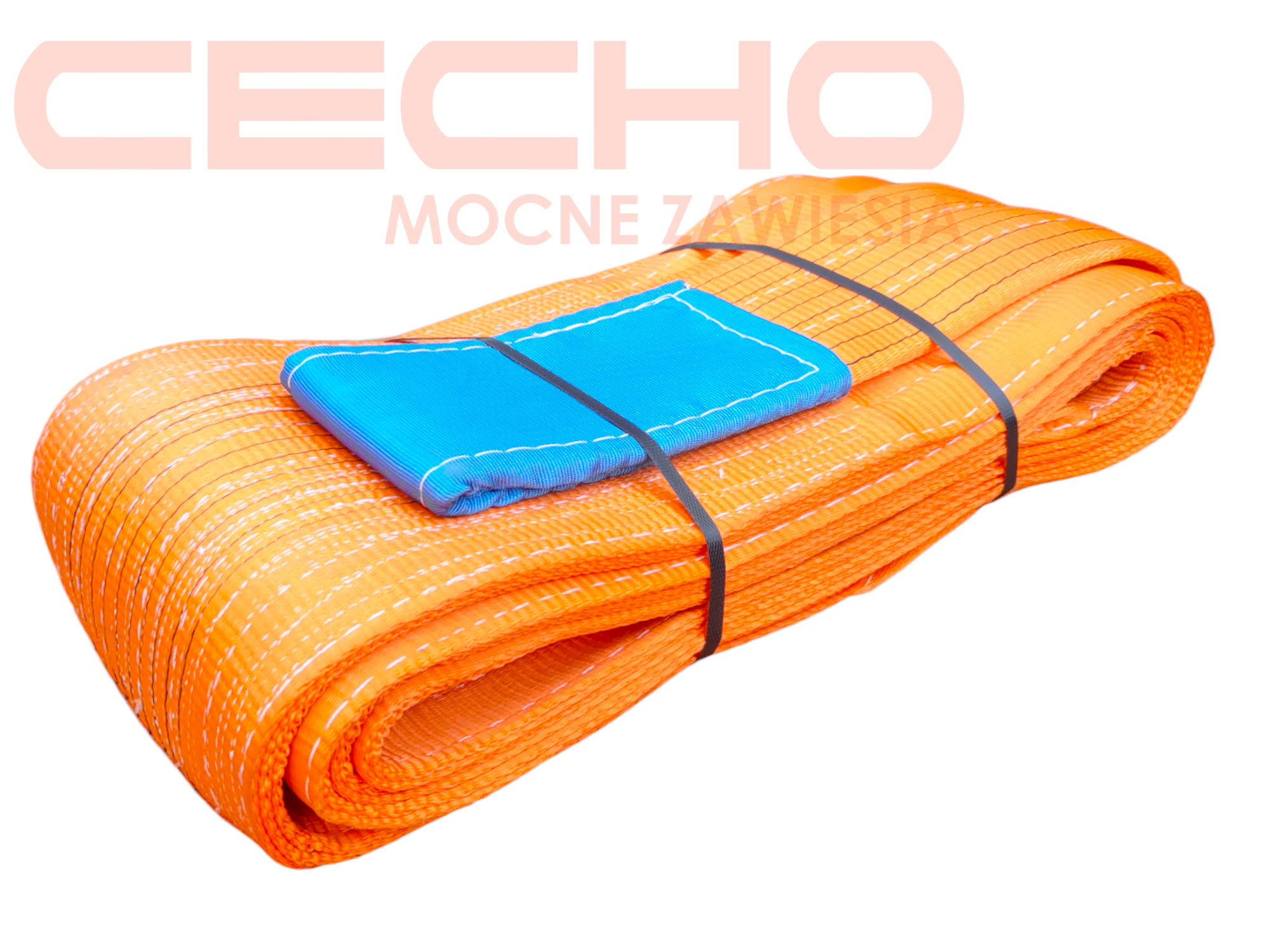

8 tTaśma 240 mm ↗10 tTaśma 300 mm ↗Podane DOR dotyczą układu podstawowego. Zdjęcia pokazują wykonania w różnych długościach i nie stanowią porównania w skali. O dopuszczalnym obciążeniu konkretnego zawiesia decyduje jego etykieta oraz sposób pracy.
DOBÓR DO ZADANIA
Ważny jest nie tylko tonaż.
Ten sam ładunek można podwiesić na różne sposoby. Dlatego dobór zaczynamy od tego, co i jak będzie podnoszone.
Długość i dopasowanie pętli
Określ długość roboczą L oraz wymiary haków lub punktów zaczepienia. Pętla powinna prawidłowo opierać się na elemencie nośnym.
Powierzchnia i warunki pracy
Wskaż krawędzie, temperaturę i kontakt z chemikaliami. Obszycie pętli nie zastępuje ochrony zawiesia przed przecięciem.
Kiedy rozważyć B-2?
Gdy potrzebne jest elastyczne zawiesie z pętlami, a jego wymiary, materiał i sposób ułożenia można dopasować do ładunku. Taśma rozkłada kontakt na swojej szerokości, lecz ochrona powierzchni i krawędzi wymaga osobnej oceny.
DANE TECHNICZNE
Wykonania B-2 Standard
Porównaj DOR, szerokość taśmy i wymiary pętli. Długość roboczą zawiesia ustalamy osobno.
DOR według sposobu podwieszenia
Poniżej podano wartości z tabeli CECHO po przeliczeniu na tony (t). Układy 1–5 odpowiadają rysunkom od lewej do prawej w materiale źródłowym. Oznaczenia 45° i 60° pozostają oznaczeniami tego rysunku; nie zastępują oceny geometrii podwieszenia ani instrukcji użytkowania. W razie wątpliwości prześlij nam szkic zadania.
 1. Podstawowy100%DOR [t] |  2. Zaciskowy80%DOR [t] |  3. Koszowy200%DOR [t] |  4. Rysunek 45°140%DOR [t] |  5. Rysunek 60°100%DOR [t] |
|---|---|---|---|---|
| 1 | 0,8 | 2 | 1,4 | 1 |
| 2 | 1,6 | 4 | 2,8 | 2 |
| 3 | 2,4 | 6 | 4,2 | 3 |
| 4 | 3,2 | 8 | 5,6 | 4 |
| 5 | 4 | 10 | 7 | 5 |
| 6 | 4,8 | 12 | 8,4 | 6 |
| 8 | 6,4 | 16 | 11,2 | 8 |
| 10 | 8 | 20 | 14 | 10 |
PARAMETRY WYMIAROWENa telefonie przesuń tabelę w bok →
| DOR podstawowe [t] | Taśma szerokość [mm] | Pętla wąska szerokość [mm] | Pętla standard szerokość [mm] | Pętla płaska szerokość [mm] | Pętla długość [mm] | Barwa |
|---|---|---|---|---|---|---|
| 1 | 30 | — | 30 | 30 | 280 | Fioletowa |
| 2 | 60 | 25 | 30 | 60 | 300 | Zielona |
| 3 | 90 | 35 | 45 | 90 | 400 | Żółta |
| 4 | 120 | 45 | 60 | 120 | 400 | Szara |
| 5 | 150 | 55 | 75 | 150 | 480 | Czerwona |
| 6 | 180 | 65 | 90 | 180 | 580 | Brązowa |
| 8 | 240 | 85 | 120 | 240 | 610 | Niebieska |
| 10 | 300 | 105 | 150 | 300 | 840 | Pomarańczowa |
Standard oznacza domyślny typ pętli w zestawieniu. „—” oznacza brak wartości w tabeli producenta.
Barwa pomaga rozpoznać DOR, ale nie zastępuje odczytania etykiety. Ta tabela nie jest instrukcją doboru nośności dla wszystkich układów podwieszenia.
MateriałPoliester (PES)
Współczynnik bezpieczeństwa7:1
Maks. temperatura*+100°C
DokumentyDeklaracja zgodności, instrukcja
*Dopuszczenie do pracy zależy także od środowiska i stanu zawiesia. Współczynnik 7:1 nie uprawnia do przekraczania DOR.

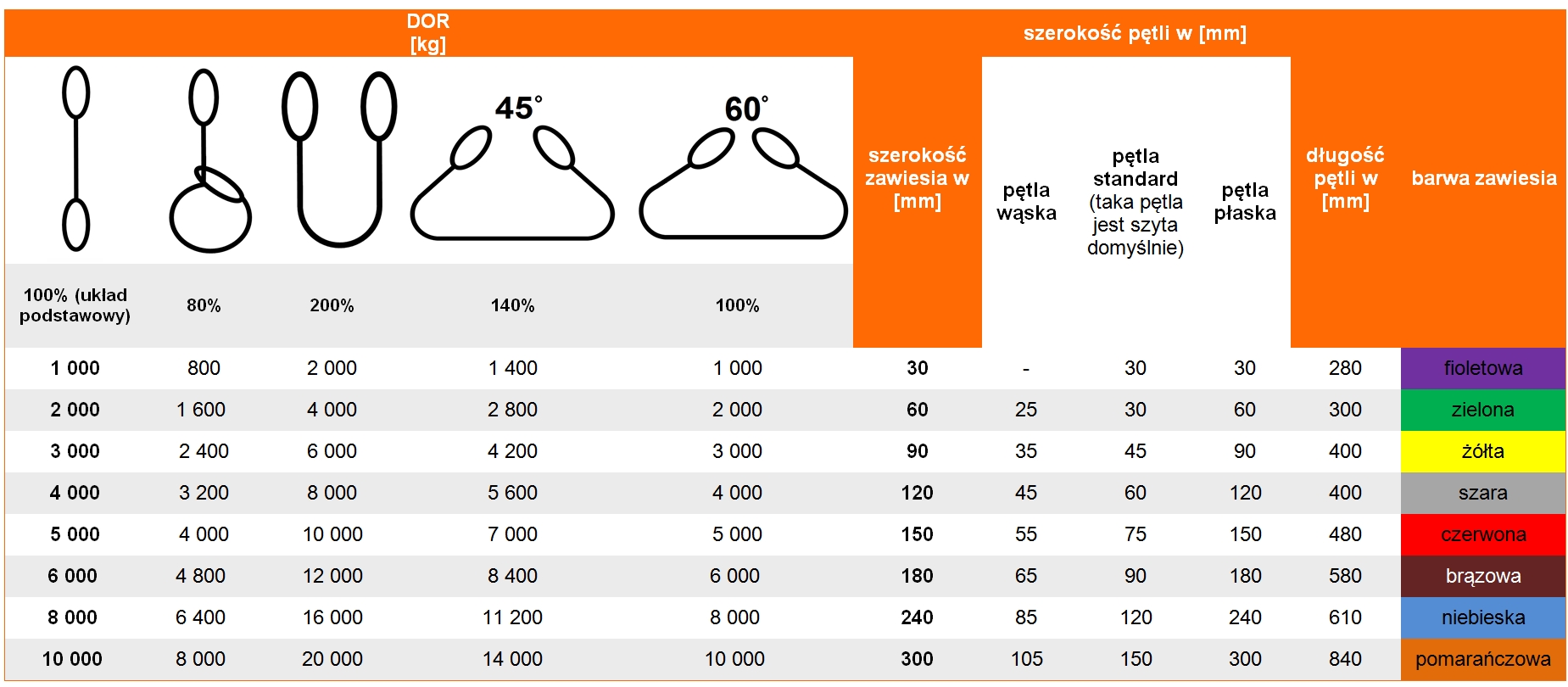

Oryginalna tabela CECHO z rysunkami układów
Powiększ rysunek ↗DŁUGOŚĆ I ZAKOŃCZENIA
Zmierz to, co decyduje
o dopasowaniu.
Długość roboczą L mierzymy między punktami nośnymi, zgodnie z rysunkiem. Nie należy utożsamiać jej z długością samej taśmy zużytej do uszycia zawiesia.
- Długość robocza L
- Wymiar potrzebny do zaplanowanego sposobu podnoszenia.
- Szerokość i długość pętli
- Dopasowanie do haka, szakli lub innego elementu nośnego.
- Szerokość taśmy
- Sprawdź miejsce ułożenia zawiesia i kontakt z ładunkiem.
DOKUMENTACJA Z PRODUKTEM
Deklaracja zgodności CE
i instrukcja użytkowania
Z zawiesiem otrzymujesz deklarację zgodności oraz instrukcję. To dokumenty potrzebne do identyfikacji wyposażenia i zapoznania się z zasadami jego użytkowania.
✓ Deklaracja zgodności✓ Instrukcja użytkowania✓ Oznakowanie zawiesia
Dodatkowe wymagania dokumentacyjne zakładu podaj w zapytaniu — potwierdzimy możliwości.
SERWIS I PRZEGLĄDY CECHO
Wsparcie także
w czasie eksploatacji
Wykonujemy okresowe kontrole zawiesi pasowych: w CECHO lub, po uzgodnieniu, u klienta. Ocenimy stan i oznakowanie sprzętu oraz wystawimy protokół z kontroli.
Poznaj zakres kontroli i przeglądów →Wynik kontroli określa dalsze postępowanie ze sprzętem. Przegląd nie oznacza automatycznego dopuszczenia ani naprawy uszkodzonej taśmy.
Przed użyciem: oznakowanie, stan i ochrona krawędzi
Sprawdź etykietę oraz stan taśmy, pętli i szwów. Nie używaj zawiesia uszkodzonego lub bez czytelnego oznakowania. Nie wiąż węzłów; unikaj skręceń i pracy zwiniętą taśmą. Przy krawędziach dobierz właściwą ochronę, a kontakt z chemikaliami skonsultuj przed zastosowaniem. Obowiązuje instrukcja dostarczona z zawiesiem.
Zobacz osłony zawiesi →WARTO WIEDZIEĆ
Przed zapytaniem
o B-2
Najważniejsze odpowiedzi dla osób dobierających wyposażenie do zakładu.
Czy zawiesie 2 t podniesie 2 t w każdym układzie?
Nie. DOR podstawowe odnosi się do określonego sposobu obciążenia. Inny układ, np. opasanie zaciskowe, zmienia dopuszczalne obciążenie. Przekaż nam masę ładunku i szkic planowanego podwieszenia; sam kolor lub liczba na etykiecie nie wystarczy do oceny całego zadania.
Czy mogę zamówić konkretną długość roboczą?
Tak, dla B-2 długość robocza jest określana według zamówienia. Podaj wymagany wymiar L między punktami nośnymi, DOR i liczbę sztuk. Możliwość wykonania oraz termin potwierdzimy dla konkretnej konfiguracji.
Czy obszycie pętli chroni zawiesie przed przecięciem?
Nie należy tak zakładać. Obszycie stanowi dodatkową ochronę strefy pętli, lecz nie zastępuje odpowiednio dobranej ochrony na krawędziach ładunku. Potrzebujemy informacji o ich geometrii, powierzchni oraz o możliwym przemieszczaniu taśmy.
Czy można przygotować zestawy dla kilku stanowisk?
Prześlij zestawienie: stanowisko, DOR, długość L, rodzaj pętli i liczba sztuk. Pomożemy uporządkować wykonania B-2 i przygotować ofertę. Jeśli zadania różnią się warunkami pracy, ocenimy je osobno.
Jakie dokumenty otrzymam z zawiesiem?
Do zawiesia dołączane są deklaracja zgodności oraz instrukcja użytkowania. Jeśli zakład wymaga dodatkowych danych lub konkretnego sposobu identyfikacji wyposażenia, wskaż to w zapytaniu — potwierdzimy możliwości.
DORADZTWO CECHO
Powiedz, co podnosisz.
Dobierzmy właściwe B-2.
Nie musisz znać gotowego oznaczenia. Opisz zadanie albo prześlij zdjęcie ładunku i miejsca zaczepienia.
Otwórz formularz zapytania ↗Formularz jest przypisany do tego produktu. Zapytanie nie jest zamówieniem.Do sprawnego doboru przydadzą się:
- 01Ładunek
Masa, wymiary, środek ciężkości.
- 02Sposób podnoszenia
Punkty zaczepienia, układ, długość L.
- 03Warunki i liczba sztuk
Krawędzie, temperatura, środowisko pracy.
Zdjęcie lub prosty szkic pomoże nam zadać właściwe pytania.
Potrzebujesz innego wykonania?Zobacz pozostałe zawiesia pasowe →
