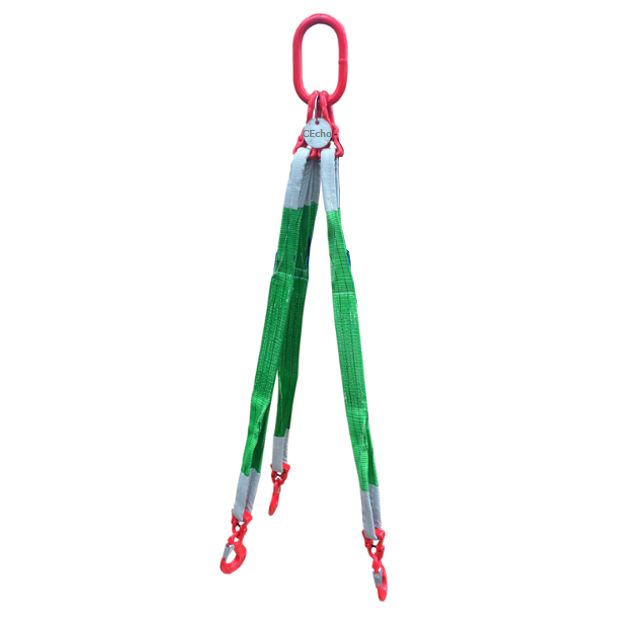

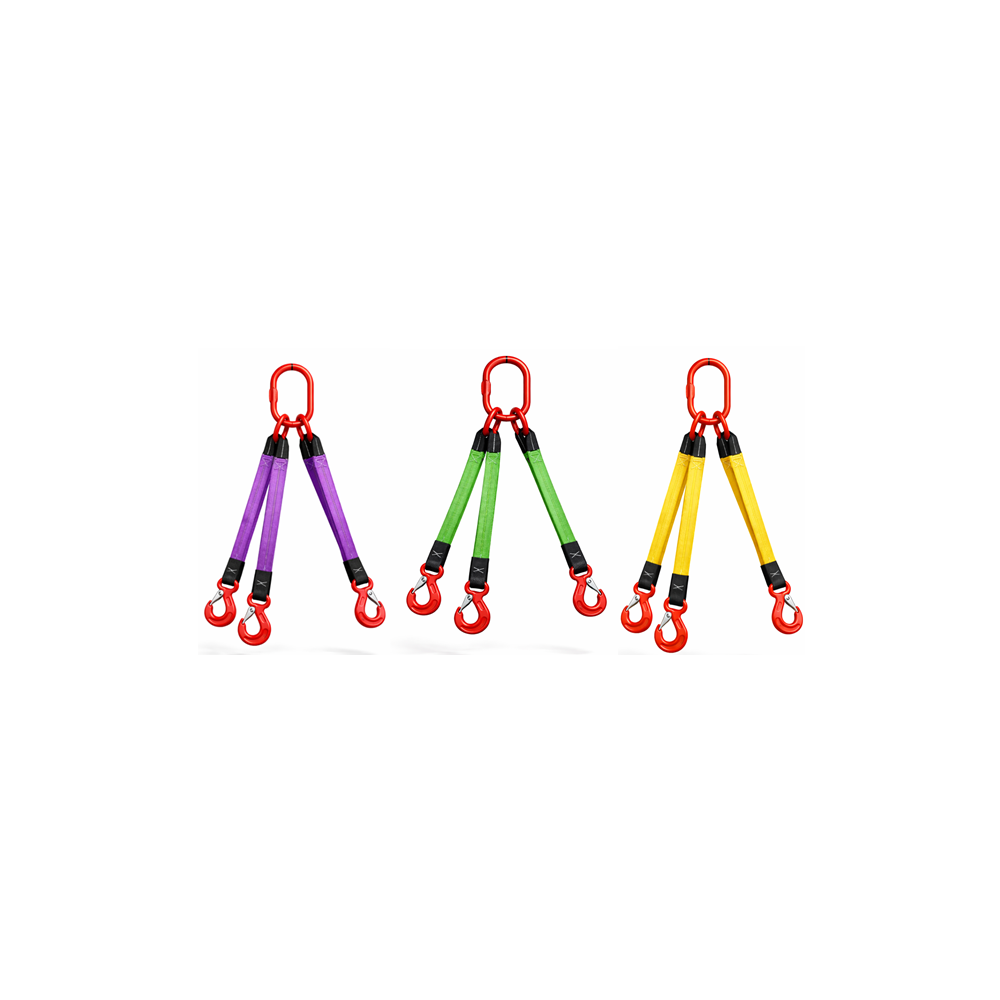

Zawiesie pasowe 3-cięgnowe
2 100–21 000 kgDOR przy β do 45°
Długość robocza L według zamówienia

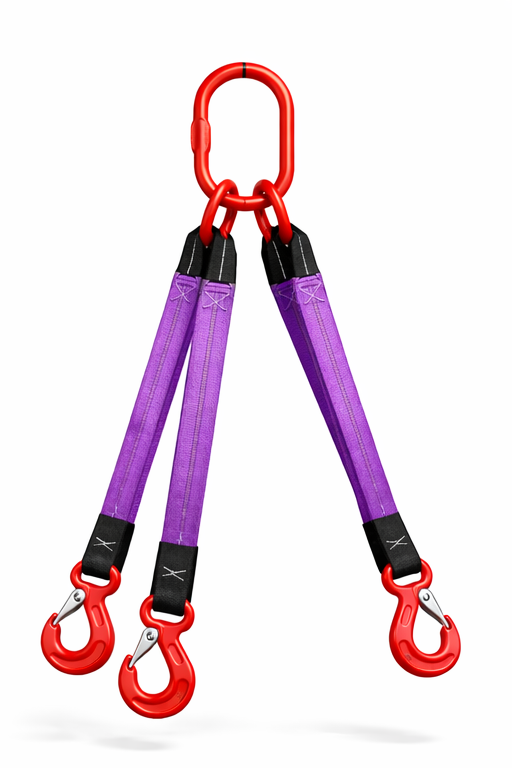

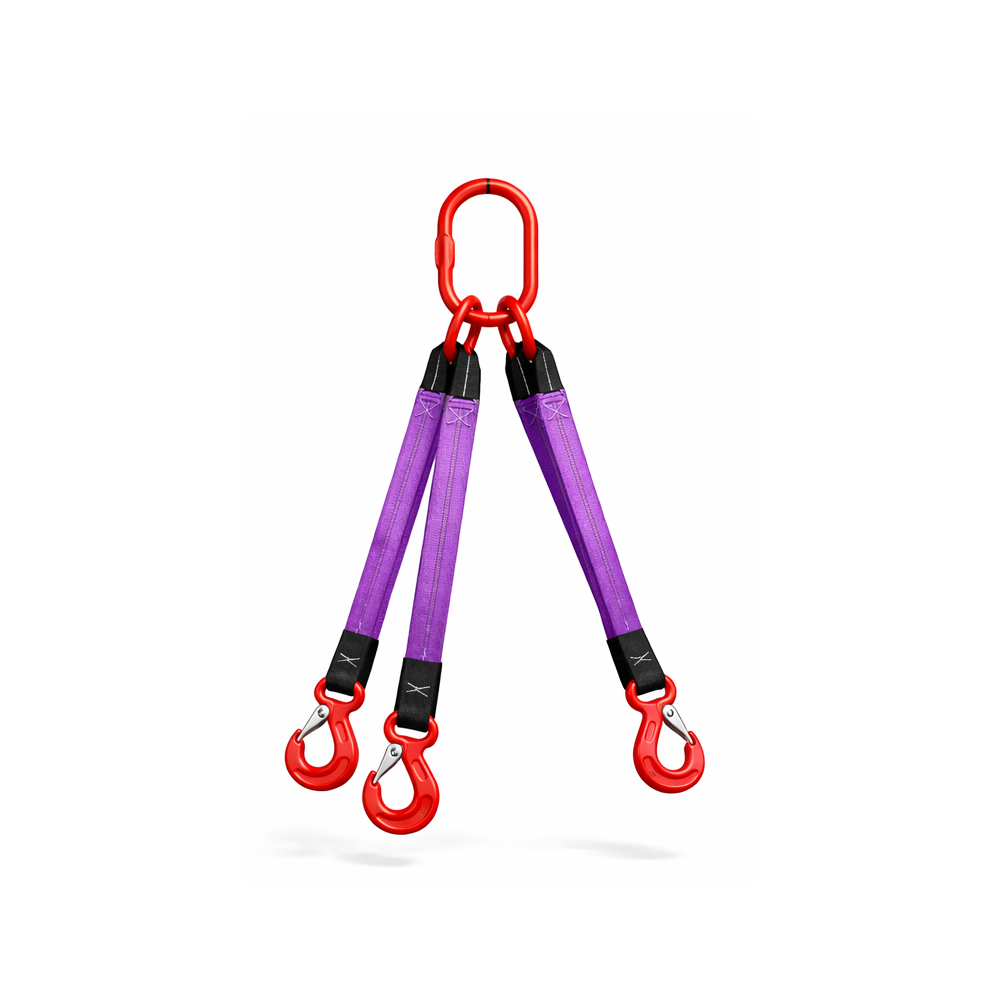

Trzy cięgna pasowe łączą osprzęt górny z trzema miejscami zaczepienia ładunku. Wykonanie dobieramy do geometrii tych punktów, środka ciężkości i planowanej pozycji elementu. DOR tabelaryczny trzeba odnieść do kąta pracy, a nie tylko do szerokości taśmy.
Pokaż trzy punkty zaczepienia.
Zapytaj o dobór i wycenę ↗+48 33 825 04 84biuro@cecho.plPrześlij dane ładunku lub szkic. Pomożemy określić wykonanie i przygotujemy ofertę dla firmy.
- Opis produktu
DOR ZESTAWUdo 21 000 kgPrzy β do 45°; drugi zakres w tabeli
MATERIAŁ I BUDOWAPES / 3 cięgnaTaśma poliestrowa
Osprzęt stalowy klasy 8
Osprzęt stalowy klasy 8
DŁUGOŚĆ ROBOCZA LNa zamówienieMiędzy punktami nośnymi
NORMA WYKONANIAPN-EN 1492-1Zawiesia pasowe do podnoszenia
i instrukcja użytkowania ↗WSPARCIE W EKSPLOATACJISerwis i przeglądyKontrole zawiesi
i kontakt techniczny CECHO ↗
DOR to dopuszczalne obciążenie robocze. Sprawdź układ pracy, etykietę i instrukcję.
DOBÓR DO ZADANIA
Dobierzmy geometrię całego podwieszenia.
Przed wyborem wykonania określamy ładunek, układ i warunki pracy.
L i dostępna wysokość
Wskaż L zgodnie z rysunkiem oraz ograniczenia wysokości. Układ musi uwzględniać kąty β.
Cały zestaw do zakładu
Opisz zakończenia, środowisko i kontakt taśmy z detalem. Podaj liczbę potrzebnych zestawów.
Kiedy rozważyć 3 cięgna?
Do ładunków z trzema przewidzianymi punktami podwieszenia. Rysunek ich położenia i wysokości ułatwia dobór długości oraz ocenę pracy zestawu.
DANE TECHNICZNE

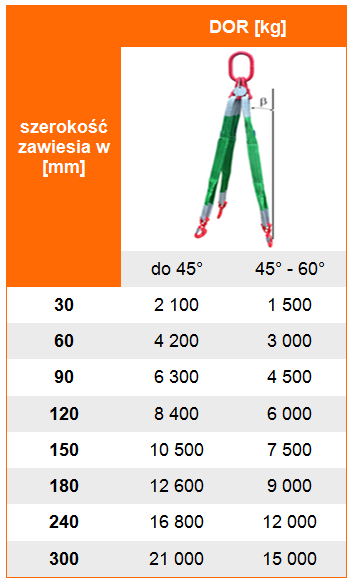

Tabela DOR — 3 cięgna
Szerokość zawiesia oraz DOR dla dwóch zakresów kąta β.
OBCIĄŻENIE ROBOCZE I UKŁADNa telefonie przesuń tabelę w bok →
| szerokość zawiesia w [mm] | DOR [kg]β — kąt cięgna względem pionu | |
|---|---|---|
| do 45° | 45° - 60° | |
| 30 | 2 100 | 1 500 |
| 60 | 4 200 | 3 000 |
| 90 | 6 300 | 4 500 |
| 120 | 8 400 | 6 000 |
| 150 | 10 500 | 7 500 |
| 180 | 12 600 | 9 000 |
| 240 | 16 800 | 12 000 |
| 300 | 21 000 | 15 000 |
Źródłowa tabela zawiera DOR dla β do 45° i 45° - 60°. Dane odpowiadają zestawowi 3-cięgnowemu; nie są nośnością pojedynczej taśmy.
Obowiązują oznakowanie i instrukcja zestawu.
Współczynnik: taśma7
Współczynnik: stal4
Maks. temperatura pracyDo 100°C
Ochrona pętliTaśma poliestrowa
Współczynniki bezpieczeństwa nie uprawniają do przekraczania DOR. Temperaturę należy odnieść także do środowiska i warunków użycia.
DŁUGOŚĆ I POŁĄCZENIA
Podaj wymiar L
między punktami nośnymi.

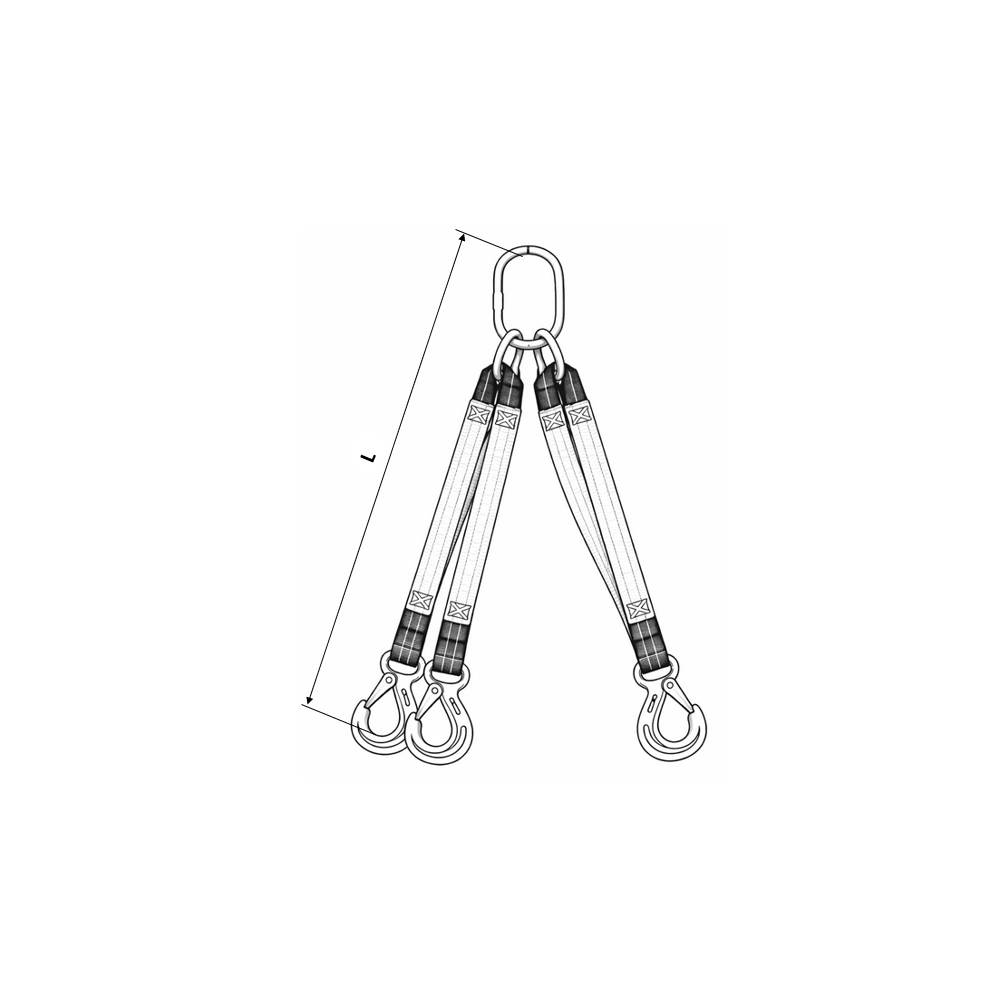

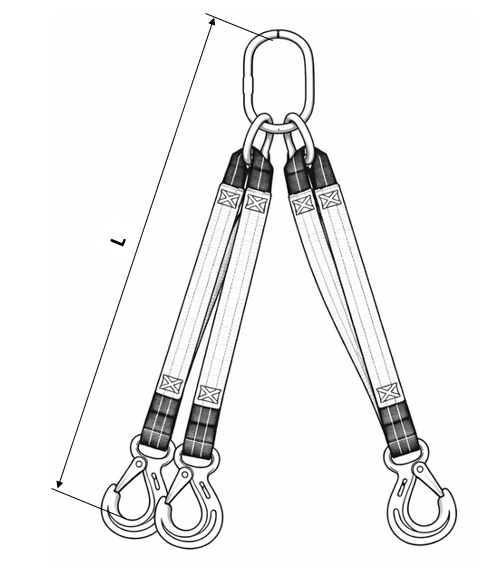

L pokazano wzdłuż cięgna między punktami nośnymi. Różne wysokości zaczepów lub niesymetrię zgłoś przed ustaleniem wykonania.
β mierzymy między cięgnem a pionem.
Prześlij rysunek do doboru →Powiększ wykonanie ↗Powiększ rysunek ↗OSPRZĘT DO DOBORU

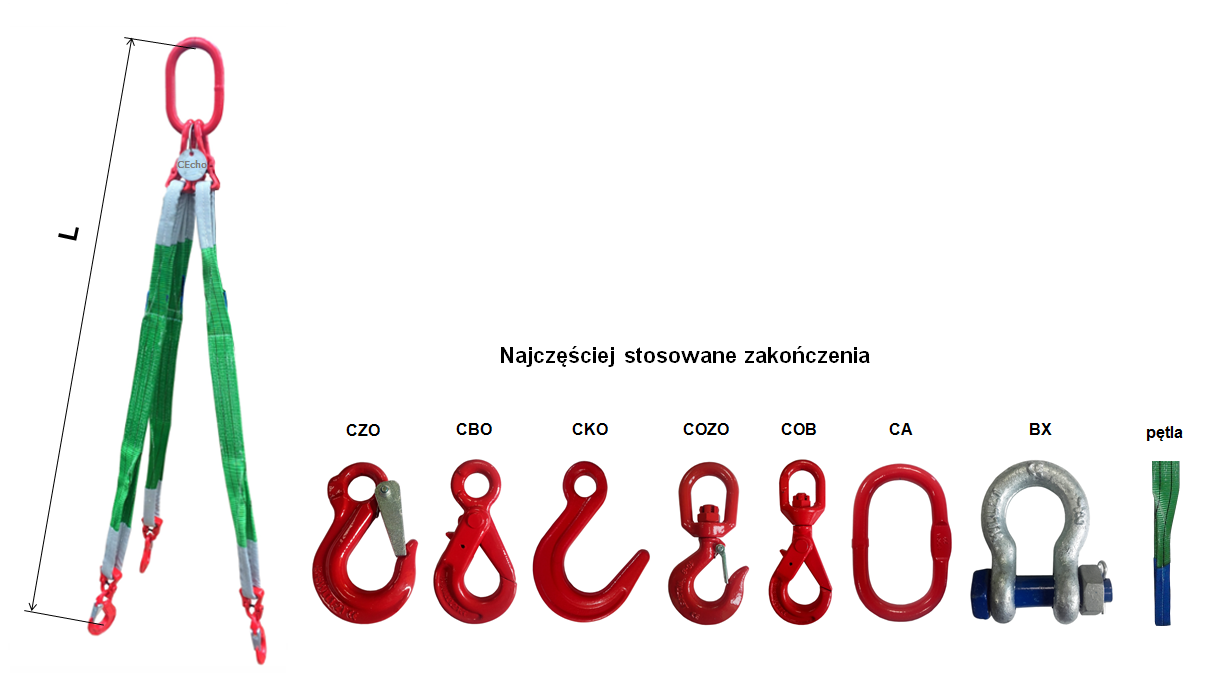

Najczęściej stosowane zakończenia
Zakończenie dobieramy do kształtu i wymiarów punktu zaczepienia, wymaganego DOR oraz sposobu pracy zawiesia. Prześlij zdjęcie zaczepu lub rysunek. Możliwość zastosowania konkretnego zakończenia i jego rozmiar potwierdzamy przy doborze — nie każde wykonanie jest dostępne dla każdego DOR.
Oznaczenia: CZO · CBO · CKO · COZO · COB · CA · BX · pętla.
DOKUMENTACJA Z PRODUKTEM
Deklaracja zgodności CE
i instrukcja użytkowania
Zawiesie otrzymuje deklarację zgodności i instrukcję. Przed użyciem porównaj dokumenty z oznakowaniem zestawu. Dodatkowe wymagania zakładu podaj w zapytaniu.
✓ Deklaracja zgodności✓ Instrukcja użytkowania✓ Oznakowanie zawiesia
SERWIS I PRZEGLĄDY CECHO
Wsparcie także
w czasie eksploatacji
Przeglądy i ocenę wyposażenia uzgodnij z Dariuszem Skwarkiem. Kontrola nie oznacza automatycznej możliwości naprawy uszkodzonej taśmy.
Poznaj zakres kontroli i przeglądów →Sprawdź cały zestaw, nie tylko taśmę
Sprawdź etykietę, taśmy, szwy, osprzęt i zabezpieczenia. Uszkodzonego lub nieidentyfikowalnego zestawu nie używaj do czasu oceny.
Nie wyznaczaj DOR przez sumowanie nośności pojedynczych cięgien ani zakładanie równego podziału masy bez oceny geometrii. Krawędzie i chemikalia wymagają osobnej oceny. Obszycie pętli nie gwarantuje odporności na przecięcie. Obowiązuje instrukcja zawiesia.
Dobierz ochronę zawiesia →WARTO WIEDZIEĆ
Przed zapytaniem
o wykonanie 3-cięgnowe
Czy każde cięgno przenosi jedną trzecią masy?
Nie należy tak przyjmować bez oceny. Środek ciężkości, punkty podwieszenia i długości wpływają na rozkład sił.
Czy można pominąć jedno z cięgien?
Nie korzystaj wtedy z DOR układu 3-cięgnowego. Zmianę sposobu użycia trzeba ocenić według instrukcji i właściwej konfiguracji.
Czy długość L mierzy się pionowo pod hakiem?
Nie. Rysunek przedstawia L wzdłuż cięgna między punktami nośnymi. Dołącz szkic, jeśli wymiary zakładowe są opisane inaczej.
DORADZTWO CECHO
Pokaż trzy punkty zaczepienia.
Prześlij rysunek, masę i wymagane położenie elementu. Dobierzemy długości, osprzęt i wykonanie do zadania w Twoim zakładzie.
Przejdź do formularza kontaktowego ↗W formularzu podaj: Zawiesie pasowe 3-cięgnowe. Zapytanie nie jest zamówieniem.Do sprawnego doboru przydadzą się:
- 01Ładunek
Masa, wymiary i środek ciężkości.
- 02Podwieszenie
Punkty zaczepienia, długość L i kąty β.
- 03Warunki i zakres dostawy
Zakończenia, środowisko i liczba sztuk.
Zdjęcie lub szkic ułatwi przygotowanie konkretnej propozycji.
