Strona główna » Produkty » Zawiesia pasowe tekstylne » Zawiesie pasowe zakończone ogniwami płaskimi typ C-2

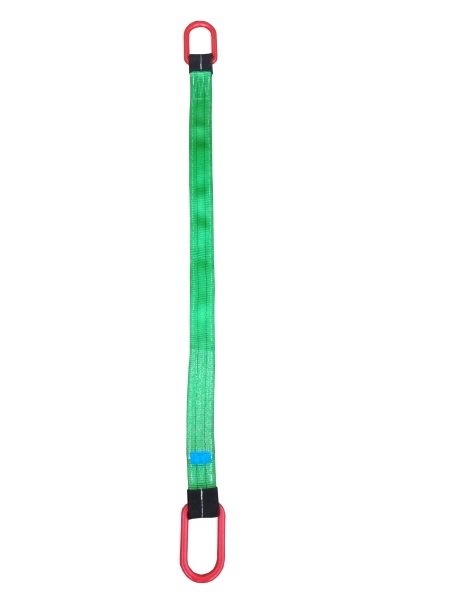

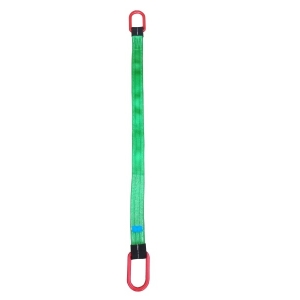

Zawiesie pasowe zakończone ogniwami płaskimi typ C-2
1 000–20 000 kgDOR w układzie podstawowym
Długość robocza według zamówienia
Taśma poliestrowa zakończona stalowymi ogniwami klasy 8 o płaskiej podstawie. Dobierzemy DOR, długość L i dopasowanie ogniw do punktów nośnych.
Dobierzmy zawiesie do Twojego zadania.
Zapytaj o dobór i wycenę ↗+48 33 825 04 84biuro@cecho.plPrześlij dane ładunku lub zdjęcie. Pomożemy ustalić wykonanie i przygotujemy ofertę.
- Opis produktu
DOR PODSTAWOWE1 000–20 000 kg11 wykonań w tabeli
MATERIAŁ I BUDOWAPES + ogniwaOgniwa stalowe klasy 8
DŁUGOŚĆ ROBOCZA LNa wymiarMiędzy punktami nośnymi
NORMA WYKONANIAPN-EN 1492-1Zawiesia pasowe do podnoszenia
DOR oznacza dopuszczalne obciążenie robocze. Wartość dla konkretnego zadania zależy od wykonania zawiesia, sposobu podwieszenia i warunków pracy.
DOBÓR DO ZADANIA

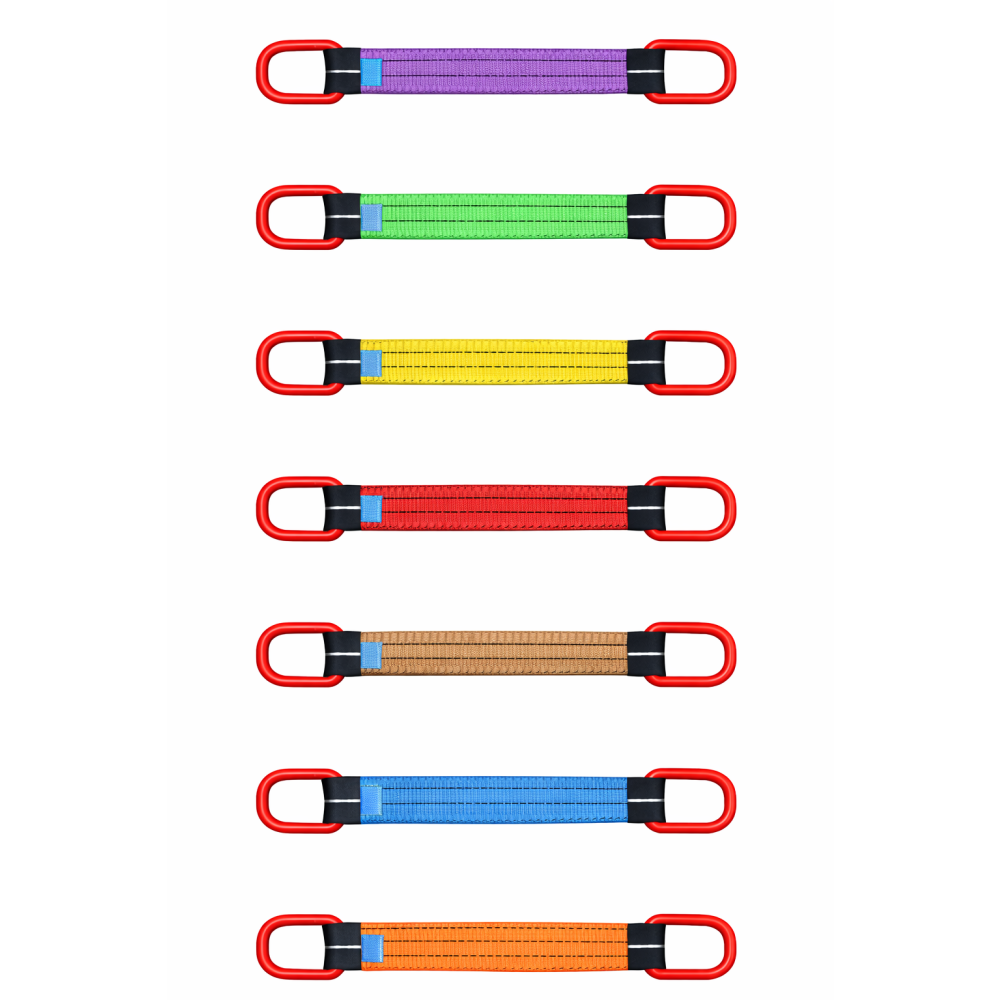

Zawiesie pasowe C-2 — taśma z ogniwami płaskimi
C-2 łączy taśmę poliestrową ze stalowymi ogniwami klasy 8, zaszytymi na obu końcach. Płaska podstawa ogniwa jest miejscem oparcia taśmy. To rozwiązanie wymaga doboru zarówno części tekstylnej, jak i połączenia metalowego z hakiem urządzenia lub innym elementem nośnym.
Długość i dopasowanie ogniw
Określ L między punktami nośnymi oraz wymiary haka lub innego połączenia. Zdjęcie końcówki dotychczasowego zawiesia ułatwi identyfikację.
Kontakt z ładunkiem
Opisz powierzchnię, krawędzie, temperaturę i środowisko. Osłona w strefie ogniw nie zastępuje ochrony taśmy w miejscu styku z ładunkiem.
Zastosowanie i dopasowanie
Do połączeń, w których wymagane są stalowe ogniwa końcowe przy tekstylnej części nośnej. Przed doborem sprawdzamy, czy geometria ogniwa pozwala na prawidłowe osadzenie na haku oraz swobodne ustawienie zawiesia w planowanym kierunku obciążenia.
DANE TECHNICZNE
Wykonania C-2 i układy pracy
Porównaj wartości dla układu podstawowego oraz pozostałych schematów. Długość roboczą i dopasowanie do zadania ustalamy osobno.
DOR I SZEROKOŚĆ ZAWIESIANa telefonie przesuń tabelę w bok →
| DOR [kg] | szerokość zawiesia w [mm] | ||||
|---|---|---|---|---|---|
| 100% (układ podstawowy) | 80% | 200% | 45° / 140% | 60° / 100% | |
| 1 000 | 800 | 2 000 | 1 400 | 1 000 | 30 |
| 2 000 | 1 600 | 4 000 | 2 800 | 2 000 | 60 |
| 3 000 | 2 400 | 6 000 | 4 200 | 3 000 | 90 |
| 4 000 | 3 200 | 8 000 | 5 600 | 4 000 | 120 |
| 5 000 | 4 000 | 10 000 | 7 000 | 5 000 | 150 |
| 6 000 | 4 800 | 12 000 | 8 400 | 6 000 | 180 |
| 8 000 | 6 400 | 16 000 | 11 200 | 8 000 | 240 |
| 10 000 | 8 000 | 20 000 | 14 000 | 10 000 | 300 |
| 12 000 | 9 600 | 24 000 | 16 800 | 12 000 | 180 |
| 16 000 | 12 800 | 32 000 | 22 400 | 16 000 | 240 |
| 20 000 | 16 000 | 40 000 | 28 000 | 20 000 | 300 |
Od 12 000 kg C-2 ma cztery warstwy taśmy. Dlatego szerokość wiersza 12 000 kg wynosi 180 mm, a wykonania 10 000 kg — 300 mm. Wymiary ogniw potwierdzamy osobno.
Podpisy 45° i 60° zachowano zgodnie ze źródłowymi rysunkami poniżej. Nie zastępują one instrukcji ani doboru układu do konkretnego ładunku.

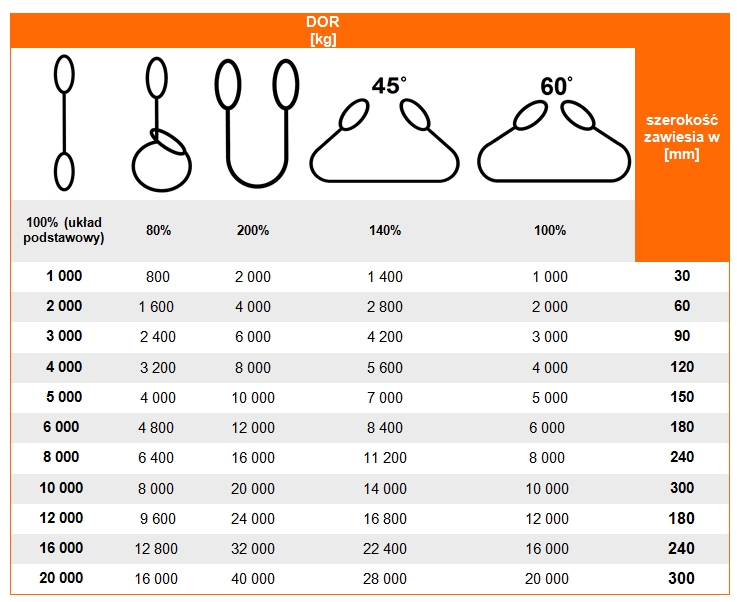

Zobacz oryginalne schematy pracy i tabelę źródłową
Źródłowy materiał CECHO pokazuje układy odpowiadające kolejnym kolumnom. Oznaczeń kątowych nie rozszerzamy o dodatkowe zakresy ani własną oś odniesienia.
Powiększ oryginał ↗MateriałPoliester (PES)
Współczynnik bezpieczeństwaTaśma: 7; ogniwa: 4
Maks. temperatura*+100°C
Liczba warstw2; od 12 000 kg: 4
*Dopuszczenie do pracy zależy również od środowiska, stanu zawiesia i instrukcji. Współczynnik bezpieczeństwa nie uprawnia do przekraczania DOR.
Powiększ rysunek ↗DŁUGOŚĆ I DOPASOWANIE
Podaj wymiar, który decyduje o dopasowaniu

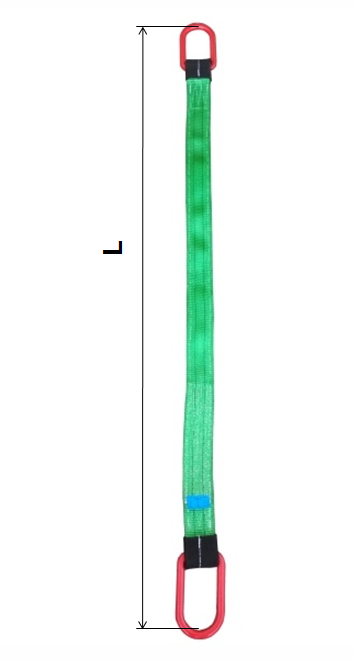

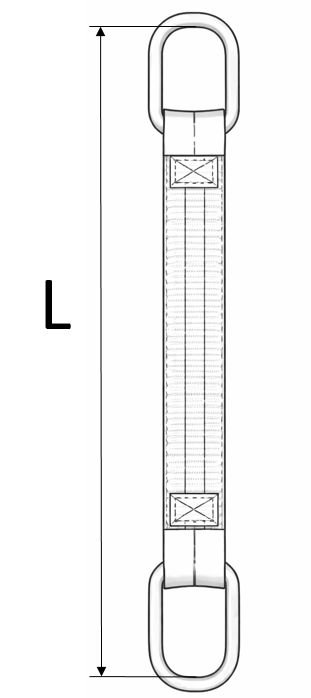

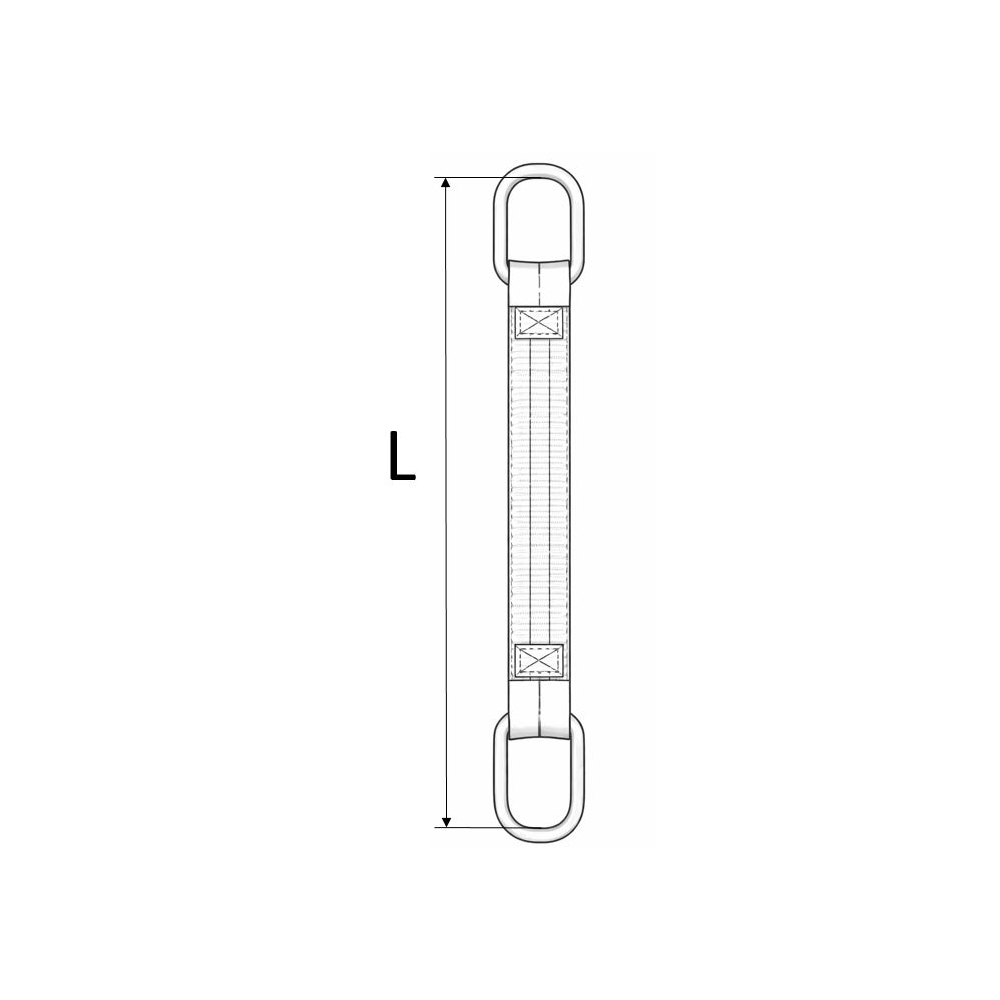

Rysunek C-2 pokazuje długość roboczą L od górnego do dolnego punktu nośnego ogniw. Wymiar obejmuje połączenie z końcówkami stalowymi — nie jest długością samej części pasowej. Wymiary prześwitu i podstawy ogniw trzeba potwierdzić dla wybranego wykonania.
- Długość robocza L
- Obejmuje całe zawiesie między punktami nośnymi ogniw.
- Dopasowanie ogniw
- Podaj wymiary haka i zdjęcie przewidywanego połączenia.
- Szerokość taśmy
- Porównuj ją z uwzględnieniem liczby warstw wykonania.
DOKUMENTACJA Z PRODUKTEM
Deklaracja zgodności i instrukcja użytkowania
Z zawiesiem otrzymujesz deklarację zgodności oraz instrukcję użytkowania. Sprawdź, czy oznakowanie i dokumenty odpowiadają dostarczonemu wykonaniu. Dodatkowe wymagania zakładu lub odbiorcy wskaż w zapytaniu.
✓ Deklaracja zgodności✓ Instrukcja użytkowania✓ Oznakowanie zawiesia
Dodatkowe wymagania dokumentacyjne potwierdzimy dla konkretnego zamówienia.
SERWIS I PRZEGLĄDY CECHO
Wsparcie również w czasie eksploatacji
Sprawy kontroli, przeglądów i oceny istniejących zawiesi kieruj do Dariusza Skwarka. Kontrola nie oznacza automatycznego dopuszczenia ani możliwości naprawy uszkodzonej taśmy.
Poznaj zakres kontroli i przeglądów →Wynik kontroli określa dalsze postępowanie ze sprzętem. Przegląd nie oznacza automatycznego dopuszczenia ani naprawy uszkodzonej taśmy.
Kontroluj taśmę i oba ogniwa
Sprawdź etykietę, taśmę, szwy i stan zakończeń stalowych przed użyciem. Wątpliwości dotyczące zużycia lub odkształceń wymagają oceny; nie zastępuje jej odczyt szerokości taśmy.
Nie traktuj ogniw klasy 8 jako elementów niewrażliwych na korozję ani jako zgodnych z dowolnym hakiem. Obowiązują zasady użytkowania konkretnego zestawu i jego instrukcja.
Sposób ułożenia, krawędzie i środowisko pracy wpływają na dobór. Współczynniki bezpieczeństwa taśmy oraz ogniw nie są dopuszczalnym przeciążeniem zawiesia.
WARTO WIEDZIEĆ
Przed zapytaniem o C-2
Odpowiedzi dla osób dobierających wyposażenie do zadania w firmie.
Czy każde C-2 ma dwie warstwy taśmy?
Nie. W obecnym opisie rodziny wykonania od 12 000 kg mają cztery warstwy. Dlatego szerokości taśmy nie należy porównywać bez uwzględnienia budowy danego wykonania.
Czy ogniwo będzie pasowało do dowolnego haka?
Nie należy tego zakładać. Prześlij wymiary haka i zdjęcie połączenia, aby sprawdzić prześwit, oparcie oraz możliwość prawidłowego ustawienia ogniwa pod obciążeniem.
Czy współczynnik bezpieczeństwa całego C-2 wynosi 7?
Dane źródłowe rozdzielają współczynniki: 7 dla taśmy i 4 dla ogniw stalowych. Nie podajemy jednej wartości 7 dla całego zestawu. Żaden z tych współczynników nie pozwala przekraczać DOR.
Jak podać długość C-2 do zamówienia?
Podaj wymiar L między punktami nośnymi na końcach ogniw, zgodnie z rysunkiem. Jeżeli zastępujesz istniejące zawiesie, dołącz zdjęcie etykiety i całego wyrobu.
Czy ochronna taśma przy ogniwie wystarcza na ostre krawędzie?
Nie. To ochrona strefy połączenia z ogniwem. Krawędzie ładunku wymagają osobnej oceny oraz odpowiednio dobranych zabezpieczeń.
DORADZTWO CECHO
Dopasujmy C-2 do Twojego połączenia
Prześlij masę ładunku, długość L, zdjęcie haka i liczbę sztuk. Sprawdzimy wykonanie taśmy oraz dopasowanie ogniw i przygotujemy ofertę.
Otwórz formularz kontaktowy ↗W formularzu wskaż C-2. Zapytanie nie jest zamówieniem.Do sprawnego doboru przydadzą się:
- 01Ładunek
Masa, środek ciężkości i sposób podnoszenia.
- 02Długość oraz połączenia
L, wymiary haka, zdjęcia punktów nośnych.
- 03Warunki i liczba sztuk
Krawędzie, temperatura, środowisko i wymagania zakładu.
Zdjęcie lub prosty szkic pomoże nam zadać właściwe pytania.
