Zawiesie pasowe pętlowe typ B-1
500–5000 kgDOR w układzie podstawowym
Długość robocza według zamówienia
Jednowarstwowe zawiesie pasowe pętlowe B-1 z poliestru, z DOR w układzie podstawowym od 500 do 5 000 kg. Długość robocza L według zamówienia; dobór wykonania pętli do sposobu podwieszenia i osprzętu.
Dobierz B-1 do swojego ładunku
Zapytaj o dobór B-1 ↗+48 33 825 04 84biuro@cecho.plPrześlij masę ładunku, sposób podwieszenia, długość L i informacje o osprzęcie. Pomożemy ustalić właściwy DOR oraz wykonanie pętli.
- Opis produktu
DOR PODSTAWOWE500–5000 kg8 wielkości w tabeli
MATERIAŁ I BUDOWAPES / 1 warstwaPętle z ochroną poliestrową
DŁUGOŚĆ ROBOCZA LNa wymiarMiędzy punktami nośnymi
NORMA WYKONANIAPN-EN 1492-1Zawiesia pasowe do podnoszenia
DOR oznacza dopuszczalne obciążenie robocze. Obciążenie dla konkretnego zadania zależy również od sposobu podwieszenia i warunków pracy.
DOBÓR DO ZADANIA
B-1 — jednowarstwowe zawiesie z pętlami
Jedna warstwa taśmy. Wymiary dobrane do Twojego sposobu podnoszenia.
Zawiesie B-1 jest szyte z jednej warstwy taśmy poliestrowej i zakończone pętlami z ochroną poliestrową. To osobne wykonanie katalogowe: nie należy dobierać jego nośności na podstawie szerokości innego typu zawiesia. W tabeli B-1 znajdziesz osiem wielkości, od 500 do 5 000 kg DOR w układzie podstawowym.
Przy doborze sprawdzamy nie tylko masę ładunku. Istotne są sposób podwieszenia, położenie środka ciężkości, dostępne miejsca podparcia i warunki styku taśmy z ładunkiem. Przekazanie tych danych ułatwia dobranie konkretnego wykonania zamiast samego nominalnego DOR.
Długość i dopasowanie pętli
Określ długość L i wymiary haka lub punktów nośnych. Dobierz wykonanie i wymiary pętli według tabeli tego modelu.
Powierzchnia i warunki pracy
Wskaż krawędzie, temperaturę i kontakt z chemikaliami. Ochrona pętli nie zastępuje osłony przeciw przecięciu taśmy.
DANE TECHNICZNE
Wykonania B-1
Komplet danych z tabeli CECHO. Długość roboczą L ustalamy oddzielnie dla zamówienia.
DOR I WYMIARYNa telefonie przesuń tabelę w bok →

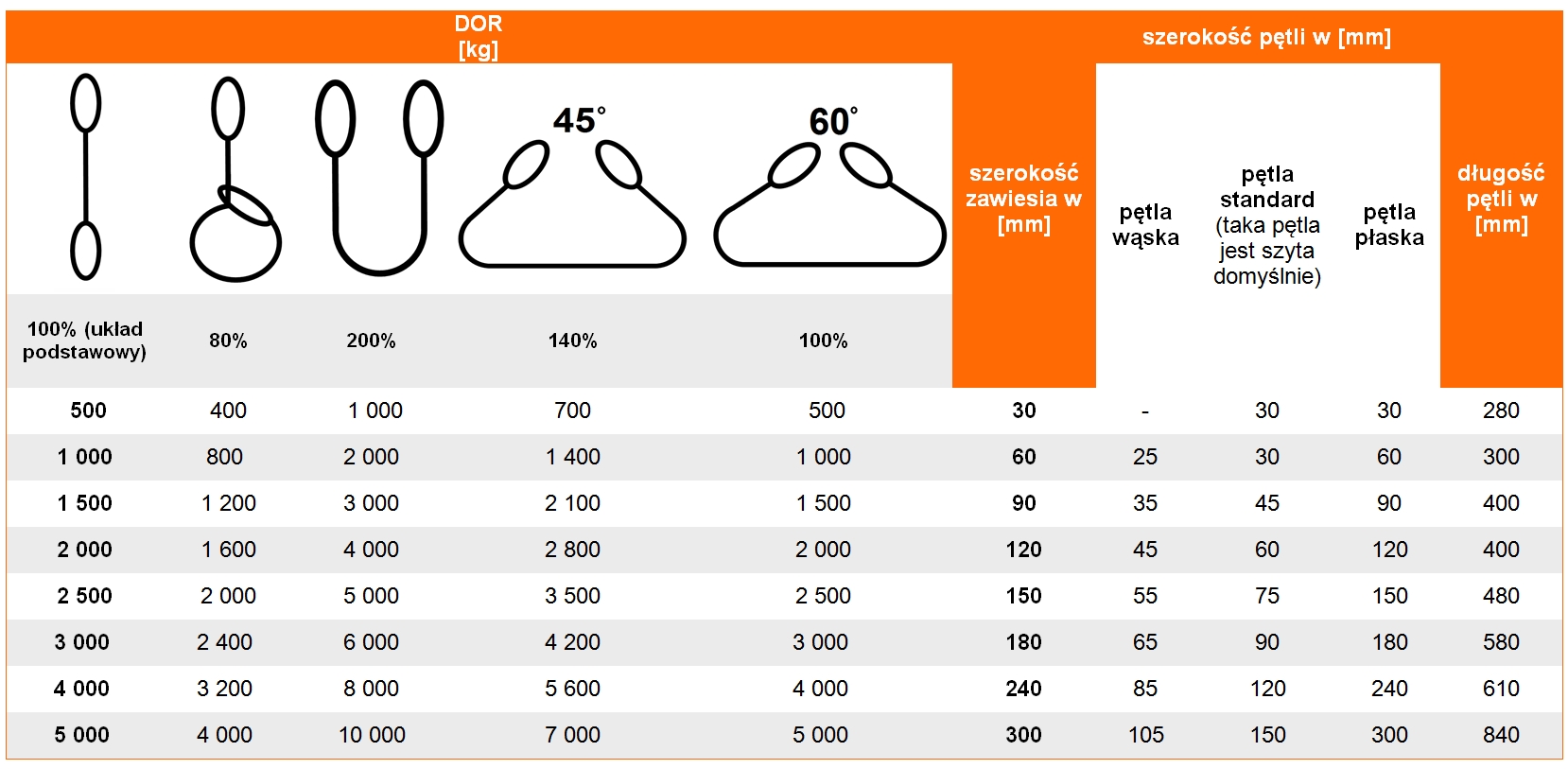

Układy 1–5: schematy w nagłówkach odpowiadają kolejnym kolumnom DOR. Oryginalny materiał z tabelą i rysunkami jest dostępny do rozwinięcia poniżej.
 1. Podstawowy100%DOR [kg] |  2. Zaciskowy80%DOR [kg] |  3. Koszowy200%DOR [kg] |  4. Rysunek 45°140%DOR [kg] |  5. Rysunek 60°100%DOR [kg] | Szerokość zawiesia [mm] | Szerokość pętli wąskiej [mm] | Szerokość pętli standardowej (domyślnej) [mm] | Szerokość pętli płaskiej [mm] | Długość pętli [mm] |
|---|---|---|---|---|---|---|---|---|---|
| 500 | 400 | 1 000 | 700 | 500 | 30 | - | 30 | 30 | 280 |
| 1 000 | 800 | 2 000 | 1 400 | 1 000 | 60 | 25 | 30 | 60 | 300 |
| 1 500 | 1 200 | 3 000 | 2 100 | 1 500 | 90 | 35 | 45 | 90 | 400 |
| 2 000 | 1 600 | 4 000 | 2 800 | 2 000 | 120 | 45 | 60 | 120 | 400 |
| 2 500 | 2 000 | 5 000 | 3 500 | 2 500 | 150 | 55 | 75 | 150 | 480 |
| 3 000 | 2 400 | 6 000 | 4 200 | 3 000 | 180 | 65 | 90 | 180 | 580 |
| 4 000 | 3 200 | 8 000 | 5 600 | 4 000 | 240 | 85 | 120 | 240 | 610 |
| 5 000 | 4 000 | 10 000 | 7 000 | 5 000 | 300 | 105 | 150 | 300 | 840 |
DOR zależy od sposobu podwieszenia. Wartości należy odnosić do przedstawionego układu i warunków określonych w instrukcji użytkowania. Przed doborem potwierdź geometrię podnoszenia, kąty pracy i rozkład obciążenia. Tabela nie zastępuje oceny konkretnego podnoszenia.
„-” oznacza brak wartości w tabeli źródłowej. Standard to domyślnie wykonywana pętla.
Oryginalne schematy układów 1–5 i tabela źródłowa CECHO — rozwiń
Kolumny 1–5 odpowiadają kolejno rysunkom od lewej w oryginale. Zachowano oznaczenia 100%, 80%, 200%, 140% i 100%. Rysunki z napisami 45° i 60° pozostawiono bez zmiany geometrii i oznaczeń.
MateriałPoliester (PES)
Współczynnik bezpieczeństwa7:1
Maks. temperatura*+100°C
DokumentyDeklaracja zgodności, instrukcja
*Dopuszczenie do pracy zależy także od środowiska i stanu zawiesia. Współczynnik 7:1 nie uprawnia do przekraczania DOR.
Powiększ rysunek ↗WYMIARY DO ZAMÓWIENIA
Długość L i wykonanie pętli
Długość roboczą L określa się pomiędzy punktami nośnymi. W zapytaniu podaj wymaganą długość oraz informację, czy wymieniasz istniejące zawiesie. Zdjęcie jego etykiety i sposobu podwieszenia pomoże uniknąć pomylenia długości roboczej z wymiarem całkowitym taśmy.
Tabela rozróżnia pętlę standardową, wąską i płaską. Wariant standardowy jest wykonywany domyślnie. Dostępności danego wykonania nie należy wywodzić z samej ilustracji: dla wielkości 500 kg nie podano szerokości pętli wąskiej. Wymiary pętli trzeba sprawdzić względem haka lub innego elementu współpracującego.
Masz zdjęcie lub rysunek? Przekaż go do doboru →

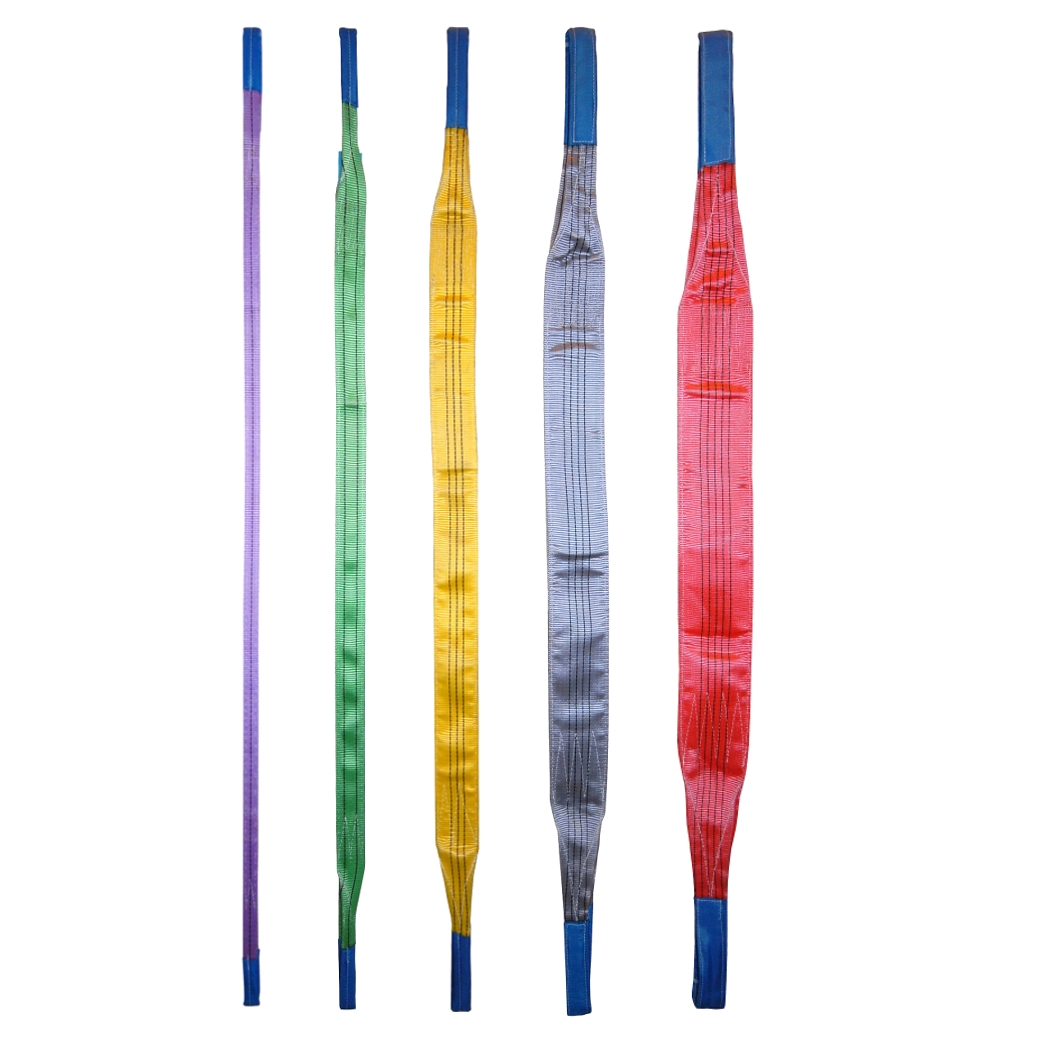

Powiększ rysunek ↗WYKONANIE PĘTLI
Najpierw osprzęt,
potem rodzaj pętli.
Tabela B-1 obejmuje pętlę standardową, wąską i płaską. Przy 500 kg nie podano wartości dla pętli wąskiej.
Zdjęcie ma charakter poglądowy. Przed wyborem wykonania trzeba sprawdzić wymiary haka lub innego elementu nośnego oraz prawidłowe podparcie pętli. Nietypowe zakończenie wymaga osobnego potwierdzenia.
Przekaż wymiary osprzętu do doboru →DOKUMENTACJA Z PRODUKTEM
Oznaczenie CE
i dokumentacja
Zawiesie jest dostarczane z deklaracją zgodności i instrukcją użytkowania. Oznaczenie pozwala powiązać wyrób z jego DOR, długością roboczą, producentem, numerem seryjnym i datą produkcji. Przed użyciem sprawdź zgodność oznaczeń z dokumentacją.
✓ Deklaracja zgodności✓ Instrukcja użytkowania✓ Oznakowanie zawiesia
Dodatkowe wymagania dokumentacyjne zakładu podaj w zapytaniu — potwierdzimy możliwości.
KONTROLE I PRZEGLĄDY CECHO
Wsparcie w czasie
eksploatacji
Uzgodnij zakres kontroli zawiesi pasowych, miejsce i termin z naszym specjalistą. Ocena stanu technicznego i oznaczeń określa dalsze postępowanie ze sprzętem.
Poznaj zakres kontroli i przeglądów →Przegląd nie oznacza automatycznego dopuszczenia do dalszej pracy ani naprawy uszkodzonej taśmy.
Bezpieczna praca z taśmą poliestrową
Taśma nie stanowi samodzielnego zabezpieczenia przed przecięciem na ostrej krawędzi. Jeżeli kształt lub powierzchnia ładunku tego wymagają, trzeba dobrać ochronę i sprawdzić ułożenie zawiesia. Nie stosuj węzłów ani skręceń; taśma powinna opierać się właściwie, bez wymuszonego zaginania na osprzęcie.
Przed użyciem sprawdź stan taśmy, szwów i pętli oraz czytelność oznaczeń. DOR zależy od konfiguracji podnoszenia, a współczynnik bezpieczeństwa 7 nie uprawnia do jego przekraczania. Wątpliwe lub uszkodzone zawiesie wycofaj z użytkowania do oceny.
Zobacz osłony zawiesi →WARTO WIEDZIEĆ
Przed zapytaniem
o B-1
Odpowiedzi dla osób dobierających wyposażenie do zakładu.
Czy jedna warstwa taśmy oznacza zawiesie jednorazowe?
Nie. B-1 określa tutaj budowę zawiesia pętlowego z jednej warstwy taśmy. Nie należy utożsamiać tego oznaczenia z produktami przeznaczonymi do jednorazowego użycia. Zasady eksploatacji określa instrukcja i oznaczenie konkretnego wyrobu.
Jak określić właściwą długość B-1?
Podaj długość roboczą L między punktami nośnymi, sposób podwieszenia i wymiary ładunku. Nie zastępuj L długością rozłożonej taśmy lub sumą wymiarów pętli. W przypadku wymiany istniejącego zawiesia dołącz zdjęcie oznaczenia.
Czy ta sama szerokość B-1 i B-2 oznacza taki sam udźwig?
Nie. Są to różne konstrukcje. Dobieraj DOR z tabeli właściwego modelu i z oznaczenia zawiesia, z uwzględnieniem sposobu jego użycia.
Którą pętlę wybrać do haka?
Trzeba porównać szerokość i długość pętli z geometrią haka oraz wymaganiami instrukcji. Samo przełożenie pętli przez hak nie potwierdza prawidłowego podparcia. Przekaż wymiary lub zdjęcie haka, aby ustalić wykonanie.
DORADZTWO CECHO
Dobierz B-1 do swojego ładunku
Prześlij masę ładunku, sposób podwieszenia, długość L i informacje o osprzęcie. Pomożemy ustalić właściwy DOR oraz wykonanie pętli.
Otwórz formularz kontaktowy ↗W wiadomości podaj model B-1. Zapytanie nie jest zamówieniem.Do sprawnego doboru przydadzą się:
- 01
Masa, kształt i wymiary ładunku oraz miejsce jego środka ciężkości.
- 02
Sposób podwieszenia i wymagana długość robocza L.
- 03
Rodzaj i wymiary haka, szakli lub innego miejsca współpracy z pętlą.
- 04
Krawędzie, temperatura, kontakt z chemią i częstotliwość użytkowania.
Zdjęcie lub prosty szkic pomoże nam zadać właściwe pytania.
