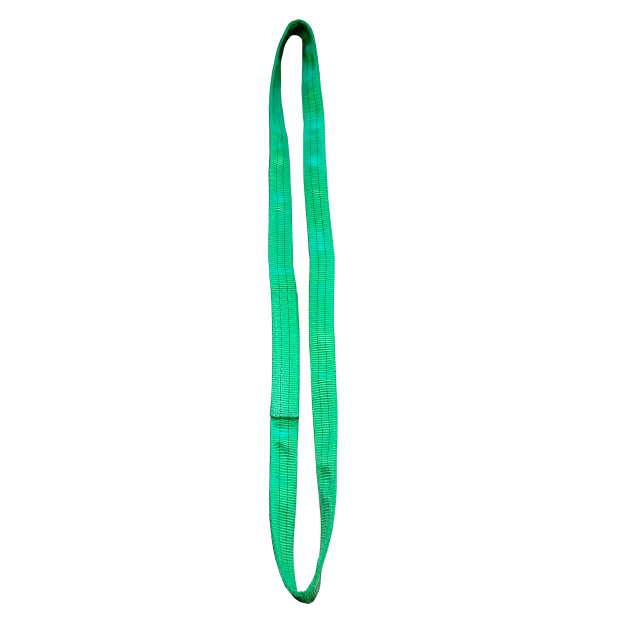

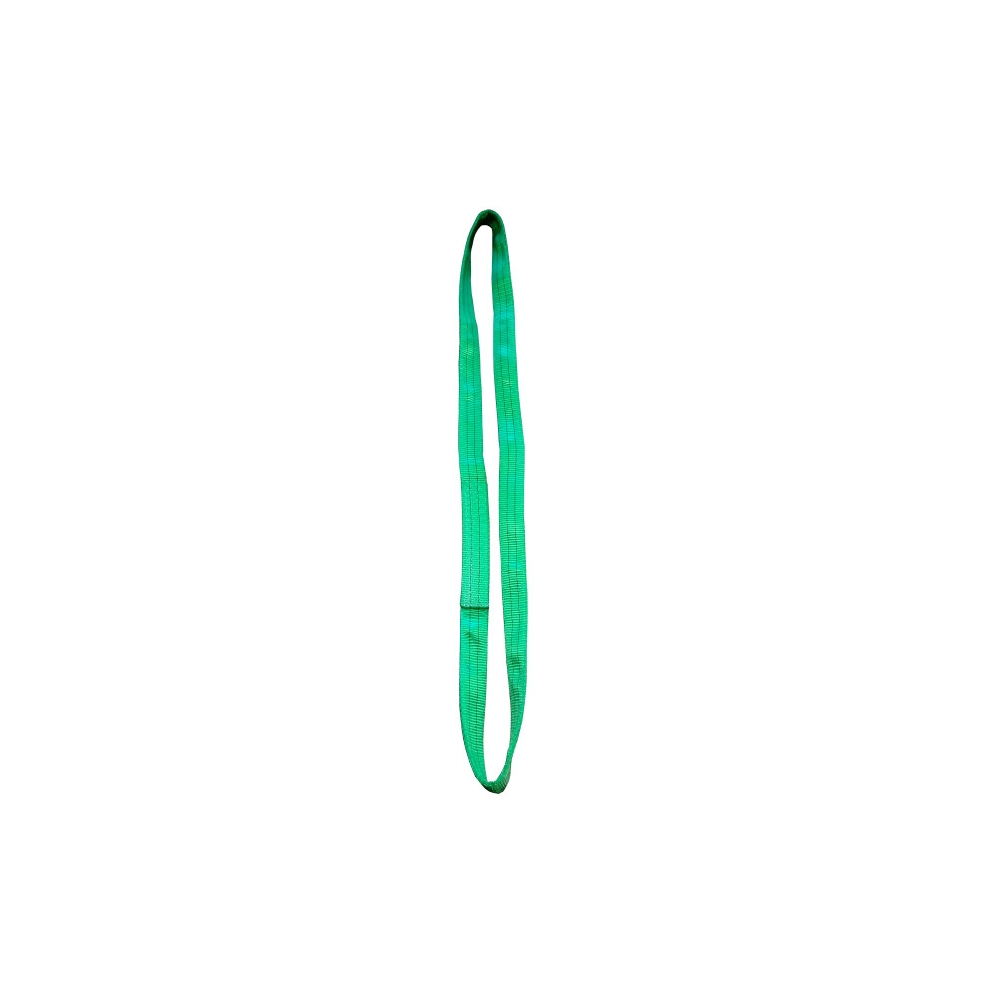

Zawiesie pasowe bezkońcowe typ A-4
2 000–20 000 kgDOR w układzie podstawowym
Długość robocza według zamówienia
Czterowarstwowe zawiesie bezkońcowe z poliestru. Dobierzemy DOR, długość L i ochronę do ładunku, sposobu opasania oraz warunków w Twoim zakładzie.
Dobierzmy zawiesie do Twojego zadania.
Zapytaj o dobór i wycenę ↗+48 33 825 04 84biuro@cecho.plPrześlij dane ładunku lub zdjęcie. Pomożemy ustalić wykonanie i przygotujemy ofertę.
- Opis produktu
DOR PODSTAWOWE2 000–20 000 kg8 wykonań w tabeli
MATERIAŁ I BUDOWAPES / 4 warstwyTaśma i nici poliestrowe
DŁUGOŚĆ ROBOCZA LNa wymiarMiędzy punktami nośnymi
NORMA WYKONANIAPN-EN 1492-1Zawiesia pasowe do podnoszenia
DOR oznacza dopuszczalne obciążenie robocze. Wartość dla konkretnego zadania zależy od wykonania zawiesia, sposobu podwieszenia i warunków pracy.
DOBÓR DO ZADANIA
Zawiesie pasowe bezkońcowe A-4 — cztery warstwy taśmy
A-4 jest zawiesiem z zamkniętym obwodem taśmy poliestrowej, w którym obciążenie przenoszą cztery warstwy. Dobieramy je do sposobu ułożenia wokół ładunku, wymaganej długości roboczej oraz warunków podnoszenia. Nie należy traktować oznaczenia A-4 jako zamiennika odczytu DOR z etykiety.
Długość L i miejsce ułożenia
Podaj długość roboczą mierzoną między punktami nośnymi. Uwzględnij wymiary ładunku oraz miejsce, w którym taśma będzie stykała się z jego powierzchnią.
Krawędzie i środowisko
Wskaż ostre krawędzie, możliwość przesuwania taśmy, temperaturę i chemikalia. Ochronę dobieramy osobno; większa liczba warstw nie usuwa ryzyka przecięcia.
Zastosowanie i dopasowanie
Do zadań, w których potrzebna jest zamknięta pętla taśmy, a jej ułożenie można dopasować do geometrii elementu. Przed doborem oceniamy stabilność ładunku, powierzchnię podparcia i przebieg taśmy. Sam brak metalowych zakończeń nie gwarantuje ochrony wrażliwej powierzchni.
DANE TECHNICZNE
Wykonania A-4 i układy pracy
Porównaj wartości dla układu podstawowego oraz pozostałych schematów. Długość roboczą i dopasowanie do zadania ustalamy osobno.
DOR I SZEROKOŚĆ ZAWIESIANa telefonie przesuń tabelę w bok →
| DOR [kg] | szerokość zawiesia w [mm] | ||||
|---|---|---|---|---|---|
| 100% (układ podstawowy) | 80% | 200% | 45° / 140% | 60° / 100% | |
| 2 000 | 1 600 | 4 000 | 2 800 | 2 000 | 30 |
| 4 000 | 3 200 | 8 000 | 5 600 | 4 000 | 60 |
| 6 000 | 4 800 | 12 000 | 8 400 | 6 000 | 90 |
| 8 000 | 6 400 | 16 000 | 11 200 | 8 000 | 120 |
| 10 000 | 8 000 | 20 000 | 14 000 | 10 000 | 150 |
| 12 000 | 9 600 | 24 000 | 16 800 | 12 000 | 180 |
| 16 000 | 12 800 | 32 000 | 22 400 | 16 000 | 240 |
| 20 000 | 16 000 | 40 000 | 28 000 | 20 000 | 300 |

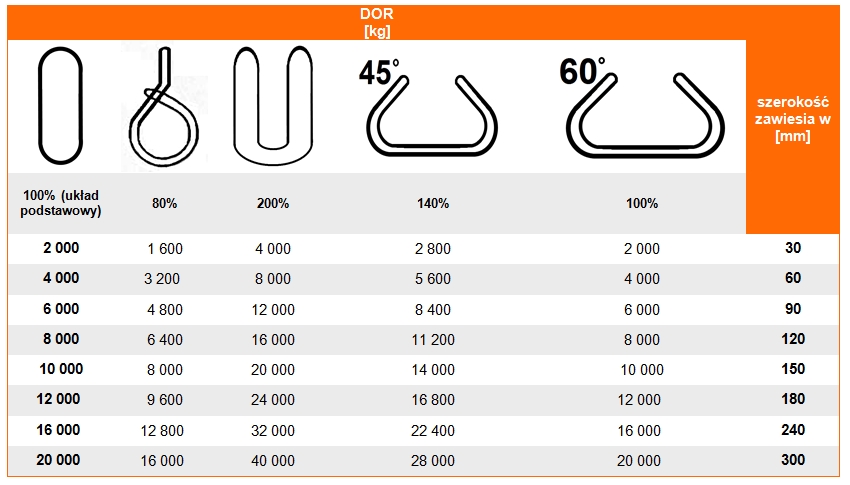

Wartości dotyczą układów pokazanych na rysunkach źródłowych. O dopuszczalnym obciążeniu konkretnego zawiesia decydują jego oznakowanie, sposób pracy i instrukcja.
Podpisy 45° i 60° zachowano zgodnie ze źródłowymi rysunkami poniżej. Nie zastępują one instrukcji ani doboru układu do konkretnego ładunku.
Zobacz oryginalne schematy pracy i tabelę źródłową
Źródłowy materiał CECHO pokazuje układy odpowiadające kolejnym kolumnom. Oznaczeń kątowych nie rozszerzamy o dodatkowe zakresy ani własną oś odniesienia.
Powiększ oryginał ↗MateriałPoliester (PES)
Współczynnik bezpieczeństwa7
Maks. temperatura*+100°C
Budowa4 warstwy taśmy
*Dopuszczenie do pracy zależy również od środowiska, stanu zawiesia i instrukcji. Współczynnik bezpieczeństwa nie uprawnia do przekraczania DOR.
Powiększ rysunek ↗DŁUGOŚĆ I DOPASOWANIE
Podaj wymiar, który decyduje o dopasowaniu

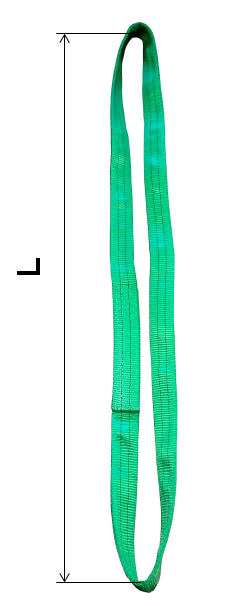

Rysunek A-4 oznacza długość roboczą L między skrajnymi punktami nośnymi napiętego zawiesia. To nie obwód całej taśmy ani długość materiału zużytego do uszycia. W zapytaniu podaj L oraz sposób ułożenia zawiesia na ładunku.
- Długość robocza L
- Wymiar między punktami nośnymi, nie obwód całej taśmy.
- Szerokość zawiesia
- Dopasowanie do miejsca ułożenia i styku z ładunkiem.
- Układ podwieszenia
- Prześlij szkic opasania i przewidziane punkty podparcia.
DOKUMENTACJA Z PRODUKTEM
Deklaracja zgodności i instrukcja użytkowania
Z zawiesiem otrzymujesz deklarację zgodności oraz instrukcję użytkowania. Sprawdź, czy oznakowanie i dokumenty odpowiadają dostarczonemu wykonaniu. Dodatkowe wymagania zakładu lub odbiorcy wskaż w zapytaniu.
✓ Deklaracja zgodności✓ Instrukcja użytkowania✓ Oznakowanie zawiesia
Dodatkowe wymagania dokumentacyjne potwierdzimy dla konkretnego zamówienia.
SERWIS I PRZEGLĄDY CECHO
Wsparcie również w czasie eksploatacji
Sprawy kontroli, przeglądów i oceny istniejących zawiesi kieruj do Dariusza Skwarka. Kontrola nie oznacza automatycznego dopuszczenia ani możliwości naprawy uszkodzonej taśmy.
Poznaj zakres kontroli i przeglądów →Wynik kontroli określa dalsze postępowanie ze sprzętem. Przegląd nie oznacza automatycznego dopuszczenia ani naprawy uszkodzonej taśmy.
Cztery warstwy nie zastępują właściwego doboru
Nie przekraczaj DOR właściwego dla wykonania i układu pracy. Współczynnik bezpieczeństwa nie jest zapasem udźwigu do wykorzystania podczas podnoszenia.
Przed użyciem sprawdź oznakowanie, taśmę i szwy. Uszkodzonego lub nieidentyfikowalnego zawiesia nie używaj. Warunki stosowania określa instrukcja dostarczona z produktem.
Kontakt z krawędziami i chemikaliami wymaga osobnej oceny. Nie zakładaj, że taśma poliestrowa jest odporna na każdą substancję lub zabezpiecza każdą powierzchnię przed uszkodzeniem.
WARTO WIEDZIEĆ
Przed zapytaniem o A-4
Odpowiedzi dla osób dobierających wyposażenie do zadania w firmie.
Czym A-4 różni się od bezkońcowego A-2?
W A-4 obciążenie przenoszą cztery warstwy taśmy. Nie należy jednak przenosić na niego tabeli innego typu: właściwy DOR i szerokość odczytuje się z danych konkretnego wykonania oraz jego etykiety.
Czy długość L oznacza obwód zawiesia?
Nie. L jest długością roboczą między punktami nośnymi wskazanymi na rysunku. Podaj ten wymiar oraz planowany sposób ułożenia taśmy, a nie długość materiału po obwodzie.
Czy ta sama sztuka ma jednakowy udźwig przy każdym opasaniu?
Nie. Dopuszczalne obciążenie zależy od układu pracy. Przekaż szkic podwieszenia; sama masa ładunku i szerokość taśmy nie wystarczą do doboru.
Czy cztery warstwy pozwalają pracować bez osłon na krawędziach?
Nie należy tak zakładać. Trzeba osobno ocenić geometrię krawędzi, powierzchnię ładunku i możliwość przesuwania zawiesia. Informacje te są potrzebne do doboru ochrony.
Co przygotować do wyceny partii A-4?
DOR lub dane podnoszonego ładunku, długość L, sposób pracy i liczbę sztuk. Dołącz zdjęcie powierzchni styku oraz wymagania dokumentacyjne zakładu.
DORADZTWO CECHO
Dobierzmy A-4 do sposobu podnoszenia
Wyślij masę i zdjęcie ładunku, szkic ułożenia zawiesia oraz długość L. Przygotujemy propozycję wykonania i ofertę dla Twojej firmy.
Otwórz formularz kontaktowy ↗W formularzu wskaż A-4. Zapytanie nie jest zamówieniem.Do sprawnego doboru przydadzą się:
- 01Ładunek
Masa, wymiary i środek ciężkości.
- 02Ułożenie zawiesia
Szkic opasania, wymiar L i miejsce styku taśmy.
- 03Warunki i liczba sztuk
Krawędzie, temperatura, środowisko i wymagania zakładu.
Zdjęcie lub prosty szkic pomoże nam zadać właściwe pytania.
