Zawiesie pasowe pętlowe typ B-4
2000–20 000 kgDOR w układzie podstawowym
Długość robocza według zamówienia
Czterowarstwowe zawiesie pasowe pętlowe B-4 z poliestru. DOR w układzie podstawowym od 2 000 do 20 000 kg, długość robocza L według zamówienia i wymiary pętli określone dla każdej wielkości w tabeli.
Uzgodnij wykonanie B-4 dla swojego zakładu
Zapytaj o dobór B-4 ↗+48 33 825 04 84biuro@cecho.plPrześlij dane ładunku, długość L oraz zdjęcia lub wymiary punktów podparcia. Pomożemy dobrać wielkość zawiesia i sprawdzić wymagania dotyczące pętli i ochrony taśmy.
- Opis produktu
DOR PODSTAWOWE2000–20 000 kg8 wielkości w tabeli
MATERIAŁ I BUDOWAPES / 4 warstwyPętle z ochroną poliestrową
DŁUGOŚĆ ROBOCZA LNa wymiarMiędzy punktami nośnymi
NORMA WYKONANIAPN-EN 1492-1Zawiesia pasowe do podnoszenia
DOR oznacza dopuszczalne obciążenie robocze. Obciążenie dla konkretnego zadania zależy również od sposobu podwieszenia i warunków pracy.

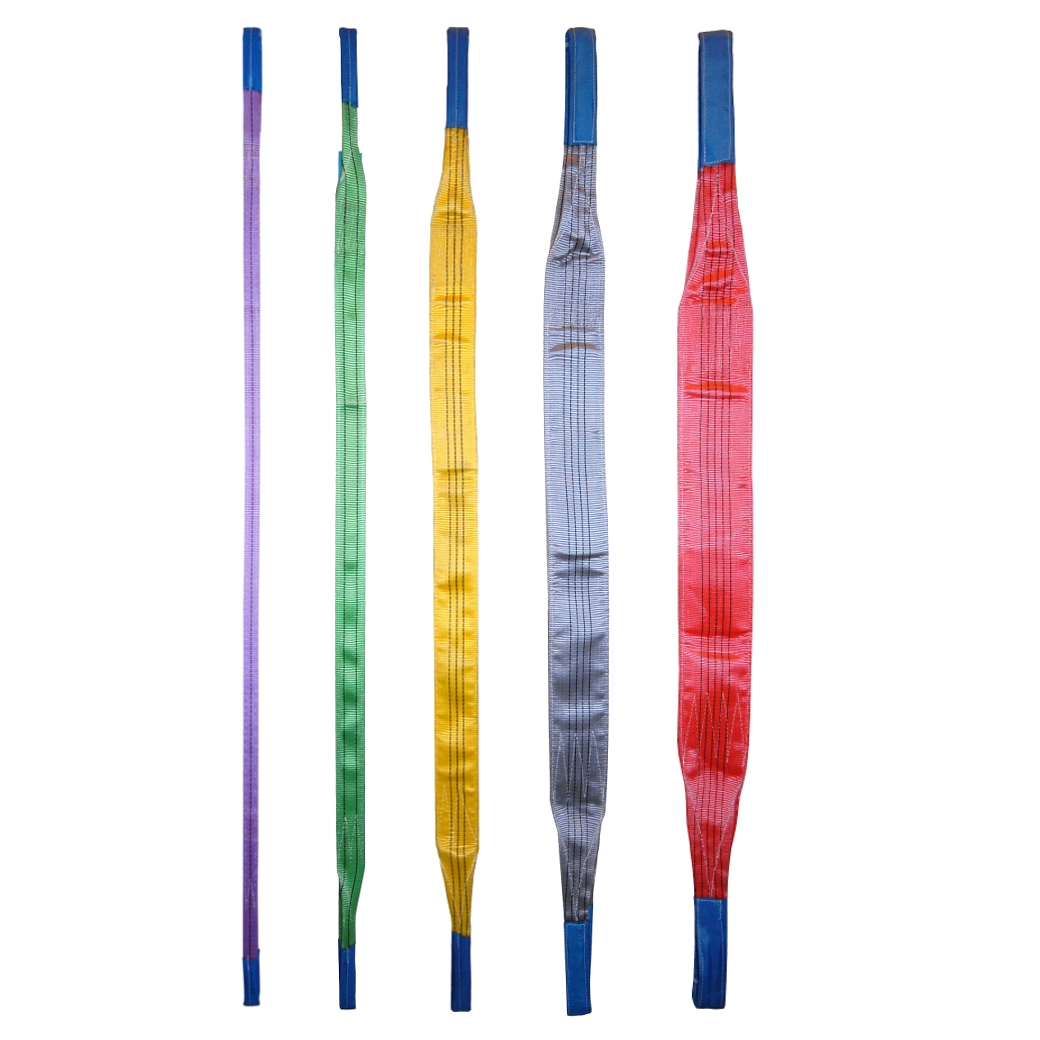

RODZINA B-4
Cztery warstwy taśmy. Wykonania od 2 do 20 t.
Zobacz przykładowe wykonania zawiesi B-4. Podany DOR dotyczy układu podstawowego — wartości dla pozostałych sposobów podwieszenia znajdziesz w tabeli.

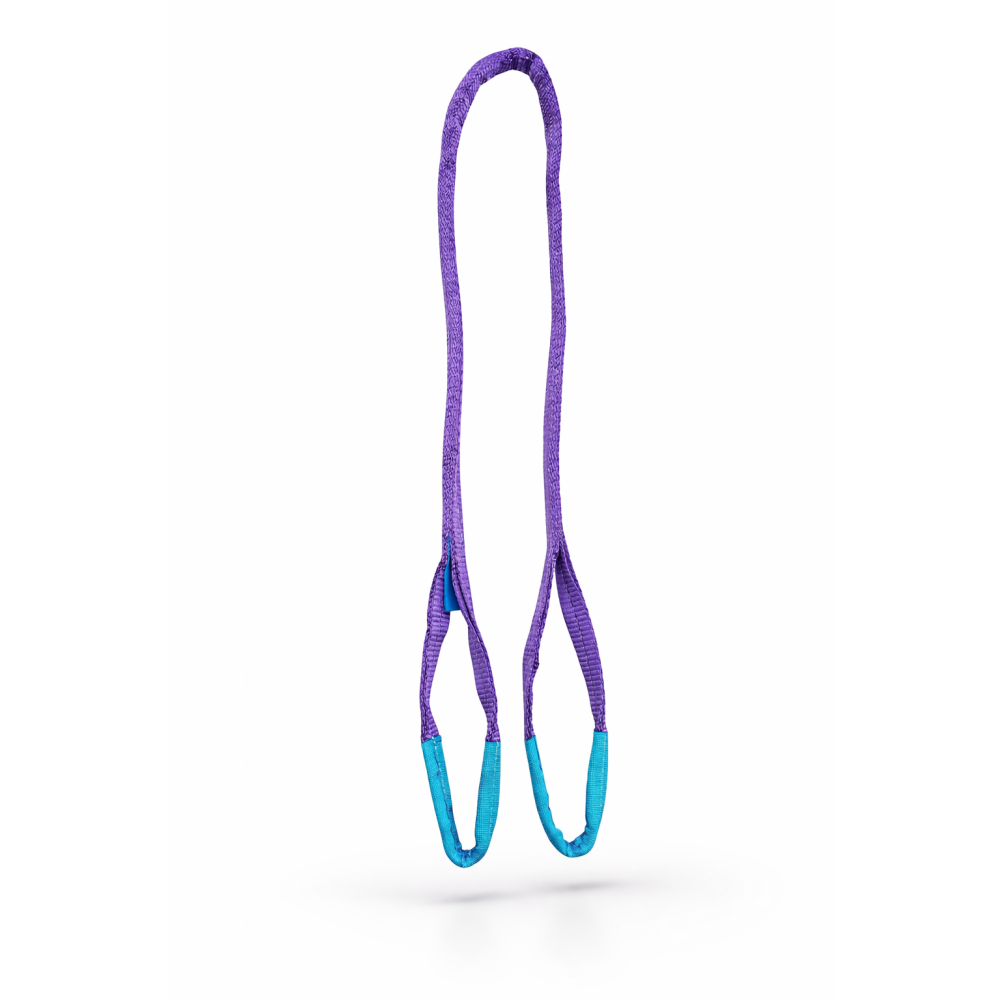

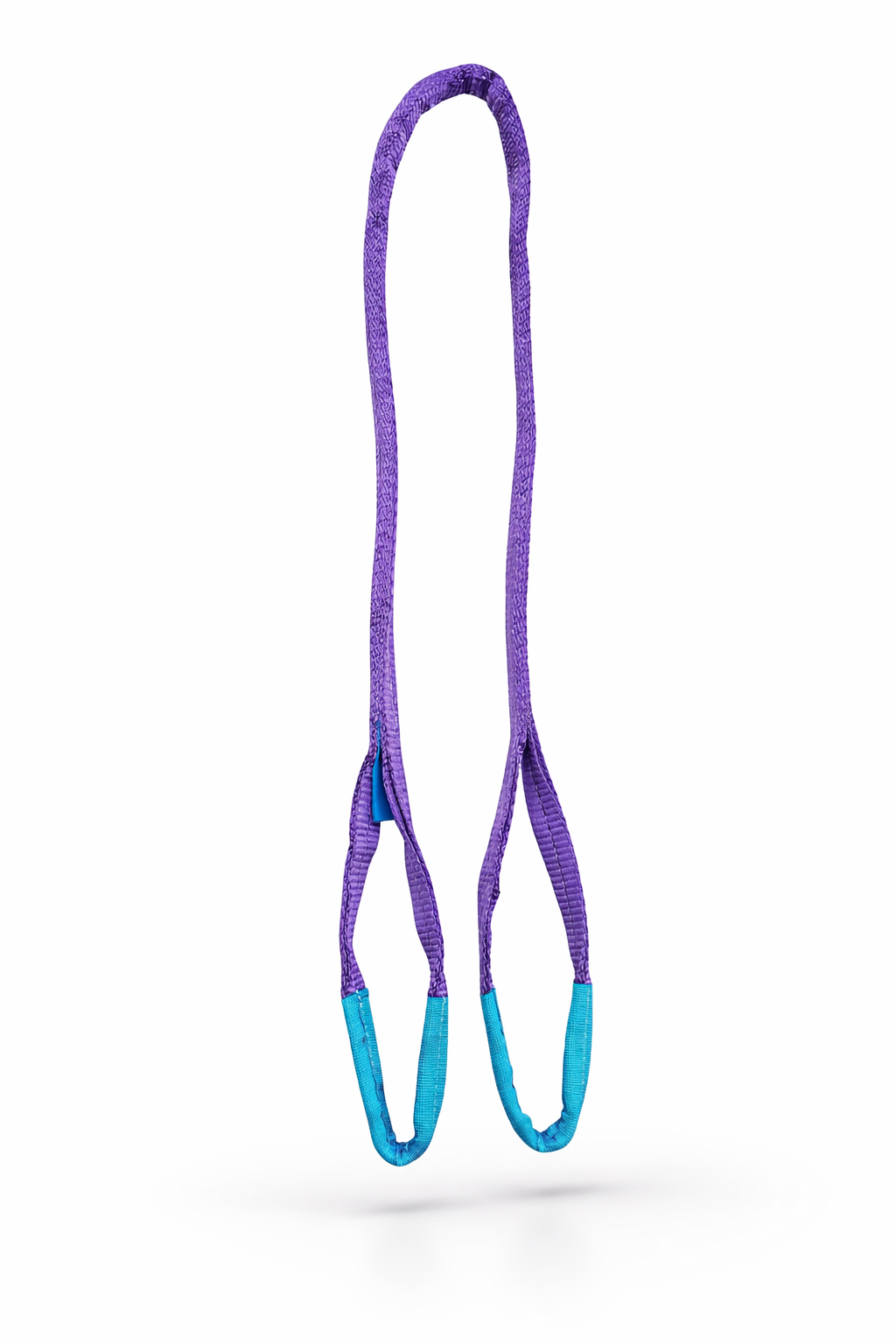

B-4 · 2 tPowiększ zdjęcie ↗

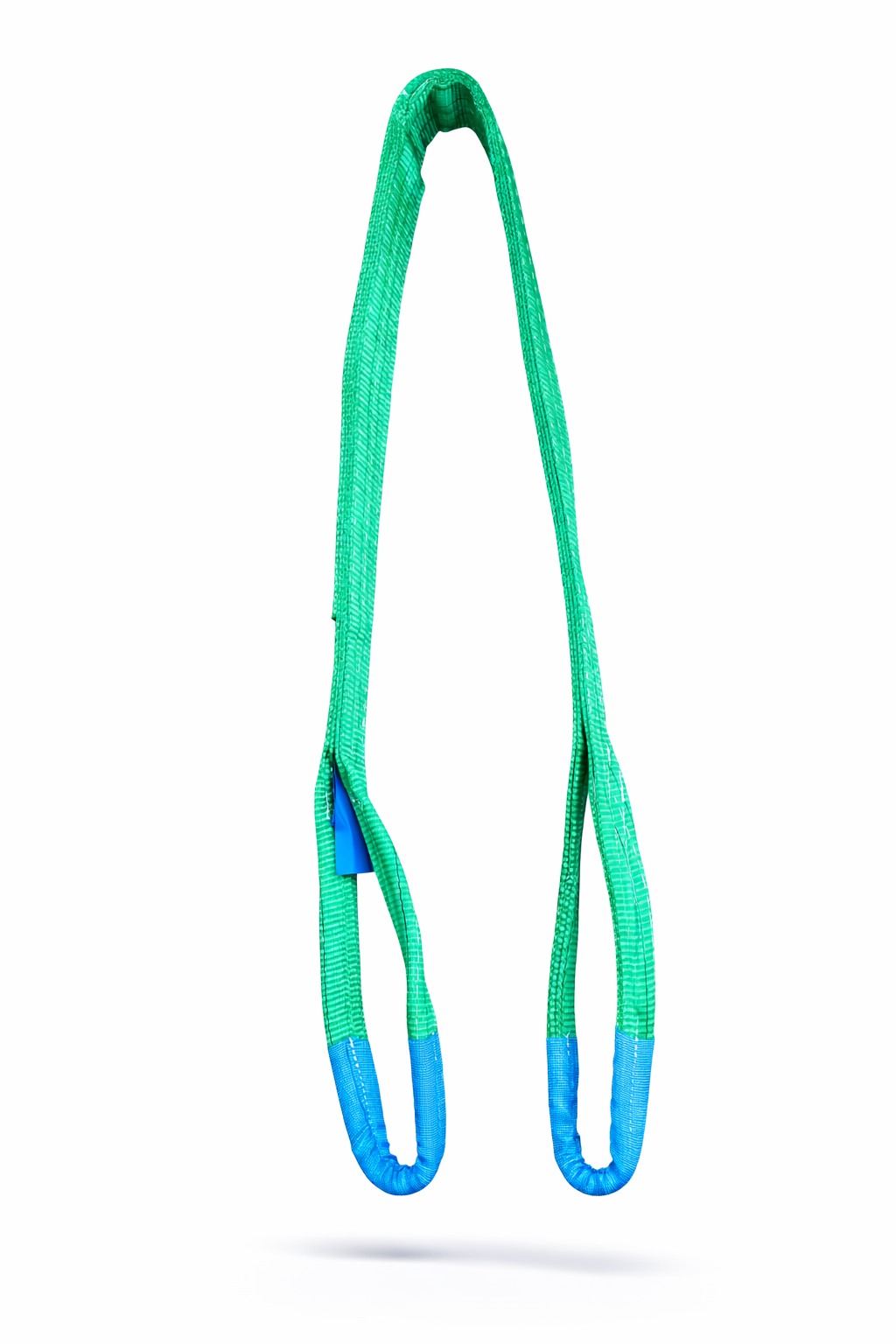

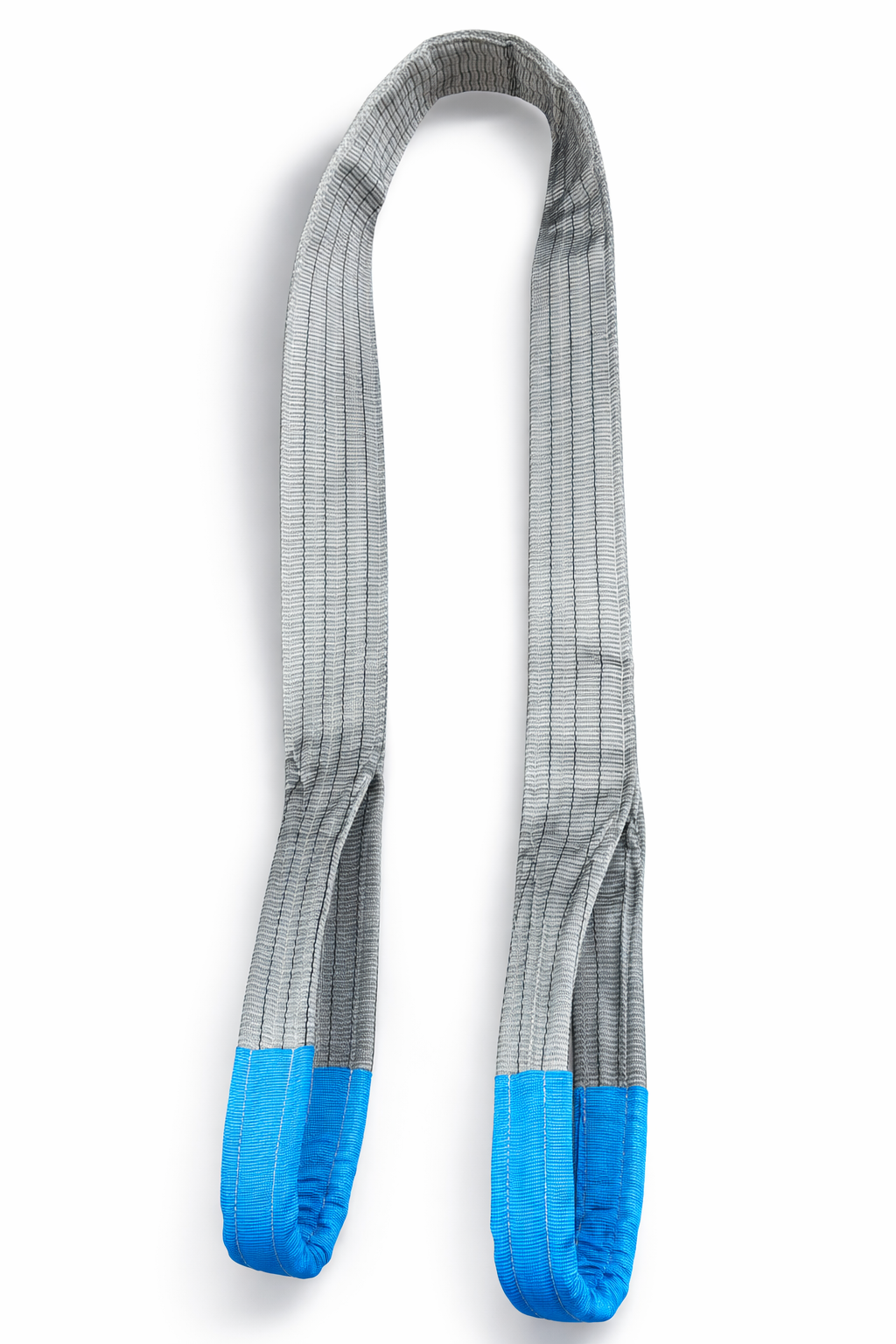

B-4 · 4 tPowiększ zdjęcie ↗

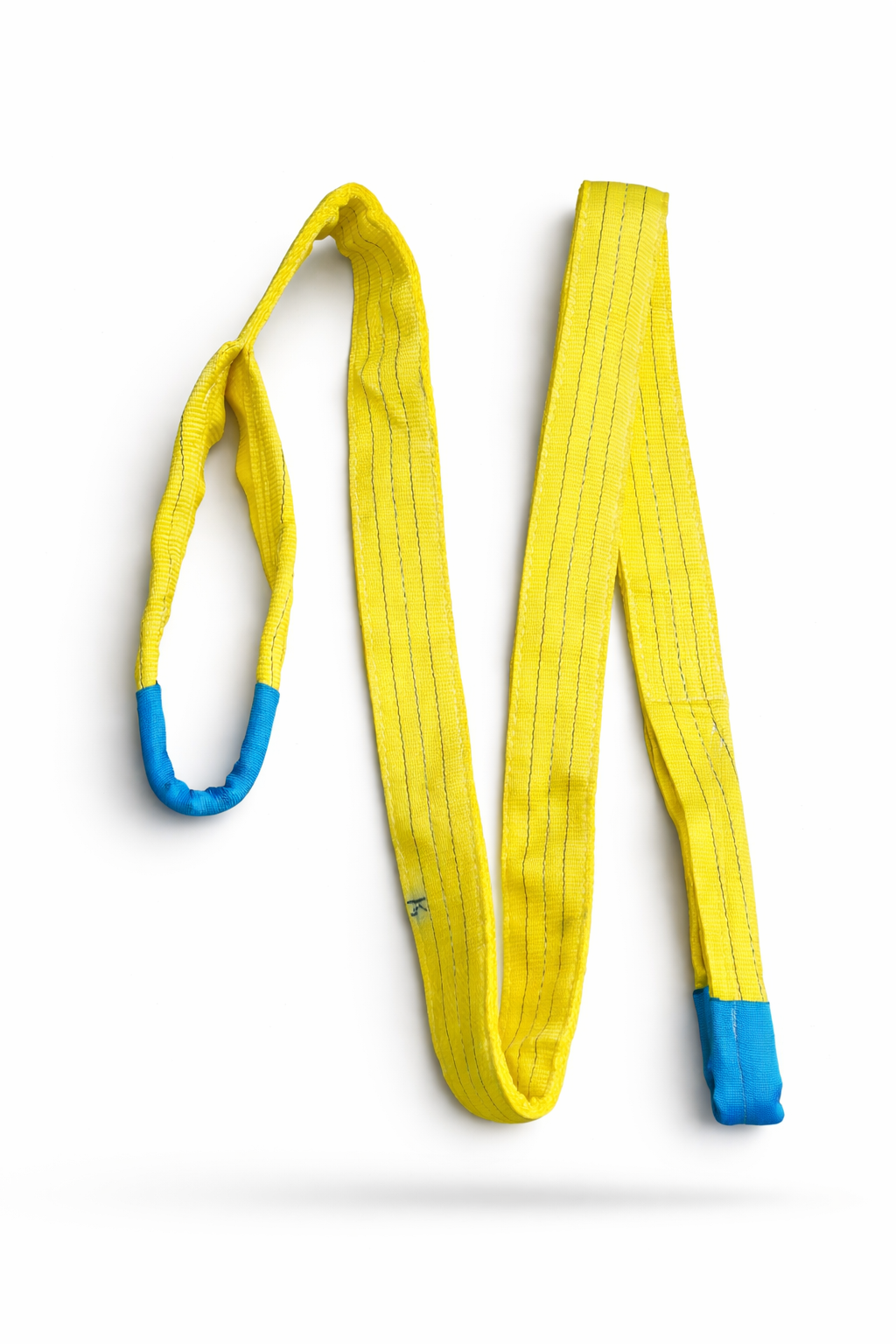

B-4 · 6 tPowiększ zdjęcie ↗
B-4 · 8 tPowiększ zdjęcie ↗

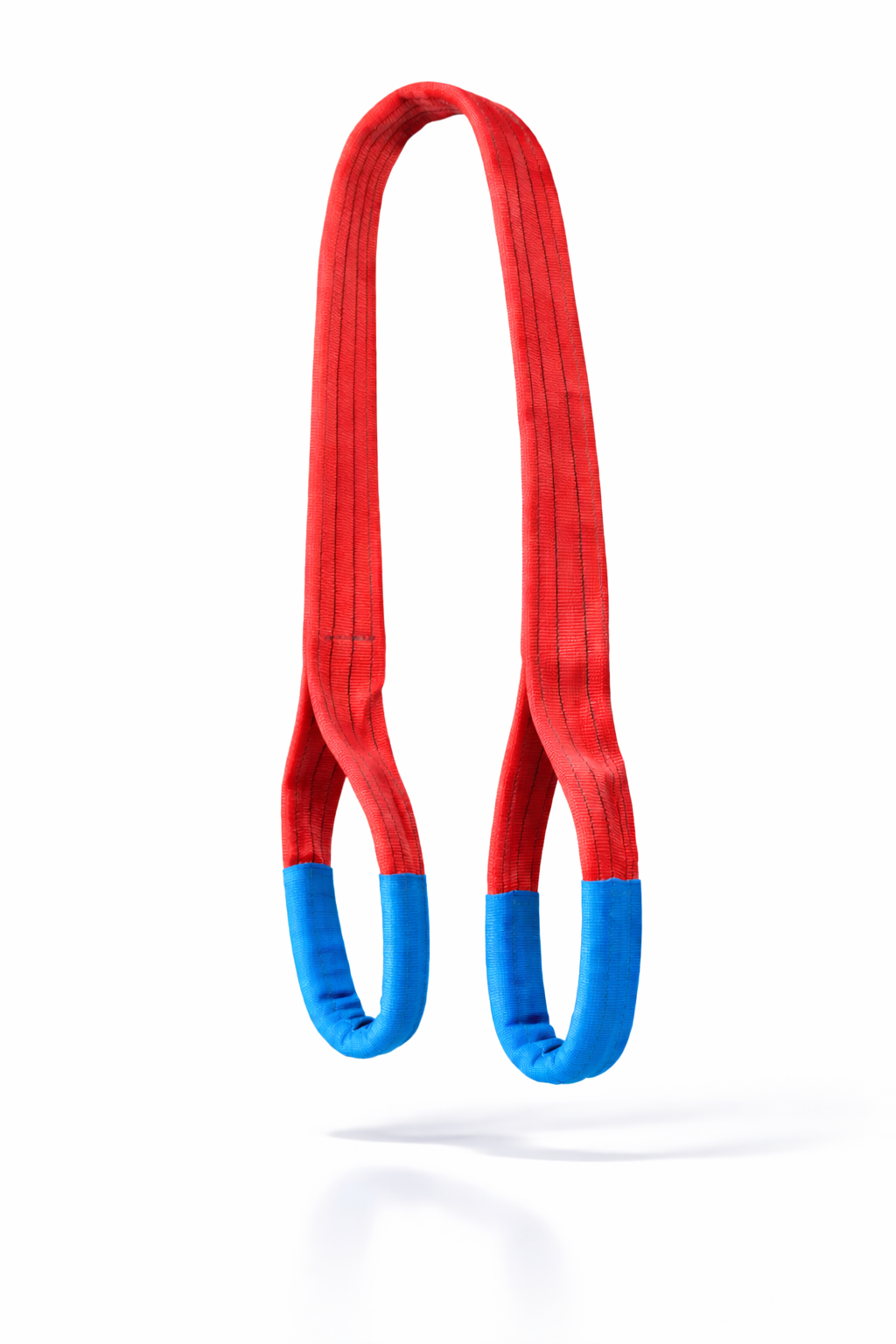

B-4 · 10 tPowiększ zdjęcie ↗

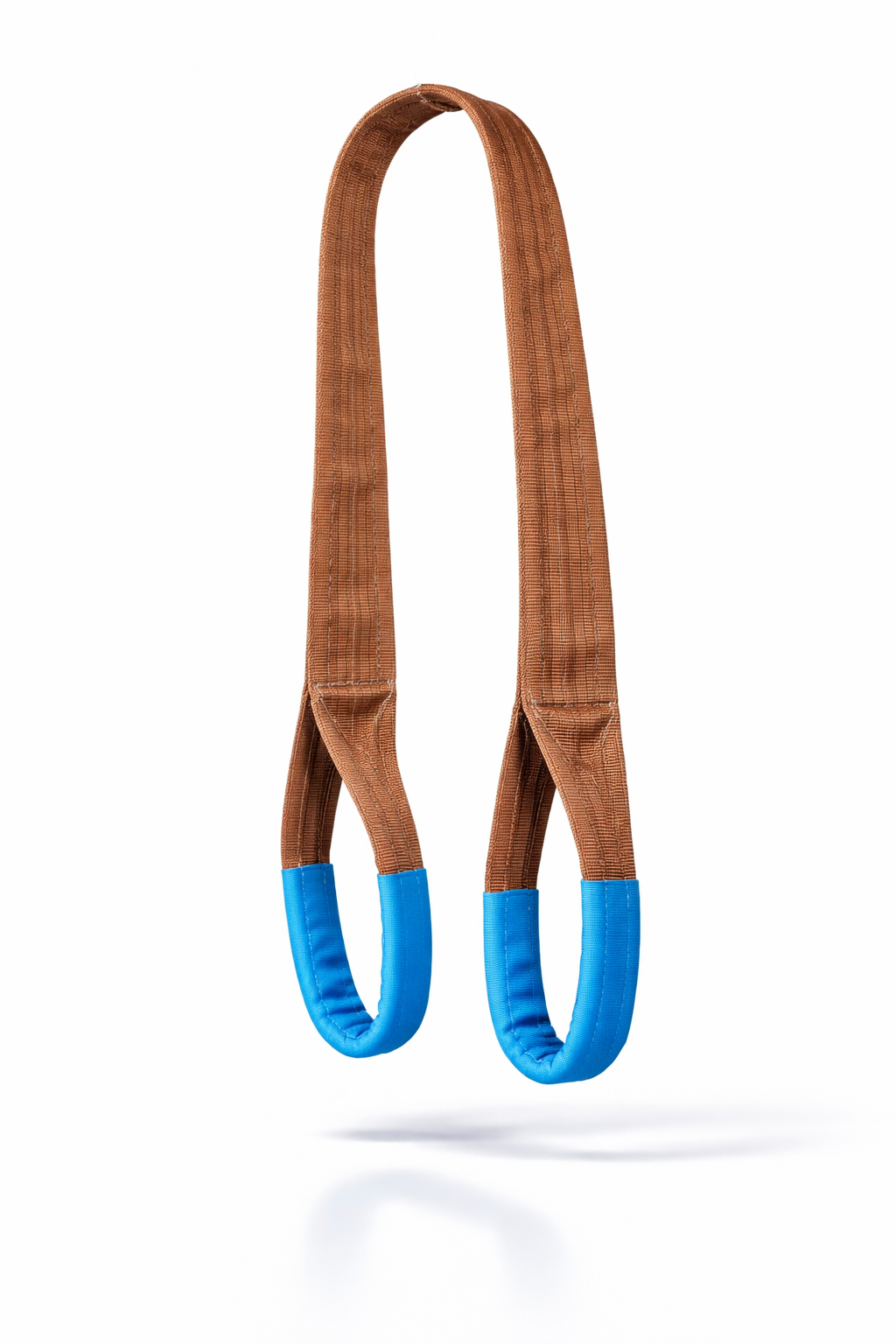

B-4 · 12 tPowiększ zdjęcie ↗

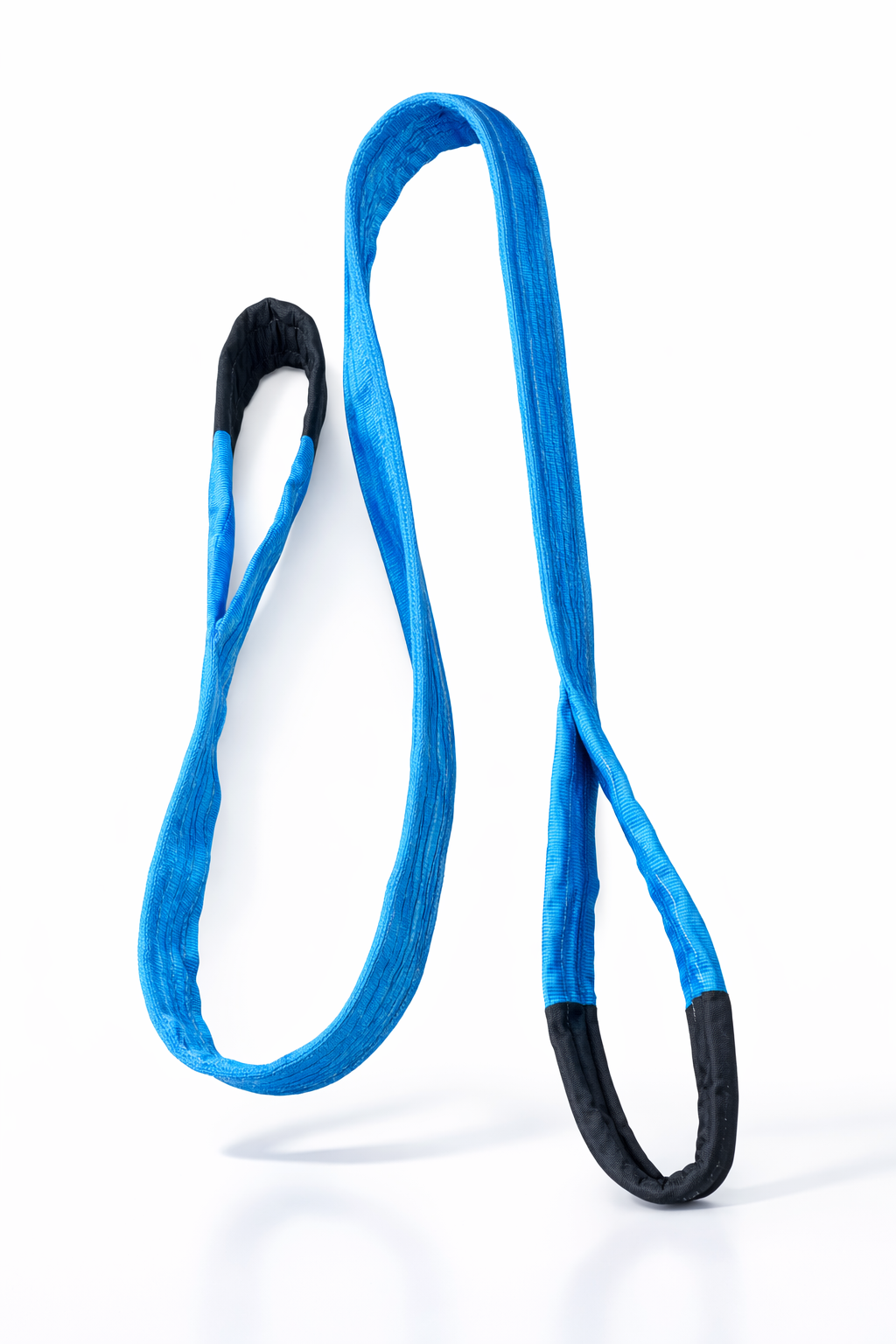

B-4 · 16 tPowiększ zdjęcie ↗

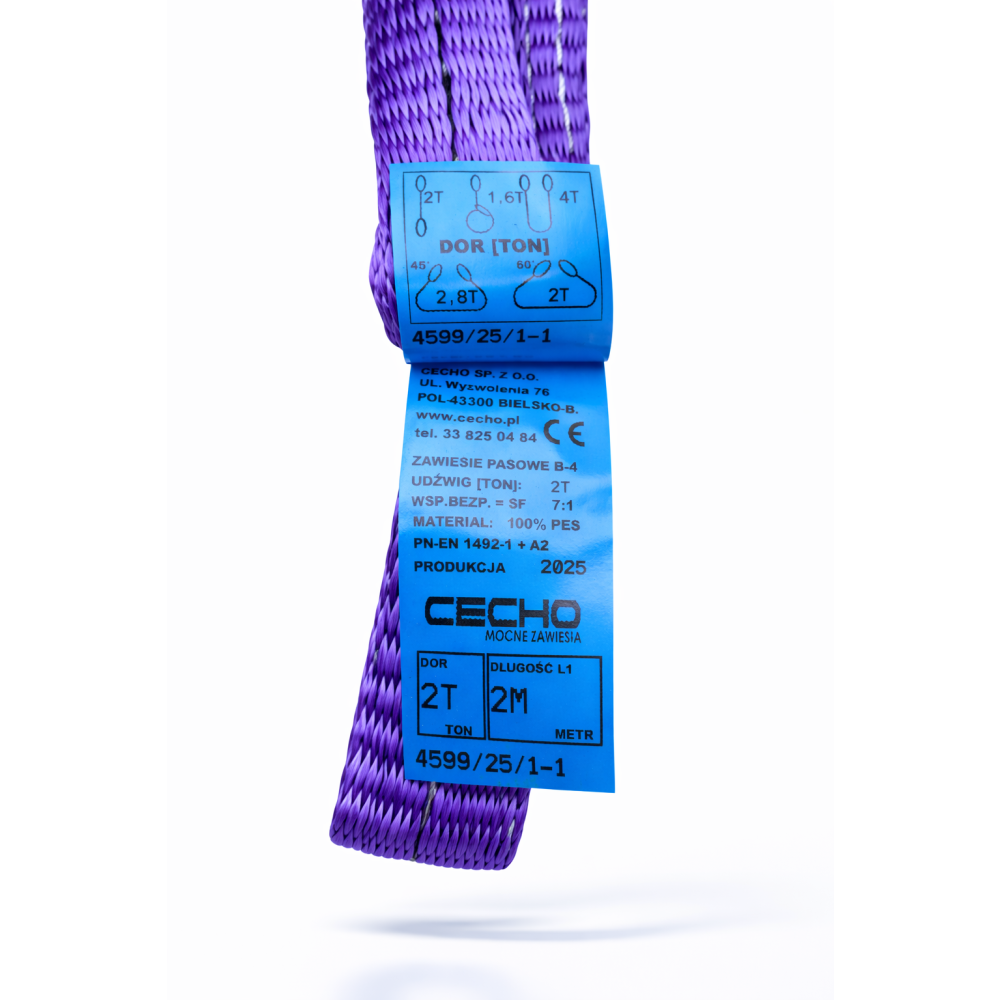

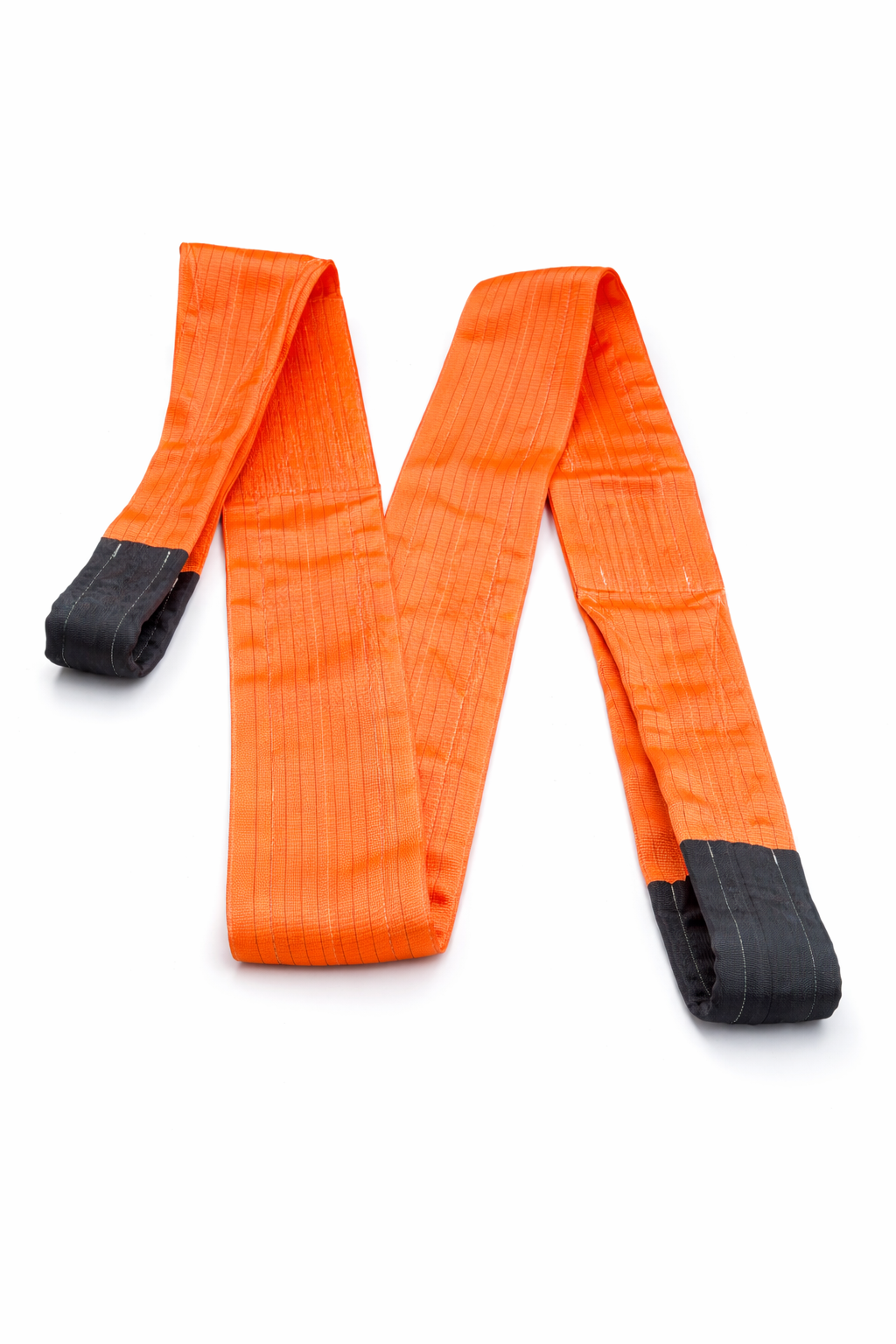

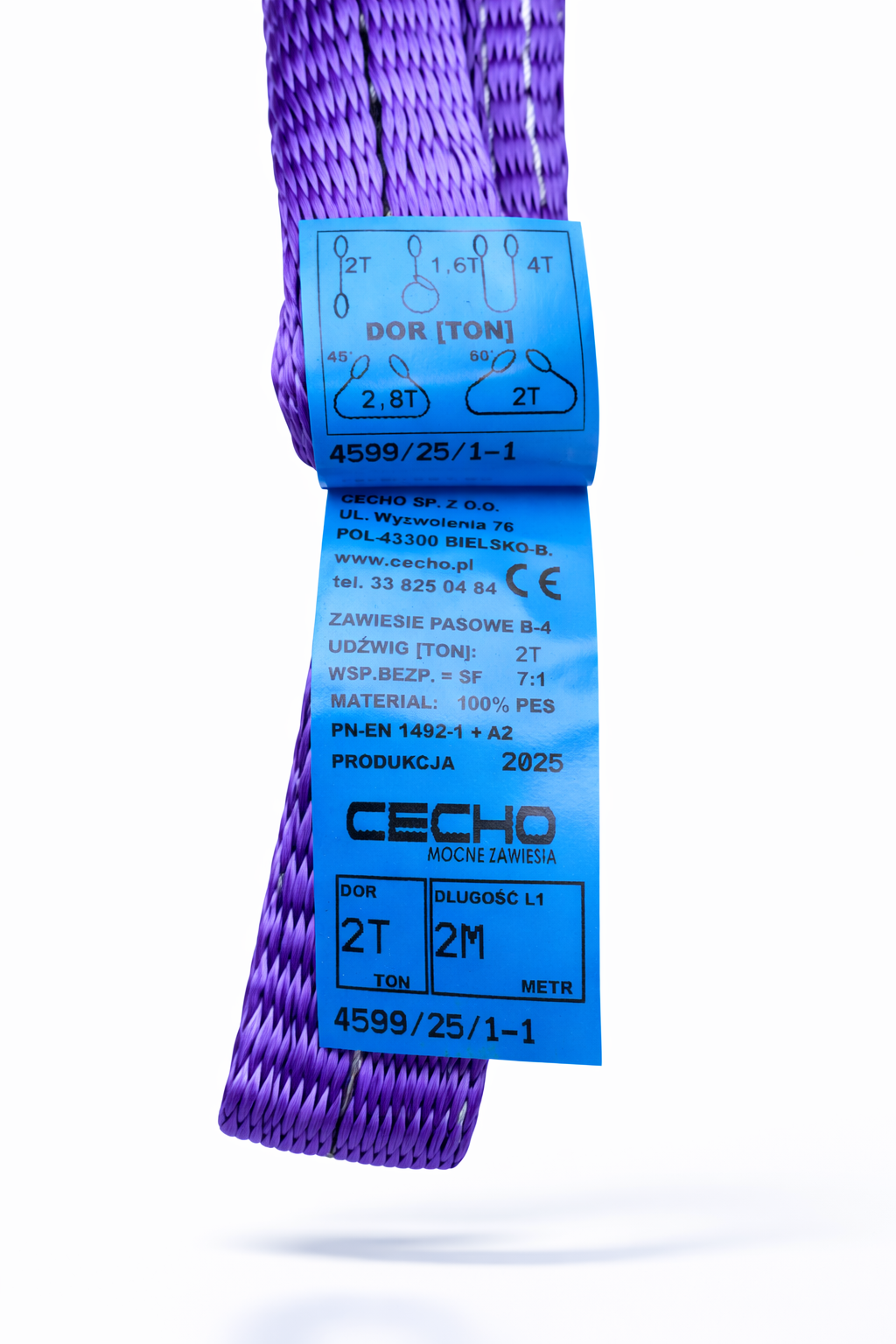

B-4 · 20 tPowiększ zdjęcie ↗Zdjęcia przedstawiają przykładowe wykonania. DOR konkretnego zawiesia potwierdzaj na jego etykiecie i w dokumentacji; sam kolor taśmy nie zastępuje oznakowania.
DOBÓR DO ZADANIA
B-4 — cztery warstwy taśmy i DOR do 20 000 kg
Czterowarstwowe wykonanie do doboru pod wymagania przemysłowego podnoszenia.
B-4 to pętlowe zawiesie pasowe zszyte z czterech warstw taśmy poliestrowej. Własna tabela tego wykonania obejmuje osiem wielkości, od 2 000 do 20 000 kg DOR w układzie podstawowym, przy szerokościach od 30 do 300 mm. Materiał pętli chroni poliestrowa taśma ochronna.
Jeżeli dobierasz zawiesie do wymagającej operacji w zakładzie, sama nominalna nośność nie wystarczy. Trzeba sprawdzić sposób objęcia lub zaczepienia ładunku, rozkład obciążenia oraz współpracę pętli z osprzętem. Konstrukcję B-4 należy oceniać według danych B-4, nie tabeli dwuwarstwowego B-2.
Długość i dopasowanie pętli
Określ długość L i wymiary haka lub punktów nośnych. Dobierz wykonanie i wymiary pętli według tabeli tego modelu.
Powierzchnia i warunki pracy
Wskaż krawędzie, temperaturę i kontakt z chemikaliami. Ochrona pętli nie zastępuje osłony przeciw przecięciu taśmy.
DANE TECHNICZNE
Wykonania B-4
Komplet danych z tabeli CECHO. Długość roboczą L ustalamy oddzielnie dla zamówienia.
DOR I WYMIARYNa telefonie przesuń tabelę w bok →

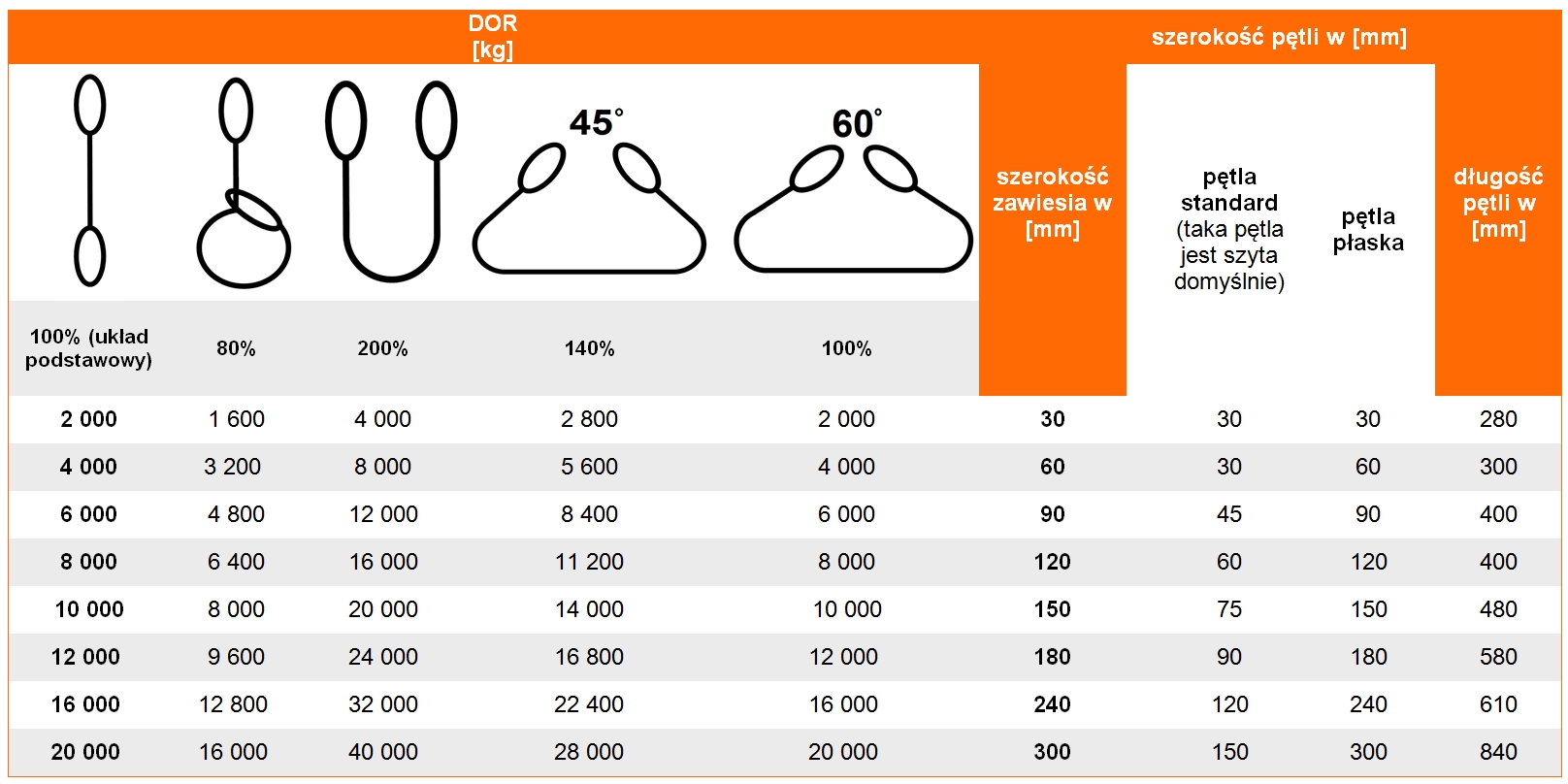

Układy 1–5: schematy w nagłówkach odpowiadają kolejnym kolumnom DOR. Oryginalny materiał z tabelą i rysunkami jest dostępny do rozwinięcia poniżej.
 1. Podstawowy100%DOR [kg] |  2. Zaciskowy80%DOR [kg] |  3. Koszowy200%DOR [kg] |  4. Rysunek 45°140%DOR [kg] |  5. Rysunek 60°100%DOR [kg] | Szerokość zawiesia [mm] | Szerokość pętli standardowej (domyślnej) [mm] | Szerokość pętli płaskiej [mm] | Długość pętli [mm] |
|---|---|---|---|---|---|---|---|---|
| 2 000 | 1 600 | 4 000 | 2 800 | 2 000 | 30 | 30 | 30 | 280 |
| 4 000 | 3 200 | 8 000 | 5 600 | 4 000 | 60 | 30 | 60 | 300 |
| 6 000 | 4 800 | 12 000 | 8 400 | 6 000 | 90 | 45 | 90 | 400 |
| 8 000 | 6 400 | 16 000 | 11 200 | 8 000 | 120 | 60 | 120 | 400 |
| 10 000 | 8 000 | 20 000 | 14 000 | 10 000 | 150 | 75 | 150 | 480 |
| 12 000 | 9 600 | 24 000 | 16 800 | 12 000 | 180 | 90 | 180 | 580 |
| 16 000 | 12 800 | 32 000 | 22 400 | 16 000 | 240 | 120 | 240 | 610 |
| 20 000 | 16 000 | 40 000 | 28 000 | 20 000 | 300 | 150 | 300 | 840 |
DOR zależy od sposobu podwieszenia. Wartości należy odnosić do przedstawionego układu i warunków określonych w instrukcji użytkowania. Przed doborem potwierdź geometrię podnoszenia, kąty pracy i rozkład obciążenia. Tabela nie zastępuje oceny konkretnego podnoszenia.
Standard to domyślnie wykonywana pętla. Dla B-4 nie podano w tej tabeli pętli wąskiej ani kolorów.
Oryginalne schematy układów 1–5 i tabela źródłowa CECHO — rozwiń
Kolumny 1–5 odpowiadają kolejno rysunkom od lewej w oryginale. Zachowano oznaczenia 100%, 80%, 200%, 140% i 100%. Rysunki z napisami 45° i 60° pozostawiono bez zmiany geometrii i oznaczeń.
MateriałPoliester (PES)
Współczynnik bezpieczeństwa7:1
Maks. temperatura*+100°C
DokumentyDeklaracja zgodności, instrukcja
*Dopuszczenie do pracy zależy także od środowiska i stanu zawiesia. Współczynnik 7:1 nie uprawnia do przekraczania DOR.
Powiększ rysunek ↗WYMIARY DO ZAMÓWIENIA
Sprawdź pętle i miejsca podparcia

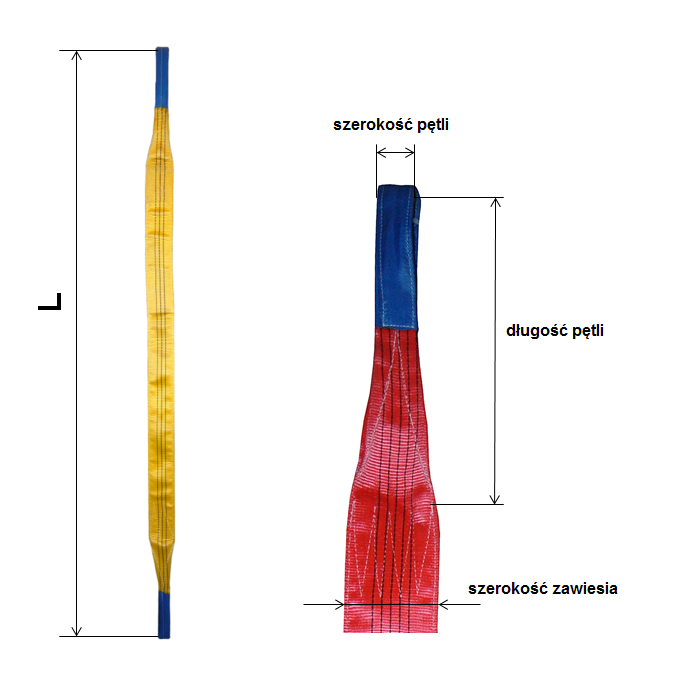

Dla każdej wielkości podano szerokość pętli standardowej i płaskiej oraz długość pętli. Są to wymiary istotne przy dopasowaniu zawiesia do haka lub innego punktu nośnego. Tabela B-4 nie zawiera wariantu pętli wąskiej; nietypowe wykonanie wymaga indywidualnego potwierdzenia.
Przy wymianie zawiesia na wykonanie czterowarstwowe nie zakładaj, że dotychczasowy osprzęt będzie właściwy tylko dlatego, że szerokość taśmy wydaje się podobna. Dostarcz wymiary lub zdjęcia współpracujących elementów. Ustalimy wykonanie z uwzględnieniem geometrii podparcia i wymagań instrukcji.
Masz zdjęcie lub rysunek? Przekaż go do doboru →

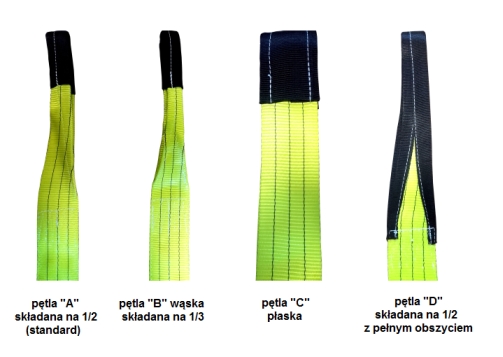

Powiększ zdjęcie ↗WYKONANIE PĘTLI
Najpierw osprzęt,
potem rodzaj pętli.

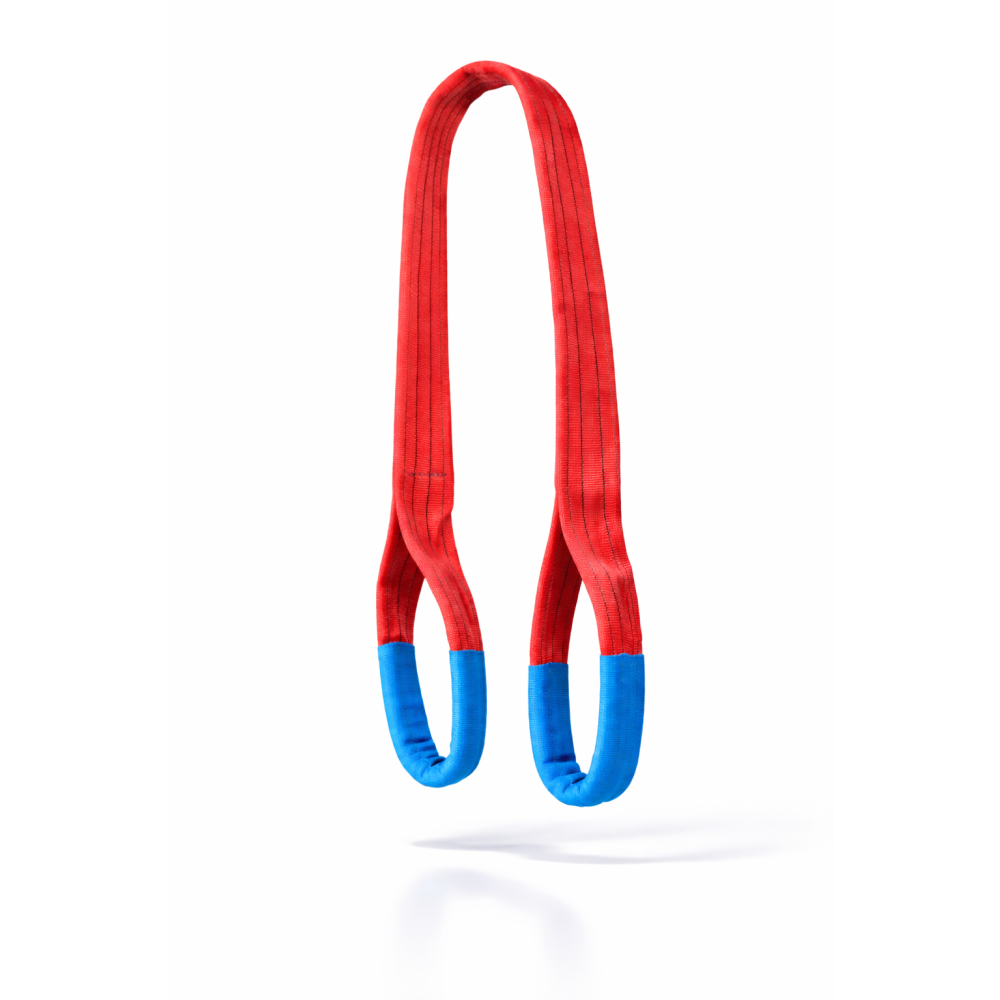

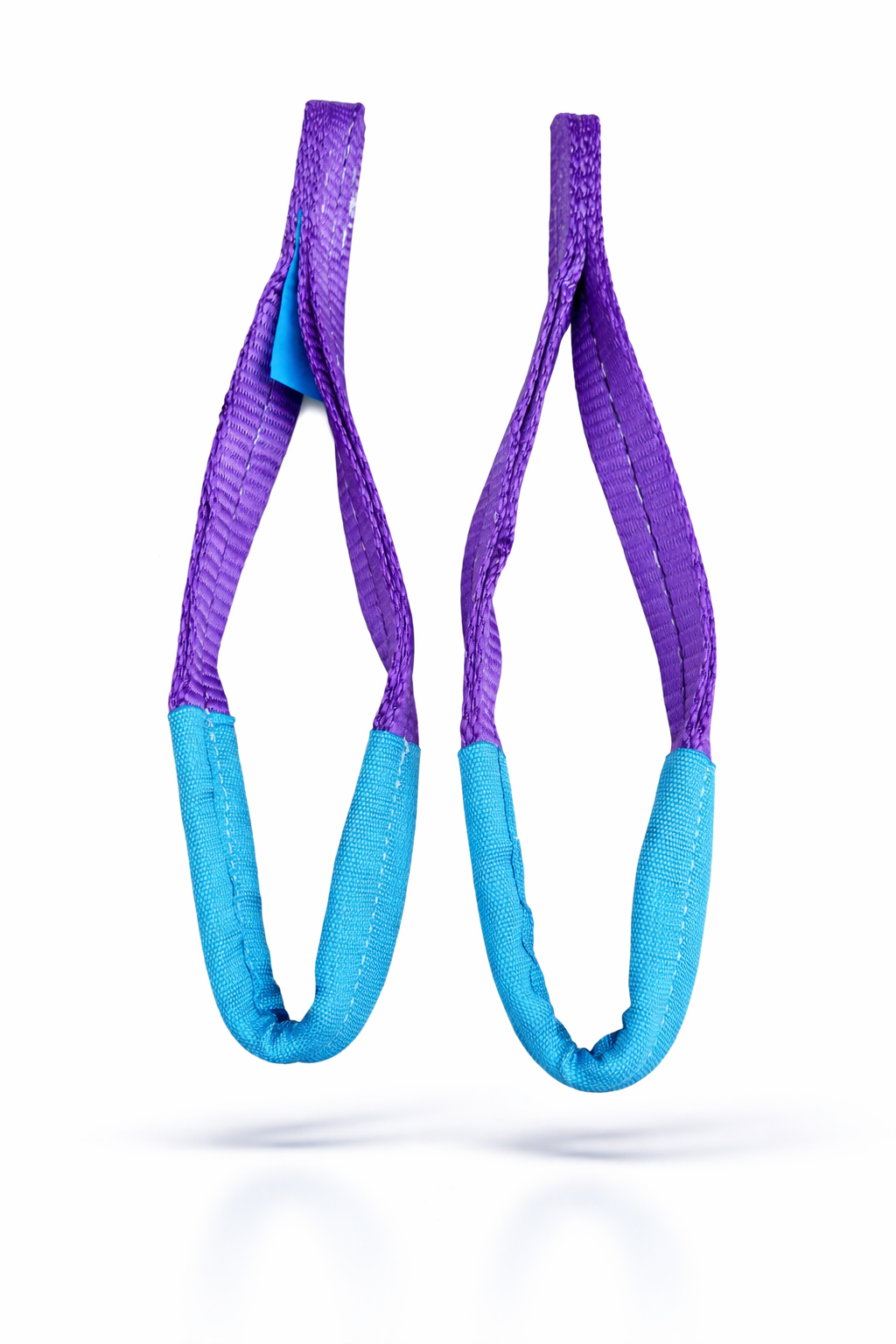

Dla B-4 tabela podaje pętlę standardową i płaską. Zdjęcie pokazuje przykładowe pętle zawiesia B-4 2 t; nie jest zestawieniem wszystkich wariantów.
Zdjęcie ma charakter poglądowy. Przed wyborem wykonania trzeba sprawdzić wymiary haka lub innego elementu nośnego oraz prawidłowe podparcie pętli. Nietypowe zakończenie wymaga osobnego potwierdzenia.
Przekaż wymiary osprzętu do doboru →DOKUMENTACJA Z PRODUKTEM
Oznaczenie CE
i dokumentacja
Zawiesie jest dostarczane z deklaracją zgodności i instrukcją użytkowania. Oznaczenie pozwala powiązać wyrób z jego DOR, długością roboczą, producentem, numerem seryjnym i datą produkcji. Przed użyciem sprawdź zgodność oznaczeń z dokumentacją.
✓ Deklaracja zgodności✓ Instrukcja użytkowania✓ Oznakowanie zawiesia
Dodatkowe wymagania dokumentacyjne zakładu podaj w zapytaniu — potwierdzimy możliwości.
KONTROLE I PRZEGLĄDY CECHO
Wsparcie w czasie
eksploatacji
Uzgodnij zakres kontroli zawiesi pasowych, miejsce i termin z naszym specjalistą. Ocena stanu technicznego i oznaczeń określa dalsze postępowanie ze sprzętem.
Poznaj zakres kontroli i przeglądów →Przegląd nie oznacza automatycznego dopuszczenia do dalszej pracy ani naprawy uszkodzonej taśmy.
Cztery warstwy nie zastępują ochrony krawędzi
Większa liczba warstw nie oznacza odporności na przecięcie ani zgody na pracę na dowolnej krawędzi. Ochronę taśmy i sposób podparcia dobiera się do konkretnego ładunku. Nie używaj zawiesia skręconego, zawiązanego w węzeł lub ze zniszczonymi szwami i pętlami.
Wartości tabelaryczne dotyczą określonych konfiguracji. Współczynnik bezpieczeństwa 7 nie zwiększa dopuszczalnego obciążenia eksploatacyjnego. Przed użyciem sprawdź stan i oznaczenie zawiesia, a przy wątpliwościach przerwij użytkowanie i zleć ocenę.
Zobacz osłony zawiesi →WARTO WIEDZIEĆ
