Dwa punkty i środek ciężkości
Podaj rozstaw i wysokości zaczepów oraz położenie środka ciężkości. Te dane są potrzebne do oceny obciążenia cięgien.
Koszyk0
Twój koszyk jest pusty ...
- Rozwiązania
- Usługi

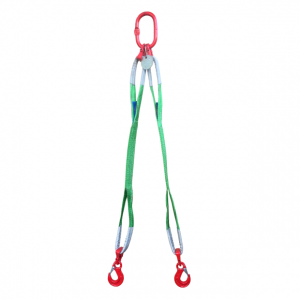

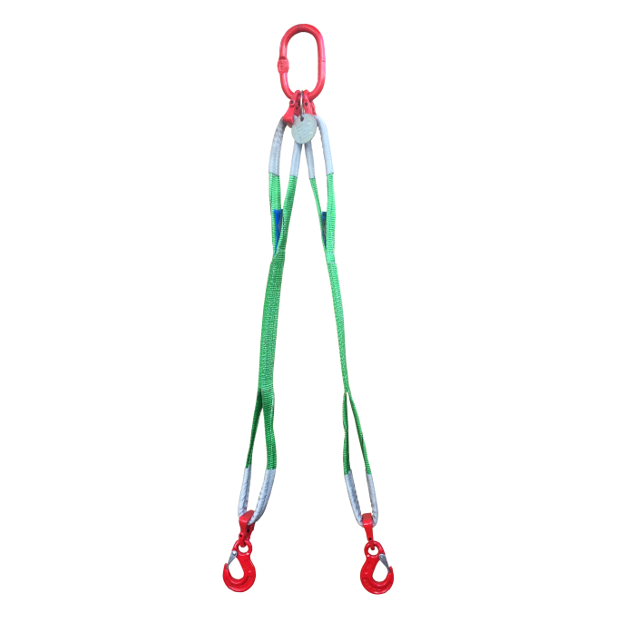

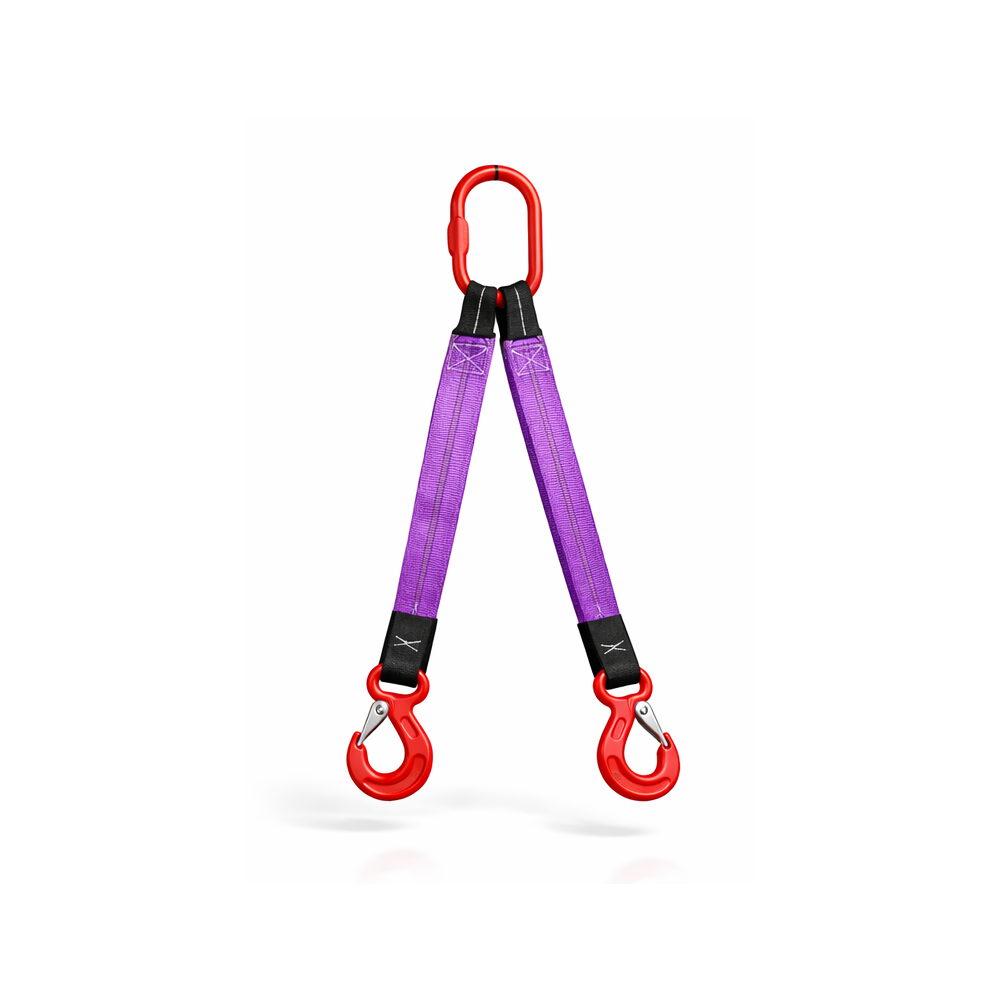

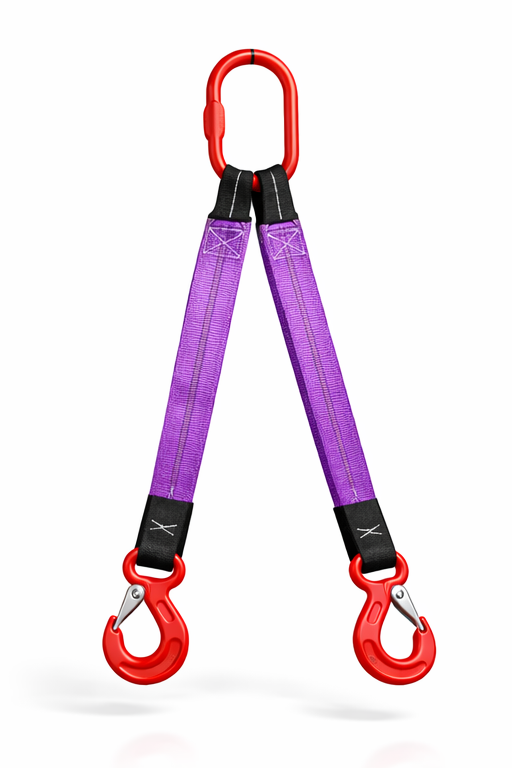

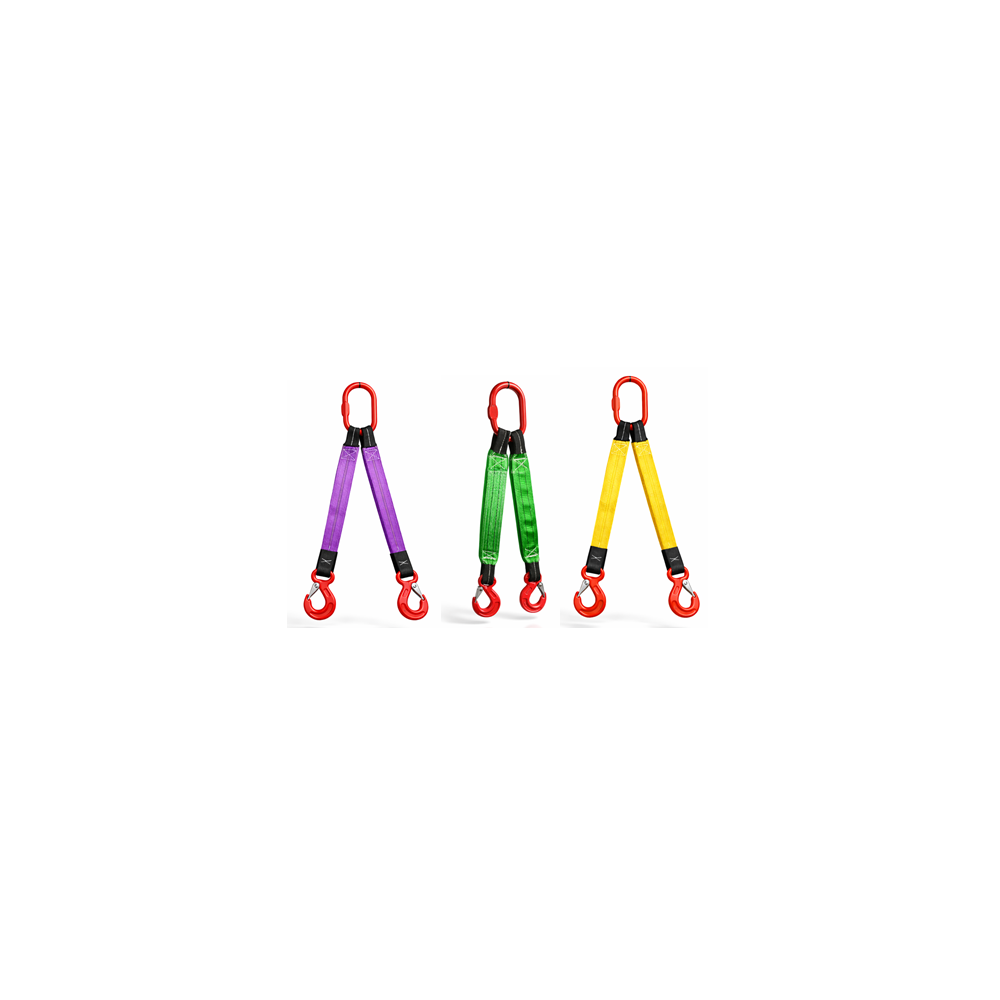

Zawiesie pasowe 2-cięgnowe
1 400–14 000 kgDOR przy β do 45°
Długość robocza L według zamówienia
Dwa cięgna pasowe pozwalają połączyć wspólne ogniwo górne z dwoma punktami ładunku. Przy doborze znaczenie mają nie tylko masa i długość, lecz także rozstaw zaczepów oraz kąt pracy każdego cięgna. Dlatego dane DOR podano w dwóch kolumnach kątowych.
Prześlij rozstaw zaczepów — dobierzmy cały układ.
Zapytaj o dobór i wycenę ↗+48 33 825 04 84biuro@cecho.plPrześlij dane ładunku lub szkic. Pomożemy określić wykonanie i przygotujemy ofertę dla firmy.
- Opis produktu
DOR ZESTAWUdo 14 000 kgPrzy β do 45°; drugi zakres w tabeli
MATERIAŁ I BUDOWAPES / 2 cięgnaTaśma poliestrowa
Osprzęt stalowy klasy 8
Osprzęt stalowy klasy 8
DŁUGOŚĆ ROBOCZA LNa zamówienieMiędzy punktami nośnymi
NORMA WYKONANIAPN-EN 1492-1Zawiesia pasowe do podnoszenia
i instrukcja użytkowania ↗WSPARCIE W EKSPLOATACJISerwis i przeglądyKontrole zawiesi
i kontakt techniczny CECHO ↗
DOR to dopuszczalne obciążenie robocze. Sprawdź układ pracy, etykietę i instrukcję.
DOBÓR DO ZADANIA
Dobierzmy geometrię całego podwieszenia.
Przed wyborem wykonania określamy ładunek, układ i warunki pracy.
Długość i kąt β
Podaj długość L i dostępną wysokość haka. β oznacza kąt cięgna do pionu, nie kąt między cięgnami.
Osprzęt i powierzchnia
Określ zakończenia i wymiary punktów. Wskaż krawędzie oraz powłoki stykające się z taśmą.
Kiedy rozważyć 2 cięgna?
Do elementów z dwoma przewidzianymi punktami zaczepienia. Dwa cięgna nie gwarantują równego podziału obciążenia; istotne są geometria i środek ciężkości.
DANE TECHNICZNE

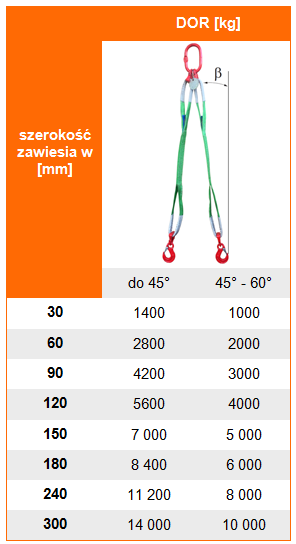

Tabela DOR — 2 cięgna
Szerokość zawiesia oraz DOR dla dwóch zakresów kąta β.
OBCIĄŻENIE ROBOCZE I UKŁADNa telefonie przesuń tabelę w bok →
| szerokość zawiesia w [mm] | DOR [kg]β — kąt cięgna względem pionu | |
|---|---|---|
| do 45° | 45° - 60° | |
| 30 | 1400 | 1000 |
| 60 | 2800 | 2000 |
| 90 | 4200 | 3000 |
| 120 | 5600 | 4000 |
| 150 | 7 000 | 5 000 |
| 180 | 8 400 | 6 000 |
| 240 | 11 200 | 8 000 |
| 300 | 14 000 | 10 000 |
β oznacza na źródłowym schemacie odchylenie cięgna od pionu. Nie sumuj udźwigów dwóch oddzielnych zawiesi 1-cięgnowych, aby wyznaczyć DOR zestawu.
Obowiązują oznakowanie i instrukcja zestawu.
Współczynnik: taśma7
Współczynnik: stal4
Maks. temperatura pracyDo 100°C
Ochrona pętliTaśma poliestrowa
Współczynniki bezpieczeństwa nie uprawniają do przekraczania DOR. Temperaturę należy odnieść także do środowiska i warunków użycia.
DŁUGOŚĆ I POŁĄCZENIA

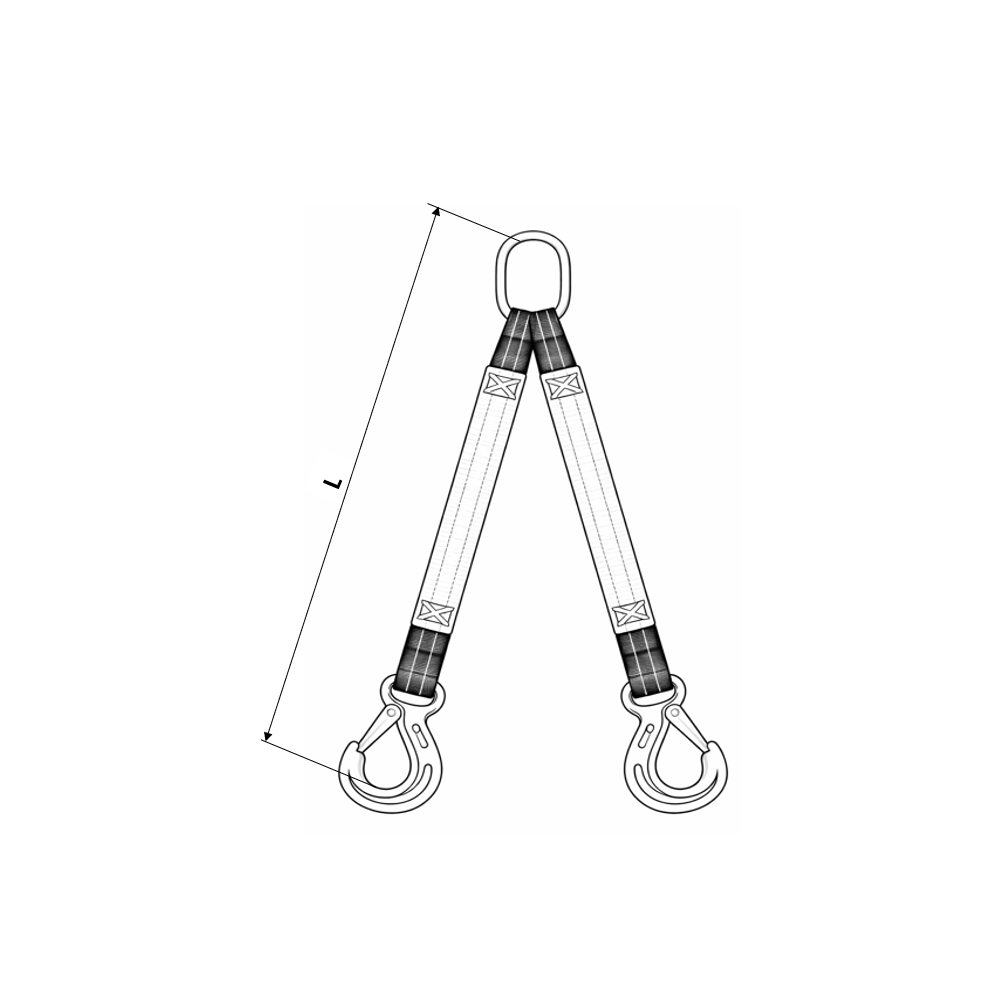

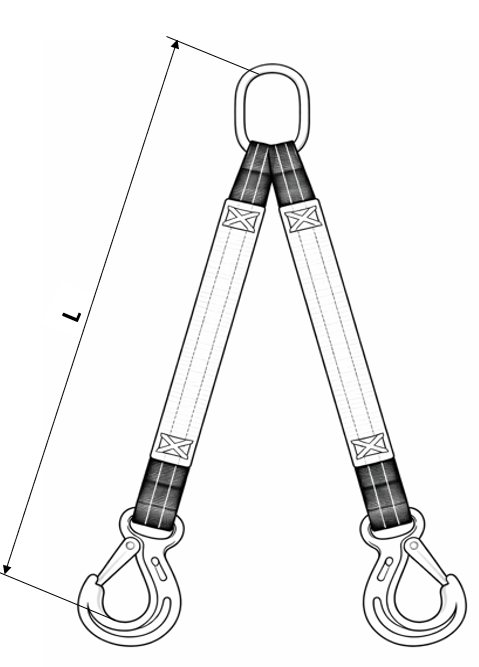

Podaj wymiar L
między punktami nośnymi.
L biegnie między punktami nośnymi wzdłuż cięgna, nie pionowo pod hakiem. Podaj także rozstaw zaczepów i dostępną wysokość.
β mierzymy między cięgnem a pionem.
Prześlij rysunek do doboru →Powiększ wykonanie ↗Powiększ rysunek ↗OSPRZĘT DO DOBORU

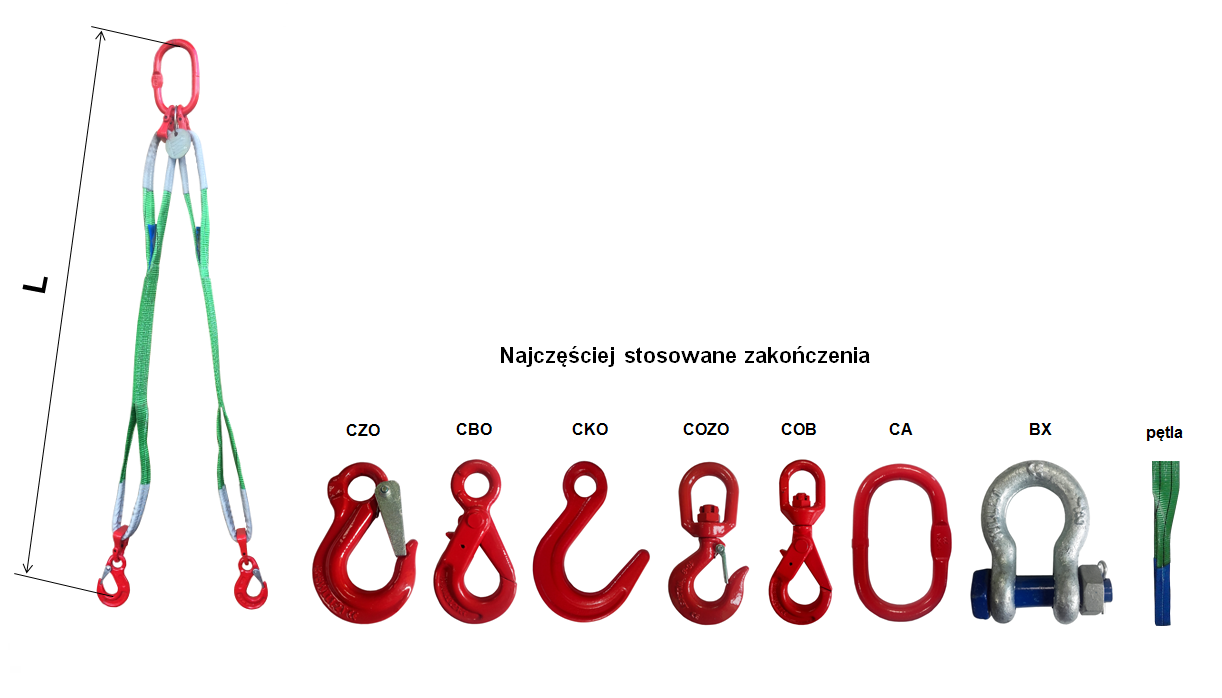

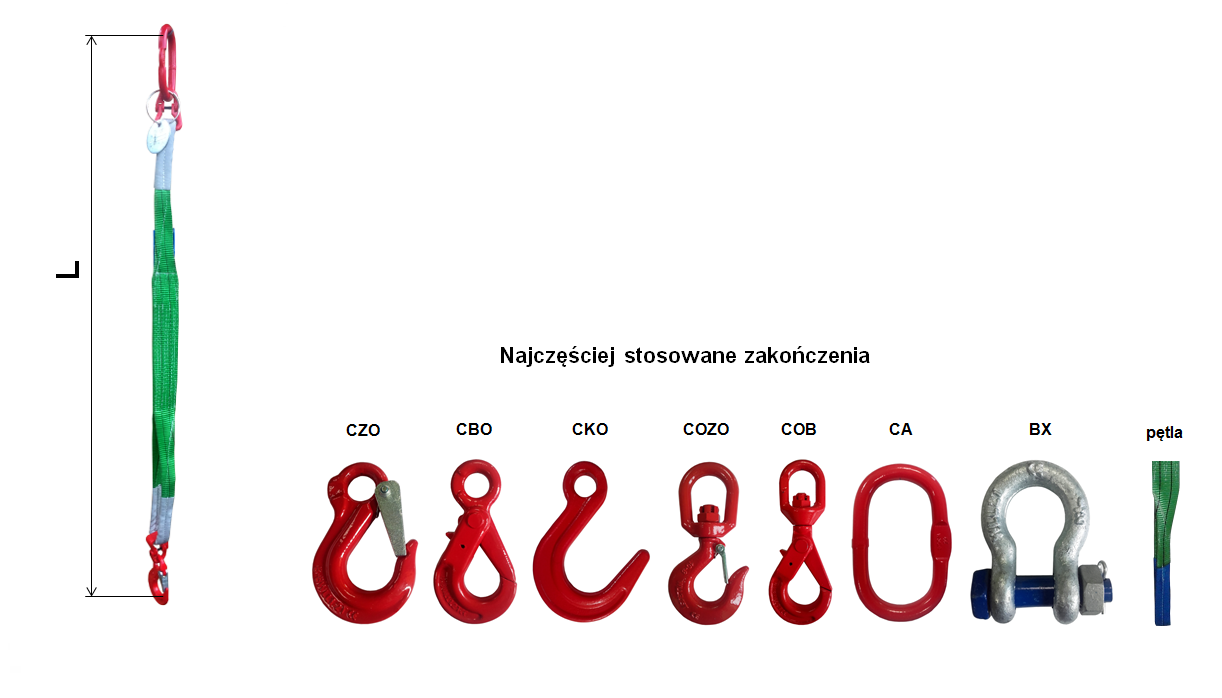

Najczęściej stosowane zakończenia
Zakończenie dobieramy do kształtu i wymiarów punktu zaczepienia, wymaganego DOR oraz sposobu pracy zawiesia. Prześlij zdjęcie zaczepu lub rysunek. Możliwość zastosowania konkretnego zakończenia i jego rozmiar potwierdzamy przy doborze — nie każde wykonanie jest dostępne dla każdego DOR.
Oznaczenia: CZO · CBO · CKO · COZO · COB · CA · BX · pętla.
DOKUMENTACJA Z PRODUKTEM
Deklaracja zgodności CE
i instrukcja użytkowania
Zawiesie otrzymuje deklarację zgodności i instrukcję. Przed użyciem porównaj dokumenty z oznakowaniem zestawu. Dodatkowe wymagania zakładu podaj w zapytaniu.
✓ Deklaracja zgodności✓ Instrukcja użytkowania✓ Oznakowanie zawiesia
SERWIS I PRZEGLĄDY CECHO
Wsparcie także
w czasie eksploatacji
Przeglądy i ocenę wyposażenia uzgodnij z Dariuszem Skwarkiem. Kontrola nie oznacza automatycznej możliwości naprawy uszkodzonej taśmy.
Poznaj zakres kontroli i przeglądów →Sprawdź cały zestaw, nie tylko taśmę
Sprawdź etykietę, taśmy, szwy, osprzęt i zabezpieczenia. Uszkodzonego lub nieidentyfikowalnego zestawu nie używaj do czasu oceny.
Nie wyznaczaj DOR przez sumowanie nośności pojedynczych cięgien ani zakładanie równego podziału masy bez oceny geometrii. Krawędzie i chemikalia wymagają osobnej oceny. Obszycie pętli nie gwarantuje odporności na przecięcie. Obowiązuje instrukcja zawiesia.
Dobierz ochronę zawiesia →WARTO WIEDZIEĆ
Przed zapytaniem
o wykonanie 2-cięgnowe
Czy β to kąt między dwoma cięgnami?
Nie. β oznacza odchylenie cięgna od pionu. W zapytaniu wskaż sposób pomiaru kąta albo dołącz szkic.
Dlaczego jedna szerokość ma dwie wartości DOR?
Dotyczą różnych zakresów kąta. Większe odchylenie od pionu oznacza niższy DOR w tabeli. Wybierz kolumnę odpowiadającą układowi.
Czy wystarczy podzielić masę na dwa?
Nie. Położenie środka ciężkości, zaczepów i kąty wpływają na siły w cięgnach. Należy ocenić cały układ.
DORADZTWO CECHO
Prześlij rozstaw zaczepów — dobierzmy cały układ.
Dołącz masę, rysunek ładunku i dostępną wysokość podnoszenia. Ustalimy długość cięgien, kąt pracy i osprzęt.
Przejdź do formularza kontaktowego ↗W formularzu podaj: Zawiesie pasowe 2-cięgnowe. Zapytanie nie jest zamówieniem.Do sprawnego doboru przydadzą się:
- 01Ładunek
Masa, wymiary i środek ciężkości.
- 02Podwieszenie
Punkty zaczepienia, długość L i kąty β.
- 03Warunki i zakres dostawy
Zakończenia, środowisko i liczba sztuk.
Zdjęcie lub szkic ułatwi przygotowanie konkretnej propozycji.
