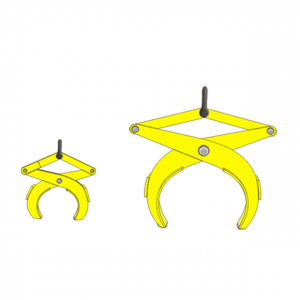

Uchwyt do podnoszenia rur i prętów typ UsR
Dobór i wsparcie techniczne: CECHO.
UCHWYT USR · RURY I PRĘTY · CHWYT SZCZĘKOWY
Szczękowy uchwyt UsR do podnoszenia i transportu rur, prętów oraz innych elementów okrągłych. Pięć typów o DOR od 0,5 do 3,2 t na sztukę. Zakres chwytania zależy od wykonania; przy długich elementach stosuje się trawersę.
0,5–3,2 tDOR pojedynczego uchwytu5 wykonań w tabeli doboru
Potrzebujesz doboru uchwytu do rur i prętów UsR?
Podaj masę, średnicę zewnętrzną i długość ładunku oraz planowany rozstaw punktów podparcia. Dobierzemy UsR i sposób podwieszenia.
Zapytaj CECHO o UsR →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do rur i prętów UsR — najważniejsze informacje
ŁADUNEKRury i prętyElementy o przekroju okrągłym
DOR / SZT.0,5–3,2 tW zależności od typu
DŁUGIE ELEMENTYZ trawersąDobór rozstawu uchwytów
WSPARCIE CECHODobór układuKontakt z technikiem →
CHWYT ZEWNĘTRZNY ELEMENTU OKRĄGŁEGO
Szczękowy uchwyt do rur i prętów.
UsR służy do podnoszenia i transportu elementów okrągłych, w szczególności rur i prętów. Szczęki obejmują zewnętrzną powierzchnię ładunku; średnica musi mieścić się w zakresie odpowiedniego wykonania.
DOR podano dla jednej sztuki. Przy doborze układu z kilkoma uchwytami trzeba uwzględnić podział obciążenia i położenie środka ciężkości. Nośności całego zestawu nie należy określać tylko przez dodanie DOR poszczególnych uchwytów.
Przy długich elementach UsR stosuje się z trawersą. Pozwala ona ustalić rozstaw punktów chwytu odpowiedni do długości i geometrii ładunku. Do doboru potrzebne są również masa oraz warunki podwieszenia.
DANE KATALOGOWE CECHO

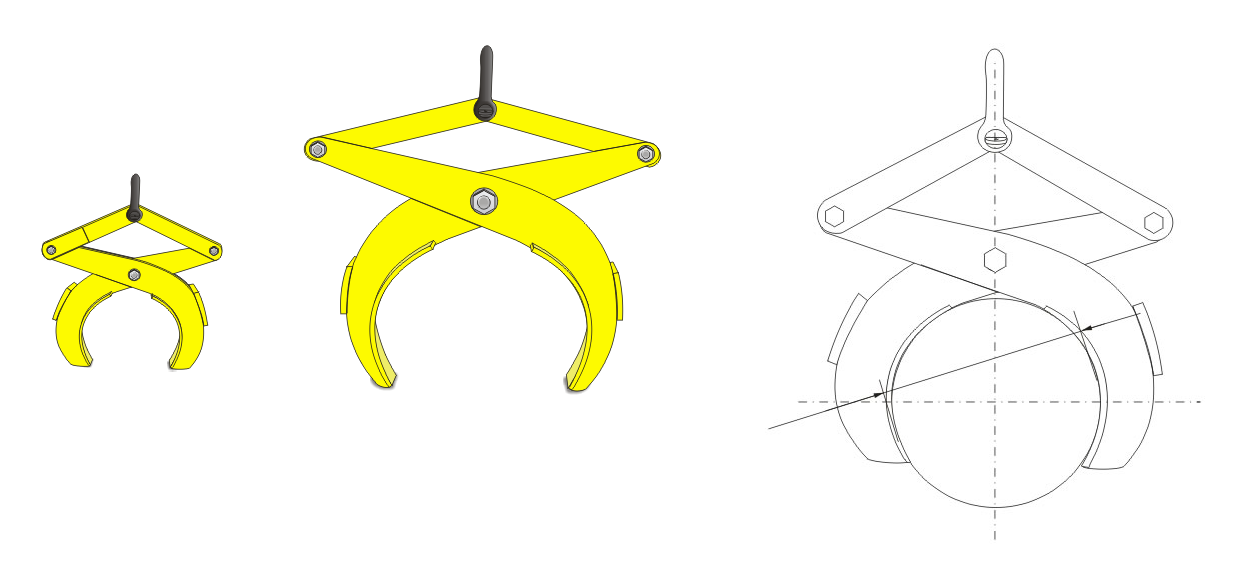

Rysunek wymiarowy i tabela UsR
Porównaj jednocześnie masę przypadającą na uchwyt i średnicę elementu. Większy DOR nie oznacza automatycznie szerszego zakresu chwytania.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

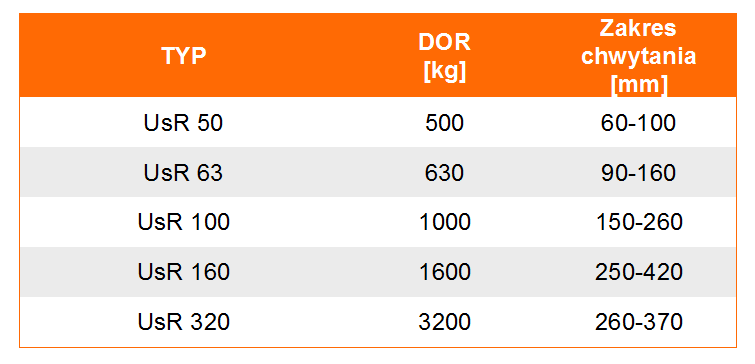

| Typ | DOR [t/szt.] | Zakres chwytania [mm] |
|---|---|---|
| UsR 50 | 0,5 | 60–100 |
| UsR 63 | 0,63 | 90–160 |
| UsR 100 | 1 | 150–260 |
| UsR 160 | 1,6 | 250–420 |
| UsR 320 | 3,2 | 260–370 |
DOR w t na pojedynczy uchwyt; zakres chwytania w mm. Źródłowa tabela nie podaje mas własnych ani wymiarów gabarytowych — należy je potwierdzić dla wybranego wykonania. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać uchwyt UsR?
Wybór wynika z obciążenia jednej sztuki, średnicy ładunku i sposobu jego podwieszenia.
Obciążenie jednej sztuki
DOR wynosi od 0,5 do 3,2 t na uchwyt. Obciążenie w każdym punkcie zależy od masy i środka ciężkości ładunku. Sprawdź cały układ podnoszenia, w tym połączenia i trawersę.
Długość i trawersa
Długie elementy wymagają zastosowania trawersy. Prześlij długość ładunku, planowany rozstaw uchwytów, wysokość podwieszenia i dane haka, aby dopasować konfigurację.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Przed pracą sprawdź oznaczenie UsR, DOR oraz zgodność średnicy ładunku z zakresem chwytania. Montaż, zamykanie szczęk i warunki podnoszenia muszą odpowiadać instrukcji danego wykonania oraz używanej trawersy.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontrola obejmuje szczęki, sworznie, przeguby i element podwieszenia. Sprawdza się zużycie powierzchni chwytających oraz swobodną pracę mechanizmu. Uchwyt z pęknięciem, odkształceniem lub niesprawnym przegubem wymaga oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy DOR w tabeli dotyczy jednej sztuki?
Tak. Wartości od 0,5 do 3,2 t odnoszą się do pojedynczego uchwytu UsR. Nośność kompletnego układu ustala się dla jego konfiguracji i podziału obciążenia.
Kiedy trzeba zastosować trawersę?
Przy długich rurach i prętach UsR stosuje się razem z trawersą. Liczbę uchwytów i rozstaw dobiera się do długości, masy oraz środka ciężkości elementu.
Czy UsR 320 obejmuje każdy mniejszy zakres?
Nie. UsR 320 ma DOR 3,2 t i zakres chwytania 260–370 mm. UsR 160 ma DOR 1,6 t i inny zakres: 250–420 mm. Oba parametry trzeba sprawdzać osobno.
Jakie dane przesłać dla rury?
Masę, długość, średnicę zewnętrzną, grubość ścianki, materiał i stan powierzchni oraz planowany sposób podwieszenia.
Jakie informacje przesłać do wyceny?
Podaj masę, długość, średnicę i materiał elementu, dla rur także grubość ścianki. Dołącz planowany rozstaw punktów chwytu i informacje o trawersie.
DOBÓR I KONTAKT Z CECHO
Dobierz uchwyt do rur i prętów UsR z CECHO.
Prześlij dane rur lub prętów. Pomożemy dobrać uchwyty UsR oraz układ z trawersą.
Wyślij zapytanie o UsR →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
