Uchwyt do rur betonowych typ C-URB
C-URB · KATALOG DLA FIRM
Uchwyt C-URB służy do podnoszenia i transportu rur betonowych, z ręcznym wyważeniem środka ciężkości. Wykonania różnią się DOR, wymiarami oraz zakresem chwytania L1. W CECHO pomagamy dobrać uchwyt do danych konkretnej rury i sposobu prowadzenia prac.
Dobór do Twojego zastosowania
Parametry, dokumentacja i bezpośredni kontakt z technikiem.
Zapytaj o C-URB+48 692 943 742dskwarek@cecho.pl- Opis produktu
PODNOSZENIE RUR BETONOWYCH · CECHO

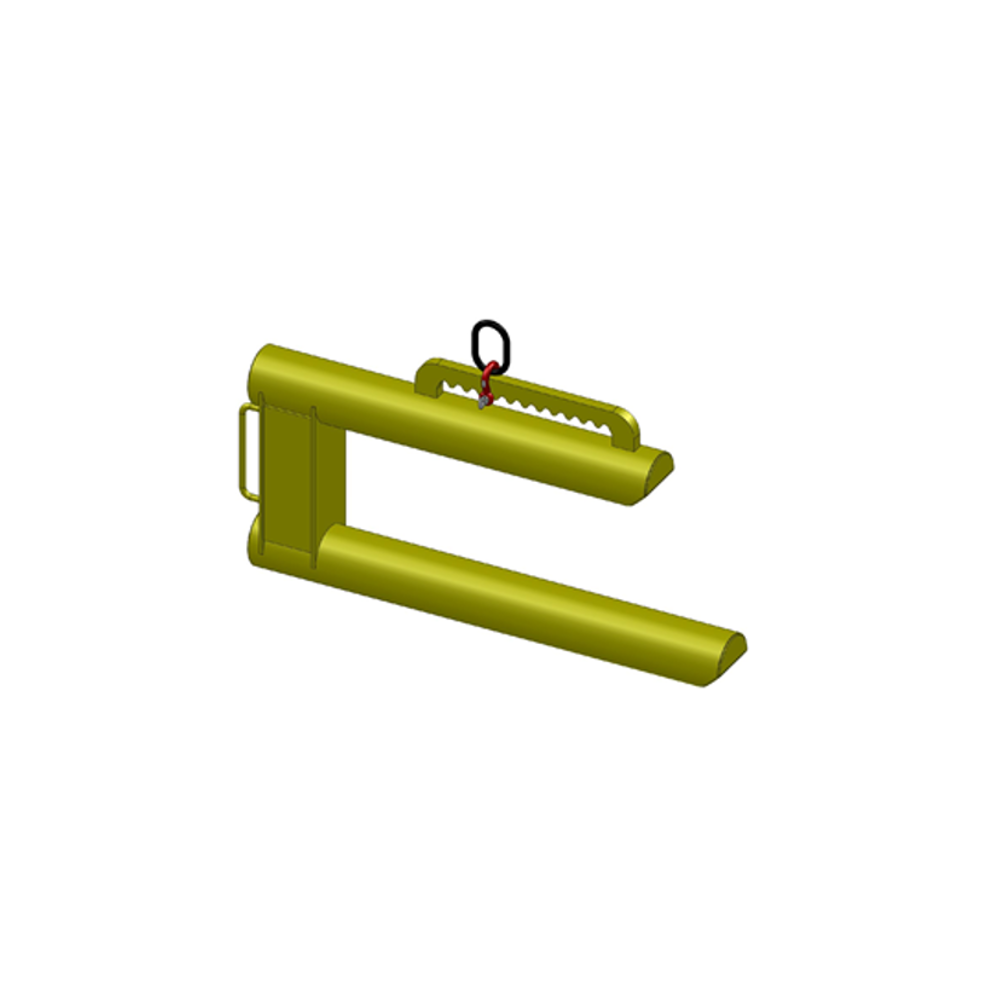

Uchwyt C-URB do transportu rur betonowych
Uchwyt C-URB służy do podnoszenia i transportu rur betonowych, z ręcznym wyważeniem środka ciężkości. Wykonania różnią się DOR, wymiarami oraz zakresem chwytania L1. W CECHO pomagamy dobrać uchwyt do danych konkretnej rury i sposobu prowadzenia prac.
Najważniejsze cechy
- Przeznaczony do podnoszenia i transportu rur betonowych.
- Ręczne wyważenie środka ciężkości.
- Wykonania C-URB – 1,5 i C-URB – 3,5.
- Zakres L1 min–max oraz odrębne wymiary H i h.
SPOSÓB OBSŁUGIRęczne wyważenieDobór do geometrii rury
DOR1500 / 3500 kgWedług wybranego wykonania
OZNAKOWANIEZnak CEDOR i rozmiar
DOKUMENTACJADeklaracja zgodnościŚwiadectwo jakości 2.1
DOBÓR DLA FIRMKonsultacja technicznaŁadunek, urządzenie, stanowisko
SERWIS I PRZEGLĄDYWsparcie w eksploatacjiSkontaktuj się z technikiem
DOBÓR DO KONKRETNEGO ZADANIA
Jak dobrać C-URB?
Przygotuj poniższe informacje. Na ich podstawie technik CECHO pomoże określić właściwe wykonanie i zakres oferty dla Twojej firmy.
Zakres chwytania
Porównaj wymagania z zakresem L1 min–max oraz wymiarami H, h i L wybranego typu. Nie łącz wartości z różnych wierszy.
Stanowisko i podwieszenie
Opisz sposób podejmowania i odkładania rury, urządzenie podnoszące oraz dostępną wysokość.
Ręczne wyważenie wymaga postępowania zgodnie z dokumentacją produktu.
Nie dobieraj uchwytu wyłącznie według DOR. Geometria rury, zakres chwytania i układ środka ciężkości muszą odpowiadać dopuszczonemu zastosowaniu konkretnego wykonania.
KONSTRUKCJA I WYMIARY

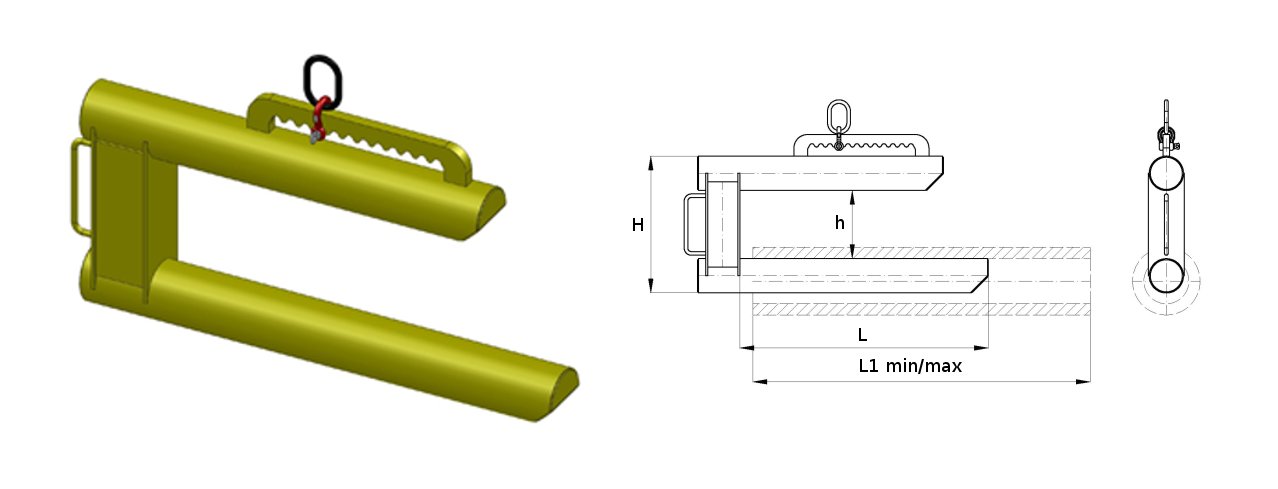

Ilustracja i rysunek techniczny
Oryginalna ilustracja i rysunek przedstawiają konstrukcję C-URB oraz oznaczenia wymiarów. Duże H i małe h pozostają odrębnymi parametrami.
Otwórz oryginalny rysunekPARAMETRY DO DOBORU

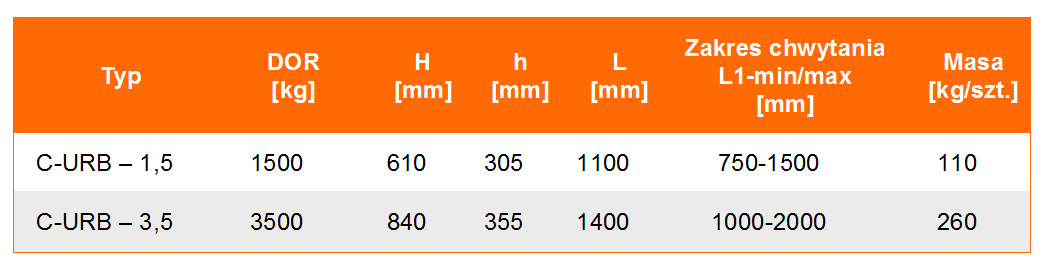

Tabela parametrów technicznych
Na telefonie przesuń tabelę w bok, aby zobaczyć wszystkie kolumny.
| Typ | DOR [kg] | H [mm] | h [mm] | L [mm] | Zakres chwytania L1 min–max [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|
| C-URB – 1,5 | 1500 | 610 | 305 | 1100 | 750–1500 | 110 |
| C-URB – 3,5 | 3500 | 840 | 355 | 1400 | 1000–2000 | 260 |
DOR — dopuszczalne obciążenie robocze. DOR i masę podano w kilogramach, wymiary w milimetrach. Każdy wiersz dotyczy wskazanego typu; nie łącz parametrów różnych wykonań.
OZNAKOWANIE I DOKUMENTY
Dokumentacja produktu
Oznakowanie obejmuje znak CE, dopuszczalne obciążenie robocze i rozmiar. W dokumentacji produktu wskazano:
- deklarację zgodności,
- świadectwo jakości 2.1.
Przy konsultacji posiadanego egzemplarza prześlij zdjęcie oznakowania oraz dostępne dokumenty. Warunki użytkowania potwierdzaj w dokumentacji danego wykonania.
SERWIS I PRZEGLĄDY
Wsparcie w eksploatacji
Chcesz uzgodnić kontrolę, skonsultować stan produktu albo przygotować przegląd? Skontaktuj się z technikiem CECHO.
Prześlij zdjęcia, oznaczenia i opis warunków pracy. Uzgodnimy możliwy zakres dalszych czynności.
PYTANIA PRZED OFERTĄ
Najczęstsze pytania o C-URB
Jakie zakresy chwytania ma C-URB?
C-URB – 1,5 ma w tabeli L1 min–max 750–1500 mm, a C-URB – 3,5: 1000–2000 mm. Zakres należy sprawdzać łącznie z pozostałymi wymiarami i DOR danego typu.
Czy C-URB samoczynnie wyważa ładunek?
Opis produktu wskazuje ręczne wyważenie środka ciężkości. Sposób regulacji i użytkowania trzeba potwierdzić w dokumentacji konkretnego wykonania.
KONSULTACJA I OFERTA DLA FIRM
Zapytaj o dobór C-URB
Prześlij dane ładunku, zdjęcia stanowiska i wymagania. Technik CECHO pomoże doprecyzować wykonanie oraz przygotować ofertę.
