Trawersy belkowe
Trawersy belkowe dobrane do punktów podwieszenia
Trawersa belkowa pozwala rozmieścić punkty podwieszenia ładunku w sposób dopasowany do jego konstrukcji. Jest elementem układu podnoszenia, dlatego oprócz masy liczą się rozstawy, środek ciężkości, dostępna wysokość i współpracujące zawiesia.
W CECHO pomagamy dobrać wykonania do powtarzalnych operacji oraz zmiennych gabarytów na produkcji i montażu. Porównujemy stałe lub przestawne punkty zaczepienia z rzeczywistą operacją, zamiast zakładać, że jedna belka pasuje do każdego ładunku.
Rozwiń poradnik: wykonania, dobór i ważne pytaniaZwiń poradnik doboru
Co porównać przed wyborem trawersy belkowej?

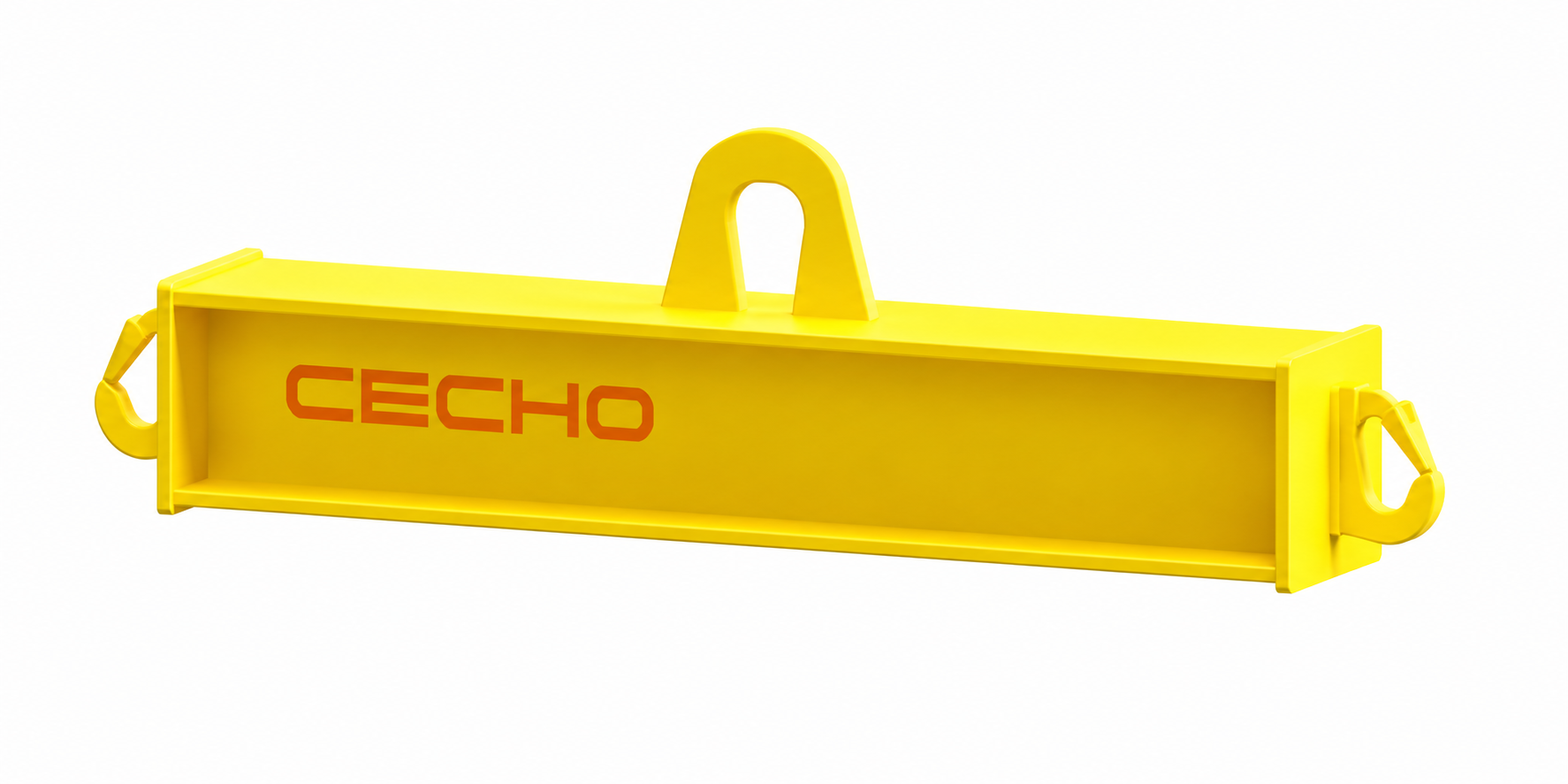

W katalogu są trawersy CECHO CT oraz wykonania ECO. Symbole należy odnosić do ich kart i rysunków. Poniższe porównanie porządkuje kryteria doboru, ale nie zastępuje parametrów wybranego modelu.
| Wykonanie | Co je wyróżnia? | Co trzeba ustalić? |
|---|---|---|
| Wykonanie o stałych punktach | Punkty zaczepienia znajdują się w ustalonych miejscach. | Czy obsługiwane ładunki mają ten sam rozstaw i położenie środka ciężkości. |
| Wykonanie przestawne | Pozwala zmieniać położenie przewidzianych punktów mocowania. | Potrzebne ustawienia, ich dopuszczalne obciążenia oraz sposób zabezpieczenia. |
| Zakończenia i osprzęt podwieszany | Haki, ogniwa i zawiesia muszą pasować do punktów ładunku. | Wymiary połączeń, kierunki sił i długość roboczą całego zestawu. |
Na telefonie tabelę można przesunąć w bok. Parametry i rysunki sprawdzisz w kartach konkretnych produktów.
Jak przygotować dane do doboru?
Rysunek i rozstawy
Zaznacz miejsca zaczepienia, długość i szerokość ładunku oraz ograniczenia dostępu. Rozstaw dobiera się do punktów nośnych, nie wyłącznie do zewnętrznego wymiaru elementu.
Środek ciężkości
Określ, czy masa jest rozłożona symetrycznie. Jeżeli środek ciężkości jest przesunięty, podaj jego położenie; punkty mogą przenosić różne obciążenia.
Miejsce pod hakiem
Podaj maksymalną wysokość haka i potrzebną wysokość podniesienia. Uwzględniamy belkę, połączenie górne, zawiesia i uchwyty dolne.
Powtarzalność operacji
Przygotuj zestawienie typowych i skrajnych ładunków oraz częstotliwość zmiany ustawień. To ułatwi ocenę, czy potrzebne jest wykonanie stałe, przestawne czy inna konfiguracja.
Rozstaw i podział sił są równie ważne jak DOR
Trawersa nie wyrównuje samoczynnie obciążenia wszystkich punktów. Podział sił zależy m.in. od geometrii podwieszenia i środka ciężkości. Nie przyjmuj, że dwa haki zawsze przenoszą po połowie masy, a cztery po jednej czwartej.
DOR/WLL należy sprawdzać dla konkretnej konfiguracji. Przy wykonaniu przestawnym nie przenoś wartości pomiędzy ustawieniami bez potwierdzenia w dokumentacji. Regulację oraz zabezpieczenie punktów wykonuj wyłącznie w sposób dopuszczony instrukcją.
Masa trawersy i zawiesi obciąża urządzenie podnoszące. Trzeba też sprawdzić kierunki obciążania haków, ogniw i punktów ładunku; samo mechaniczne połączenie elementów nie potwierdza ich zgodności.
Nie wykonuj samodzielnie nowych otworów, dospawań ani zmian długości belki. Potrzebną zmianę konfiguracji uzgodnij technicznie. Ostateczny dobór opiera się na dokumentacji i ocenie konkretnego zadania.
O co pytają firmy przed wyborem?
Kiedy warto wybrać trawersę przestawną?
Gdy rzeczywiście potrzebne są różne rozstawy punktów. Trzeba podać wszystkie wymagane ustawienia i obciążenia, aby ocenić zakres użytecznej regulacji.
Czy trawersa ochroni ładunek przed ściskaniem?
Odpowiednia geometria może ograniczyć niekorzystne kierunki sił, lecz nie jest to automatyczna cecha każdego układu. Potrzebny jest rysunek podwieszenia i ocena punktów ładunku.
Czy można dobrać kompletny zestaw z zawiesiami?
Tak. Prześlij punkty zaczepienia, masę, wymagane rozstawy i długości. Omówimy belkę oraz pasujące połączenia górne i dolne.
Nie znam położenia środka ciężkości. Co dalej?
Zaznacz ten brak w zapytaniu i prześlij dokumentację ładunku. Nie zastępuj brakującej informacji założeniem, że środek ciężkości znajduje się w połowie długości.
Zacznij od rysunku podwieszenia
Prześlij Dariuszowi Skwarkowi masę, wymiary, rozstawy i dane urządzenia. Opisz także nietypowe ustawienia oraz ograniczenia wysokości, które trzeba uwzględnić w doborze.
