Trawersa przestawna ECO
TRAWERSY PEWAG · KATALOG DLA FIRM
Trawersa przestawna ECO pewag służy do transportu długich ładunków z możliwością dopasowania położenia dolnych punktów podwieszenia. Wariant dobieramy do masy, geometrii ładunku i wymaganych ustawień roboczych.
Dobierz wykonanie do swojego ładunku
Dane techniczne, dokumentacja i kontakt bezpośrednio z technikiem.
Zapytaj o trawersę ECO+48 692 943 742dskwarek@cecho.pl- Opis produktu
TRAWERSY PEWAG · DOBÓR TECHNICZNY CECHO
Trawersa przestawna ECO — dobór do transportu długich ładunków
Trawersa przestawna ECO pewag służy do transportu długich ładunków z możliwością dopasowania położenia dolnych punktów podwieszenia. Wariant dobieramy do masy, geometrii ładunku i wymaganych ustawień roboczych.
Potrzebujesz belki do konkretnego elementu lub do kilku powtarzalnych zadań? Prześlij rysunek, masę i wymiary ładunku. Pomożemy wskazać wariant oraz dane potrzebne do przygotowania oferty.
Najważniejsze cechy
- Przestawne dolne punkty podwieszenia; rozstaw otworów pokazano na rysunku i w tabeli.
- 16 pozycji w tabeli parametrów: udźwig, długość, wymiary charakterystyczne i masa.
- Znakowanie obejmuje znak CE, dopuszczalne obciążenie robocze i rozmiar.
- Deklaracja zgodności oraz świadectwo jakości 2.1.
KONSTRUKCJAECO przestawnaDobór ustawień podwieszenia
DOR WARIANTÓW1 000–10 000 kgWartości zależne od wykonania
OZNAKOWANIEZnak CEDOR i rozmiar produktu
DOKUMENTACJADeklaracja zgodnościŚwiadectwo jakości 2.1
DOBÓR DLA FIRMKonsultacja technicznaŁadunek, rozstaw i urządzenie
WSPARCIE W EKSPLOATACJISerwis i przeglądyKontakt z technikiem CECHO
OD ŁADUNKU DO WŁAŚCIWEGO WYKONANIA
Jak dobrać trawersę ECO?
Wymagane ustawienia
Określ potrzebne pozycje dolnych punktów oraz masę ładunku dla każdego ustawienia. Rysunek pokazuje oznaczenia k i n x k; tabela podaje je osobno dla poszczególnych długości.
Urządzenie i osprzęt
Prześlij dane haka urządzenia podnoszącego, oznaczenia współpracujących zawiesi oraz dostępną wysokość. Dołącz zdjęcia stanowiska, jeśli występują ograniczenia przestrzeni.
DOR dotyczy konkretnego wykonania i dopuszczonego układu pracy.
Parametry z różnych wierszy nie tworzą jednego wariantu. Przy doborze korzystaj z całego wiersza tabeli, oznakowania i dokumentacji egzemplarza. Zakres przestawiania i dopuszczalne ustawienia należy potwierdzić dla wybranego wykonania.
DOKUMENTACJA KONSTRUKCJI

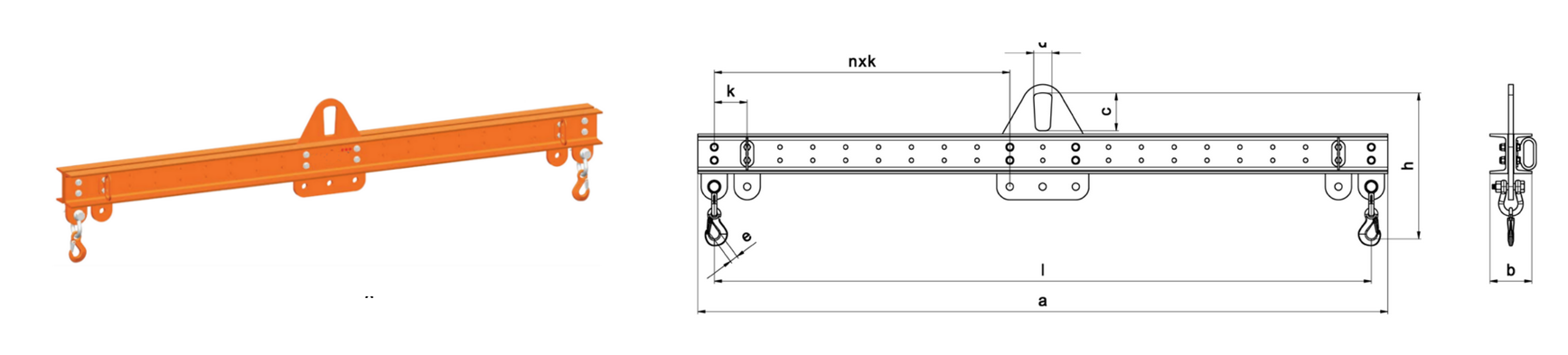

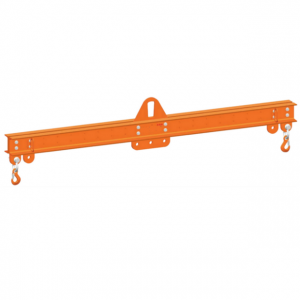

Zdjęcie i rysunek wymiarowy
Ilustracja pomaga rozpoznać budowę, a rysunek służy do odczytu wymiarów. Szczegóły wyposażenia oraz konfigurację zamówienia potwierdzamy dla wybranego wariantu.
PARAMETRY POSZCZEGÓLNYCH WYKONAŃ

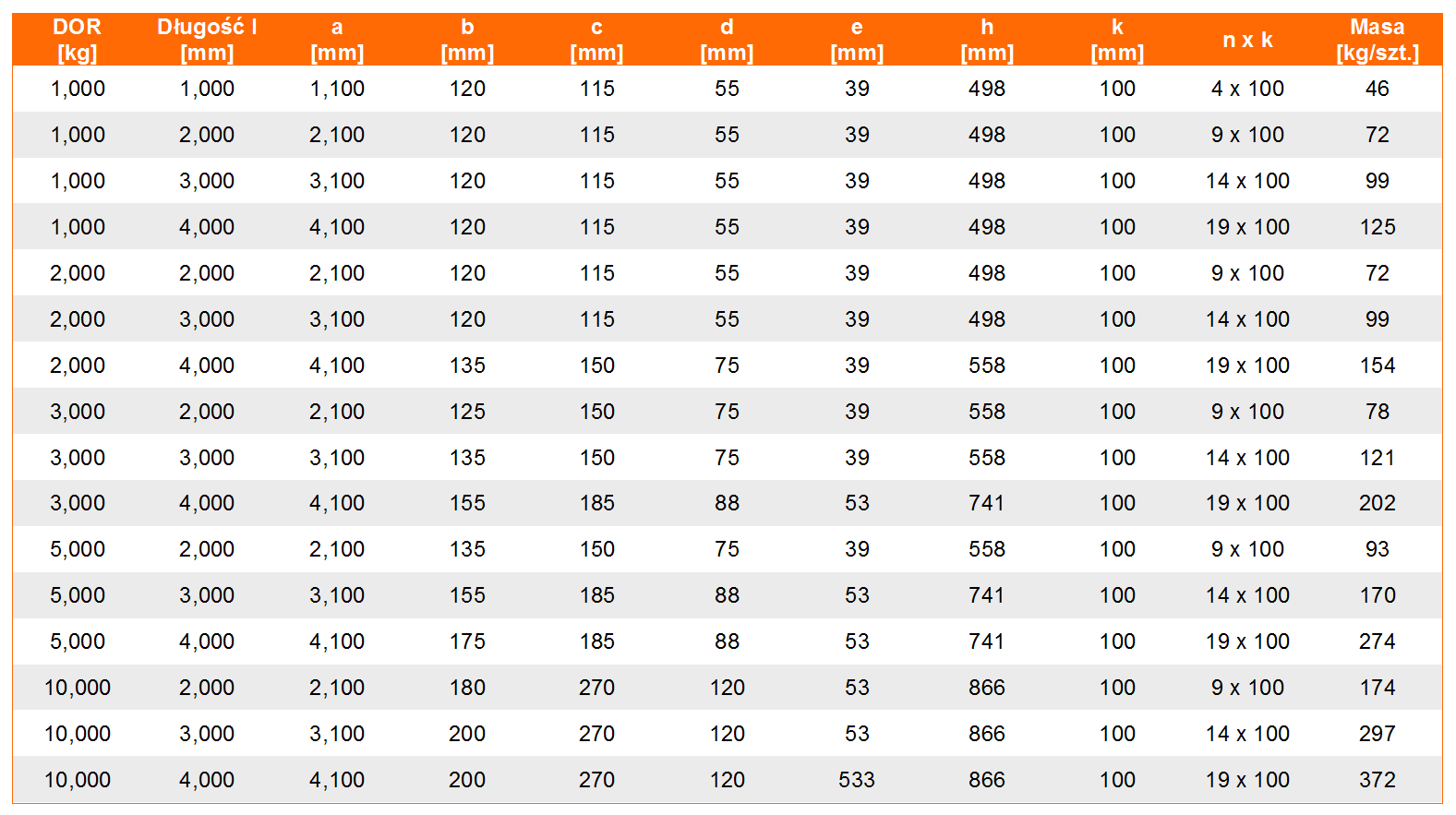

Tabela parametrów technicznych
Na telefonie przesuń tabelę w bok, aby zobaczyć wszystkie wymiary i masę.
| DOR [kg] | Długość l [mm] | a [mm] | b [mm] | c [mm] | d [mm] | e [mm] | h [mm] | k [mm] | n x k | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|
| 1,000 | 1,000 | 1,100 | 120 | 115 | 55 | 39 | 498 | 100 | 4 x 100 | 46 |
| 1,000 | 2,000 | 2,100 | 120 | 115 | 55 | 39 | 498 | 100 | 9 x 100 | 72 |
| 1,000 | 3,000 | 3,100 | 120 | 115 | 55 | 39 | 498 | 100 | 14 x 100 | 99 |
| 1,000 | 4,000 | 4,100 | 120 | 115 | 55 | 39 | 498 | 100 | 19 x 100 | 125 |
| 2,000 | 2,000 | 2,100 | 120 | 115 | 55 | 39 | 498 | 100 | 9 x 100 | 72 |
| 2,000 | 3,000 | 3,100 | 120 | 115 | 55 | 39 | 498 | 100 | 14 x 100 | 99 |
| 2,000 | 4,000 | 4,100 | 135 | 150 | 75 | 39 | 558 | 100 | 19 x 100 | 154 |
| 3,000 | 2,000 | 2,100 | 125 | 150 | 75 | 39 | 558 | 100 | 9 x 100 | 78 |
| 3,000 | 3,000 | 3,100 | 135 | 150 | 75 | 39 | 558 | 100 | 14 x 100 | 121 |
| 3,000 | 4,000 | 4,100 | 155 | 185 | 88 | 53 | 741 | 100 | 19 x 100 | 202 |
| 5,000 | 2,000 | 2,100 | 135 | 150 | 75 | 39 | 558 | 100 | 9 x 100 | 93 |
| 5,000 | 3,000 | 3,100 | 155 | 185 | 88 | 53 | 741 | 100 | 14 x 100 | 170 |
| 5,000 | 4,000 | 4,100 | 175 | 185 | 88 | 53 | 741 | 100 | 19 x 100 | 274 |
| 10,000 | 2,000 | 2,100 | 180 | 270 | 120 | 53 | 866 | 100 | 9 x 100 | 174 |
| 10,000 | 3,000 | 3,100 | 200 | 270 | 120 | 53 | 866 | 100 | 14 x 100 | 297 |
| 10,000 | 4,000 | 4,100 | 200 | 270 | 120 | 533 | 866 | 100 | 19 x 100 | 372 |
DOR — dopuszczalne obciążenie robocze. Zachowano oznaczenia i zapis liczb z dotychczasowej tabeli katalogowej; przecinek w wartościach takich jak 1,000 oznacza separator tysięcy.
DOKUMENTACJA
Identyfikacja i dokumenty
Dotychczasowa karta ECO wskazuje znakowanie CE, dopuszczalne obciążenie robocze i rozmiar. Dokumentacja obejmuje:
- deklarację zgodności,
- świadectwo jakości 2.1.
Przy zapytaniu o konkretne wykonanie podaj jego DOR i długość. Przy konsultacji posiadanego egzemplarza dołącz zdjęcie oznakowania oraz dostępne dokumenty.
SERWIS I PRZEGLĄDY
Wsparcie podczas eksploatacji
Chcesz ustalić zakres kontroli trawersu, skonsultować stan haków lub dopasowanie zawiesi? Skontaktuj się z technikiem CECHO.
Przygotuj zdjęcia urządzenia, oznakowanie i opis warunków pracy. Na tej podstawie ustalimy potrzebne informacje oraz dalszy zakres czynności.
PYTANIA PRZED OFERTĄ
Najczęstsze pytania o ECO
Czy ta karta przedstawia jedną trawersę o stałym udźwigu?
Nie. Tabela zawiera 16 wykonań o różnych kombinacjach DOR, długości, wymiarów i masy. Przy zapytaniu wskaż potrzebny wariant albo przekaż dane ładunku do doboru.
Co trzeba wysłać, aby otrzymać ofertę?
Podaj masę i wymiary ładunku, rozstaw punktów podnoszenia, położenie środka ciężkości oraz dane urządzenia i zawiesi. Dla wersji przestawnej zaznacz potrzebne ustawienia punktów. Rysunek lub zdjęcie ułatwi rozmowę z technikiem.
Czy można wykorzystać posiadane zawiesia?
Taką możliwość trzeba potwierdzić po sprawdzeniu ich parametrów, wymiarów zakończeń, stanu i układu pracy. Wyślij oznaczenia oraz fotografie osprzętu, który ma współpracować z trawersą.
OFERTA DLA TWOJEJ FIRMY
Dobierzmy trawersę ECO do zadania
Wyślij rysunek lub zdjęcie ładunku. Omówimy wymagane parametry i przygotujemy ofertę właściwego wykonania. Jeśli nie masz kompletu danych, zacznij od rozmowy z technikiem.
