Ładunek i jego geometria
Podaj masę, długość, szerokość i wysokość elementu. Zaznacz położenie środka ciężkości oraz punkty, w których można go bezpiecznie podwiesić. Pomocny będzie rysunek z wymiarami.
Koszyk0
Twój koszyk jest pusty ...
- Rozwiązania
- Usługi

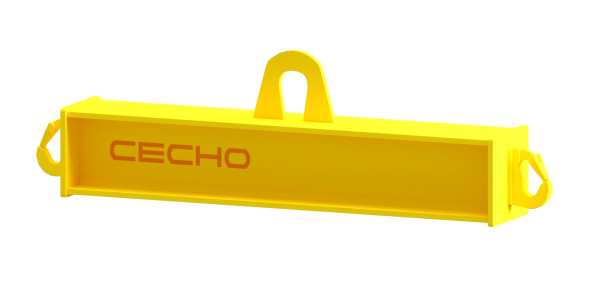

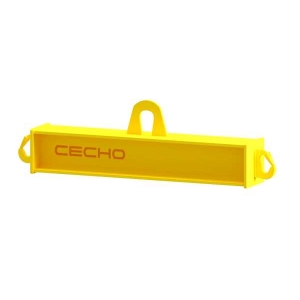

Trawers Cecho CT H
TRAWERS BELKOWY Z HAKAMI KOŃCOWYMI
CECHO CT H do podwieszania ładunków za pośrednictwem dobranych zawiesi. Udźwig, rozstaw i sposób podwieszenia ustalamy dla konkretnego zadania.
Wykonanie według PN-EN 13155. Dokumentacja, oznakowanie CE oraz wsparcie techniczne przy doborze i eksploatacji.
Potrzebujesz trawersu do swojego ładunku?
Prześlij rysunek lub zdjęcie. Omów dobór i wycenę z technikiem.
Zapytaj o dobór CT H+48 692 943 742dskwarek@cecho.pl- Opis produktu

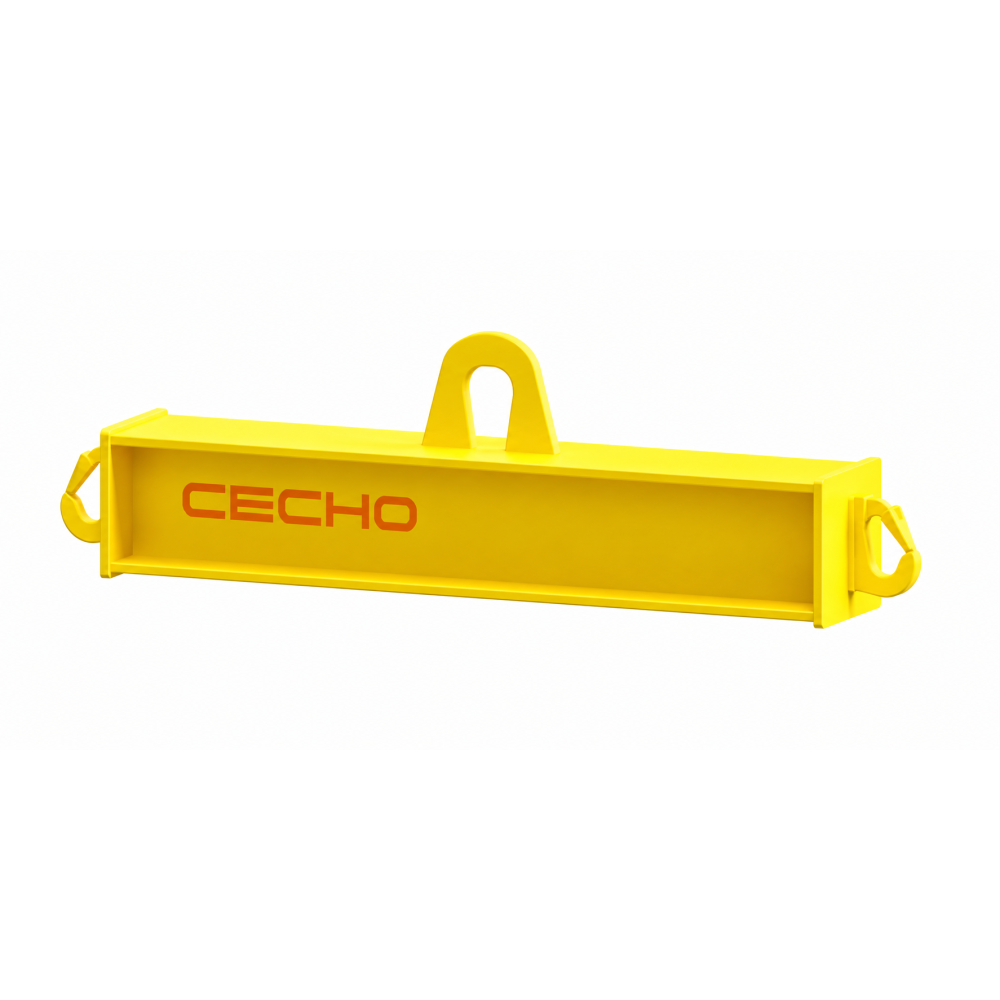

KONSTRUKCJATrawers belkowyCECHO CT H z hakami końcowymi
DOBÓR DO ZADANIAUdźwig i rozstawUstalane dla danego ładunku
NORMA WYKONANIAPN-EN 13155Wymagania dla osprzętu do podnoszenia
DOKUMENTACJADeklaracja zgodności WEInstrukcja i oznakowanie CE
WSPARCIE TECHNICZNEDobór konfiguracjiKonsultacja przed przygotowaniem oferty
WSPARCIE W EKSPLOATACJISerwis i przeglądyKontakt z technikiem CECHO
TRAWERS DO PODNOSZENIA ŁADUNKÓW
CECHO CT H — belka, która porządkuje układ podwieszenia
Trawers belkowy CECHO CT H służy do podwieszania ładunku za pośrednictwem zawiesi mocowanych do haków końcowych. To rozwiązanie dobierane do geometrii elementu, rozmieszczenia punktów zaczepienia oraz warunków pracy suwnicy lub dźwigu.
Konstrukcja z belką i hakami końcowymi pozwala stworzyć układ podnoszenia dopasowany do zadania. W zależności od wykonania i dobranego osprzętu można wykorzystać zawiesia pasowe lub łańcuchowe. O zgodności poszczególnych elementów i dopuszczalnym obciążeniu całego zestawu decyduje jego konkretna konfiguracja — nie sam wygląd trawersu.
Przygotowujesz stanowisko do powtarzalnego transportu elementów, zmieniasz podnoszony detal albo potrzebujesz dobrać trawers do istniejących zawiesi? Prześlij rysunek lub zdjęcie ładunku. Technik CECHO pomoże ustalić dane potrzebne do oferty.
DOBÓR DLA PRZEMYSŁU
Trzy grupy danych potrzebne do dobrania CT H
Rozstaw i zawiesia
Określ odległość między punktami zaczepienia, rodzaj i długość zawiesi oraz ich układ pracy. Jeśli zestaw ma współpracować z posiadanym osprzętem, dołącz jego oznaczenia lub zdjęcia.
Urządzenie i przestrzeń
Przekaż dane haka suwnicy lub dźwigu, dostępną wysokość podnoszenia i ograniczenia miejsca pracy. Opisz także częstotliwość użycia oraz nietypowe warunki środowiskowe.
Udźwig i wymiary potwierdzamy dla konkretnego wykonania.
Ta karta prezentuje model CT H, a nie jeden wariant o stałym udźwigu. Wartości robocze należy odczytywać z dokumentacji i oznakowania danego egzemplarza. Nie należy ustalać ich na podstawie grafiki ani przykładowego schematu.
POŁĄCZENIE Z URZĄDZENIEM PODNOSZĄCYM
Sposoby podwieszenia trawersów CECHO
Pokazany CT H ma górne ucho. Poniższy, zachowany schemat przedstawia także inne rozwiązania stosowane w rodzinie trawersów CECHO. Nie oznacza to, że wszystkie występują jednocześnie w CT H — sposób podwieszenia jest ustalany przy doborze wykonania.
| Typ | Przeznaczenie rozwiązania |
|---|---|
| U — ucho górne | Standardowe mocowanie na haku jednoramiennym suwnicy lub dźwigu. Kształt i wymiary ucha dobiera się do haka urządzenia. |
| Z — zawiesie łańcuchowe | Rozwiązanie zalecane dla długich trawersów. Ułatwia utrzymanie nieobciążonej belki w poziomie. |
| K — uszy podwójne | Rozwiązanie do połączenia z dwiema suwnicami lub dwoma dźwigami. Taki układ wymaga odrębnego uzgodnienia warunków pracy. |
| G — grzebień | Umożliwia regulację położenia punktu podwieszenia, m.in. przy ładunku o niesymetrycznym położeniu środka ciężkości. |
POŁĄCZENIE TRAWERSU Z ŁADUNKIEM
Zawiesia i dolne punkty zaczepienia
Haki na końcach belki CT H służą do podwieszania dobranych zawiesi. Dobór powinien uwzględniać również współpracę haka z zakończeniem zawiesia oraz układ całego zestawu. Możliwość zastosowania dodatkowych dolnych punktów podwieszenia ustalamy w zależności od ładunku i wykonania trawersu.

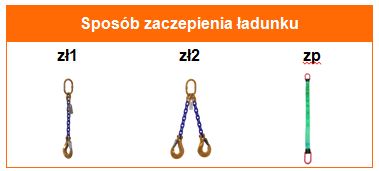

zł1 — zawiesie łańcuchowe jednocięgnowe
Układ z jednym cięgnem pod punktem podwieszenia.
zł2 — zawiesie łańcuchowe dwucięgnowe
Układ z dwoma cięgnami pod punktem podwieszenia.
zp — zawiesie pasowe
Zawiesie tekstylne współpracujące z odpowiednio dobranym zaczepem.
Schemat nie określa udźwigu zestawu ani dopuszczalnych kątów pracy. Wiążące są oznakowanie, instrukcje i konfiguracja uzgodniona dla danego zadania.
DOKUMENTACJA I IDENTYFIKACJA
Komplet informacji do eksploatacji
Trawers CT H jest wykonywany według PN-EN 13155, zgodnie z wymaganiami dyrektywy maszynowej 2006/42/WE. Dokumentacja obejmuje:
- deklarację zgodności WE,
- zaświadczenie jakości 2.1 według PN-EN 10204,
- instrukcję użytkowania.
Na tabliczce znamionowej znajdują się m.in. typ, udźwig, wymiary charakterystyczne, rok produkcji, producent i znak CE. Oznakowanie korpusu obejmuje udźwig, znak CE, nazwę producenta oraz system obciążania.
SERWIS I PRZEGLĄDY
Wsparcie także po dostawie
Potrzebujesz skonsultować stan trawersu, ustalić zakres kontroli albo omówić współpracę z innymi zawiesiami? Skontaktuj się z technikiem CECHO.
Przygotuj zdjęcie tabliczki znamionowej, oznaczenia egzemplarza i opis sposobu używania. Pozwoli to ustalić dalszy zakres czynności oraz potrzebną dokumentację.
+48 692 943 742
dskwarek@cecho.pl
Zakres i terminy kontroli ustala się z uwzględnieniem instrukcji, intensywności użytkowania oraz warunków pracy. Wątpliwości dotyczące stanu osprzętu należy wyjaśnić przed dalszym użyciem.
PYTANIA PRZED WYSŁANIEM ZAPYTANIA
Co warto wiedzieć o trawersie CT H?
Czy CT H ma jeden, stały udźwig?
Nie należy traktować nazwy CT H jako informacji o udźwigu. Obciążenie dopuszczalne oraz wymiary są określane dla konkretnego wykonania i podawane na jego oznakowaniu oraz w dokumentacji. Do doboru potrzebujemy danych ładunku i układu podwieszenia.
Czy mogę wykorzystać zawiesia, które już mam?
Możliwość ich wykorzystania wymaga sprawdzenia parametrów, stanu, zakończeń i geometrii pracy. Prześlij oznaczenia oraz zdjęcia posiadanych zawiesi. Technik oceni dane potrzebne do dopasowania zestawu.
Czy schemat pokazuje wyposażenie każdego CT H?
Nie. Schemat podwieszeń przedstawia rozwiązania stosowane w rodzinie trawersów CECHO. Górne ucho widoczne na grafice CT H oraz pozostałe rozwiązania nie stanowią jednego, wspólnego kompletu wyposażenia. Ostateczne wykonanie jest potwierdzane w ofercie.
Co wysłać, aby otrzymać konkretną ofertę?
Podaj masę i wymiary ładunku, rozstaw punktów zaczepienia, informacje o środku ciężkości, rodzaj zawiesi i dane urządzenia podnoszącego. Dodaj rysunek lub zdjęcie oraz dostępną wysokość pracy. Jeśli nie masz wszystkich danych, zacznij od rozmowy z technikiem.
DOBÓR I WYCENA DLA FIRM
Dobierzmy CT H do Twojego ładunku
Prześlij rysunek, zdjęcie lub krótki opis zadania. Ustalimy wymagany udźwig, rozstaw i sposób podwieszenia, aby przygotować ofertę właściwego wykonania.
Kontakt bezpośrednio z technikiem odpowiedzialnym za trawersy.
