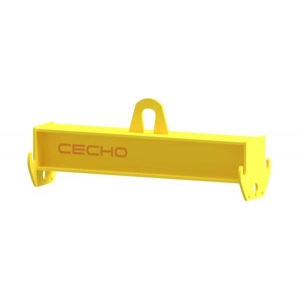

Trawers Cecho CT R
TRAWERS BELKOWY DO WSPÓŁPRACY Z ZAWIESIAMI PASOWYMI
Trawers belkowy CECHO CT R wyposażono w boczne rogi umożliwiające podwieszanie ładunku przy użyciu prostych zawiesi pasowych, bez dodatkowego osprzętu w tym połączeniu. Właściwe zawiesia i układ pracy dobiera się do konkretnego zadania.
Dobór udźwigu i rozstawów do zadania. Dokumentacja, oznakowanie CE oraz wsparcie przy doborze i eksploatacji.
Dobierz trawers do swojego ładunku
Prześlij rysunek lub zdjęcie. Uzgodnij wykonanie i wycenę z technikiem.
Zapytaj o dobór CT R+48 692 943 742dskwarek@cecho.pl- Opis produktu
KONSTRUKCJARogi do zawiesi pasowychCECHO CT R
DOBÓR DO ZADANIAUdźwig i rozstawUstalane dla danego ładunku
NORMA WYKONANIAPN-EN 13155Wymagania dla osprzętu do podnoszenia
DOKUMENTACJADeklaracja zgodności WEInstrukcja i oznakowanie CE
WSPARCIE TECHNICZNEDobór konfiguracjiKonsultacja przed przygotowaniem oferty
WSPARCIE W EKSPLOATACJISerwis i przeglądyKontakt z technikiem CECHO
TRAWERS BELKOWY DO WSPÓŁPRACY Z ZAWIESIAMI PASOWYMI
CECHO CT R — boczne rogi do podwieszania zawiesi pasowych
Trawers belkowy CECHO CT R wyposażono w boczne rogi umożliwiające podwieszanie ładunku przy użyciu prostych zawiesi pasowych, bez dodatkowego osprzętu w tym połączeniu. Właściwe zawiesia i układ pracy dobiera się do konkretnego zadania.
Model warto rozważyć, gdy sposób opasania ładunku oraz geometria stanowiska uzasadniają użycie zawiesi tekstylnych. Należy sprawdzić współpracę pasa z miejscem oparcia, ochronę przed uszkodzeniem i warunki pracy całego zestawu. Sama nośność zawiesia nie wyznacza udźwigu trawersu.
Potrzebujesz rozwiązania do produkcji, montażu lub wewnętrznego transportu elementów? Prześlij rysunek ładunku. Technik CECHO pomoże określić wymagania do przygotowania oferty, także gdy zestaw ma współpracować z posiadanymi zawiesiami.
DOBÓR DLA PRZEMYSŁU
Jak dobrać trawers CT R do zadania?
Pas i miejsce jego oparcia
Podaj rodzaj, szerokość, długość i oznaczenie zawiesi pasowych. Pokaż sposób ich prowadzenia przy ładunku oraz wymagany rozstaw. Uwzględnij krawędzie i powierzchnie, które mogą uszkodzić pas.
Urządzenie i warunki pracy
Przekaż dane haka suwnicy lub dźwigu, dostępną wysokość i ograniczenia przestrzeni. Opisz częstotliwość użycia, warunki środowiskowe oraz sposób transportu i przechowywania trawersu.
Udźwig i wymiary potwierdzamy dla konkretnego wykonania.
Nazwa CT R nie określa jednej wartości dopuszczalnego obciążenia. Wiążące są oznakowanie i dokumentacja danego egzemplarza. Rysunki poglądowe nie zastępują tabeli obciążeń ani instrukcji.
KONSTRUKCJA MODELU

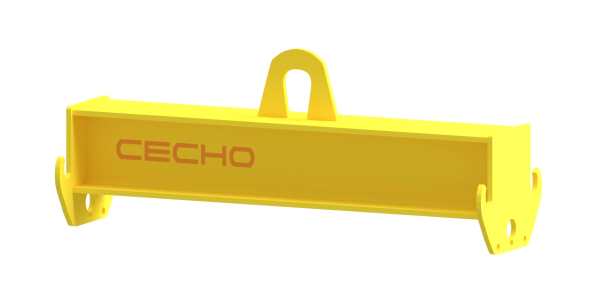

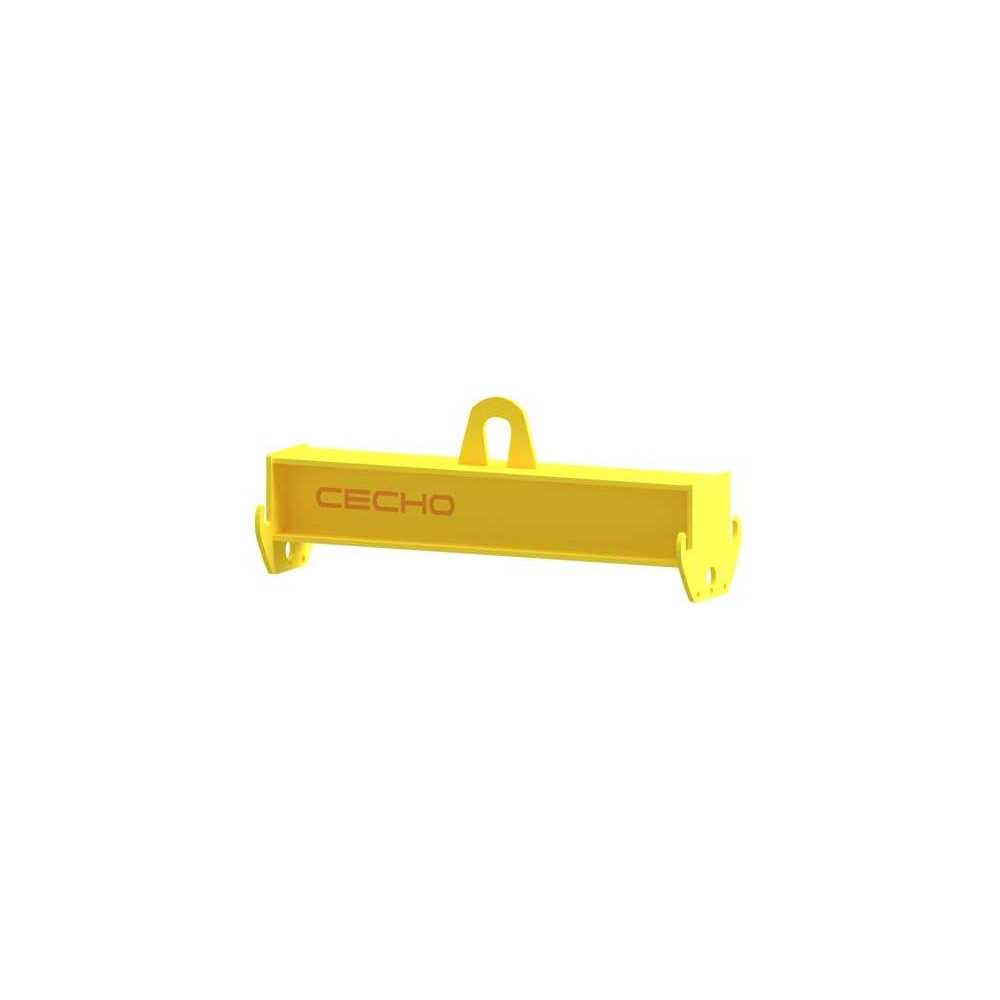

Rysunek trawersu CT R
Rogi do zawiesi pasowych
Model warto rozważyć, gdy sposób opasania ładunku oraz geometria stanowiska uzasadniają użycie zawiesi tekstylnych. Należy sprawdzić współpracę pasa z miejscem oparcia, ochronę przed uszkodzeniem i warunki pracy całego zestawu. Sama nośność zawiesia nie wyznacza udźwigu trawersu.
Ilustracja przedstawia konstrukcję poglądową. Wymiary, wyposażenie i parametry zamawianego wykonania są potwierdzane indywidualnie.
POŁĄCZENIE Z URZĄDZENIEM PODNOSZĄCYM
Sposoby podwieszenia trawersów CECHO
Pokazany CT R ma górne ucho. Poniższy, zachowany schemat przedstawia także inne rozwiązania stosowane w rodzinie trawersów CECHO. Nie oznacza to, że wszystkie występują jednocześnie w CT R — sposób podwieszenia jest ustalany przy doborze wykonania.
| Typ | Przeznaczenie rozwiązania |
|---|---|
| U — ucho górne | Standardowe mocowanie na haku jednoramiennym suwnicy lub dźwigu. Kształt i wymiary ucha dobiera się do haka urządzenia. |
| Z — zawiesie łańcuchowe | Rozwiązanie zalecane dla długich trawersów. Ułatwia utrzymanie nieobciążonej belki w poziomie. |
| K — uszy podwójne | Rozwiązanie do połączenia z dwiema suwnicami lub dwoma dźwigami. Taki układ wymaga odrębnego uzgodnienia warunków pracy. |
| G — grzebień | Umożliwia regulację położenia punktu podwieszenia, m.in. przy ładunku o niesymetrycznym położeniu środka ciężkości. |
POŁĄCZENIE Z ŁADUNKIEM
Dobór osprzętu i zakończeń
Boczne rogi tego modelu mogą współpracować z odpowiednio dobranymi zawiesiami pasowymi. Inne połączenia, w tym wykorzystanie dolnych uch i osprzętu, trzeba uzgodnić dla konkretnego wykonania.

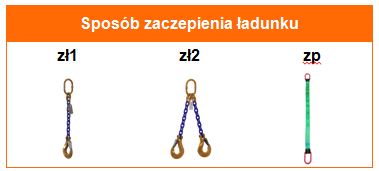

zł1 — zawiesie łańcuchowe jednocięgnowe; zł2 — dwucięgnowe; zp — zawiesie pasowe.
Schemat pokazuje wybrane rozwiązania rodziny CECHO, nie wyposażenie standardowe każdego CT R. Nie określa udźwigu zestawu ani dopuszczalnych kątów. Dobór i warunki pracy trzeba potwierdzić dla kompletnego układu.
DOKUMENTACJA I IDENTYFIKACJA
Komplet informacji do eksploatacji
Trawers CT R jest wykonywany według PN-EN 13155, zgodnie z wymaganiami dyrektywy maszynowej 2006/42/WE. Dokumentacja obejmuje:
- deklarację zgodności WE,
- zaświadczenie jakości 2.1 według PN-EN 10204,
- instrukcję użytkowania.
Na tabliczce znamionowej znajdują się m.in. typ, udźwig, wymiary charakterystyczne, rok produkcji, producent i znak CE. Oznakowanie korpusu obejmuje udźwig, znak CE, nazwę producenta oraz system obciążania.
SERWIS I PRZEGLĄDY
Wsparcie także po dostawie
Potrzebujesz skonsultować stan trawersu, ustalić zakres kontroli albo omówić współpracę z innymi zawiesiami? Skontaktuj się z technikiem CECHO.
Przygotuj zdjęcie tabliczki znamionowej, oznaczenia egzemplarza i opis sposobu używania. Pozwoli to ustalić dalszy zakres czynności oraz potrzebną dokumentację.
+48 692 943 742
dskwarek@cecho.pl
Zakres i terminy kontroli ustala się z uwzględnieniem instrukcji, intensywności użytkowania oraz warunków pracy. Wątpliwości dotyczące stanu osprzętu należy wyjaśnić przed dalszym użyciem.
PYTANIA PRZED OFERTĄ
Co warto wiedzieć o CT R?
Czy do bocznych rogów CT R pasuje każde zawiesie pasowe?
Nie. Trzeba potwierdzić zgodność wymiarów, sposobu oparcia i układu pracy, a także stan oraz parametry pasa. Odpowiednie zakończenie trawersu nie zastępuje doboru całego układu i ochrony zawiesia w kontakcie z ładunkiem.
Jaki jest udźwig i rozstaw tego trawersu?
Karta przedstawia model, a nie wariant o jednej ustalonej nośności. Udźwig, wymiary oraz dopuszczalne konfiguracje są określane dla konkretnego wykonania. Prześlij wymagania ładunku, aby otrzymać ofertę z odpowiednimi parametrami.
Czy otrzymam dokumentację i wsparcie przy eksploatacji?
Dokumentacja obejmuje deklarację zgodności WE, zaświadczenie jakości 2.1 według PN-EN 10204 oraz instrukcję użytkowania. W sprawie doboru, stanu osprzętu, serwisu lub kontroli skontaktuj się z technikiem CECHO.
Czy rysunki pokazują cały dostarczany zestaw?
Rysunek produktu prezentuje jego konstrukcję, a schematy podwieszeń i zakończeń — rozwiązania stosowane w rodzinie CECHO. Zakres osprzętu, wykonanie i parametry potwierdzamy w ofercie, zanim powstanie komplet do określonego zadania.
DOBÓR I WYCENA DLA FIRM
Omówmy CT R do Twojego ładunku
Wyślij rysunek lub zdjęcie oraz masę i wymagane rozstawy. Ustalimy potrzebną konfigurację i dane do oferty. Jeśli nie masz wszystkich informacji, zacznij od rozmowy z technikiem.
