Trawers Cecho CT TOP
TRAWERS Z REGULACJĄ PUNKTÓW NA BELKACH POPRZECZNYCH
Trawers CECHO CT TOP ma belkę główną z górnym uchem oraz dwie belki poprzeczne. Na ilustracji dolne punkty podwieszenia znajdują się na przestawnych elementach poprzeczek, co pozwala uzgodnić ich położenie do geometrii ładunku.
Dobór udźwigu i rozstawów do zadania. Dokumentacja, oznakowanie CE oraz wsparcie przy doborze i eksploatacji.
Dobierz trawers do swojego ładunku
Prześlij rysunek lub zdjęcie. Uzgodnij wykonanie i wycenę z technikiem.
Zapytaj o dobór CT TOP+48 692 943 742dskwarek@cecho.pl- Opis produktu
KONSTRUKCJAPrzestawne punkty na poprzeczkachCECHO CT TOP
DOBÓR DO ZADANIAUdźwig i rozstawUstalane dla danego ładunku
NORMA WYKONANIAPN-EN 13155Wymagania dla osprzętu do podnoszenia
DOKUMENTACJADeklaracja zgodności WEInstrukcja i oznakowanie CE
WSPARCIE TECHNICZNEDobór konfiguracjiKonsultacja przed przygotowaniem oferty
WSPARCIE W EKSPLOATACJISerwis i przeglądyKontakt z technikiem CECHO
TRAWERS Z REGULACJĄ PUNKTÓW NA BELKACH POPRZECZNYCH
CECHO CT TOP — dolne punkty na belkach poprzecznych

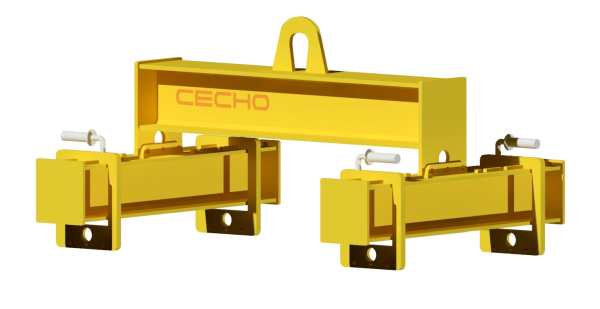

Trawers CECHO CT TOP ma belkę główną z górnym uchem oraz dwie belki poprzeczne. Na ilustracji dolne punkty podwieszenia znajdują się na przestawnych elementach poprzeczek, co pozwala uzgodnić ich położenie do geometrii ładunku.
To konfiguracja wymagająca określenia rozstawów w obu kierunkach oraz obciążenia poszczególnych punktów. Wcześniejsza karta wskazuje wykonanie rozbieralne, przydatne przy transporcie i magazynowaniu. Parametry połączeń, pozycje robocze oraz montaż określa dokumentacja egzemplarza.
Potrzebujesz rozwiązania do produkcji, montażu lub wewnętrznego transportu elementów? Prześlij rysunek ładunku. Technik CECHO pomoże określić wymagania do przygotowania oferty, także gdy zestaw ma współpracować z posiadanymi zawiesiami.
DOBÓR DLA PRZEMYSŁU
Jak dobrać trawers CT TOP do zadania?
Ustawienie punktów na poprzeczkach
Podaj odległość między belkami poprzecznymi oraz potrzebne położenia dolnych punktów na każdej z nich. Zaznacz środek ciężkości ładunku i sposób połączenia z zawiesiami.
Urządzenie i warunki pracy
Przekaż dane haka suwnicy lub dźwigu, dostępną wysokość i ograniczenia przestrzeni. Opisz częstotliwość użycia, warunki środowiskowe oraz sposób transportu i przechowywania trawersu.
Udźwig i wymiary potwierdzamy dla konkretnego wykonania.
Nazwa CT TOP nie określa jednej wartości dopuszczalnego obciążenia. Wiążące są oznakowanie i dokumentacja danego egzemplarza. Rysunki poglądowe nie zastępują tabeli obciążeń ani instrukcji.
KONSTRUKCJA MODELU

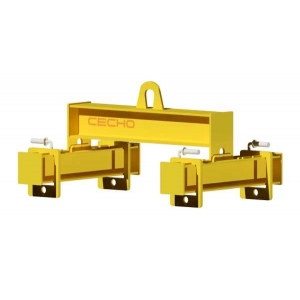

Rysunek trawersu CT TOP
Przestawne punkty na poprzeczkach
To konfiguracja wymagająca określenia rozstawów w obu kierunkach oraz obciążenia poszczególnych punktów. Wcześniejsza karta wskazuje wykonanie rozbieralne, przydatne przy transporcie i magazynowaniu. Parametry połączeń, pozycje robocze oraz montaż określa dokumentacja egzemplarza.
Ilustracja przedstawia konstrukcję poglądową. Wymiary, wyposażenie i parametry zamawianego wykonania są potwierdzane indywidualnie.
POŁĄCZENIE Z URZĄDZENIEM PODNOSZĄCYM
Sposoby podwieszenia trawersów CECHO
Pokazany CT TOP ma górne ucho. Poniższy, zachowany schemat przedstawia także inne rozwiązania stosowane w rodzinie trawersów CECHO. Nie oznacza to, że wszystkie występują jednocześnie w CT TOP — sposób podwieszenia jest ustalany przy doborze wykonania.
| Typ | Przeznaczenie rozwiązania |
|---|---|
| U — ucho górne | Standardowe mocowanie na haku jednoramiennym suwnicy lub dźwigu. Kształt i wymiary ucha dobiera się do haka urządzenia. |
| Z — zawiesie łańcuchowe | Rozwiązanie zalecane dla długich trawersów. Ułatwia utrzymanie nieobciążonej belki w poziomie. |
| K — uszy podwójne | Rozwiązanie do połączenia z dwiema suwnicami lub dwoma dźwigami. Taki układ wymaga odrębnego uzgodnienia warunków pracy. |
| G — grzebień | Umożliwia regulację położenia punktu podwieszenia, m.in. przy ładunku o niesymetrycznym położeniu środka ciężkości. |
POŁĄCZENIE Z ŁADUNKIEM
Dobór osprzętu i zakończeń
Dolne ucha należy połączyć z ładunkiem za pośrednictwem odpowiednio dobranego osprzętu. Wcześniejsza karta wskazuje haki lub szakle do podwieszania zawiesi. Typ zakończenia, jego wymiary i zgodność z pozostałymi elementami potwierdzamy przy doborze.
BX — szakla; CZO i COZO — pokazane warianty haków; zł1 i zł2 — zawiesia łańcuchowe jedno- i dwucięgnowe; zp — zawiesie pasowe.
Schemat pokazuje wybrane rozwiązania rodziny CECHO, nie wyposażenie standardowe każdego CT TOP. Nie określa udźwigu zestawu ani dopuszczalnych kątów. Dobór i warunki pracy trzeba potwierdzić dla kompletnego układu.
DOKUMENTACJA I IDENTYFIKACJA
Komplet informacji do eksploatacji
Trawers CT TOP jest wykonywany według PN-EN 13155, zgodnie z wymaganiami dyrektywy maszynowej 2006/42/WE. Dokumentacja obejmuje:
- deklarację zgodności WE,
- zaświadczenie jakości 2.1 według PN-EN 10204,
- instrukcję użytkowania.
Na tabliczce znamionowej znajdują się m.in. typ, udźwig, wymiary charakterystyczne, rok produkcji, producent i znak CE. Oznakowanie korpusu obejmuje udźwig, znak CE, nazwę producenta oraz system obciążania.
SERWIS I PRZEGLĄDY
Wsparcie także po dostawie
Potrzebujesz skonsultować stan trawersu, ustalić zakres kontroli albo omówić współpracę z innymi zawiesiami? Skontaktuj się z technikiem CECHO.
Przygotuj zdjęcie tabliczki znamionowej, oznaczenia egzemplarza i opis sposobu używania. Pozwoli to ustalić dalszy zakres czynności oraz potrzebną dokumentację.
+48 692 943 742
dskwarek@cecho.pl
Zakres i terminy kontroli ustala się z uwzględnieniem instrukcji, intensywności użytkowania oraz warunków pracy. Wątpliwości dotyczące stanu osprzętu należy wyjaśnić przed dalszym użyciem.
PYTANIA PRZED OFERTĄ
Co warto wiedzieć o CT TOP?
Co trzeba podać do doboru CT TOP?
Oprócz masy i gabarytów potrzebny jest rysunek z rozstawami punktów podwieszenia w dwóch kierunkach. Wskaż wymagane ustawienia dolnych punktów na poprzeczkach, osprzęt oraz ograniczenia wysokości pracy.
Jaki jest udźwig i rozstaw tego trawersu?
Karta przedstawia model, a nie wariant o jednej ustalonej nośności. Udźwig, wymiary oraz dopuszczalne konfiguracje są określane dla konkretnego wykonania. Prześlij wymagania ładunku, aby otrzymać ofertę z odpowiednimi parametrami.
Czy otrzymam dokumentację i wsparcie przy eksploatacji?
Dokumentacja obejmuje deklarację zgodności WE, zaświadczenie jakości 2.1 według PN-EN 10204 oraz instrukcję użytkowania. W sprawie doboru, stanu osprzętu, serwisu lub kontroli skontaktuj się z technikiem CECHO.
Czy rysunki pokazują cały dostarczany zestaw?
Rysunek produktu prezentuje jego konstrukcję, a schematy podwieszeń i zakończeń — rozwiązania stosowane w rodzinie CECHO. Zakres osprzętu, wykonanie i parametry potwierdzamy w ofercie, zanim powstanie komplet do określonego zadania.
