Trawersa nieprzestawna ECO
TRAWERSY PEWAG · KATALOG DLA FIRM
Trawersa nieprzestawna ECO pewag to belka do transportu długich ładunków. Właściwe wykonanie dobieramy do wymaganego udźwigu, długości oraz sposobu połączenia z ładunkiem i urządzeniem podnoszącym.
Dobierz wykonanie do swojego ładunku
Dane techniczne, dokumentacja i kontakt bezpośrednio z technikiem.
Zapytaj o trawersę ECO+48 692 943 742dskwarek@cecho.pl- Opis produktu
TRAWERSY PEWAG · DOBÓR TECHNICZNY CECHO
Trawersa nieprzestawna ECO — dobór do transportu długich ładunków
Trawersa nieprzestawna ECO pewag to belka do transportu długich ładunków. Właściwe wykonanie dobieramy do wymaganego udźwigu, długości oraz sposobu połączenia z ładunkiem i urządzeniem podnoszącym.
Potrzebujesz belki do konkretnego elementu lub do kilku powtarzalnych zadań? Prześlij rysunek, masę i wymiary ładunku. Pomożemy wskazać wariant oraz dane potrzebne do przygotowania oferty.
Najważniejsze cechy

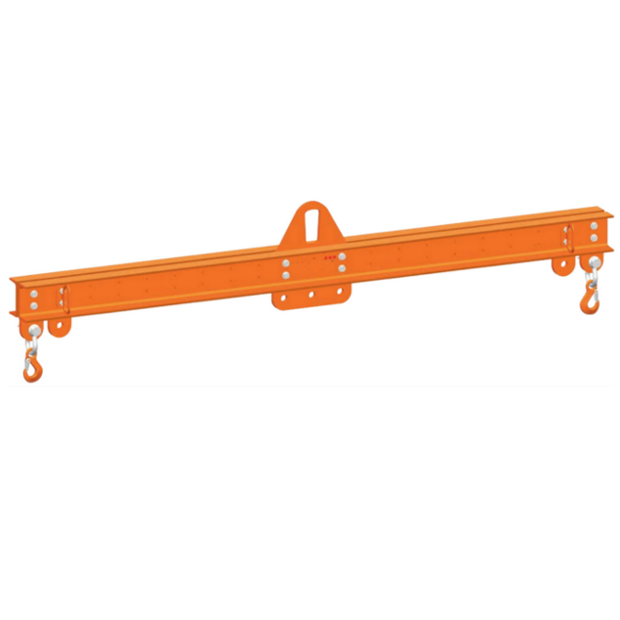

- Konstrukcja belkowa z górnym uchem i dolnymi hakami widocznymi na zachowanej ilustracji.
- 16 pozycji w tabeli parametrów: udźwig, długość, wymiary charakterystyczne i masa.
- Znakowanie obejmuje znak CE, dopuszczalne obciążenie robocze i rozmiar.
- Deklaracja zgodności oraz świadectwo jakości 2.1.
KONSTRUKCJAECO nieprzestawnaDobór belki do ładunku
DOR WARIANTÓW1 000–10 000 kgWartości zależne od wykonania
OZNAKOWANIEZnak CEDOR i rozmiar produktu
DOKUMENTACJADeklaracja zgodnościŚwiadectwo jakości 2.1
DOBÓR DLA FIRMKonsultacja technicznaŁadunek, rozstaw i urządzenie
WSPARCIE W EKSPLOATACJISerwis i przeglądyKontakt z technikiem CECHO
OD ŁADUNKU DO WŁAŚCIWEGO WYKONANIA
Jak dobrać trawersę ECO?
Długość i rozstaw
Podaj wymaganą długość belki i odległość między punktami zaczepienia ładunku. Wymiary a, b, c, d, e i h sprawdzisz w tabeli wraz z rysunkiem.
Urządzenie i osprzęt
Prześlij dane haka urządzenia podnoszącego, oznaczenia współpracujących zawiesi oraz dostępną wysokość. Dołącz zdjęcia stanowiska, jeśli występują ograniczenia przestrzeni.
DOR dotyczy konkretnego wykonania i dopuszczonego układu pracy.
Parametry z różnych wierszy nie tworzą jednego wariantu. Przy doborze korzystaj z całego wiersza tabeli, oznakowania i dokumentacji egzemplarza. Wymagany sposób podwieszenia i wyposażenie potwierdzamy w ofercie.
DOKUMENTACJA KONSTRUKCJI

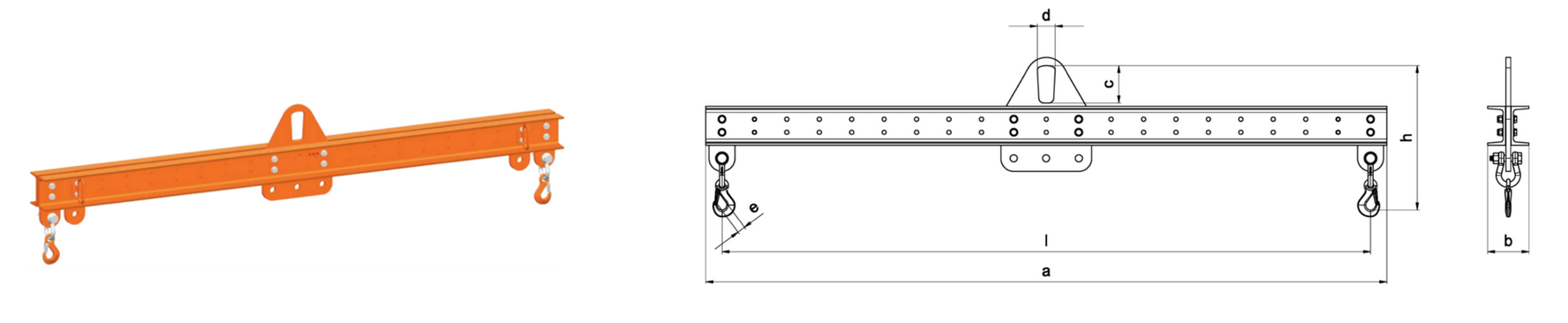

Zdjęcie i rysunek wymiarowy
Ilustracja pomaga rozpoznać budowę, a rysunek służy do odczytu wymiarów. Szczegóły wyposażenia oraz konfigurację zamówienia potwierdzamy dla wybranego wariantu.
PARAMETRY POSZCZEGÓLNYCH WYKONAŃ

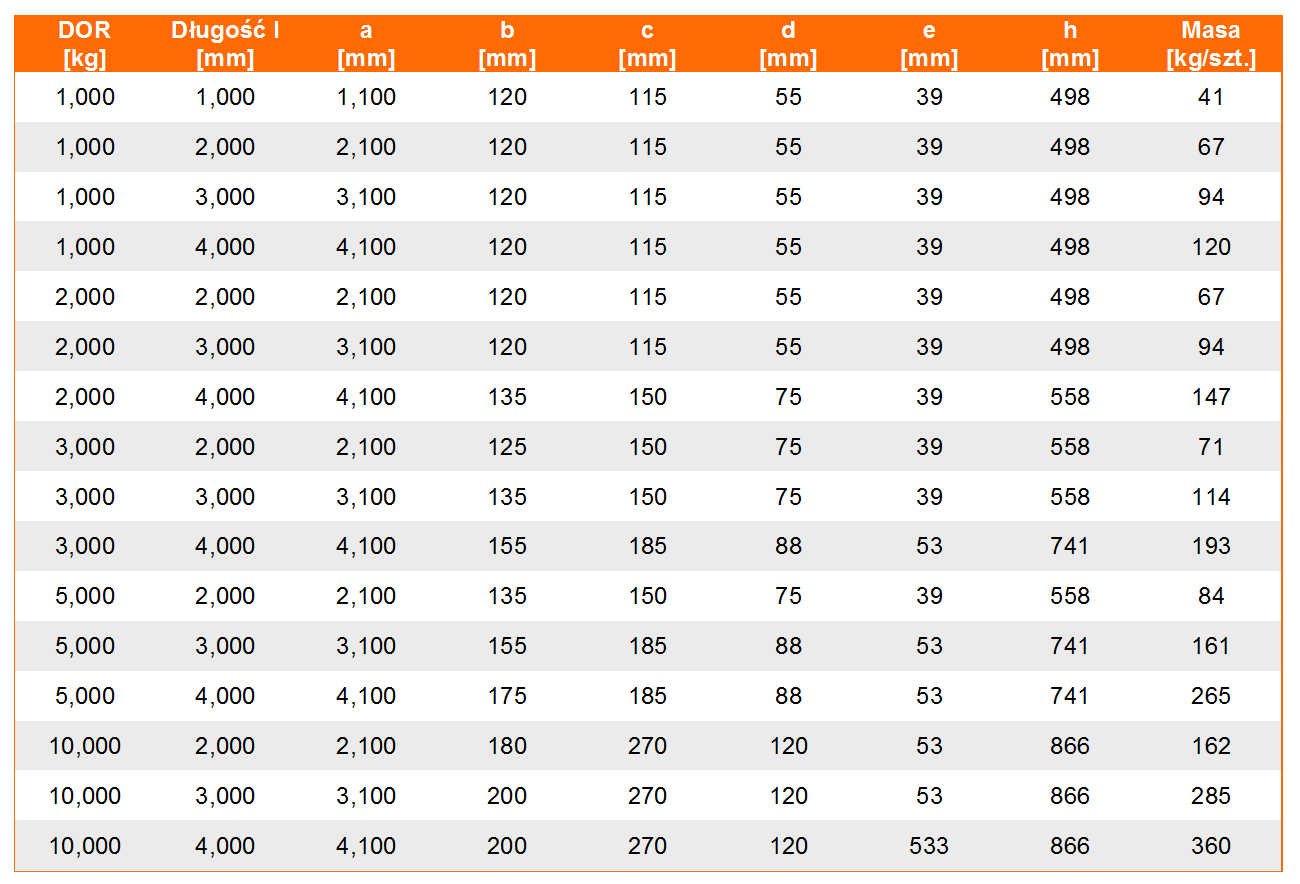

Tabela parametrów technicznych
Na telefonie przesuń tabelę w bok, aby zobaczyć wszystkie wymiary i masę.
| DOR [kg] | Długość l [mm] | a [mm] | b [mm] | c [mm] | d [mm] | e [mm] | h [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| 1,000 | 1,000 | 1,100 | 120 | 115 | 55 | 39 | 498 | 41 |
| 1,000 | 2,000 | 2,100 | 120 | 115 | 55 | 39 | 498 | 67 |
| 1,000 | 3,000 | 3,100 | 120 | 115 | 55 | 39 | 498 | 94 |
| 1,000 | 4,000 | 4,100 | 120 | 115 | 55 | 39 | 498 | 120 |
| 2,000 | 2,000 | 2,100 | 120 | 115 | 55 | 39 | 498 | 67 |
| 2,000 | 3,000 | 3,100 | 120 | 115 | 55 | 39 | 498 | 94 |
| 2,000 | 4,000 | 4,100 | 135 | 150 | 75 | 39 | 558 | 147 |
| 3,000 | 2,000 | 2,100 | 125 | 150 | 75 | 39 | 558 | 71 |
| 3,000 | 3,000 | 3,100 | 135 | 150 | 75 | 39 | 558 | 114 |
| 3,000 | 4,000 | 4,100 | 155 | 185 | 88 | 53 | 741 | 193 |
| 5,000 | 2,000 | 2,100 | 135 | 150 | 75 | 39 | 558 | 84 |
| 5,000 | 3,000 | 3,100 | 155 | 185 | 88 | 53 | 741 | 161 |
| 5,000 | 4,000 | 4,100 | 175 | 185 | 88 | 53 | 741 | 265 |
| 10,000 | 2,000 | 2,100 | 180 | 270 | 120 | 53 | 866 | 162 |
| 10,000 | 3,000 | 3,100 | 200 | 270 | 120 | 53 | 866 | 285 |
| 10,000 | 4,000 | 4,100 | 200 | 270 | 120 | 533 | 866 | 360 |
DOR — dopuszczalne obciążenie robocze. Zachowano oznaczenia i zapis liczb z dotychczasowej tabeli katalogowej; przecinek w wartościach takich jak 1,000 oznacza separator tysięcy.
DOKUMENTACJA
Identyfikacja i dokumenty
Dotychczasowa karta ECO wskazuje znakowanie CE, dopuszczalne obciążenie robocze i rozmiar. Dokumentacja obejmuje:
- deklarację zgodności,
- świadectwo jakości 2.1.
Przy zapytaniu o konkretne wykonanie podaj jego DOR i długość. Przy konsultacji posiadanego egzemplarza dołącz zdjęcie oznakowania oraz dostępne dokumenty.
SERWIS I PRZEGLĄDY
Wsparcie podczas eksploatacji
Chcesz ustalić zakres kontroli trawersu, skonsultować stan haków lub dopasowanie zawiesi? Skontaktuj się z technikiem CECHO.
Przygotuj zdjęcia urządzenia, oznakowanie i opis warunków pracy. Na tej podstawie ustalimy potrzebne informacje oraz dalszy zakres czynności.
PYTANIA PRZED OFERTĄ
Najczęstsze pytania o ECO
Czy ta karta przedstawia jedną trawersę o stałym udźwigu?
Nie. Tabela zawiera 16 wykonań o różnych kombinacjach DOR, długości, wymiarów i masy. Przy zapytaniu wskaż potrzebny wariant albo przekaż dane ładunku do doboru.
Co trzeba wysłać, aby otrzymać ofertę?
Podaj masę i wymiary ładunku, rozstaw punktów podnoszenia, położenie środka ciężkości oraz dane urządzenia i zawiesi. Rysunek lub zdjęcie ułatwi rozmowę z technikiem.
Czy można wykorzystać posiadane zawiesia?
Taką możliwość trzeba potwierdzić po sprawdzeniu ich parametrów, wymiarów zakończeń, stanu i układu pracy. Wyślij oznaczenia oraz fotografie osprzętu, który ma współpracować z trawersą.
OFERTA DLA TWOJEJ FIRMY
Dobierzmy trawersę ECO do zadania
Wyślij rysunek lub zdjęcie ładunku. Omówimy wymagane parametry i przygotujemy ofertę właściwego wykonania. Jeśli nie masz kompletu danych, zacznij od rozmowy z technikiem.
