Uchwyt magnetyczny PMLA
Dobór i wsparcie techniczne: CECHO.
PMLA · MAGNES PERMANENTNY · BEZ ZASILANIA
Permanentny uchwyt magnetyczny PMLA do podnoszenia elementów ferromagnetycznych. DOR dla powierzchni płaskiej od 0,1 do 2 t, dla elementów okrągłych od 0,03 do 0,6 t. Magnes nie wymaga zasilania elektrycznego.
0,1–2 tDOR dla powierzchni płaskiej6 wykonań w tabeli doboru

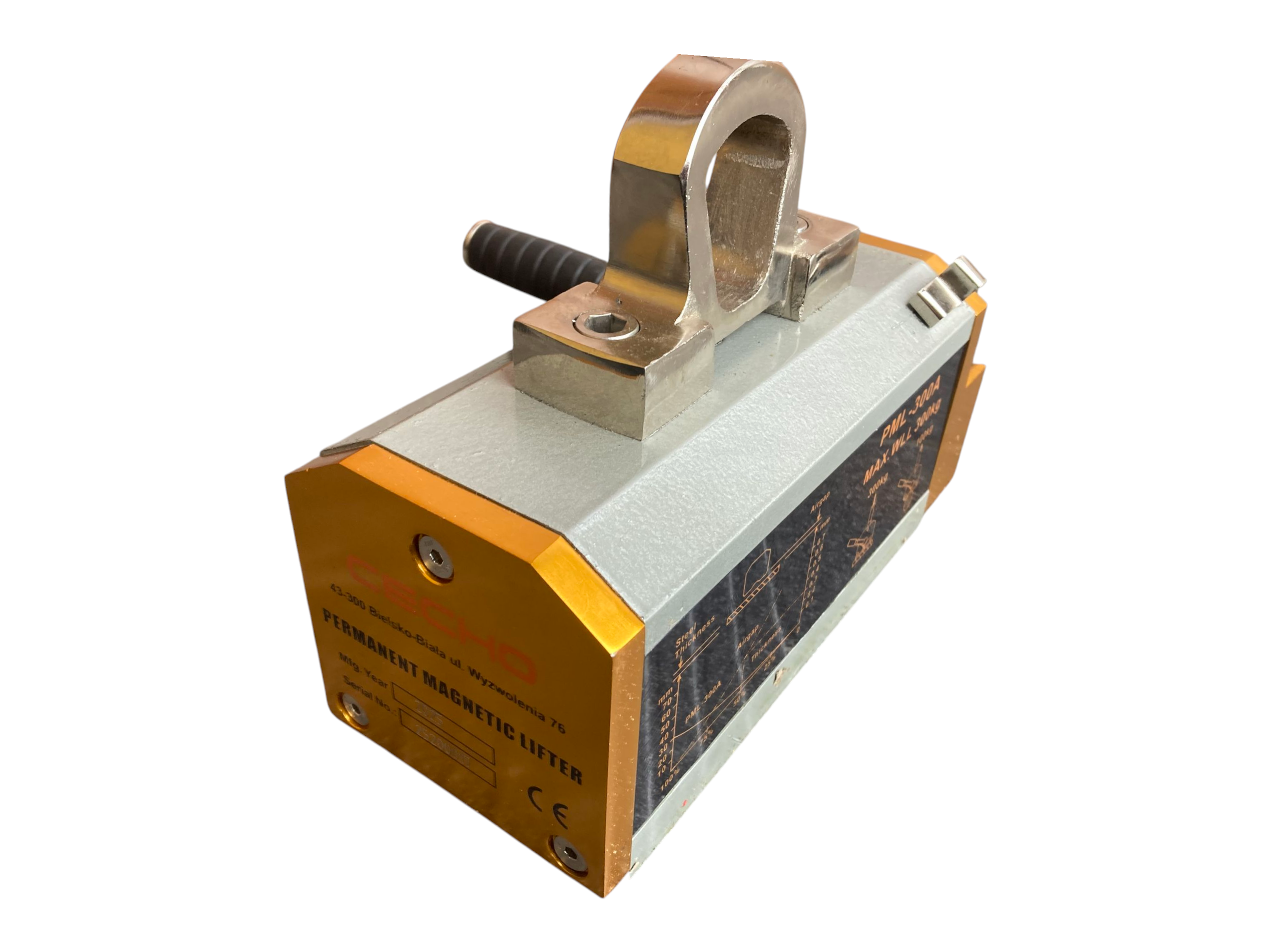

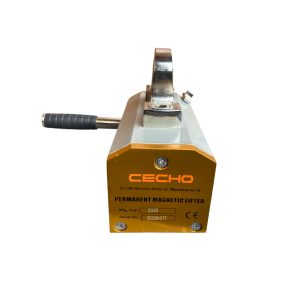

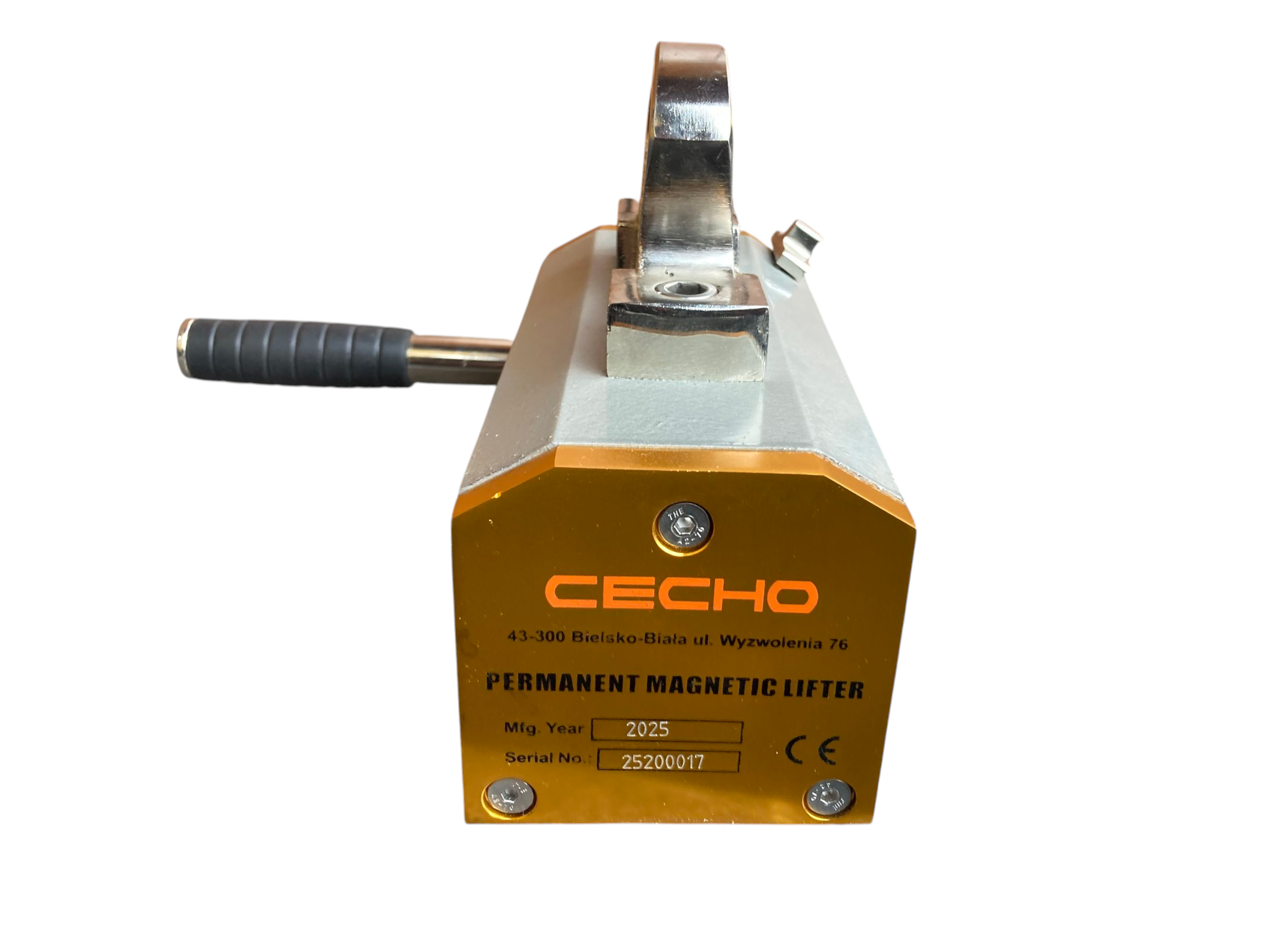

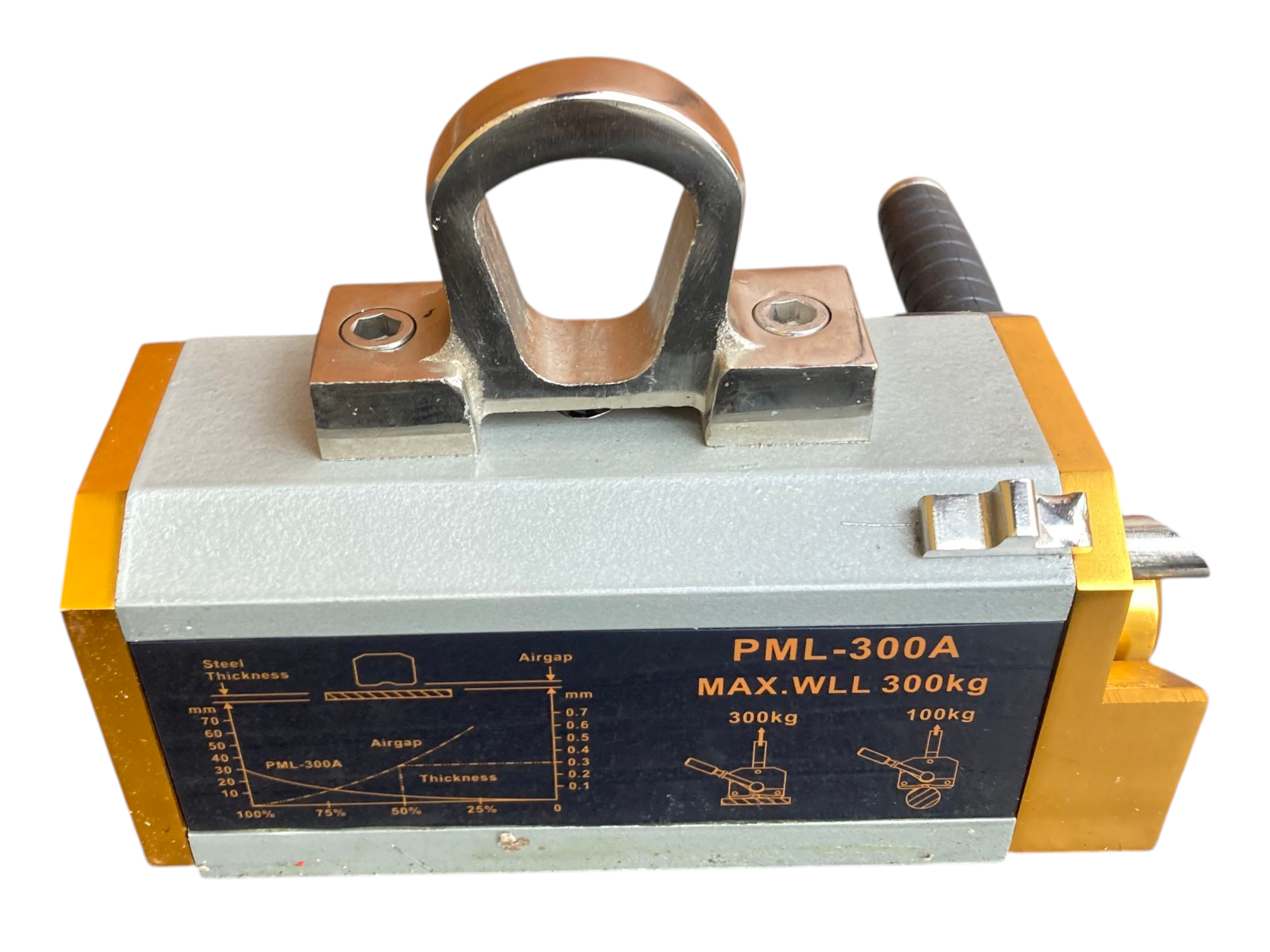

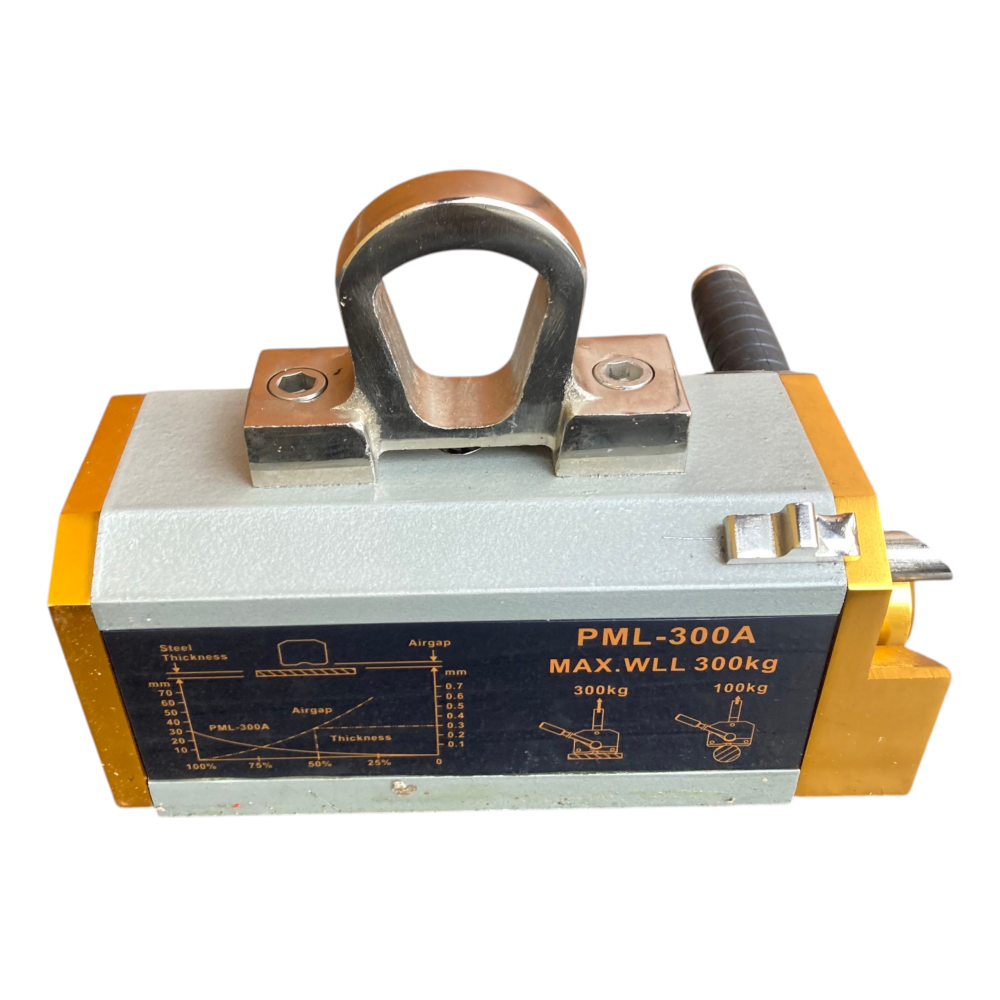

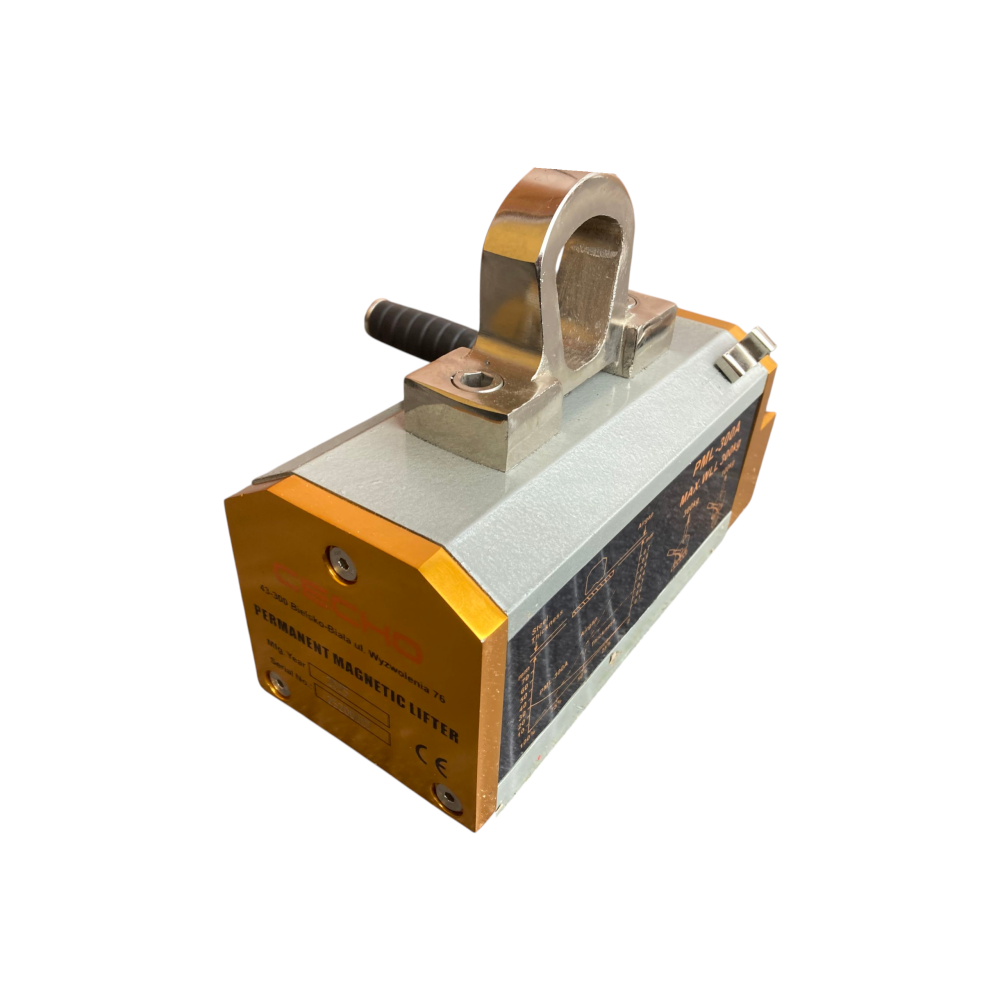

Galeria przedstawia PML300A: DOR 0,3 t dla powierzchni płaskiej i 0,1 t dla elementów okrągłych.
Potrzebujesz doboru uchwytu magnetycznego PMLA?
Podaj masę, gatunek stali, grubość i stan powierzchni; dla elementów okrągłych także średnicę.
Zapytaj CECHO o PMLA →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt magnetyczny PMLA — najważniejsze informacje
DOR — PŁASKIE0,1–2 tOdpowiednia grubość i styk
DOR — OKRĄGŁE0,03–0,6 tOddzielna nośność w tabeli
ZASILANIENie jest wymaganeMagnes permanentny
WSPARCIE CECHODobór PMLAKontakt z technikiem →
PODNOSZENIE ELEMENTÓW FERROMAGNETYCZNYCH
PMLA — magnes stały z przełączaniem dźwignią.

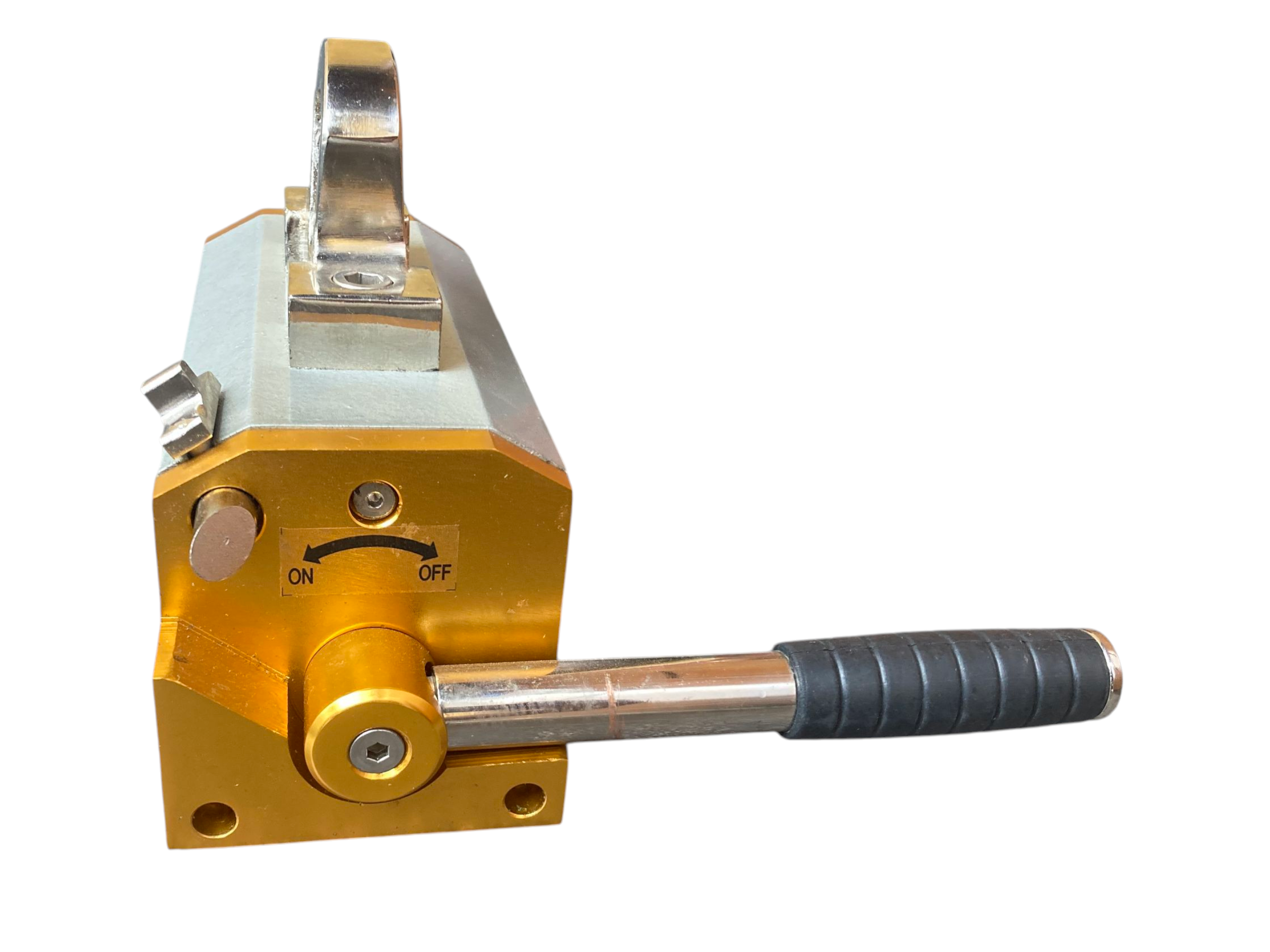

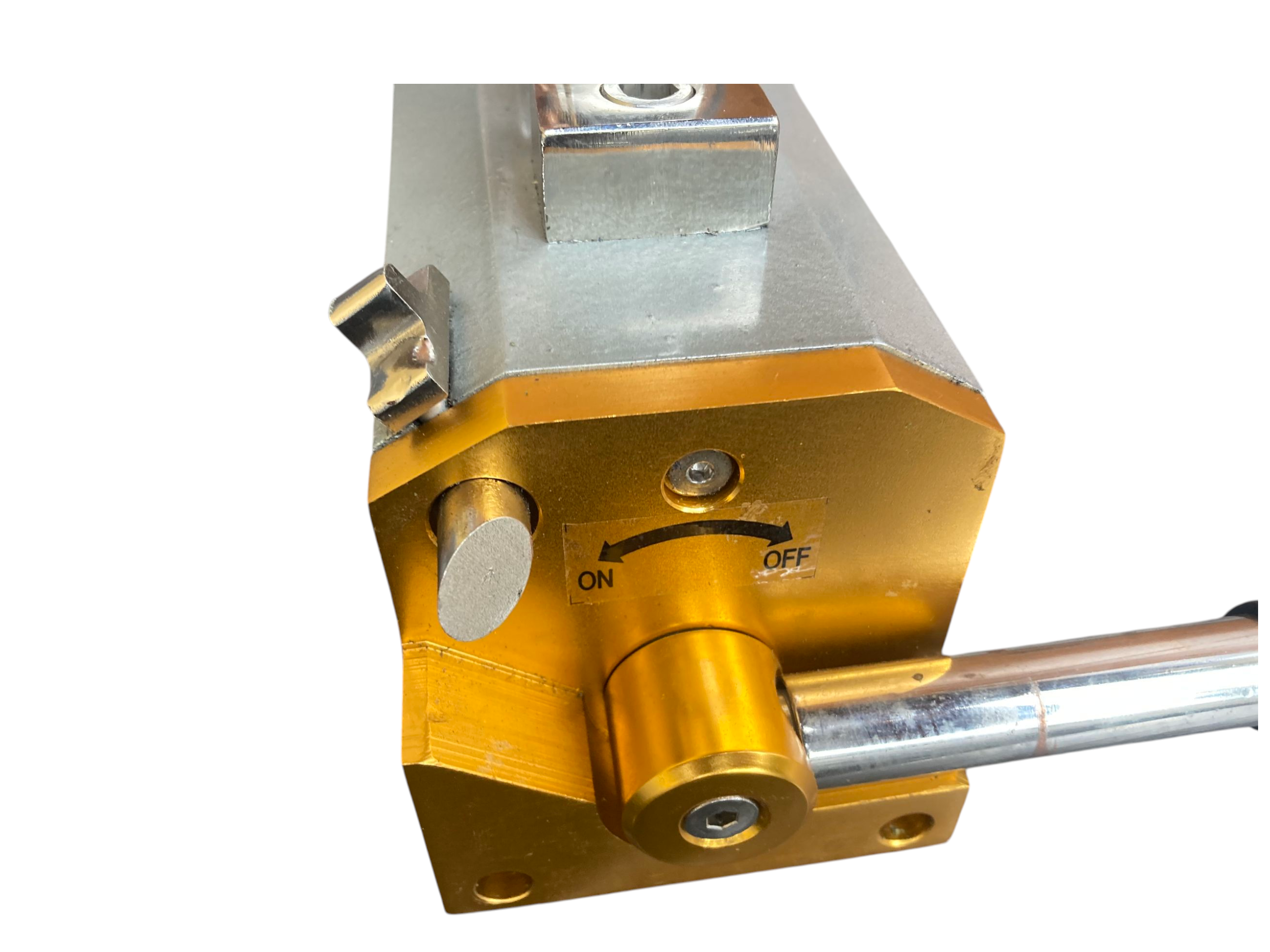

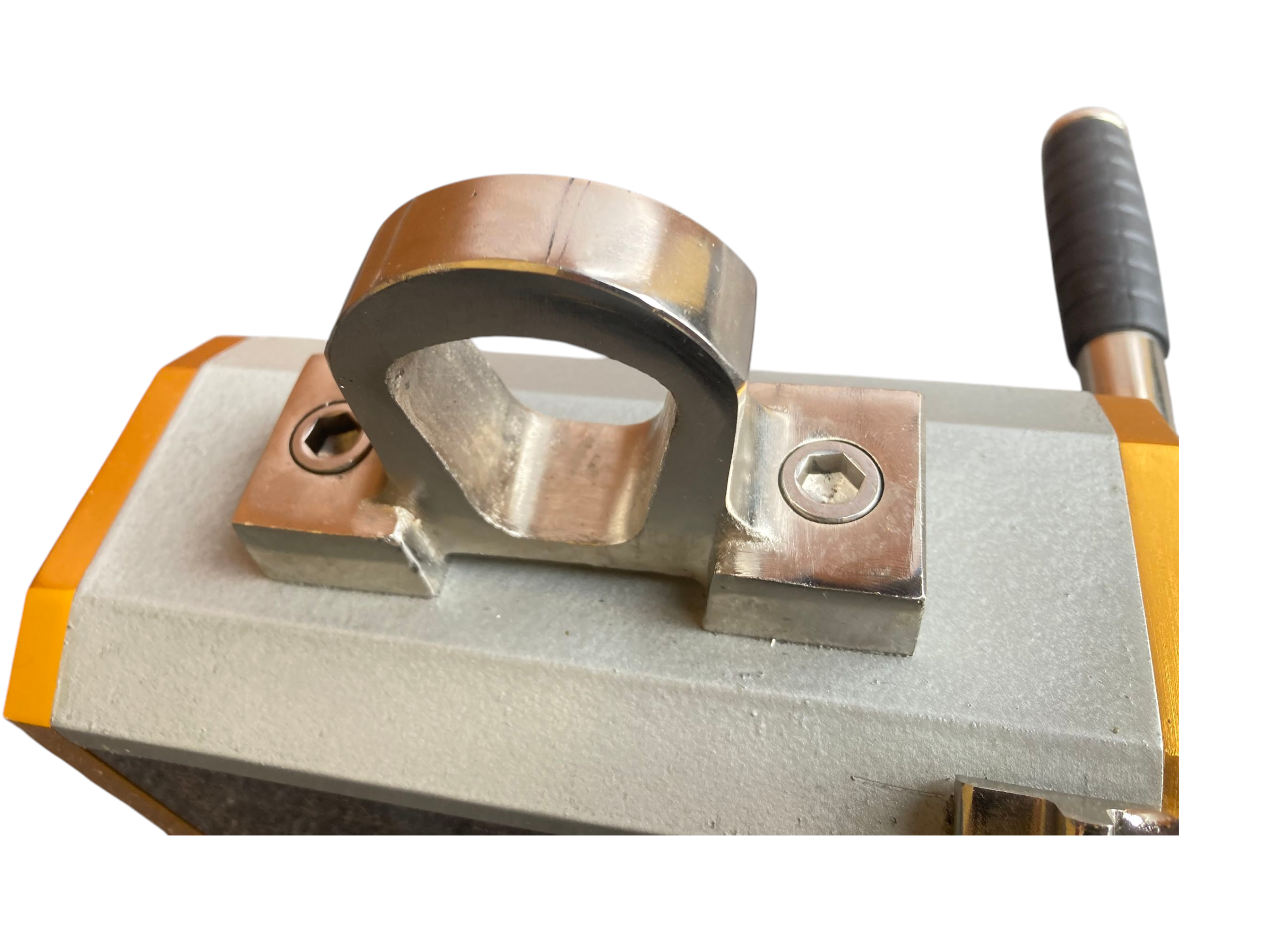

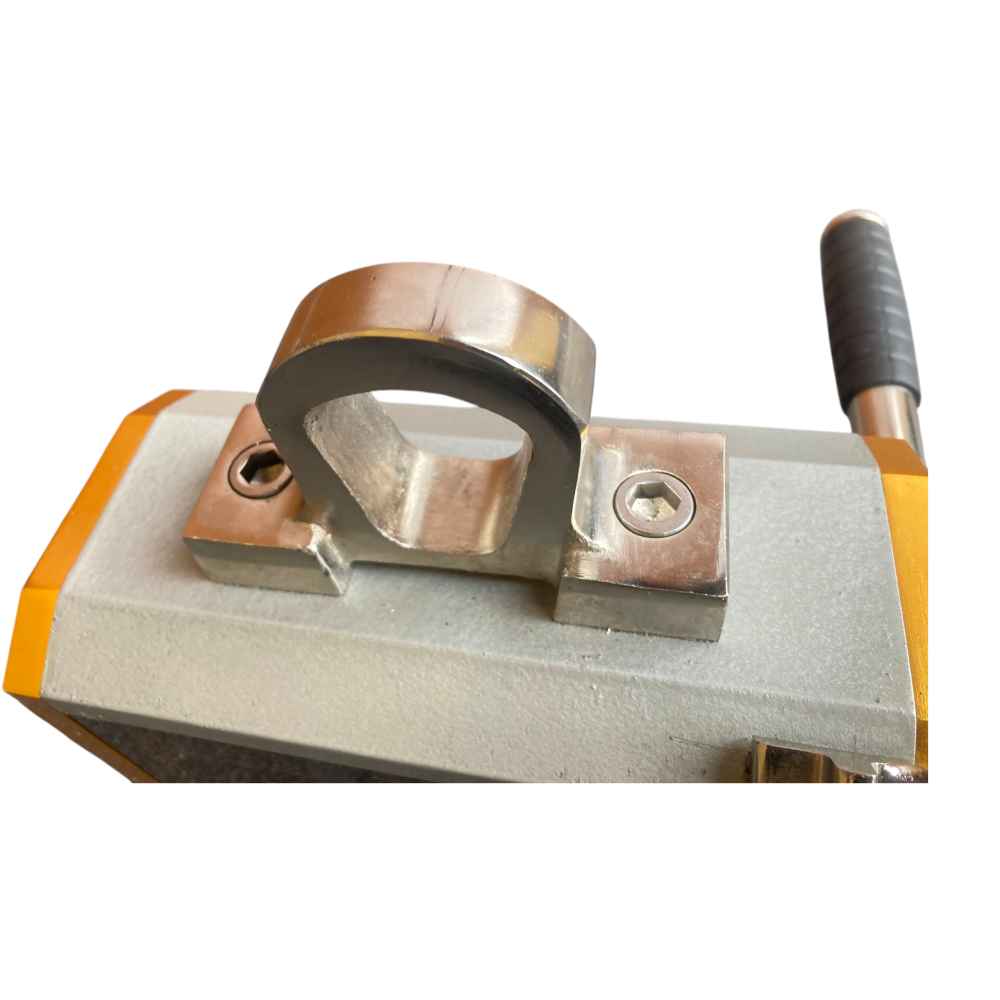

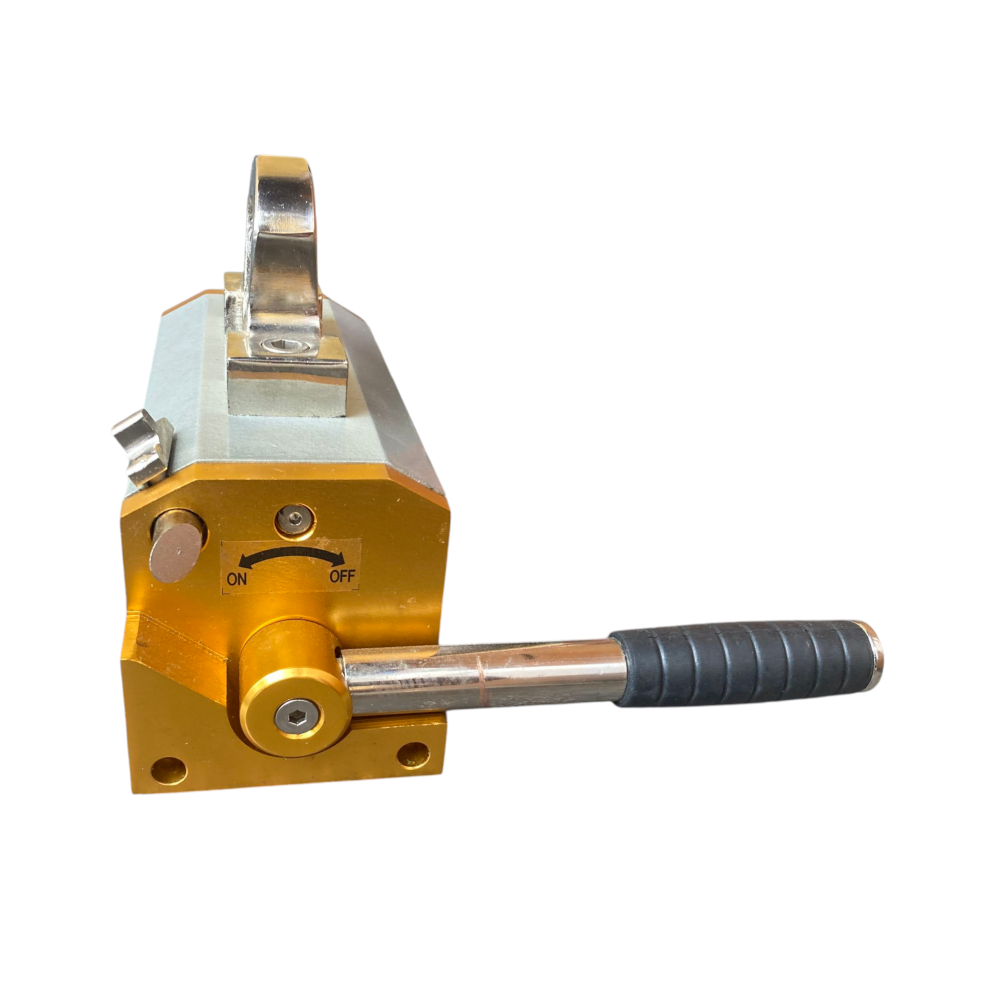

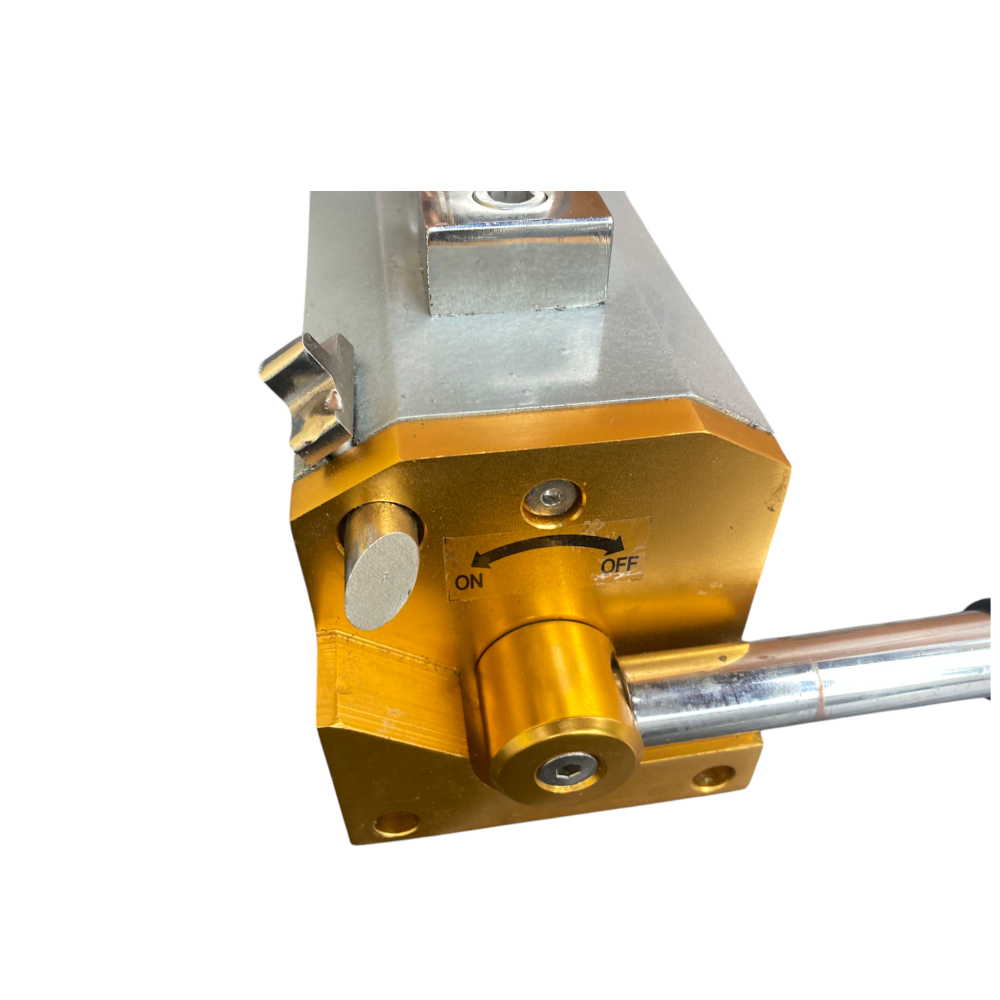

Uchwyt PMLA wykorzystuje magnesy neodymowe i nie potrzebuje zasilania elektrycznego. Dźwignia służy do przełączania stanu ON/OFF, a ucho nośne do połączenia z urządzeniem podnoszącym.
Zastosowanie obejmuje stalowe blachy, profile, pręty i formy o właściwościach ferromagnetycznych. DOR dla elementów okrągłych jest niższy niż dla powierzchni płaskiej. Nośność nominalna wymaga odpowiedniej grubości materiału oraz właściwego styku z biegunami magnesu.
DANE KATALOGOWE CECHO

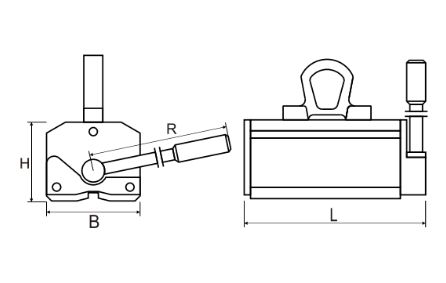

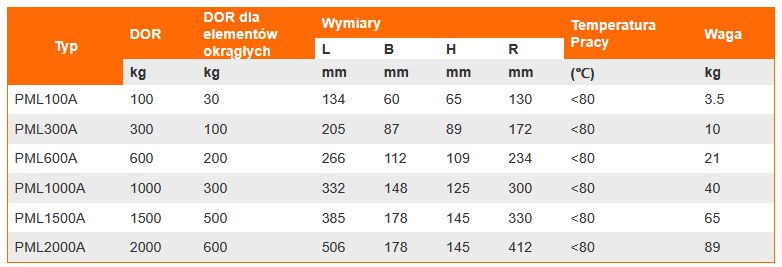

Rysunek wymiarowy i tabela PMLA
Sześć wykonań. Wybierz kolumnę DOR odpowiadającą kształtowi podnoszonego elementu.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR płaskie [t] | DOR okrągłe [t] | L [mm] | B [mm] | H [mm] | R [mm] | Temperatura [°C] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| PML100A | 0,1 | 0,03 | 134 | 60 | 65 | 130 | <80 | 3,5 |
| PML300A | 0,3 | 0,1 | 205 | 87 | 89 | 172 | <80 | 10 |
| PML600A | 0,6 | 0,2 | 266 | 112 | 109 | 234 | <80 | 21 |
| PML1000A | 1 | 0,3 | 332 | 148 | 125 | 300 | <80 | 40 |
| PML1500A | 1,5 | 0,5 | 385 | 178 | 145 | 330 | <80 | 65 |
| PML2000A | 2 | 0,6 | 506 | 178 | 145 | 412 | <80 | 89 |
Obie wartości DOR podano w t, wymiary w mm, masę w kg/szt. Tabela określa temperaturę pracy poniżej 80°C. DOR nominalny dla powierzchni płaskiej dotyczy czystej stali o odpowiedniej grubości i pełnym styku; warunki redukcji określa instrukcja. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać uchwyt magnetyczny PMLA?
Masa ładunku jest jednym z kilku parametrów potrzebnych do doboru.
Gatunek stali i grubość
Podaj gatunek materiału i jego grubość. Potwierdź właściwości ferromagnetyczne oraz warunki osiągnięcia DOR w instrukcji konkretnego wykonania. Cienka blacha nie musi pozwalać na wykorzystanie pełnej nośności.
Powierzchnia i temperatura
Oceń czystość, płaskość, powłoki i możliwą szczelinę w miejscu styku. Tabela wskazuje pracę poniżej 80°C; pełne warunki temperaturowe i charakterystyki redukcji sprawdź w instrukcji.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.

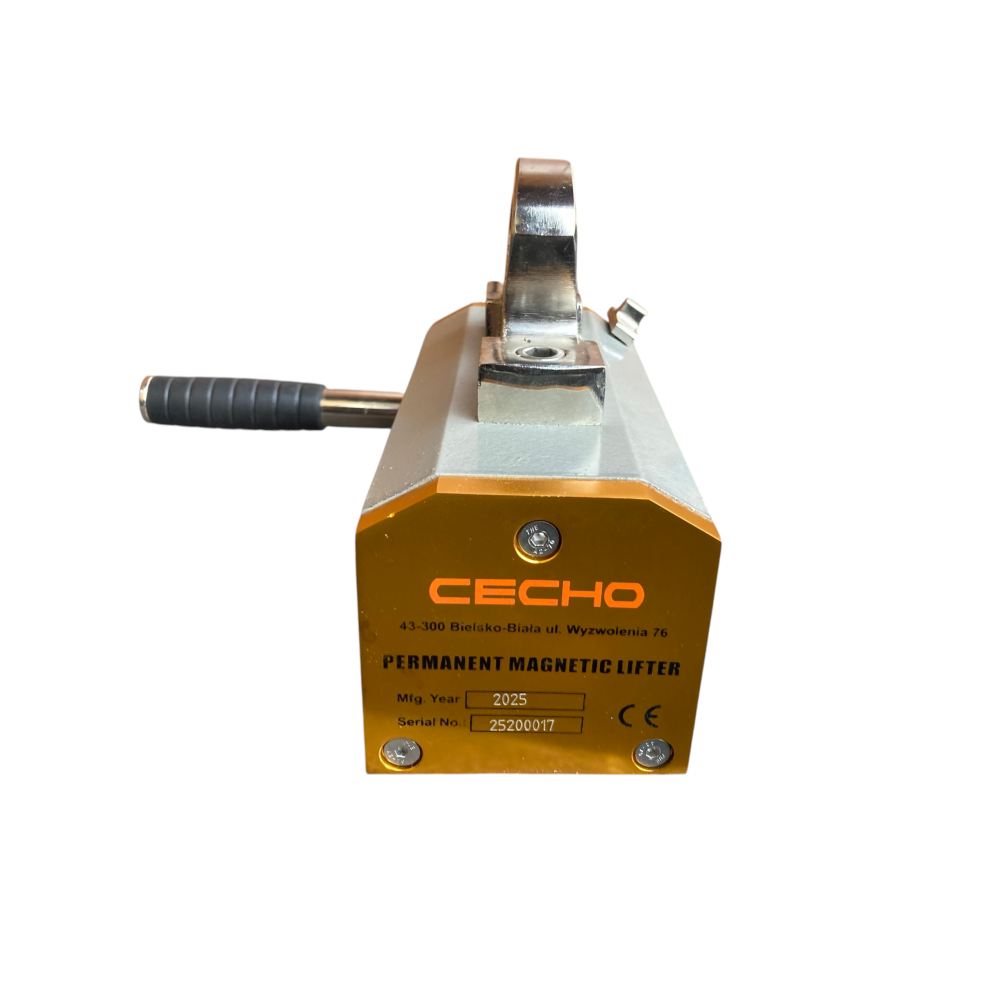

Sprawdź symbol PMLA, numer seryjny, DOR oraz instrukcję konkretnego wykonania. Przy doborze potrzebne są charakterystyki wpływu grubości materiału i szczeliny na udźwig.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj powierzchnie biegunów, obudowę, ucho nośne i działanie dźwigni z zabezpieczeniem. Uszkodzenia lub nieprawidłowe przełączanie wymagają wyłączenia uchwytu i oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy PMLA wymaga podłączenia do prądu?
Nie. PMLA jest uchwytem permanentnym z magnesami stałymi. Stan ON/OFF przełącza się dźwignią zgodnie z instrukcją.
Czy DOR dla elementów płaskich i okrągłych jest taki sam?
Nie. Przykładowo PML300A ma DOR 0,3 t dla powierzchni płaskiej i 0,1 t dla elementów okrągłych. Pozostałe wykonania mają oddzielne wartości w tabeli.
Czy cienką lub pomalowaną blachę można podnosić z pełnym DOR?
Nie należy tego zakładać. Grubość, rodzaj materiału i szczelina na styku wpływają na chwyt magnetyczny. Sprawdź charakterystykę właściwego wykonania i dane konkretnego ładunku.
Jakie informacje przesłać do wyceny?
Podaj masę, gabaryty, gatunek stali, grubość i stan powierzchni, temperaturę oraz średnicę elementu okrągłego. Dołącz zdjęcie miejsca chwytu.
DOBÓR I KONTAKT Z CECHO
Dobierz uchwyt magnetyczny PMLA z CECHO.
Prześlij dane materiału i ładunku. Pomożemy dobrać właściwe wykonanie PMLA.
Wyślij zapytanie o PMLA →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
