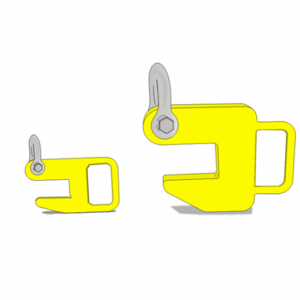

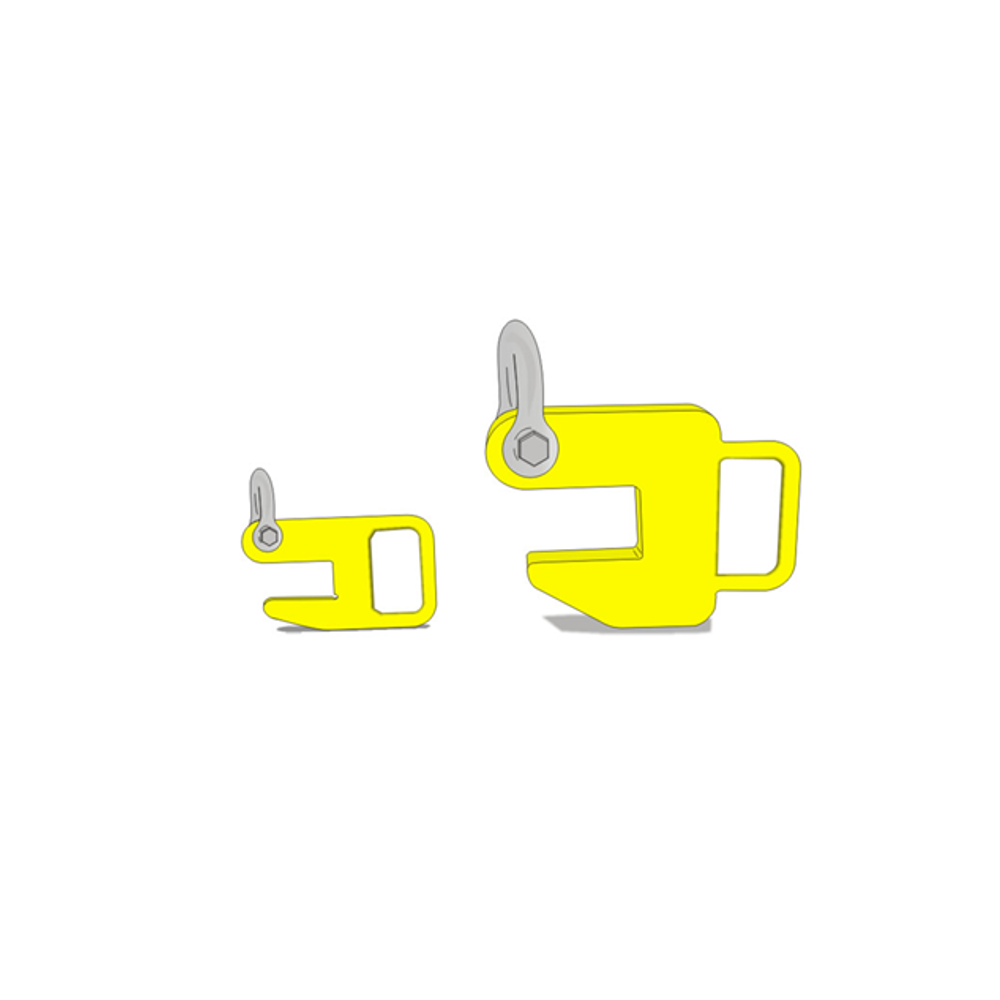

Uchwyt do podnoszenia rur w poziomie typ HR
Dobór i wsparcie techniczne: CECHO.
UCHWYT HR · RURY W POZIOMIE · ZAWIESIE DWUCIĘGNOWE
Uchwyty HR do podnoszenia i transportu rur w pozycji poziomej, współpracujące z zawiesiem dwucięgnowym. Dwanaście wykonań w seriach /90 i /120. Dobór uwzględnia geometrię końców rury, DOR jednej sztuki oraz właściwy dla wykonania kąt podnoszenia.
12 wykonańSerie HR /90 oraz HR /120Wymiary A–F i masy w tabeli
Potrzebujesz doboru uchwytu do rur w poziomie HR?
Podaj masę i długość rury, średnicę, grubość ścianki oraz sposób podwieszenia. Dobierzemy wykonanie HR i zawiesie.
Zapytaj CECHO o HR →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do rur w poziomie HR — najważniejsze informacje
ŁADUNEKRuryTransport w pozycji poziomej
PODWIESZENIEDwa cięgnaDobór geometrii układu
SERIE HR/90 oraz /120Odrębne wykonania uchwytu
WSPARCIE CECHODobór zestawuKontakt z technikiem →
TRANSPORT RUR W POZYCJI POZIOMEJ
Uchwyty HR współpracujące z dwoma cięgnami.
Uchwyty HR są przeznaczone do podnoszenia i transportu rur w pozycji poziomej. Współpracują z zawiesiem dwucięgnowym. Geometrię uchwytu dobiera się do rury oraz sposobu zaczepienia i podwieszenia.
Rodzina obejmuje wykonania /90 i /120. Zależnie od rodzaju uchwytu obowiązuje zakres kąta podnoszenia 60–90° albo 90–120°. Właściwy zakres oraz sposób pomiaru kąta należy sprawdzić w instrukcji konkretnego wykonania.
DOR odnosi się do jednej sztuki HR. Obciążenie kompletnego układu zależy również od zawiesia i jego geometrii. Przykładowe wykonanie HR 2/90 ma DOR 2 t na sztukę; nośność wybranego uchwytu należy potwierdzić na jego oznaczeniu.
DANE KATALOGOWE CECHO

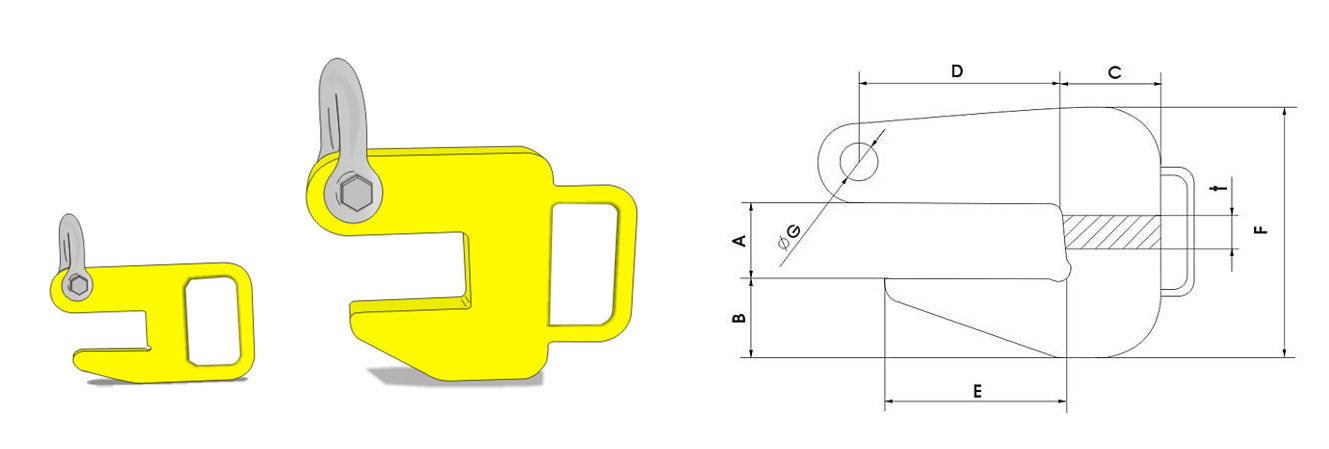

Rysunek wymiarowy i tabela HR
Tabela obejmuje 12 wykonań. DOR i dopuszczalne warunki podnoszenia potwierdź dla pełnego oznaczenia wybranego uchwytu.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

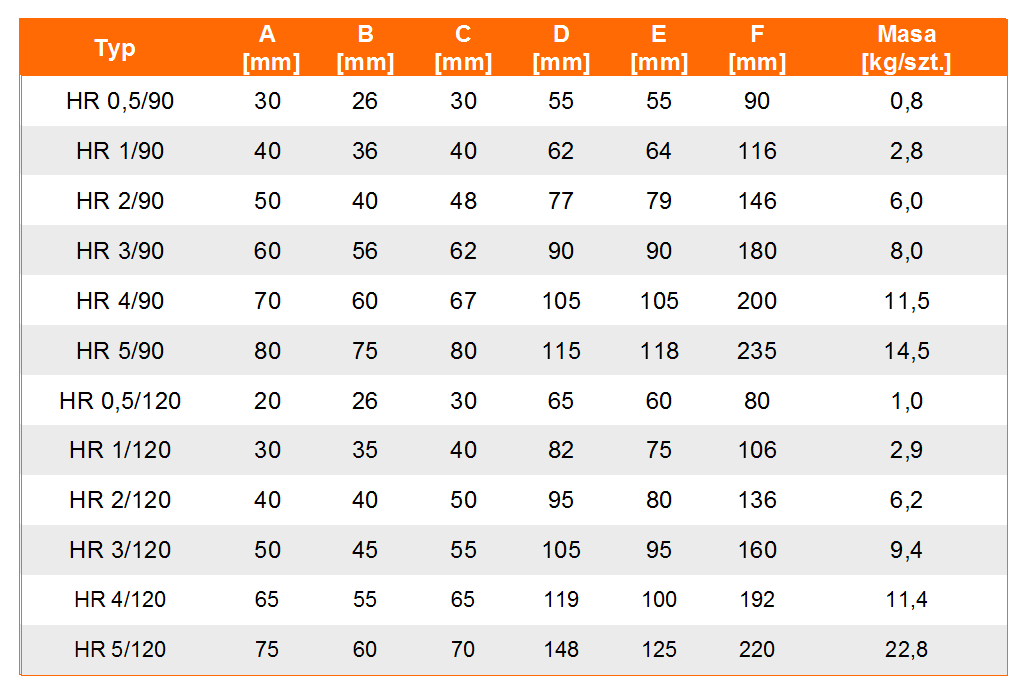

| Typ | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|
| HR 0,5/90 | 30 | 26 | 30 | 55 | 55 | 90 | 0,8 |
| HR 1/90 | 40 | 36 | 40 | 62 | 64 | 116 | 2,8 |
| HR 2/90 | 50 | 40 | 48 | 77 | 79 | 146 | 6,0 |
| HR 3/90 | 60 | 56 | 62 | 90 | 90 | 180 | 8,0 |
| HR 4/90 | 70 | 60 | 67 | 105 | 105 | 200 | 11,5 |
| HR 5/90 | 80 | 75 | 80 | 115 | 118 | 235 | 14,5 |
| HR 0,5/120 | 20 | 26 | 30 | 65 | 60 | 80 | 1,0 |
| HR 1/120 | 30 | 35 | 40 | 82 | 75 | 106 | 2,9 |
| HR 2/120 | 40 | 40 | 50 | 95 | 80 | 136 | 6,2 |
| HR 3/120 | 50 | 45 | 55 | 105 | 95 | 160 | 9,4 |
| HR 4/120 | 65 | 55 | 65 | 119 | 100 | 192 | 11,4 |
| HR 5/120 | 75 | 60 | 70 | 148 | 125 | 220 | 22,8 |
Wymiary A–F w mm; masa w kg/szt. Dane dla /90 i /120 należy czytać oddzielnie — nie są to zamienne zestawy wymiarów. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać HR do rury?
Do sprawdzenia potrzebne są dane rury, pełne oznaczenie uchwytu i konfiguracja zawiesia.
Wykonanie uchwytu
Porównaj wymiary A–F i masę wybranego HR. Zachowaj pełne oznaczenie z końcówką /90 lub /120. DOR odczytaj z oznaczenia uchwytu i potwierdź z dokumentacją wykonania.
Zawiesie i kąt pracy
HR współpracuje z zawiesiem dwucięgnowym. Podaj długość cięgien, wysokość podwieszenia i typ haka. Dobór musi uwzględniać właściwy zakres kąta oraz nośność wszystkich elementów.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Podczas pracy obowiązuje instrukcja konkretnego HR oraz zawiesia dwucięgnowego. Sprawdź pełne oznaczenie, DOR jednej sztuki, sposób osadzenia uchwytów i dopuszczalny kąt podnoszenia.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontrola obejmuje korpus, powierzchnie podparcia, otwór i element podwieszenia oraz połączenia. Pęknięcia, trwałe odkształcenia i nadmierne zużycie wymagają wyłączenia uchwytu z pracy oraz oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy HR służy do pionowego podnoszenia rury?
HR jest przeznaczony do transportu rur w pozycji poziomej, z zawiesiem dwucięgnowym. Inny sposób pracy wymaga odrębnego doboru osprzętu.
Czy wykonania /90 i /120 mają takie same wymiary?
Nie. Są to odrębne wykonania. W tabeli różnią się wymiarami A–F i masą; należy wskazywać pełny typ.
Czy DOR jest podany dla pary uchwytów?
Nie. DOR dotyczy jednej sztuki HR. Nośność układu z zawiesiem trzeba ustalić dla właściwego kąta i sposobu podwieszenia.
Co trzeba wiedzieć o kącie podnoszenia?
Rodzina HR obejmuje wykonania dla zakresów 60–90° lub 90–120°. Zakres oraz sposób pomiaru kąta sprawdza się w instrukcji konkretnego wykonania.
Jakie informacje przesłać do wyceny?
Podaj pełny typ HR, masę, długość i średnicę rury, grubość ścianki, zdjęcia końców oraz długość i układ cięgien.
