Uchwyt magnetyczny NEO
Producent: WALMAG Magnetics · dobór i dystrybucja: CECHO.
WALMAG · PERMANENTNY UCHWYT MAGNETYCZNY
Permanentny uchwyt magnetyczny NEO do ferromagnetycznych blach, bloków, profili i materiału okrągłego. Sześć wykonań NEOL150–NEOL2000 obejmuje DOR nominalny 0,15–2 t dla materiału płaskiego i 0,065–1 t dla okrągłego. Dźwignia Easy Switch umożliwia przełączanie bez zasilania elektrycznego.
0,15–2 tDOR nominalny — materiał płaskiMateriał okrągły: 0,065–1 t

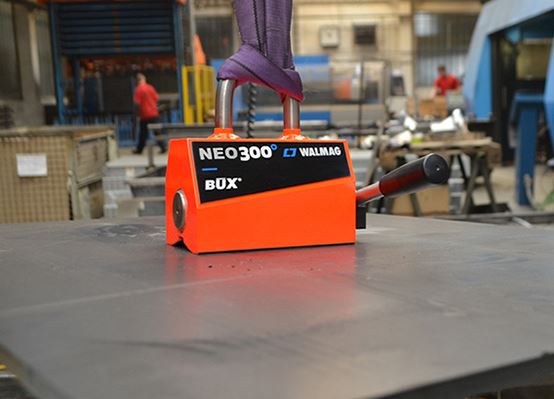

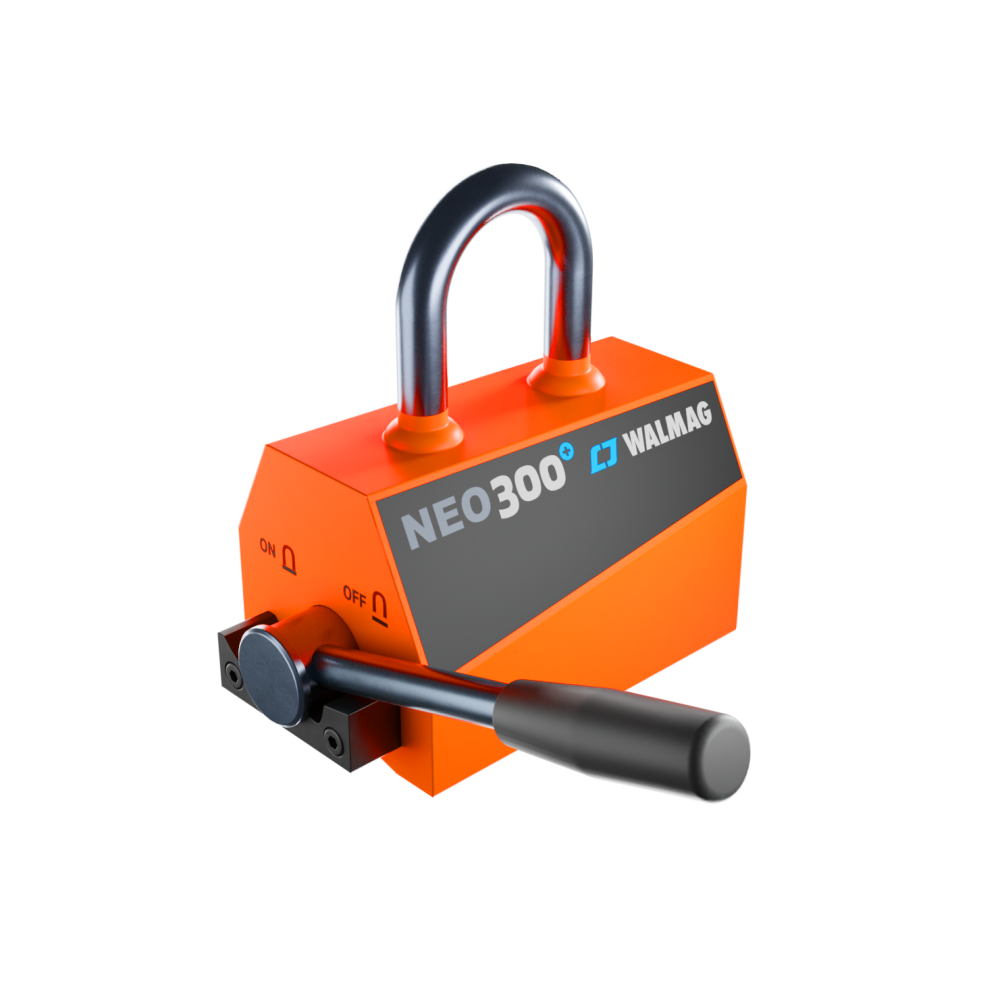

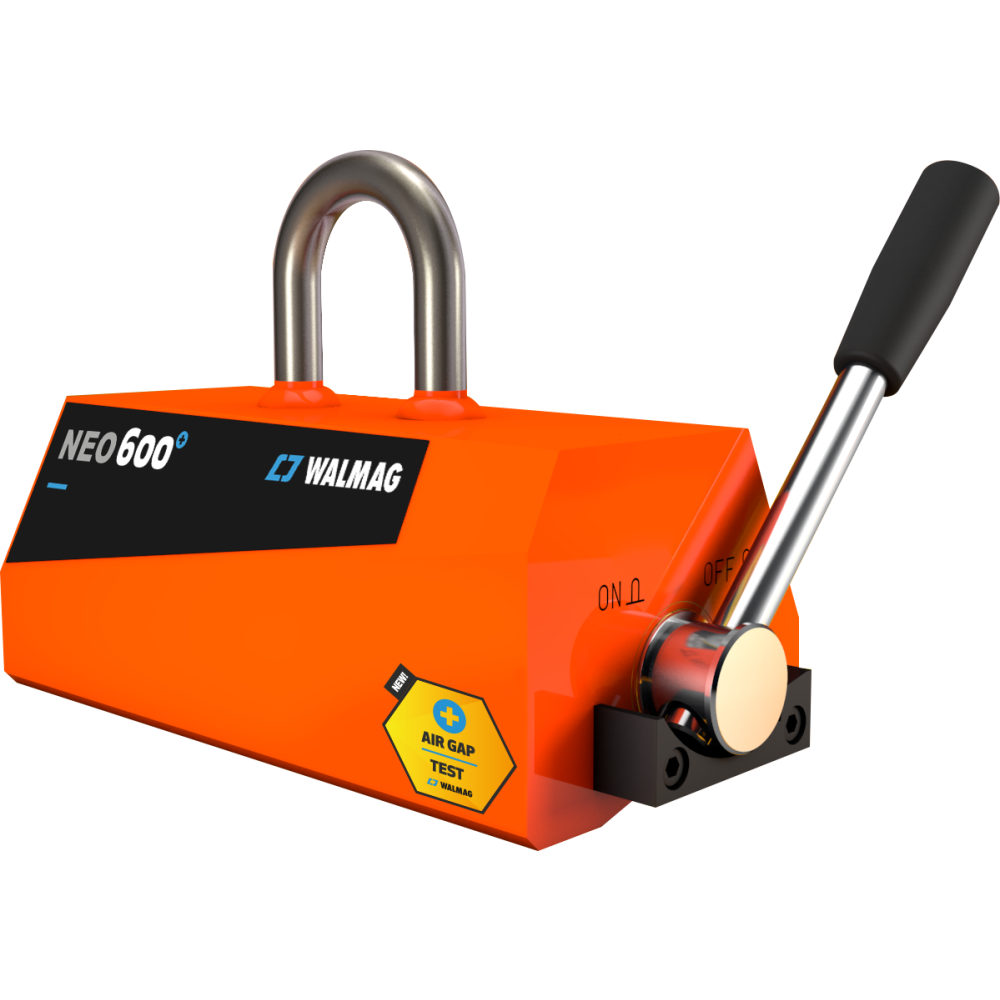

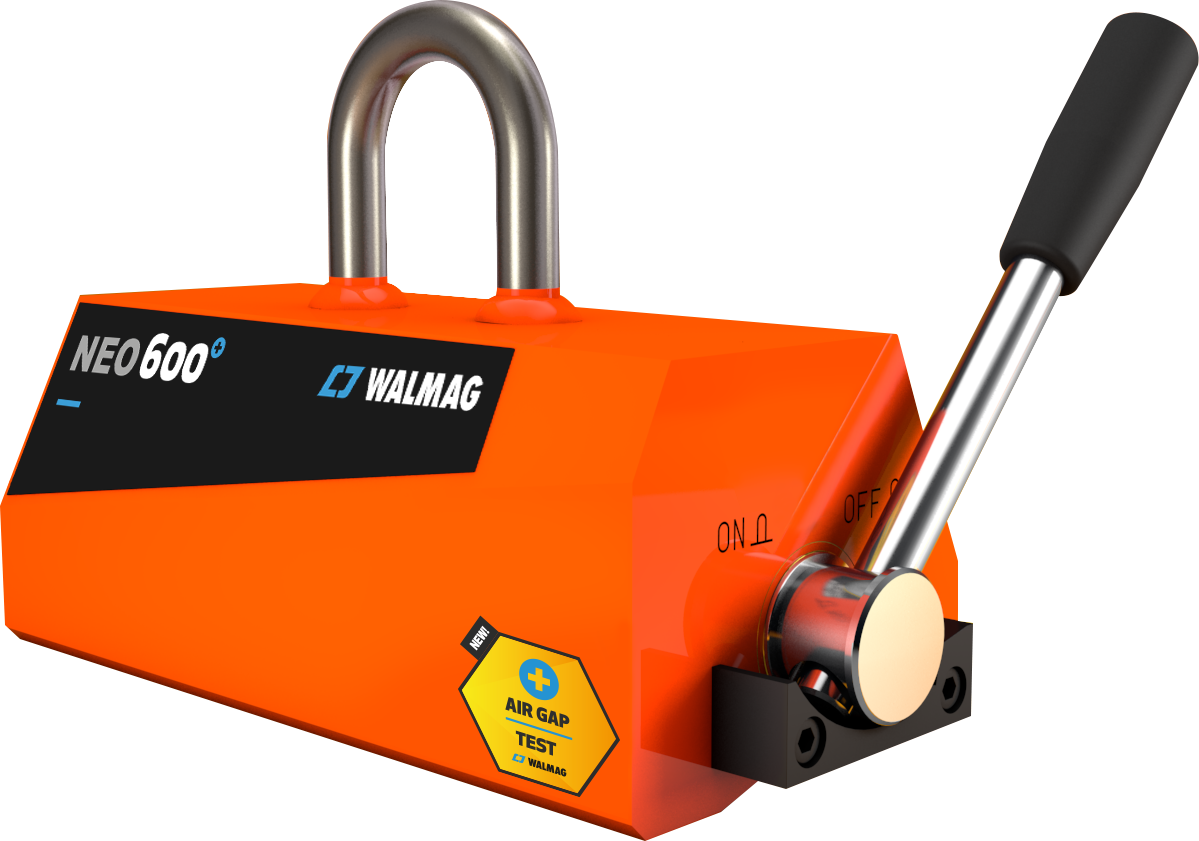

Pierwsze zdjęcie przedstawia NEO300, drugie NEO600. Wymiary i DOR każdego wykonania podano oddzielnie w tabeli.
Potrzebujesz doboru NEO?
Podaj masę, grubość i wymiary ładunku, średnicę oraz grubość ścianki rury, gatunek stali i stan powierzchni.
Zapytaj CECHO o NEO →Dobór techniczny: +48 692 943 742- Opis produktu

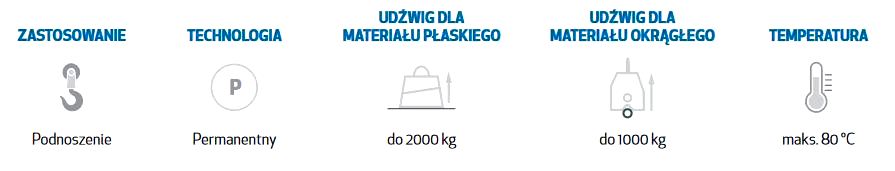

NEO — najważniejsze informacje
DOR — PŁASKIE0,15–2 tOkrągłe: 0,065–1 t
OBSŁUGAEasy SwitchBez zasilania elektrycznego
TEMPERATURADo 80°CTemperatura materiału
WSPARCIE CECHODobór i serwisKontakt z technikiem →
BLACHY, BLOKI, PROFILE I KULATYNA
NEO — magnes neodymowy do codziennej pracy z ładunkiem.
WALMAG NEO wykorzystuje magnesy neodymowe do podnoszenia ferromagnetycznych materiałów płaskich, okrągłych i walcowych. Sprawdza się przy obsłudze maszyn, składowaniu półfabrykatów i przemieszczaniu stalowych detali. Nie wymaga akumulatora ani doprowadzenia przewodu zasilającego.

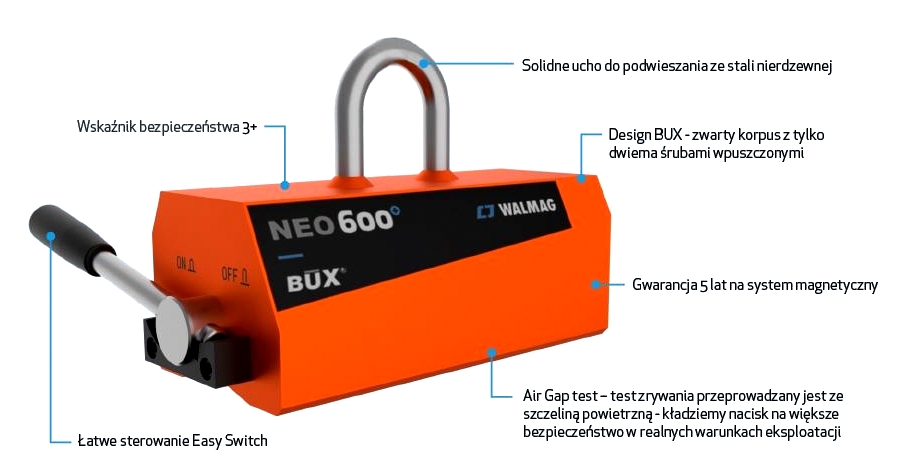

Dźwignia Easy Switch służy do przełączania magnesu. Korpus ma zwartą konstrukcję, ucho wykonano z niemagnetycznej stali nierdzewnej, a tabelę doboru umieszczono na urządzeniu. Producent podaje 5 lat gwarancji na system magnetyczny; zakres ten dotyczy systemu magnetycznego na warunkach WALMAG.
Każdy magnes jest poddawany Air Gap Test, czyli próbie odrywania ze szczeliną powietrzną. Współczynnik bezpieczeństwa 3+ według EN 13155 jest parametrem badania, a nie zgodą na przekraczanie DOR. Temperatura materiału nie może przekraczać 80°C.
Zobacz film producenta: NEO i działanie Easy Switch (26 s) ↗
DANE TECHNICZNE

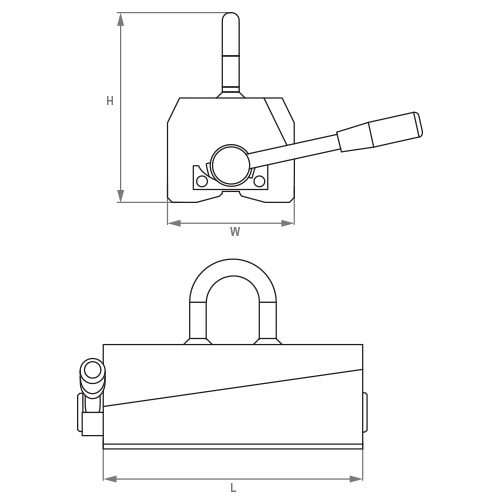

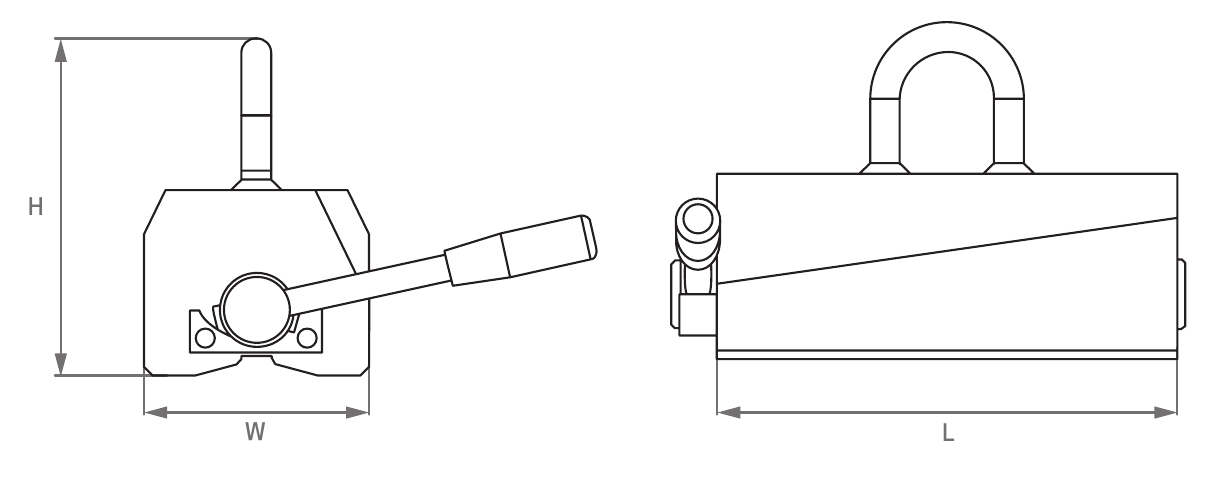

Rysunek i parametry NEO
DOR i zakres średnic dobierz do kształtu materiału. Parametry nominalne wymagają sprawdzenia w tabeli doboru.

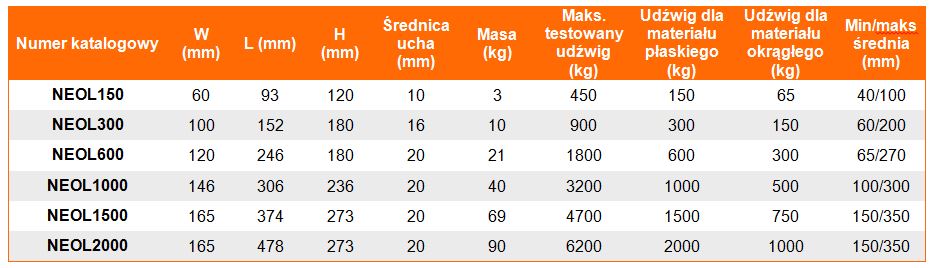

Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR — płaskie (t) | DOR — okrągłe (t) | Ø min.–maks. (mm) | W (mm) | L (mm) | H (mm) | Ø ucha (mm) | Masa (kg/szt.) |
|---|---|---|---|---|---|---|---|---|
| NEOL150 | 0,15 | 0,065 | 50–100 | 60 | 93 | 120 | 10 | 3 |
| NEOL300 | 0,3 | 0,15 | 60–200 | 100 | 152 | 180 | 16 | 10 |
| NEOL600 | 0,6 | 0,3 | 65–270 | 120 | 246 | 180 | 20 | 21 |
| NEOL1000 | 1 | 0,5 | 100–300 | 146 | 306 | 236 | 20 | 40 |
| NEOL1500 | 1,5 | 0,75 | 150–350 | 165 | 374 | 273 | 20 | 69 |
| NEOL2000 | 2 | 1 | 150–350 | 165 | 478 | 273 | 20 | 90 |
DOR w tonach, wymiary i średnice w mm, masa własna w kg/szt. Dla NEOL150 zakres Ø wynosi 50–100 mm, a DOR dla materiału okrągłego 0,065 t według karty technicznej i tabeli doboru. Źródło: karta techniczna WALMAG NEO (PDF) ↗.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać NEO do ładunku?
Sprawdź geometrię, powierzchnię i sposób przemieszczania materiału.
Powierzchnia i grubość
Porównaj parametry z tabelą doboru dla danego modelu. Producent rozdziela powierzchnię czystą i gładką, zardzewiałą lub walcowaną oraz nierówną. Nie podnoś blach cieńszych niż określono dla danego wykonania.
Sposób podnoszenia
Uwzględnij temperaturę do 80°C i masę magnesu przy doborze urządzenia podnoszącego. Do zmiany położenia poziom–pion potrzebny jest osobno dobrany układ, np. właściwe ramię NEO HV. Sam magnes nie zastępuje tego wyposażenia.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Korzystaj z instrukcji konkretnego wykonania oraz tabeli doboru NEO. Opublikowana tabela doboru odnosi się do stali S235JR i rozdziela grubość, wymiary oraz stan powierzchni. Otwórz tabelę doboru NEO (PDF) ↗.
Karta techniczna producenta ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj powierzchnie biegunów, ucho, korpus, dźwignię i jej zabezpieczenie. Utrzymuj styki z materiałem w czystości, sprawdzaj oznaczenia i tablicę udźwigu. Uszkodzenie lub nieprawidłowe przełączanie wymaga wyłączenia uchwytu z użytkowania.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy NEO ma taki sam DOR dla blachy i materiału okrągłego?
Nie. Przykładowo NEOL300 ma nominalnie 0,3 t dla materiału płaskiego i 0,15 t dla okrągłego. Dodatkowo trzeba sprawdzić grubość, średnicę, gabaryty i stan powierzchni.
Co oznacza współczynnik 3+?
Dotyczy próby odrywania według EN 13155. Nie upoważnia do podnoszenia masy większej niż dopuszczona przez DOR i tabelę doboru.
Czy NEO może pracować bez prądu?
Tak. To magnes permanentny przełączany dźwignią Easy Switch. Nie wymaga przewodu zasilającego ani akumulatora.
Jakie informacje przesłać do wyceny?
Podaj masę, gatunek stali, długość, szerokość i grubość lub średnicę i grubość ścianki, stan powierzchni, temperaturę oraz potrzebę obracania ładunku.
DOBÓR I KONTAKT Z CECHO
Dobierz NEO do materiału i stanowiska.
Prześlij dane materiału i zdjęcie powierzchni. Dobierzemy wykonanie NEOL oraz sprawdzimy warunki podnoszenia.
Wyślij zapytanie o NEO →
Zdjęcia materiału i powierzchni chwytania możesz przesłać e-mailem.
