Strona główna » Produkty » Uchwyty, Chwytaki » Uchwyt magnetyczny NEO HOT - do podnoszenia gorących materiałów
Nowość

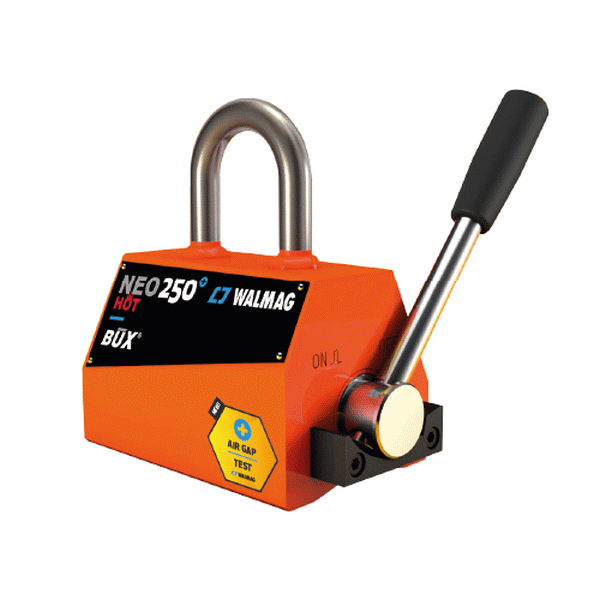

Uchwyt magnetyczny NEO HOT - do podnoszenia gorących materiałów
Producent: WALMAG Magnetics · dobór i dystrybucja: CECHO.
WALMAG · MAGNES DO GORĄCYCH MATERIAŁÓW
NEO HOT to wysokotemperaturowy magnes permanentny do ferromagnetycznych wypałek, odkuwek, odlewów, blach i profili o temperaturze do 180°C. Sześć wykonań NEOL125H–NEOL2000H obejmuje DOR nominalny 0,125–2 t dla materiału płaskiego oraz 0,04–1 t dla okrągłego.
0,125–2 tDOR nominalny — materiał płaskiMateriał okrągły: 0,04–1 t

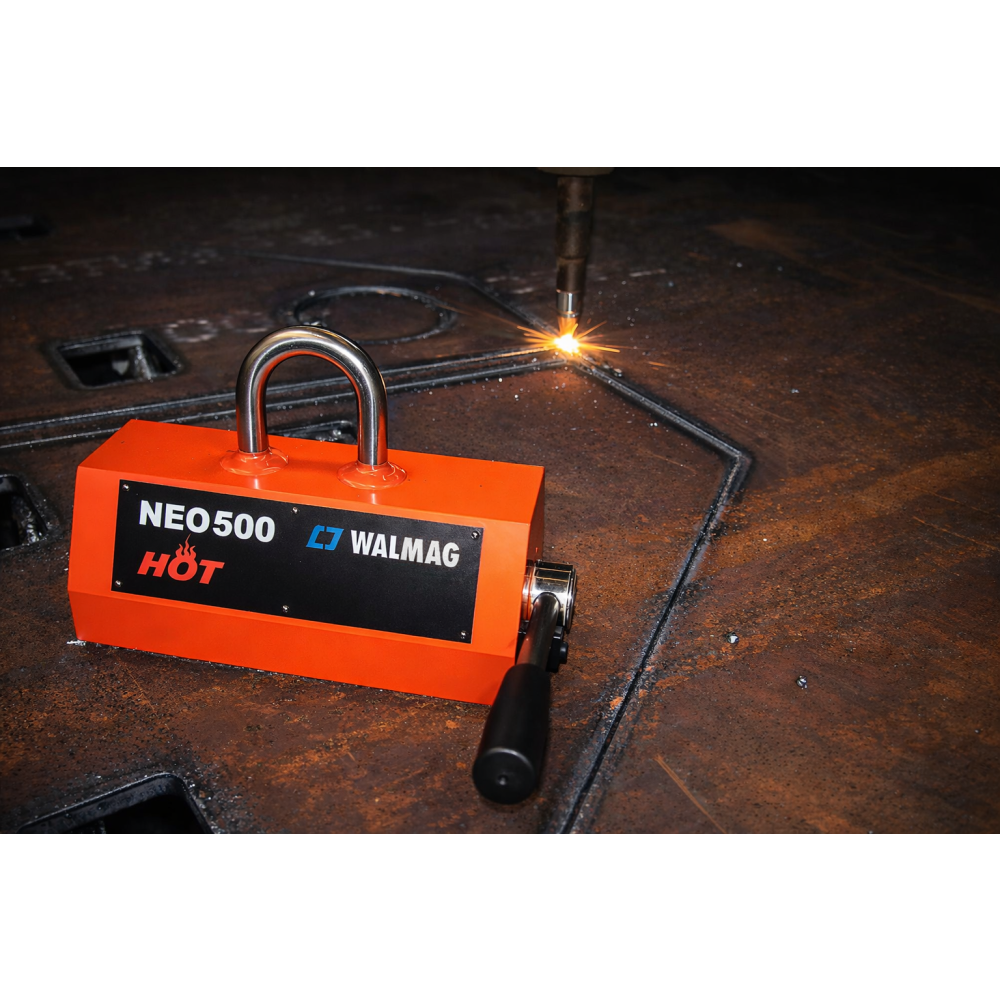

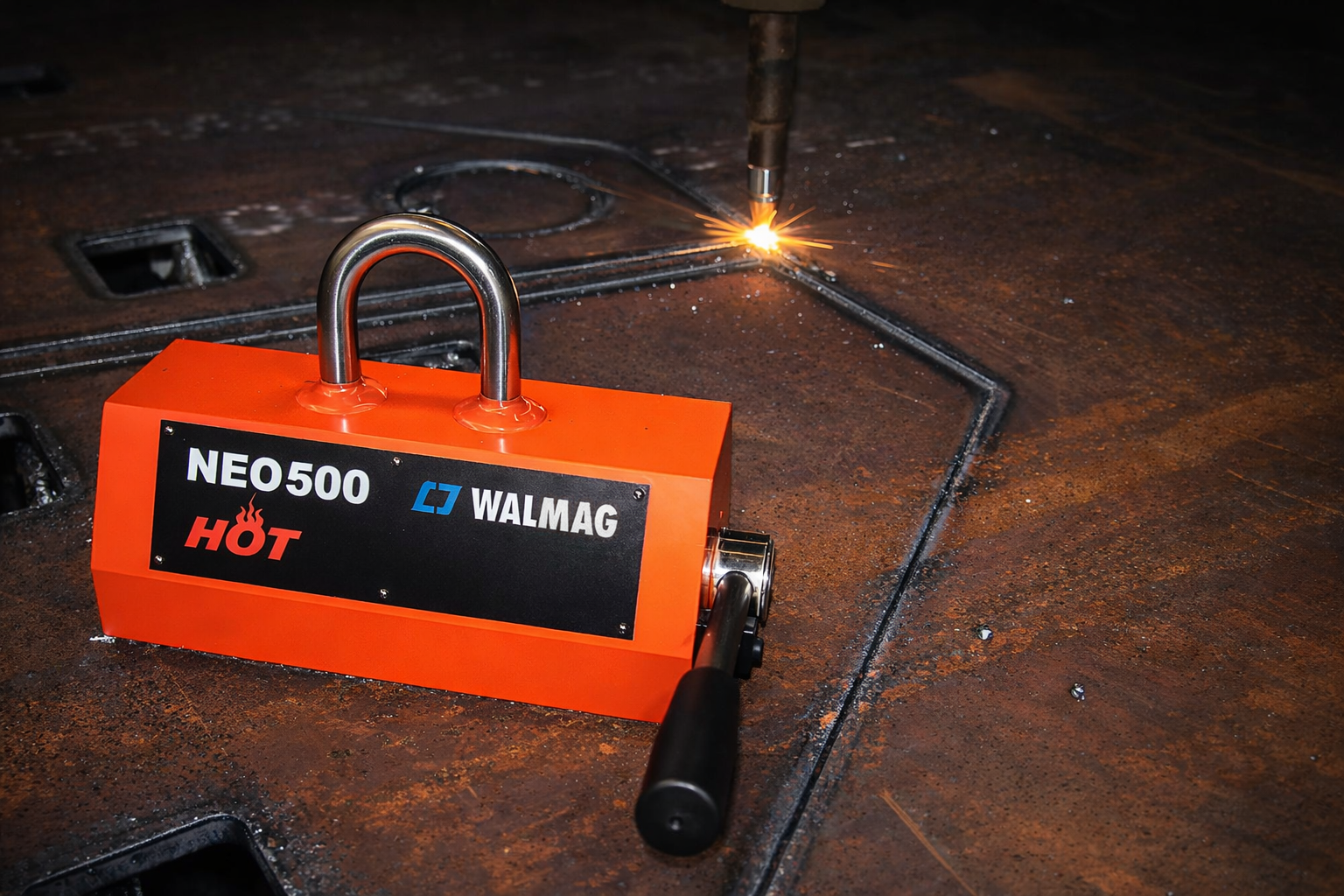

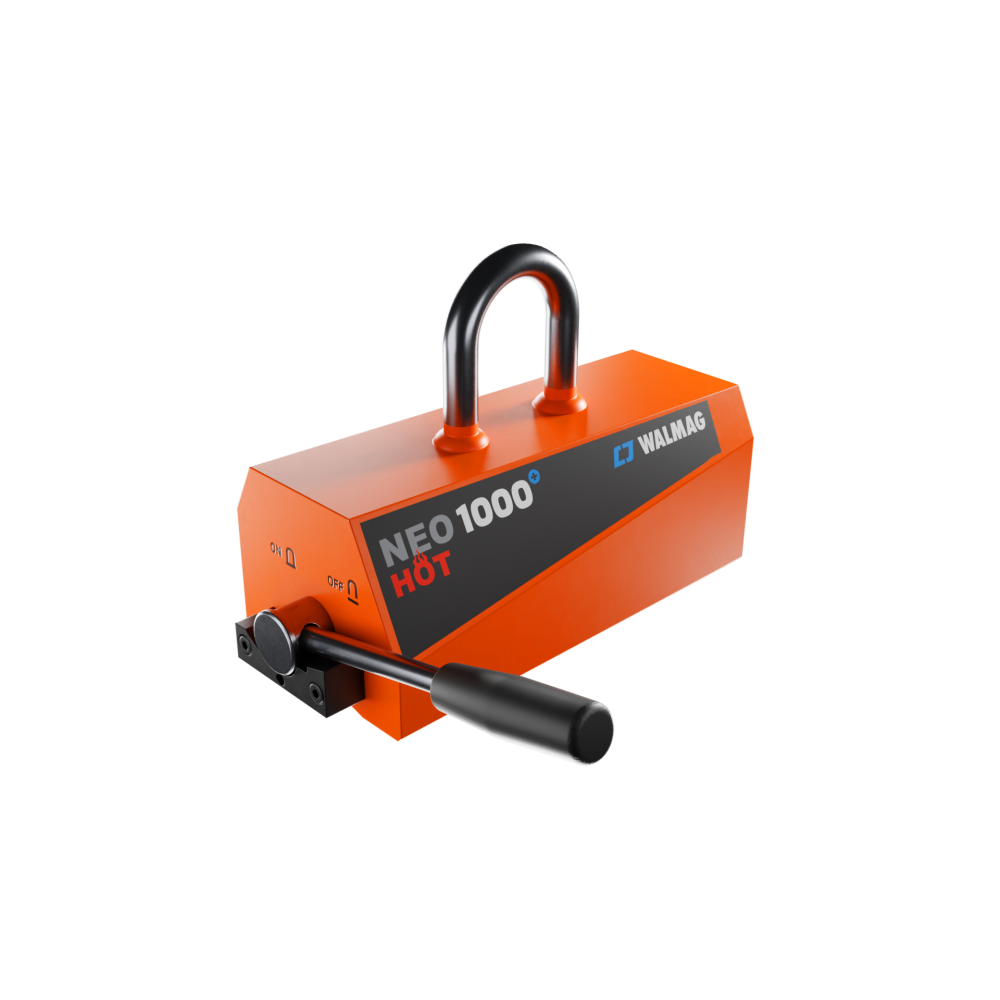

Zdjęcie główne: NEO1000 HOT. Drugie zdjęcie: NEO500 HOT przy materiale obrabianym termicznie. Parametry poszczególnych modeli podano w tabeli.
Potrzebujesz doboru NEO HOT?
Podaj temperaturę, masę, grubość i wymiary ładunku, średnicę oraz grubość ścianki rury, gatunek stali i stan powierzchni.
Zapytaj CECHO o NEO HOT →Dobór techniczny: +48 692 943 742- Opis produktu
NEO HOT — najważniejsze informacje

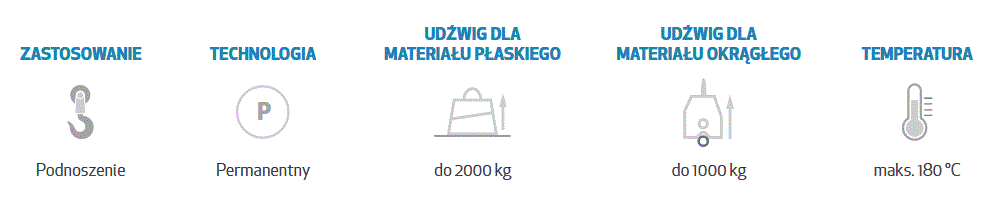

DOR — PŁASKIE0,125–2 tOkrągłe: 0,04–1 t
OBSŁUGAEasy SwitchMagnes permanentny
TEMPERATURADo 180°CTemperatura materiału
WSPARCIE CECHODobór i serwisKontakt z technikiem →
WYPALARKI, ODLEWNIE I GORĄCE PÓŁFABRYKATY
NEO HOT — podnoszenie gorącej stali do 180°C.
WALMAG NEO HOT służy do przenoszenia gorących ładunków ferromagnetycznych: wypałek, odkuwek, odlewów, narzędzi, blach oraz profili. Wersja HOT jest przystosowana do temperatury materiału do 180°C. Jej udźwigi należy odczytywać z tabeli NEO HOT, oddzielnie od standardowej serii NEO.

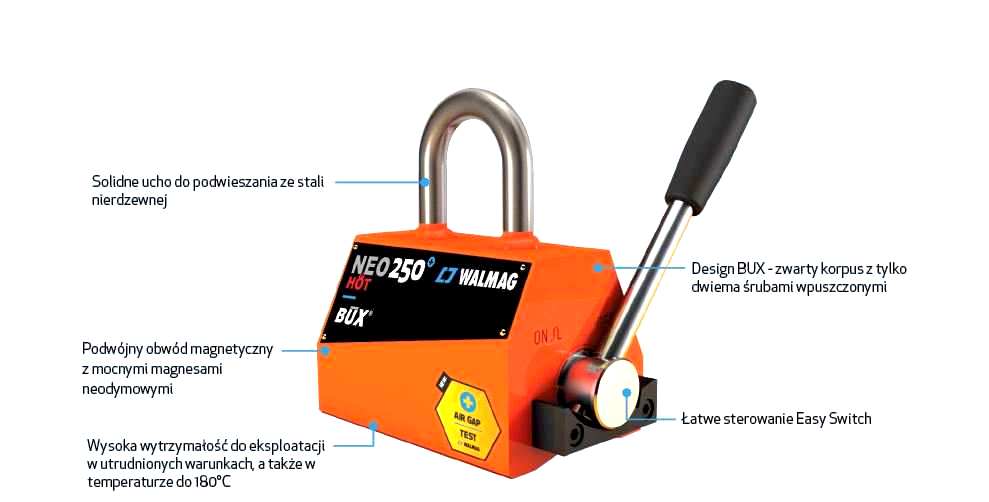

Przełączanie odbywa się dźwignią Easy Switch, bez doprowadzania energii elektrycznej. Zwarty korpus oraz duże ucho z niemagnetycznej stali nierdzewnej ułatwiają podwieszenie. Producent udziela 5 lat gwarancji na system magnetyczny na własnych warunkach.
Każdy magnes przechodzi Air Gap Test — próbę odrywania ze szczeliną powietrzną. Współczynnik 3+ według EN 13155 określa warunek próby; nie pozwala przekraczać DOR ani pomijać tabeli doboru do grubości i powierzchni.
DANE TECHNICZNE

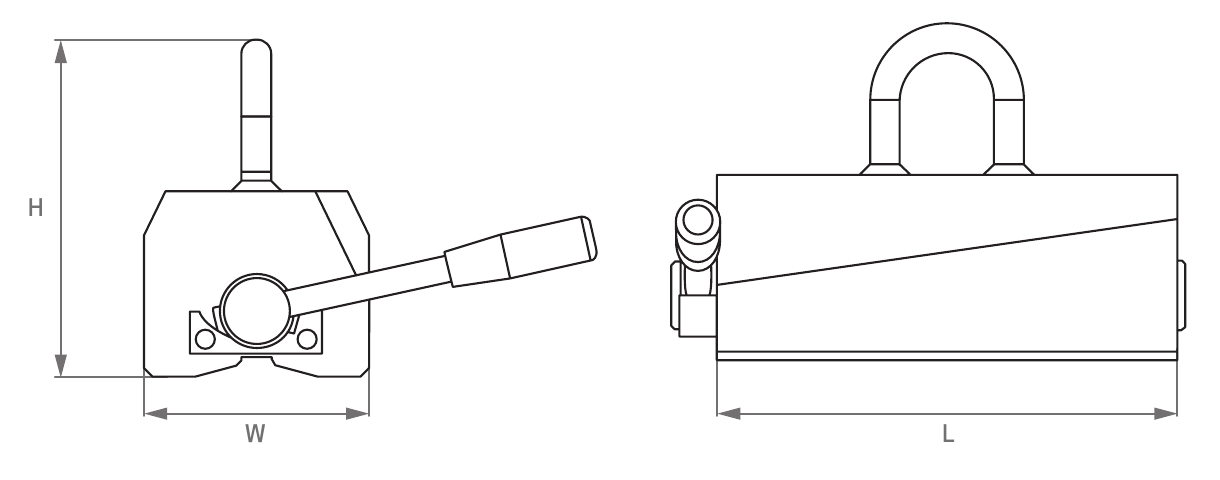

Rysunek i parametry NEO HOT
DOR dla materiału płaskiego i okrągłego podano oddzielnie. Sprawdź również tabelę doboru do grubości i powierzchni.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR — płaskie (t) | DOR — okrągłe (t) | Ø min.–maks. (mm) | W (mm) | L (mm) | H (mm) | Ø ucha (mm) | Masa (kg/szt.) |
|---|---|---|---|---|---|---|---|---|
| NEOL125H | 0,125 | 0,04 | 50–100 | 60 | 93 | 120 | 10 | 3 |
| NEOL250H | 0,25 | 0,125 | 60–200 | 100 | 152 | 180 | 16 | 10 |
| NEOL500H | 0,5 | 0,25 | 65–270 | 120 | 246 | 180 | 20 | 21 |
| NEOL1000H | 1 | 0,5 | 100–300 | 146 | 306 | 236 | 20 | 40 |
| NEOL1500H | 1,5 | 0,75 | 150–350 | 165 | 374 | 273 | 20 | 69 |
| NEOL2000H | 2 | 1 | 150–350 | 165 | 478 | 273 | 20 | 90 |
DOR w tonach, wymiary i średnice w mm, masa własna w kg/szt. Dla NEOL125H potwierdzony DOR materiału okrągłego wynosi 0,04 t, zakres średnic 50–100 mm. Źródło: karta techniczna WALMAG NEO HOT (PDF) ↗.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać NEO HOT do gorącego ładunku?
Sprawdź geometrię, powierzchnię i sposób przemieszczania materiału.
Powierzchnia i grubość
Porównaj parametry z tabelą doboru dla danego modelu. Producent rozdziela powierzchnię czystą i gładką, zardzewiałą lub walcowaną oraz nierówną. Nie podnoś blach cieńszych niż określono dla danego wykonania.
Sposób podnoszenia
Podaj rzeczywistą temperaturę materiału i sprawdź limit 180°C. Uwzględnij masę magnesu w udźwigu urządzenia podnoszącego oraz warunki cyklu pracy. Zmiana orientacji ładunku wymaga osobnego sprawdzenia i dobrania wyposażenia.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Stosuj instrukcję danego wykonania NEO HOT oraz jego tabelę doboru. Tabela rozdziela materiał czysty i gładki, zardzewiały lub walcowany oraz nierówny; w każdym przypadku łączy grubość, wymiary i dopuszczalną masę. Otwórz tabelę doboru NEO HOT (PDF) ↗.
Karta techniczna producenta ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj powierzchnie biegunów, ucho, korpus, dźwignię i jej zabezpieczenie. Utrzymuj styki z materiałem w czystości, sprawdzaj oznaczenia i tablicę udźwigu. Uszkodzenie lub nieprawidłowe przełączanie wymaga wyłączenia uchwytu z użytkowania.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy NEO HOT ma takie same udźwigi jak zwykły NEO?
Nie. Wykonania HOT mają własną tabelę. Przykładowo NEOL125H ma DOR 0,125 t dla materiału płaskiego i 0,04 t dla okrągłego. Nie przenoś udźwigów standardowej serii NEO.
Jaką temperaturę może mieć ładunek?
Producent dopuszcza temperaturę materiału do 180°C. Sprawdź także grubość, gatunek, powierzchnię i pozostałe warunki instrukcji danego wykonania.
Czy współczynnik 3+ zwiększa dopuszczalny udźwig?
Nie. Dotyczy próby odrywania według EN 13155. Ładunek musi mieścić się w granicach DOR oraz właściwej tabeli doboru.
Jakie informacje przesłać do wyceny?
Podaj masę, gatunek stali, długość, szerokość i grubość lub średnicę i grubość ścianki, stan powierzchni, temperaturę oraz potrzebę obracania ładunku.
DOBÓR I KONTAKT Z CECHO
Dobierz magnes do temperatury i materiału.
Prześlij temperaturę, dane materiału i zdjęcia powierzchni. Dobierzemy wykonanie NEO HOT i sprawdzimy rzeczywisty zakres podnoszenia.
Wyślij zapytanie o NEO HOT →
Zdjęcia materiału i powierzchni chwytania możesz przesłać e-mailem.
