Uchwyt magnetyczny PML
Dobór i wsparcie techniczne: CECHO.
PML · MAGNES NEODYMOWY · ŁADUNKI PŁASKIE I OKRĄGŁE
Uchwyt magnetyczny PML z magnesami neodymowymi do podnoszenia elementów stalowych. Siedem wykonań o DOR od 0,1 do 6 t dla materiału płaskiego i od 0,03 do 2 t dla elementów okrągłych.
0,1–6 tDOR dla powierzchni płaskiej7 wykonań w tabeli doboru

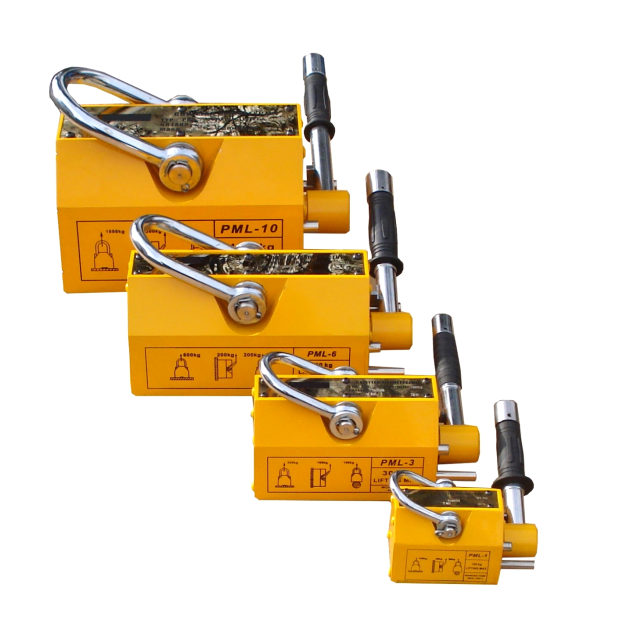

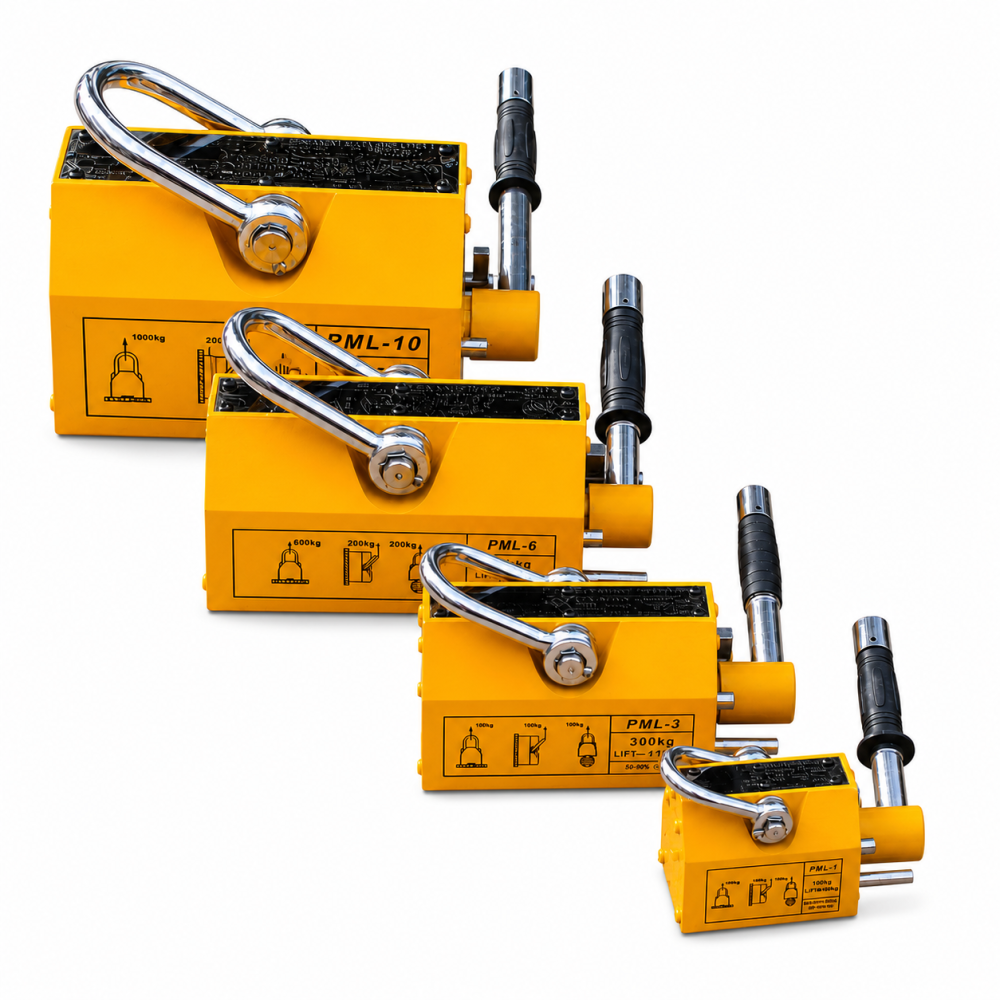

Widok rodziny PML; gabaryty i oznaczenia zależą od wykonania.
Potrzebujesz doboru uchwytu magnetycznego PML?
Podaj masę, gatunek stali, grubość i stan powierzchni; dla elementów okrągłych także średnicę.
Zapytaj CECHO o PML →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt magnetyczny PML — najważniejsze informacje
DOR — PŁASKIE0,1–6 tSiedem wykonań
DOR — OKRĄGŁE0,03–2 tWłaściwa kolumna w tabeli
KONSTRUKCJAMagnes neodymowyDźwignia i szakla nośna
WSPARCIE CECHODobór PMLKontakt z technikiem →
PODNOSZENIE ELEMENTÓW FERROMAGNETYCZNYCH
PML — dobór magnesu do kształtu stalowego elementu.
Uchwyt PML wykorzystuje magnesy neodymowe. Jest wyposażony w dźwignię przełączania oraz szaklę do połączenia z urządzeniem podnoszącym. Komponenty są malowane proszkowo.
Seria obejmuje siedem wykonań od PML 0,1 do PML 6,0. Każde ma oddzielny DOR dla materiału płaskiego i elementu okrągłego. Dobór wymaga uwzględnienia masy, grubości, właściwości stali i stanu powierzchni kontaktu z magnesem.
DANE KATALOGOWE CECHO

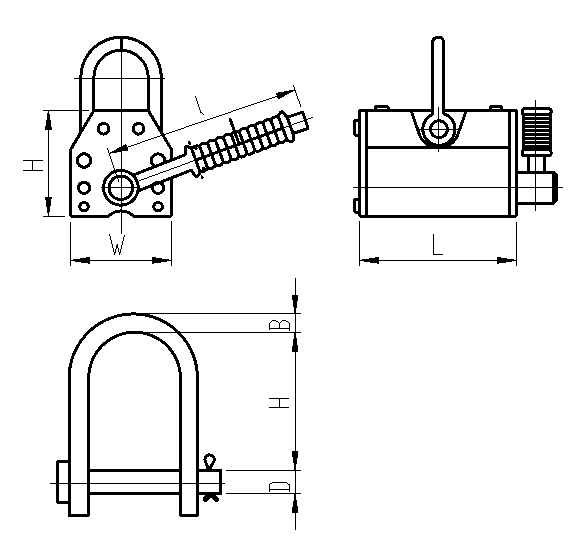

Rysunek wymiarowy i tabela PML

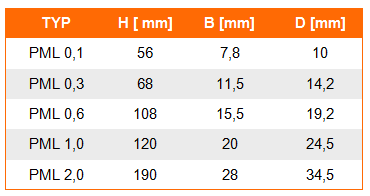

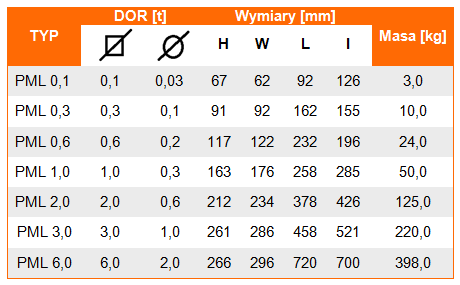

W jednej tabeli zestawiono parametry uchwytu oraz wymiary jego szakli. H korpusu i H szakli są różnymi wymiarami.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR płaskie [t] | DOR okrągłe [t] | H korpusu [mm] | W [mm] | L [mm] | I [mm] | Masa [kg/szt.] | H szakli [mm] | B szakli [mm] | D szakli [mm] |
|---|---|---|---|---|---|---|---|---|---|---|
| PML 0,1 | 0,1 | 0,03 | 67 | 62 | 92 | 126 | 3,0 | 56 | 7,8 | 10 |
| PML 0,3 | 0,3 | 0,1 | 91 | 92 | 162 | 155 | 10,0 | 68 | 11,5 | 14,2 |
| PML 0,6 | 0,6 | 0,2 | 117 | 122 | 232 | 196 | 24,0 | 108 | 15,5 | 19,2 |
| PML 1,0 | 1 | 0,3 | 163 | 176 | 258 | 285 | 50,0 | 120 | 20 | 24,5 |
| PML 2,0 | 2 | 0,6 | 212 | 234 | 378 | 426 | 125,0 | 190 | 28 | 34,5 |
| PML 3,0 | 3 | 1 | 261 | 286 | 458 | 521 | 220,0 | — | — | — |
| PML 6,0 | 6 | 2 | 266 | 296 | 720 | 700 | 398,0 | — | — | — |
DOR w t, wymiary w mm, masa w kg/szt. „—” oznacza brak podanych wymiarów szakli dla PML 3,0 i PML 6,0; wymagają one potwierdzenia. Nie należy zastępować ich wymiarami mniejszych wykonań. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać uchwyt magnetyczny PML?
Sprawdź nośność, kontakt z materiałem i połączenie z urządzeniem podnoszącym.
Materiał oraz powierzchnia
Podaj gatunek stali, jej grubość, temperaturę i stan powierzchni. Powłoki, nierówności i szczelina wpływają na kontakt magnetyczny — dobór wymaga warunków oraz charakterystyk z instrukcji właściwego PML.
Gabaryty i szakla
Porównaj wymiary korpusu H, W, L i dźwigni I z dostępnym miejscem. Sprawdź osobne wymiary szakli H, B i D oraz zgodność jej połączenia z urządzeniem podnoszącym.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Sprawdź oznaczenie PML, DOR, numer seryjny i instrukcję właściwego wykonania. Potrzebne są warunki osiągnięcia nośności dla danej grubości, rodzaju i powierzchni materiału.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj korpus, powierzchnię roboczą magnesu, dźwignię, blokadę oraz szaklę i jej sworzeń. Uszkodzenia albo niesprawne zabezpieczenie wymagają wyłączenia uchwytu i oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy PML 1,0 może podnosić element okrągły o masie 1 t?
Nie według tabeli tej serii. PML 1,0 ma DOR 1 t dla materiału płaskiego i 0,3 t dla elementu okrągłego, przy spełnieniu warunków instrukcji.
Co oznaczają dwa wymiary H w tabeli PML?
H korpusu odnosi się do górnego rysunku uchwytu. H szakli to odrębny wymiar oznaczony na dolnym rysunku elementu nośnego.
Czy dostępne są wymiary szakli dla PML 3,0 i 6,0?
W podanej tabeli wymagają potwierdzenia przy doborze. Nie przyjmuj wymiarów szakli PML 2,0 dla większych wykonań.
Jakie informacje przesłać do wyceny?
Podaj masę, wymiary, kształt, gatunek stali, grubość, temperaturę i stan powierzchni ładunku oraz sposób połączenia uchwytu z urządzeniem podnoszącym.
DOBÓR I KONTAKT Z CECHO
Dobierz uchwyt magnetyczny PML z CECHO.
Prześlij parametry stali i ładunku. Pomożemy dobrać wykonanie PML i sprawdzić jego połączenie.
