Uchwyt do rur POR
Dobór i wsparcie techniczne: CECHO.
POR · PODNOSZENIE RUR · PRACA PARAMI
Uchwyty POR do podnoszenia rur, stosowane parami. DOR całej pary wynosi od 1,5 do 8 t, zależnie od wykonania. Otwarta konstrukcja korpusu umożliwia objęcie krawędzi rury.
1,5–8 tDOR pary uchwytów5 wykonań w tabeli doboru

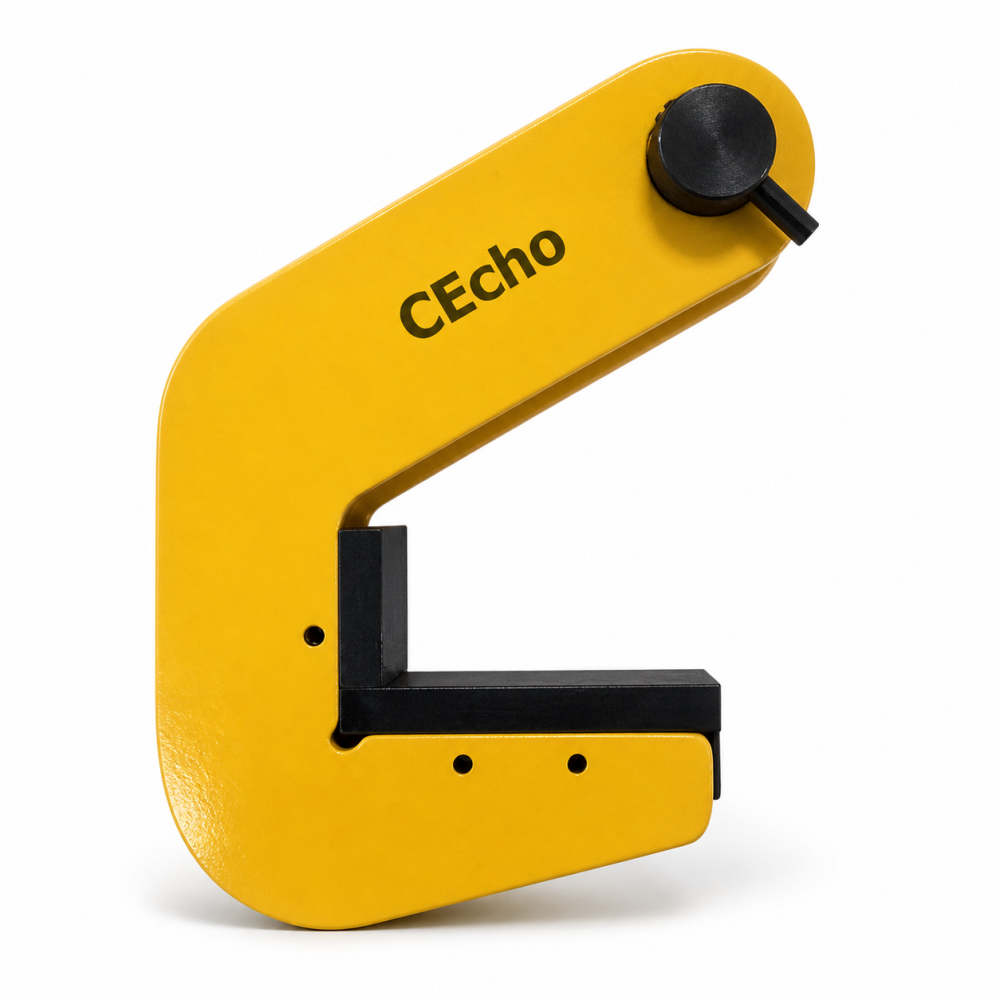

Zdjęcie pokazuje pojedynczy uchwyt POR; do podnoszenia stosuje się parę.
Potrzebujesz doboru uchwytu do rur POR?
Podaj masę, długość i średnicę rury, grubość jej ścianki oraz sposób podwieszenia.
Zapytaj CECHO o POR →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do rur POR — najważniejsze informacje
DOR PARY1,5–8 tPięć wykonań
ZASTOSOWANIERuryChwyt za krawędź
UKŁAD PRACYPara uchwytówJednakowy typ i DOR
WSPARCIE CECHODobór PORKontakt z technikiem →
CHWYT ZA KRAWĘDZIE RURY
POR — dwa uchwyty do podnoszenia rury.
Uchwyt POR ma otwarty korpus, który obejmuje krawędź rury. Czarne powierzchnie chwytne tworzą miejsce jej oparcia. Uchwyty stosuje się parami, w jednakowym wykonaniu.
Dopuszczalne obciążenie robocze w tabeli dotyczy całej pary uchwytów. Nie należy traktować tej wartości jako DOR pojedynczego POR. Przy doborze sprawdź również geometrię końców rury i sposób podwieszenia.
DANE KATALOGOWE CECHO
Rysunek wymiarowy i tabela POR
Dane pięciu wykonań. Wymiary wariantów 6 i 8 t wymagają potwierdzenia przy doborze.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR pary [t] | A [mm] | B [mm] | H [mm] |
|---|---|---|---|---|
| POR 1,5 | 1,5 | 70 | 34 | 125 |
| POR 3,0 | 3 | 70 | 34 | 125 |
| POR 4,0 | 4 | 70 | 40 | 125 |
| POR 6,0 | 6 | — | — | — |
| POR 8,0 | 8 | — | — | — |
DOR dotyczy pary uchwytów i podano go w t. Wymiary A, B i H w mm. „—” oznacza wymiar wymagający potwierdzenia dla POR 6,0 i POR 8,0. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać uchwyty POR do rury?
Ustal obciążenie pary i sprawdź miejsce jej zamocowania.
Wymiary miejsca chwytu
Prześlij średnicę zewnętrzną, grubość ścianki i opis zakończeń rury. Sprawdź dopasowanie do wymiarów A, B i H; dla POR 6,0 oraz POR 8,0 potwierdź gabaryty przed zamówieniem.
Para oraz zawiesie
Stosuj parę jednakowych uchwytów. Sposób zamocowania i podwieszenia ustal zgodnie z instrukcją konkretnego POR, uwzględniając geometrię ładunku.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Sprawdź oznaczenia obu uchwytów oraz instrukcję właściwego wykonania POR. Przed użyciem potwierdź DOR pary i dopuszczalny sposób podwieszenia rury.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj korpusy, sworznie, połączenia z zawiesiem i powierzchnie chwytne obu uchwytów. Pęknięcia, odkształcenia lub nadmierne zużycie wymagają wyłączenia elementu i oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy DOR w tabeli POR dotyczy jednej sztuki?
Nie. Podane wartości 1,5; 3; 4; 6 i 8 t dotyczą pary jednakowych uchwytów. POR stosuje się parami.
Czy można połączyć w parę różne wykonania POR?
Stosuj dwa uchwyty tego samego typu i o jednakowym DOR, zgodnie z instrukcją właściwego wykonania.
Jakie wymiary mają POR 6,0 i POR 8,0?
Wymiary A, B i H tych dwóch wykonań wymagają potwierdzenia przy doborze. Nie należy przyjmować wymiarów mniejszych modeli.
Jakie informacje przesłać do wyceny?
Podaj masę, długość i średnicę rury, grubość ścianki, geometrię końców oraz planowany sposób podwieszenia. Dołącz szkic lub zdjęcia.
DOBÓR I KONTAKT Z CECHO
Dobierz uchwyt do rur POR z CECHO.
Prześlij parametry rury. Pomożemy dobrać parę POR oraz sposób jej podwieszenia.
Wyślij zapytanie o POR →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
