Uchwyt do pionowego podnoszenia i przenoszenia betonowych rur oraz studzienek BCW/BCW-A
Producent: pewagDystrybucja i dobór: CECHO
PEWAG peCLAMP · RURY I KRĘGI BETONOWE
Uchwyty do pionowego podnoszenia betonowych rur i kręgów studziennych. BCW obejmuje grubość ścianki 60–120 mm, a regulowany BCW-A 50–220 mm. Pracują zawsze w parze lub zestawie trzech uchwytów połączonych z zawiesiem łańcuchowym.
1 tDOR jednego uchwytu · t2 wykonania w tabeli producenta
Potrzebujesz doboru uchwytu do rur betonowych BCW / BCW-A?
Podaj masę i średnicę prefabrykatu, grubość ścianki oraz liczbę punktów chwytu. Dobierzemy uchwyty i współpracujące zawiesie.
Zapytaj CECHO o BCW / BCW-A →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do rur betonowych pewag BCW / BCW-A — najważniejsze informacje
ZASTOSOWANIERury i kręgi betonowePionowy transport
DOR UCHWYTU1 t/szt.Nośność zestawu dobierana osobno
WSPÓŁPRACA2 lub 3 uchwytyZawiesie łańcuchowe
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
PIONOWY TRANSPORT PREFABRYKATÓW BETONOWYCH
Chwyt za ściankę rury lub kręgu.

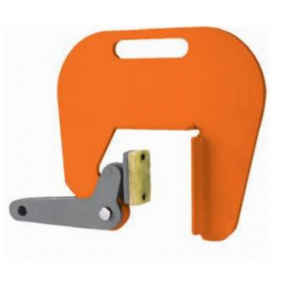

pewag BCW i BCW-A służą do pionowego podnoszenia i przenoszenia betonowych rur oraz kręgów studziennych. Korpus obejmuje górną krawędź prefabrykatu, a ruchoma płyta dociskowa ma odporną na zużycie nakładkę z tworzywa, ograniczającą uszkodzenia powierzchni w miejscu docisku.
BCW ma zakres chwytu 60–120 mm. Wersja BCW-A obejmuje 50–220 mm i umożliwia zmianę nastawy szerokości co 25 mm. Wybór zależy od rzeczywistej grubości ścianki i dostępnego miejsca na pełne osadzenie korpusu.
Uchwyty stosuje się zawsze parami lub po trzy, w połączeniu z odpowiednio dobranym zawiesiem łańcuchowym. Wartość 1 t w tabeli dotyczy jednego uchwytu. Nośność gotowego układu zależy także od zawiesia, kątów cięgien i rozkładu obciążenia.
Szczęki należy nasunąć na krawędź do pełnej głębokości. Podnoś powoli, kontrolując chwyt i równowagę prefabrykatu. Po odłożeniu na stabilne podłoże całkowicie odciąż uchwyty; przytrzymując korpus, naciśnij płytę dociskową i zdejmij uchwyt.
DANE TECHNICZNE PEWAG

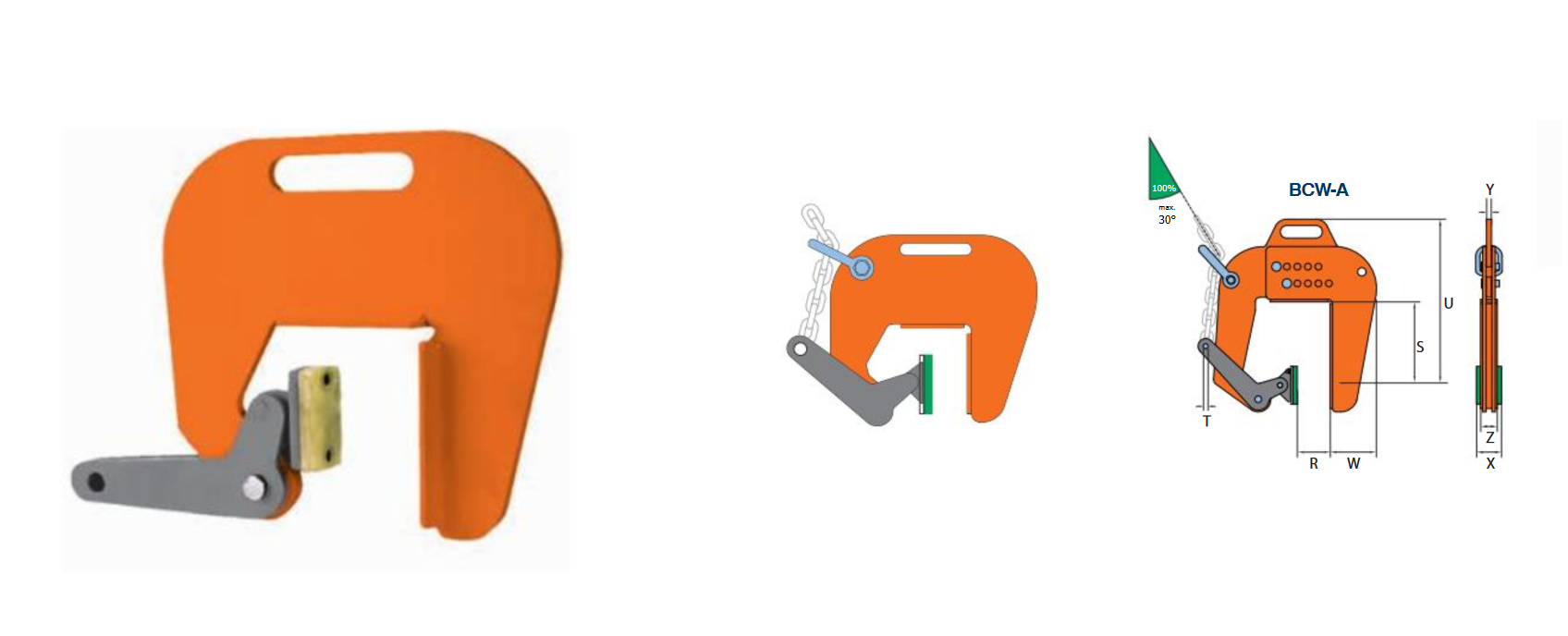

Rysunek wymiarowy i tabela BCW / BCW-A
Dwa wykonania o DOR 1 t na uchwyt. Zakres R dobierz do grubości ścianki prefabrykatu, a liczbę uchwytów i zawiesie do całej operacji.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

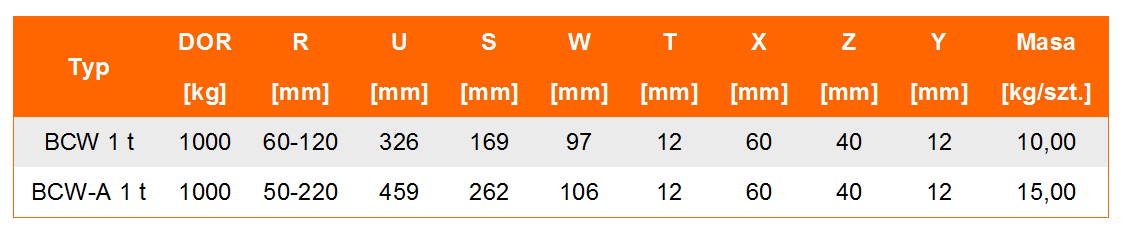

| Typ | DOR [t/szt.] | R [mm] | S [mm] | T [mm] | U [mm] | W [mm] | X [mm] | Y [mm] | Z [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|
| BCW 1 t | 1 | 60-120 | 169 | 12 | 326 | 97 | 60 | 12 | 40 | 10 |
| BCW-A 1 t | 1 | 50-220 | 262 | 12 | 459 | 106 | 60 | 12 | 40 | 15 |
DOR w t na pojedynczy uchwyt; wymiary w mm; masa w kg/szt. Dane aktualnej tabeli pewag; wymiar Z = 40 mm według katalogu producenta s. 57. Nie sumuj automatycznie udźwigów uchwytów jako nośności zestawu. Źródło: karta producenta pewag BCW / BCW-A ↗.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać uchwyty do betonowego prefabrykatu?
Sprawdź ściankę, masę, geometrię i sposób zawieszenia.
Kompletny zestaw
Zaplanuj dwa lub trzy punkty chwytu i równomierny rozkład obciążenia. Dobierz zawiesie do masy, kątów oraz oznaczeń uchwytów. Diagram producenta dopuszcza odchylenie cięgna od pionu do 30°; połączenie łańcucha z dźwignią może wykorzystywać ogniwo pewag KRW 7.
Powierzchnia i warunki
Miejsca styku i nakładki muszą być czyste, suche, bez oleju i smaru. Sprawdź ruch szczęk oraz stan korpusu, sworzni i zabezpieczeń. Instrukcja dopuszcza temperaturę od −40°C do +50°C w normalnych warunkach atmosferycznych.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja BCW/BCW-A opisuje kompletowanie układu, osadzenie na ściance, podnoszenie i zdejmowanie uchwytów. Producent wskazuje EN 13155. Przed użyciem sprawdź DOR oraz zakres chwytu na oznaczeniu każdego egzemplarza.
Instrukcja i dokumentacja producenta ↗Karta BCW / BCW-A i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj nakładkę z tworzywa, płytę dociskową, korpus, sworznie i zabezpieczenia. Instrukcja wymaga kontroli co najmniej raz w miesiącu oraz przeglądu i próby co najmniej raz w roku przez właściwy serwis. Uszkodzona lub zanieczyszczona nakładka, pęknięcia i zacinanie mechanizmu wykluczają dalsze użycie do usunięcia przyczyny. Stosuj oryginalne części pewag.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy 1 t to udźwig całego zestawu?
Nie. Tabela podaje DOR pojedynczego uchwytu. Nośność całego układu określa się osobno, uwzględniając zawiesie, liczbę punktów chwytu, kąty i rozkład obciążenia.
Czym różnią się BCW i BCW-A?
BCW obejmuje ściankę 60–120 mm. BCW-A ma zakres 50–220 mm i regulację nastawy co 25 mm. Oba wykonania mają DOR 1 t na uchwyt.
Ile uchwytów trzeba zastosować?
Dwa lub trzy, połączone z odpowiednim zawiesiem łańcuchowym. Producent nie dopuszcza podnoszenia prefabrykatu jednym uchwytem BCW.
Czy nakładka pozwala chwytać uszkodzony beton?
Nie. Nakładka chroni powierzchnię w miejscu docisku, ale nie zastępuje oceny stanu i wytrzymałości ścianki prefabrykatu. Krawędź musi zapewniać stabilne osadzenie.
Jakie informacje przesłać do wyceny?
Podaj masę prefabrykatu, średnicę rury lub kręgu, grubość ścianki oraz planowane punkty chwytu. Dołącz zdjęcie krawędzi i informacje o dostępnym zawiesiu.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz uchwyt do rur betonowych BCW / BCW-A z CECHO.
Prześlij wymiary prefabrykatu i warunki podnoszenia. Pomożemy dobrać BCW lub BCW-A wraz z odpowiednim zawiesiem.
Wyślij zapytanie o BCW / BCW-A →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
