Uchwyt magnetyczny GP 250
Producent: WALMAG Magnetics · dobór i dystrybucja: CECHO.
WALMAG · MAGNES PERMANENTNY DO BLACH
Permanentny uchwyt magnetyczny GP 250 do stalowych blach i płyt z równą, czystą powierzchnią. Umożliwia podnoszenie i zmianę położenia ładunku między poziomem a pionem. Maksymalny DOR wynosi 0,25 t poziomo oraz 0,08 t pionowo; rzeczywisty limit zależy od grubości i powierzchni blachy.
0,25 tMaksymalny DOR — poziomoPionowo: maks. 0,08 t

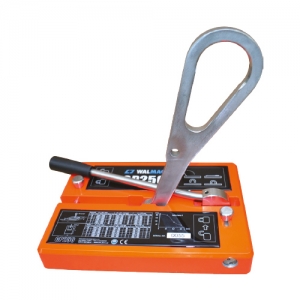

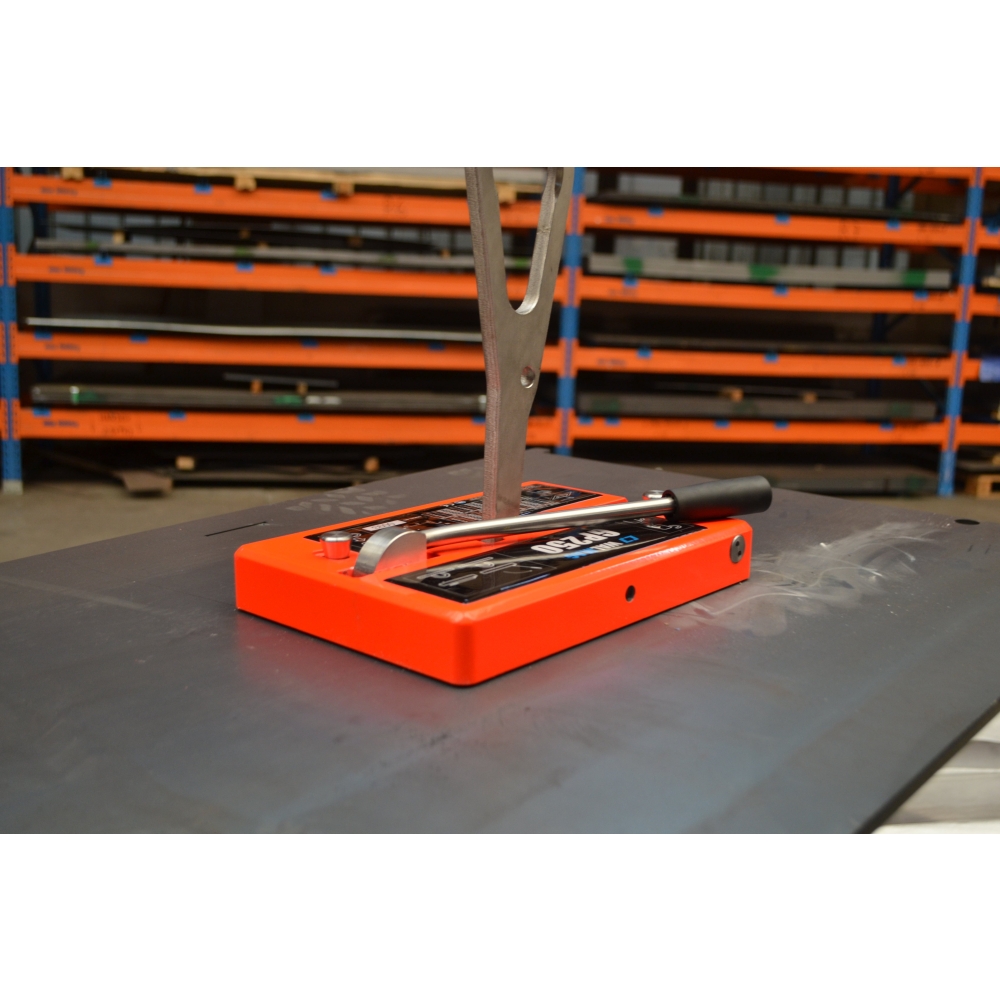

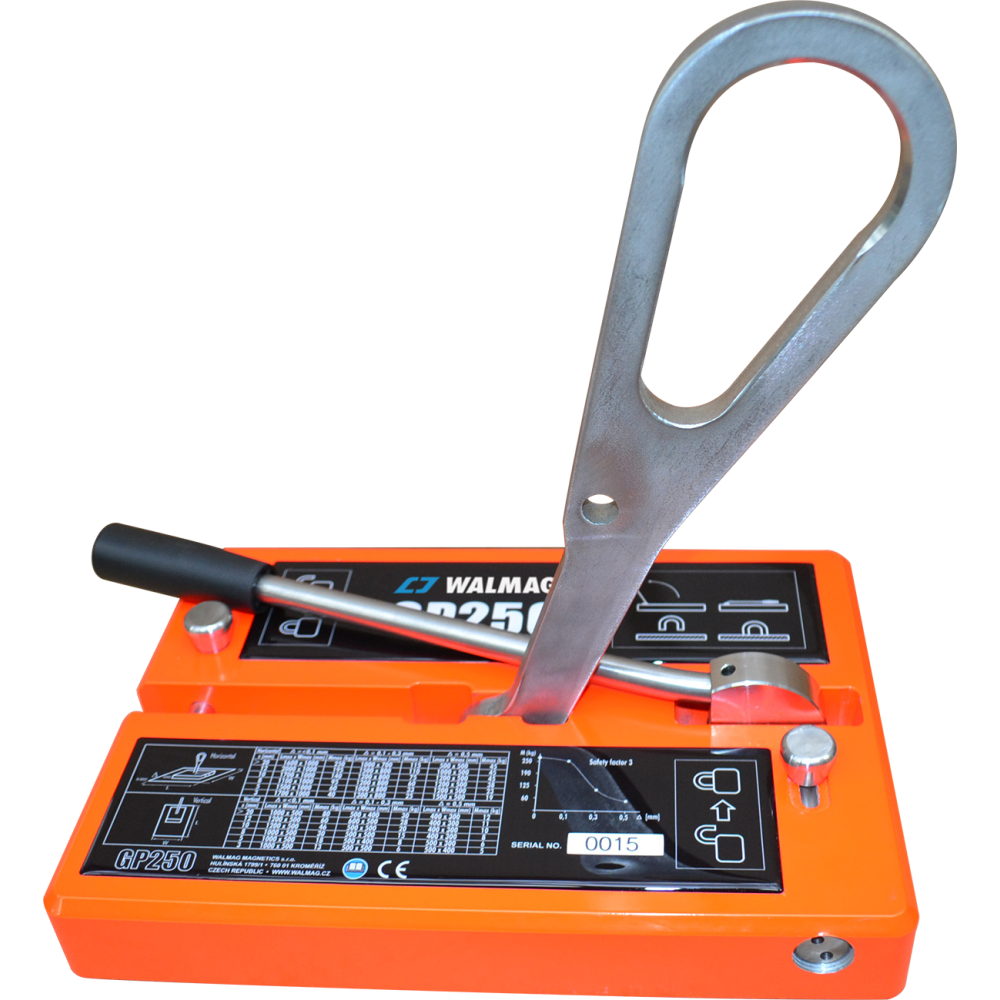

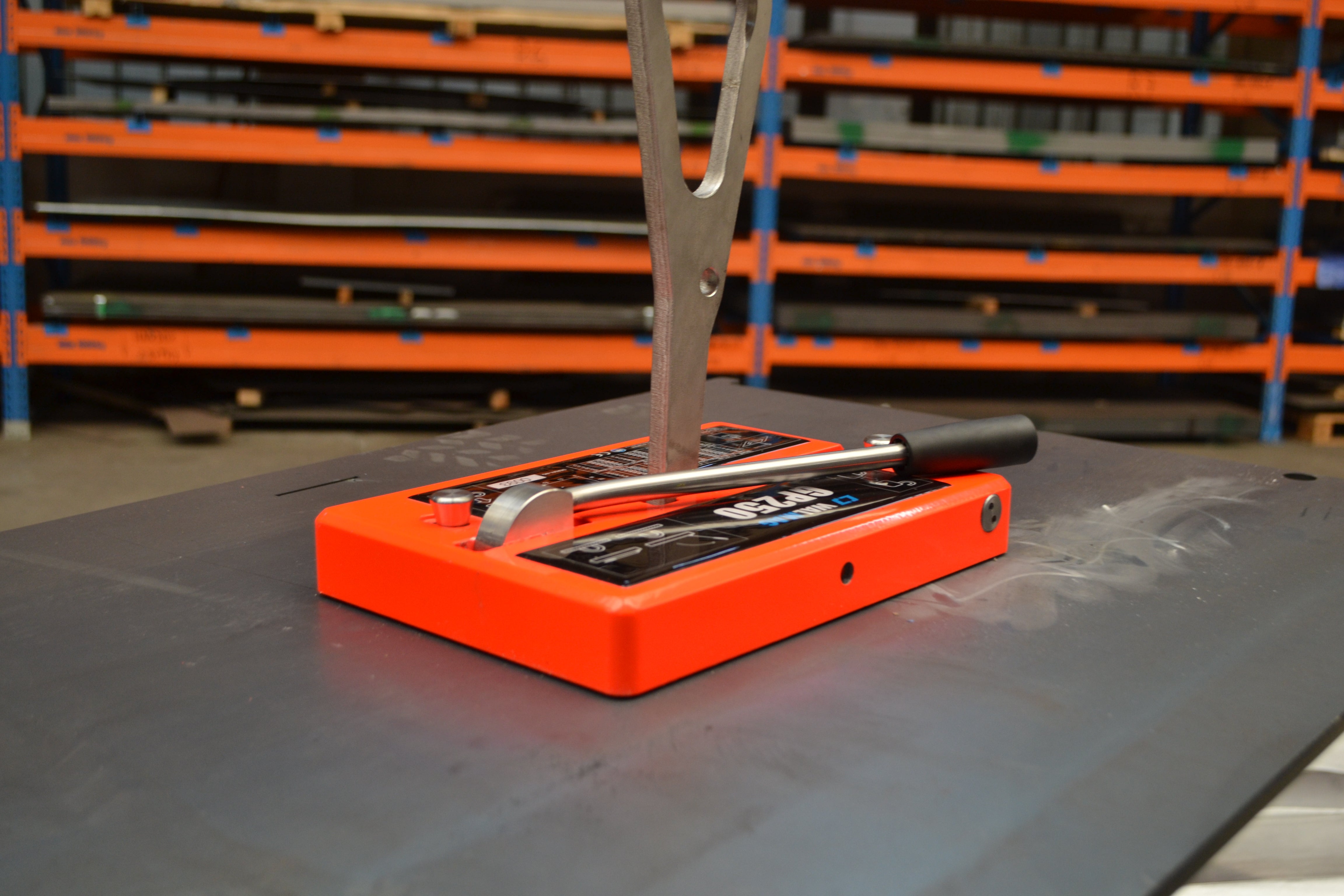

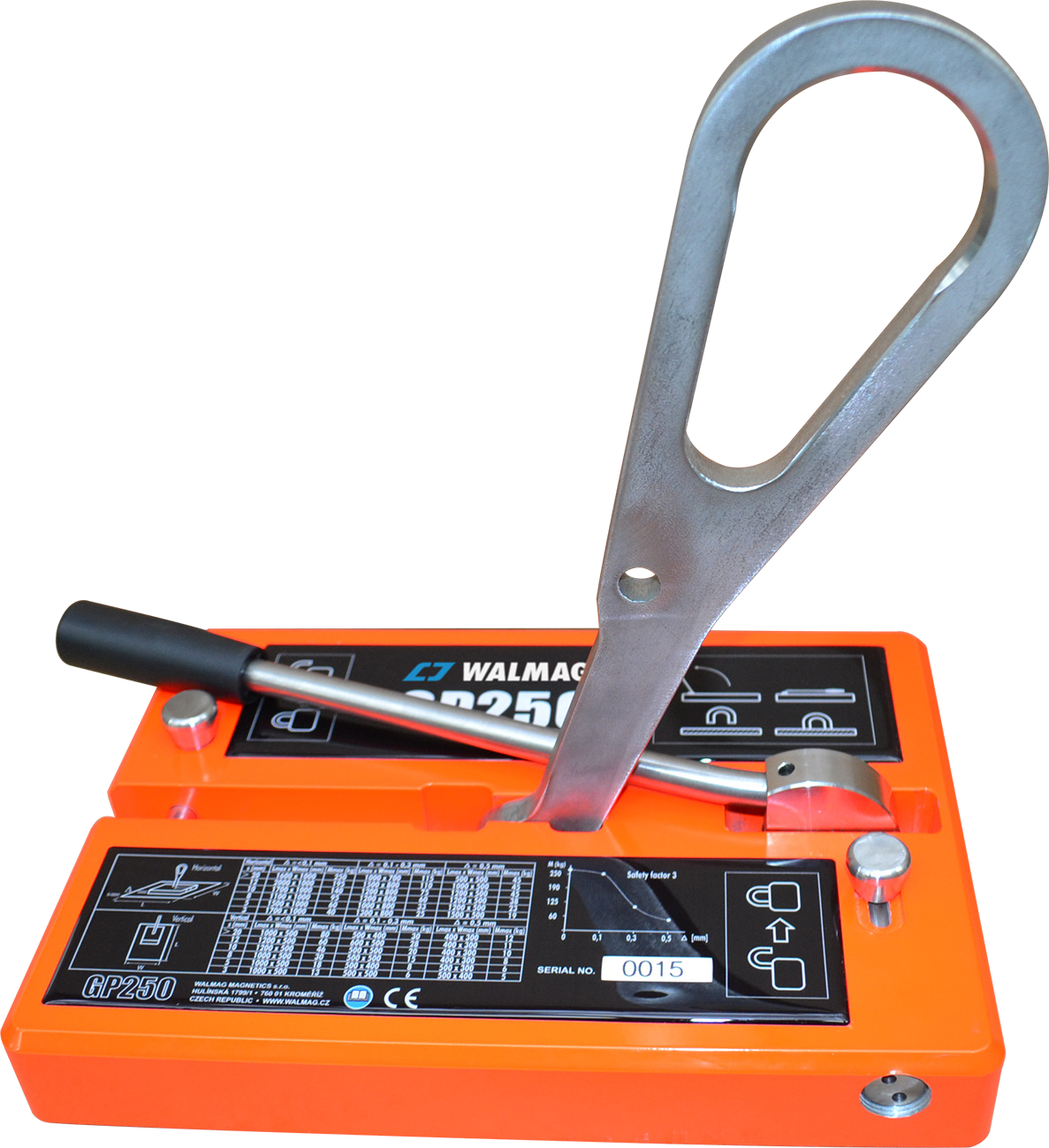

GP 250 z blokowanym uchem i dźwignią zwalniającą. Drugie zdjęcie pokazuje uchwyt na stalowej blasze.
Dobierasz magnes do blach?
Podaj masę, grubość, długość i szerokość blachy oraz planowaną pozycję podnoszenia.
Zapytaj CECHO o GP 250 →Dobór techniczny: +48 692 943 742- Opis produktu
GP 250 — najważniejsze informacje
DOR — POZIOMODo 0,25 tPionowo: do 0,08 t

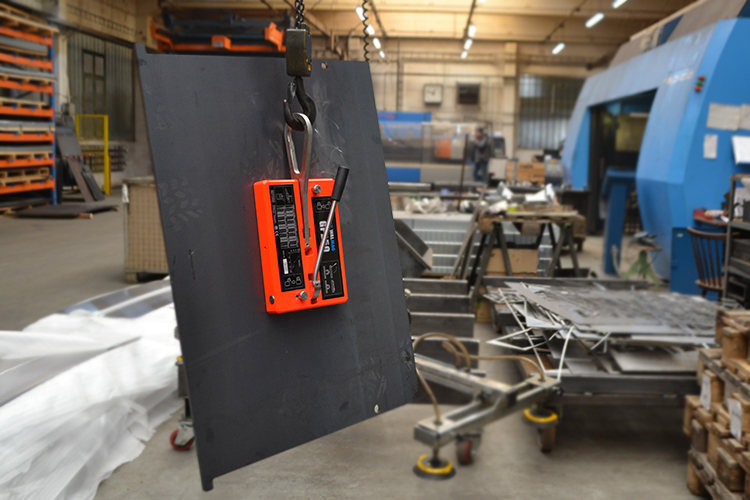

ZMIANA POZYCJIPoziom ↔ pionObrót ładunku o 90°
TECHNOLOGIAMagnes permanentnyBez zasilania elektrycznego
WSPARCIE CECHODobór i serwisKontakt z technikiem →
BLACHY I PŁYTY STALOWE
GP 250 — podnoszenie i obracanie blach jednym uchwytem.
WALMAG GP 250 służy do manipulacji ferromagnetycznymi blachami i płytami z równą, czystą powierzchnią. Sprawdza się przy składowaniu materiału oraz obsłudze urządzeń produkcyjnych. Konstrukcja pozwala zmieniać położenie blachy o 90° między poziomem a pionem.

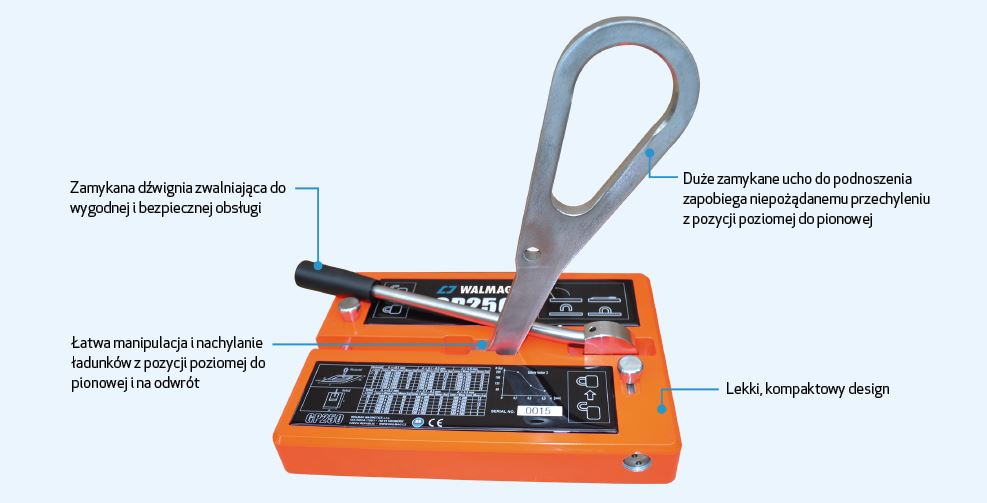

Duże ucho ma blokadę zapobiegającą niezamierzonemu przechyleniu, a dźwignia zwalniająca jest zamykana. Układ biegunów jest przeznaczony do pracy z cienkimi blachami. Producent dopuszcza materiał od 3 mm, natomiast pobieranie pojedynczych blach ze stosu opisuje od 4 mm. Każda z tych grubości wymaga odpowiedniego ograniczenia masy i gabarytów.
Magnes działa bez akumulatora i przewodu zasilającego. Producent podaje EN 13155, współczynnik bezpieczeństwa 4:1 oraz temperaturę materiału do 80°C. GP 250 jest przeznaczony do materiału płaskiego; do rur, prętów okrągłych lub nierównych powierzchni trzeba dobrać inny uchwyt.
DANE TECHNICZNE

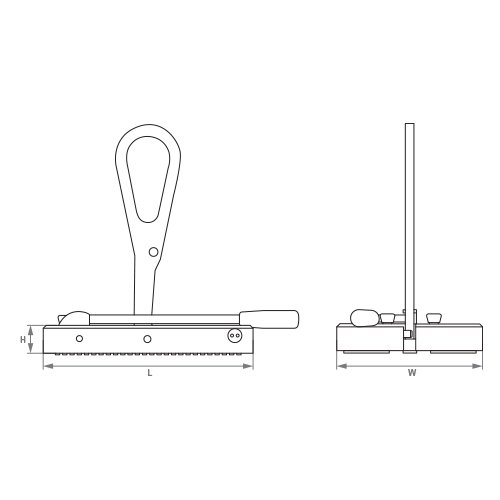

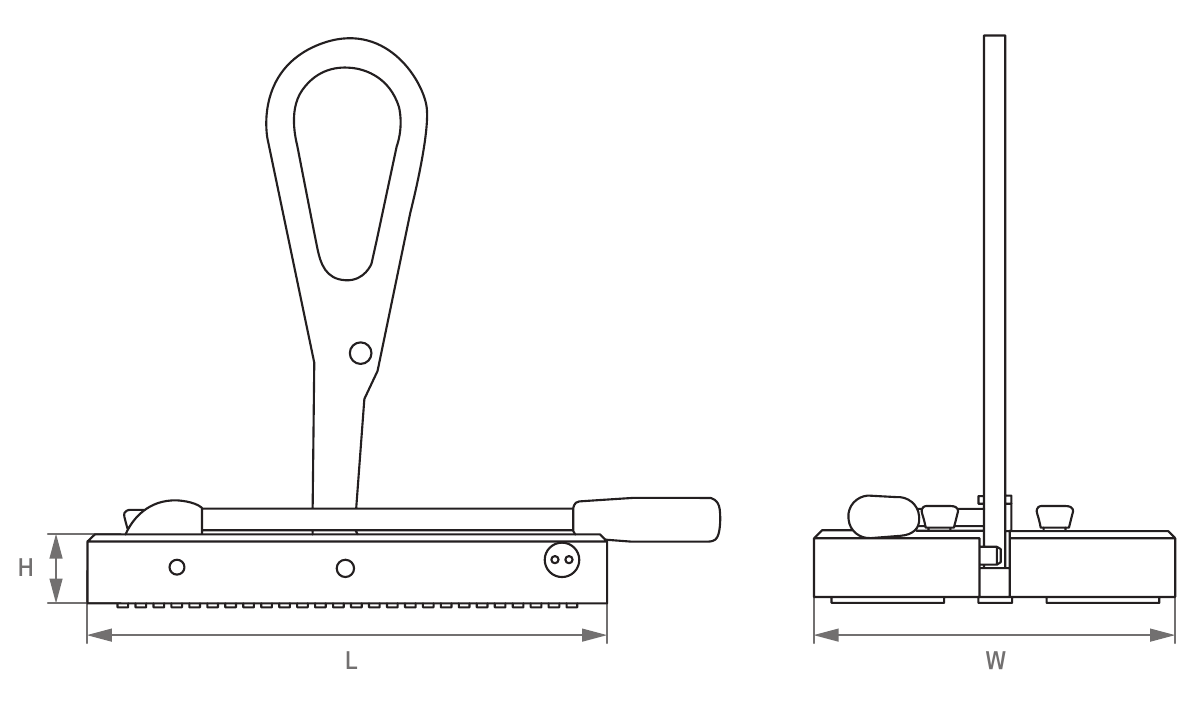

Rysunek i parametry GP 250
Limit pionowy jest niższy od poziomego. Podane wartości maksymalne nie obowiązują dla każdej grubości blachy.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR — poziomo (t) | DOR — pionowo (t) | W (mm) | L (mm) | H (mm) | Masa (kg/szt.) |
|---|---|---|---|---|---|---|
| GP250 | 0,25 | 0,08 | 200 | 288 | 38 | 9,75 |
DOR w tonach, wymiary w mm, masa własna w kg/szt. H = 38 mm według tabeli wymiarowej producenta, bez wysokości ucha. Nie należy utożsamiać współczynnika bezpieczeństwa z dopuszczalnym przeciążeniem. Źródło: karta techniczna WALMAG GP 250 (PDF) ↗.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać GP 250 do konkretnej blachy?
Najpierw określ pozycję podnoszenia, a następnie odczytaj limit z tabeli doboru.
Grubość i powierzchnia
Podaj grubość materiału oraz stan powierzchni. Zanieczyszczenia, farba, korozja i nierówności mogą zwiększyć szczelinę magnetyczną. Dla pobierania ze stosu producent podaje minimalną grubość 4 mm.
Gabaryty i obsługa
Uwzględnij równocześnie maksymalną masę i wymiary arkusza z tabeli doboru. Sprawdź temperaturę do 80°C, położenie środka ciężkości oraz masę uchwytu 9,75 kg przy doborze urządzenia podnoszącego.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Stosuj instrukcję GP 250 oraz tabelę doboru rozdzielającą pracę poziomą i pionową. Zawiera ona limity dla różnych grubości, szczelin i gabarytów. Otwórz tabelę doboru GP 250 (PDF) ↗.
Karta techniczna producenta ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Sprawdzaj czystość i stan powierzchni biegunów, ucha, jego blokady oraz dźwigni zwalniającej. Kontroluj czytelność oznaczeń i działanie zabezpieczeń. Uszkodzony uchwyt lub niesprawną blokadę wyłącz z użytkowania.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy GP 250 podnosi 0,25 t również w pionie?
Nie. Maksymalny limit poziomy wynosi 0,25 t, a pionowy 0,08 t. Dla cieńszych blach lub większej szczeliny dopuszczalne wartości są niższe.
Czy GP 250 nadaje się do blachy 3 mm?
Tak, po zastosowaniu odpowiedniego limitu masy i wymiarów. Przykładowo przy szczelinie do 0,1 mm tabela podaje 0,04 t poziomo i 0,013 t pionowo. Pobieranie pojedynczych blach ze stosu producent opisuje od 4 mm.
Czy GP 250 wymaga zasilania?
Nie. Jest magnesem permanentnym. Nie wymaga akumulatora ani podłączenia do zasilania, ale wymaga prawidłowej obsługi dźwigni i blokady ucha.
Jakie informacje przesłać do wyceny?
Podaj masę, grubość, gatunek stali, długość i szerokość blachy, stan powierzchni, temperaturę oraz kierunek podnoszenia i potrzebę obracania.
DOBÓR I KONTAKT Z CECHO
Sprawdź GP 250 dla swojej blachy.
Prześlij wymiary blachy i sposób jej przemieszczania. Sprawdzimy limit GP 250 dla podnoszenia poziomego i pionowego.
Wyślij zapytanie o GP 250 →
Zdjęcia blachy i jej powierzchni możesz przesłać e-mailem.
