Strona główna » Produkty » Uchwyty, Chwytaki » Uchwyt do podnoszenia i przemieszczania rur stalowych i betonowych PHW/PHW-HD

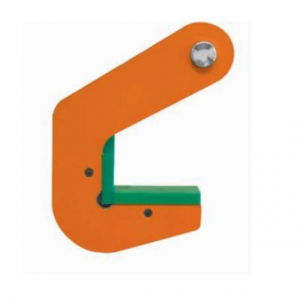

Uchwyt do podnoszenia i przemieszczania rur stalowych i betonowych PHW/PHW-HD
Producent: pewagDystrybucja i dobór: CECHO
PEWAG peCLAMP · HAKI DO RUR
Haki z wymienną okładziną ochronną do poziomego transportu rur stalowych i betonowych. Mocowane parami na przeciwległych końcach rury, współpracują z zawiesiem dwucięgnowym lub trawersą. PHW-HD przeznaczono do ciężkich prac przeładunkowych.
1,5–60 tDOR pary · PHW i PHW-HD14 wykonań w tabeli producenta
Potrzebujesz doboru haka do rur PHW / PHW-HD?
Podaj masę i długość rury, średnicę, grubość ścianki oraz materiał. Dobierzemy parę haków i dopuszczalny kąt podwieszenia.
Zapytaj CECHO o PHW / PHW-HD →Dobór techniczny: +48 692 943 742- Opis produktu
Hak do rur pewag PHW / PHW-HD — najważniejsze informacje
ŁADUNEKRury stalowe i betonoweTransport poziomy
DOR PARY1,5–60 tPHW oraz PHW-HD
POWIERZCHNIAWymienne okładzinyOchrona strefy podparcia
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
CHWYT ZA PRZECIWLEGŁE KOŃCE RURY

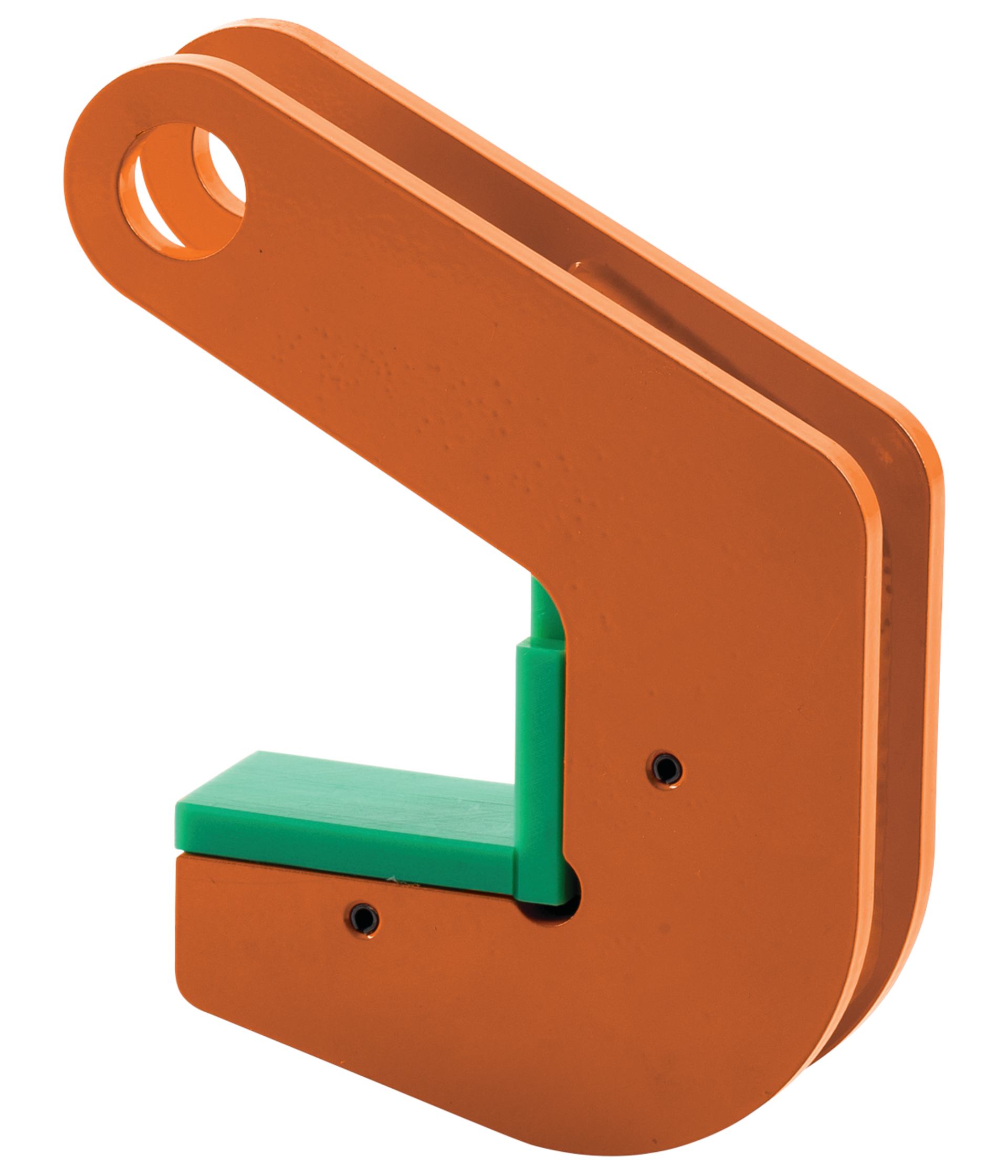

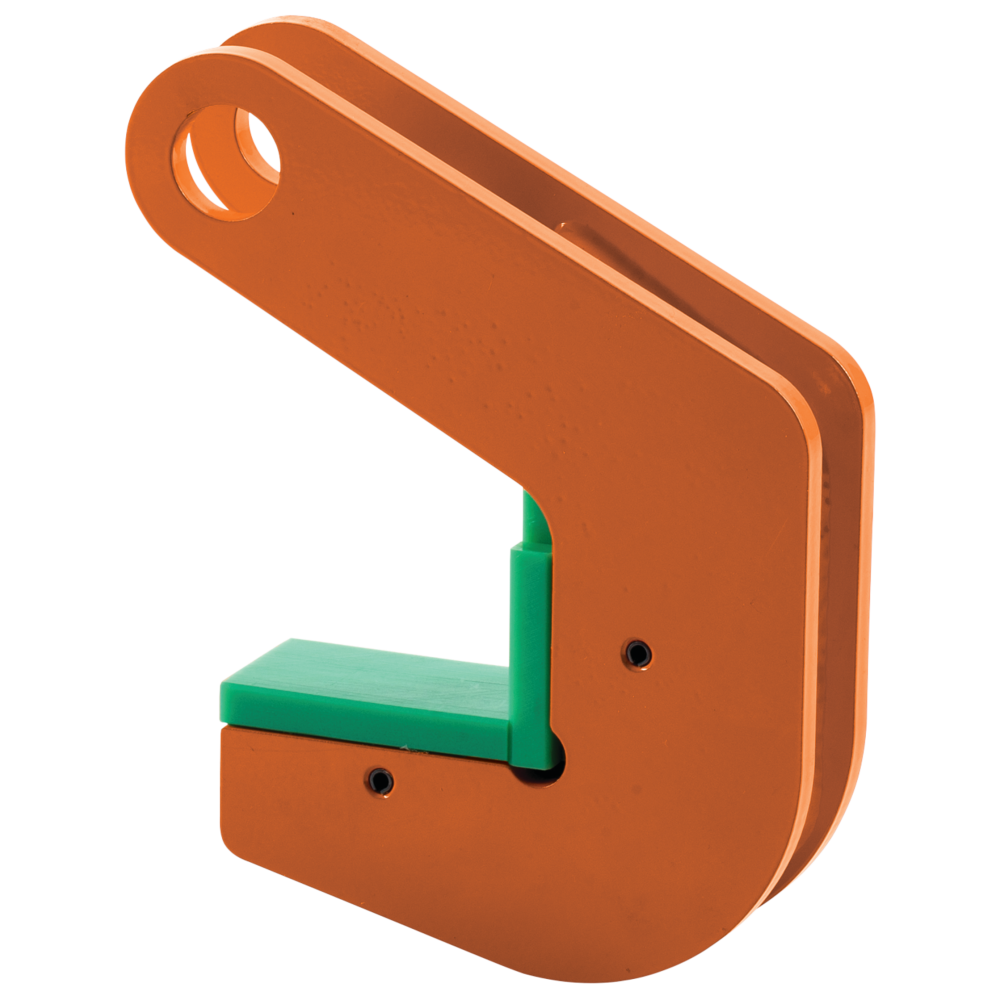

Para haków do poziomego transportu rur.
pewag PHW i PHW-HD służą wyłącznie do poziomego podnoszenia i przemieszczania rur. Jeden hak osadza się na każdym końcu rury. Instrukcja wymaga pracy parami z zawiesiem dwucięgnowym lub trawersą; nie dopuszcza podnoszenia jednej rury dwoma żurawiami.
Powierzchnie podparcia mają wymienną okładzinę z tworzywa. Chroni ona miejsce styku z ładunkiem, pod warunkiem zachowania czystości i sprawnego stanu. Przed podniesieniem należy również sprawdzić końce rury pod kątem pęknięć i uszkodzeń.
PHW obejmuje pary o DOR 1,5–20 t i otwarciu R od 40 do 70 mm. PHW-HD ma DOR pary 5–60 t, otwarcie R 60 mm oraz konstrukcję przeznaczoną do ciężkich operacji, między innymi załadunku i rozładunku statków.
Hak należy wsunąć całkowicie, aż koniec rury oprze się w tylnej części szczęki. Podnoś i odkładaj powoli, zachowując poziome położenie oraz równowagę. Zdejmuj haki dopiero po stabilnym odłożeniu rury.
DANE TECHNICZNE PEWAG

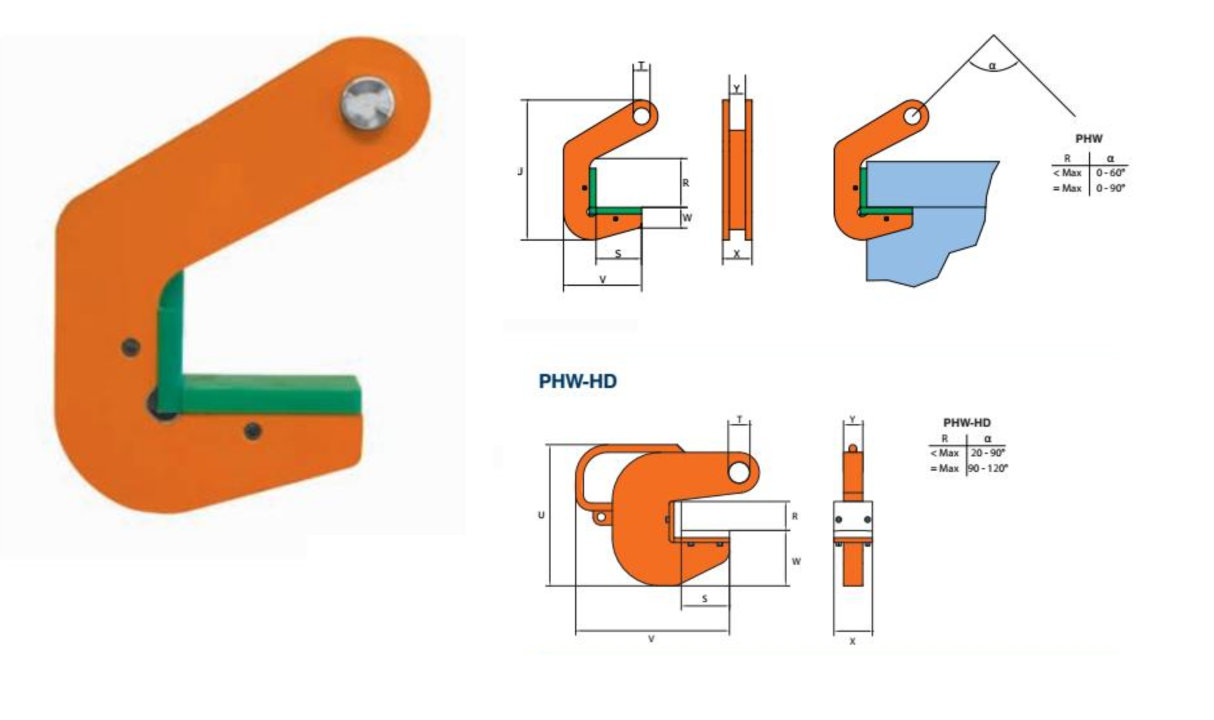

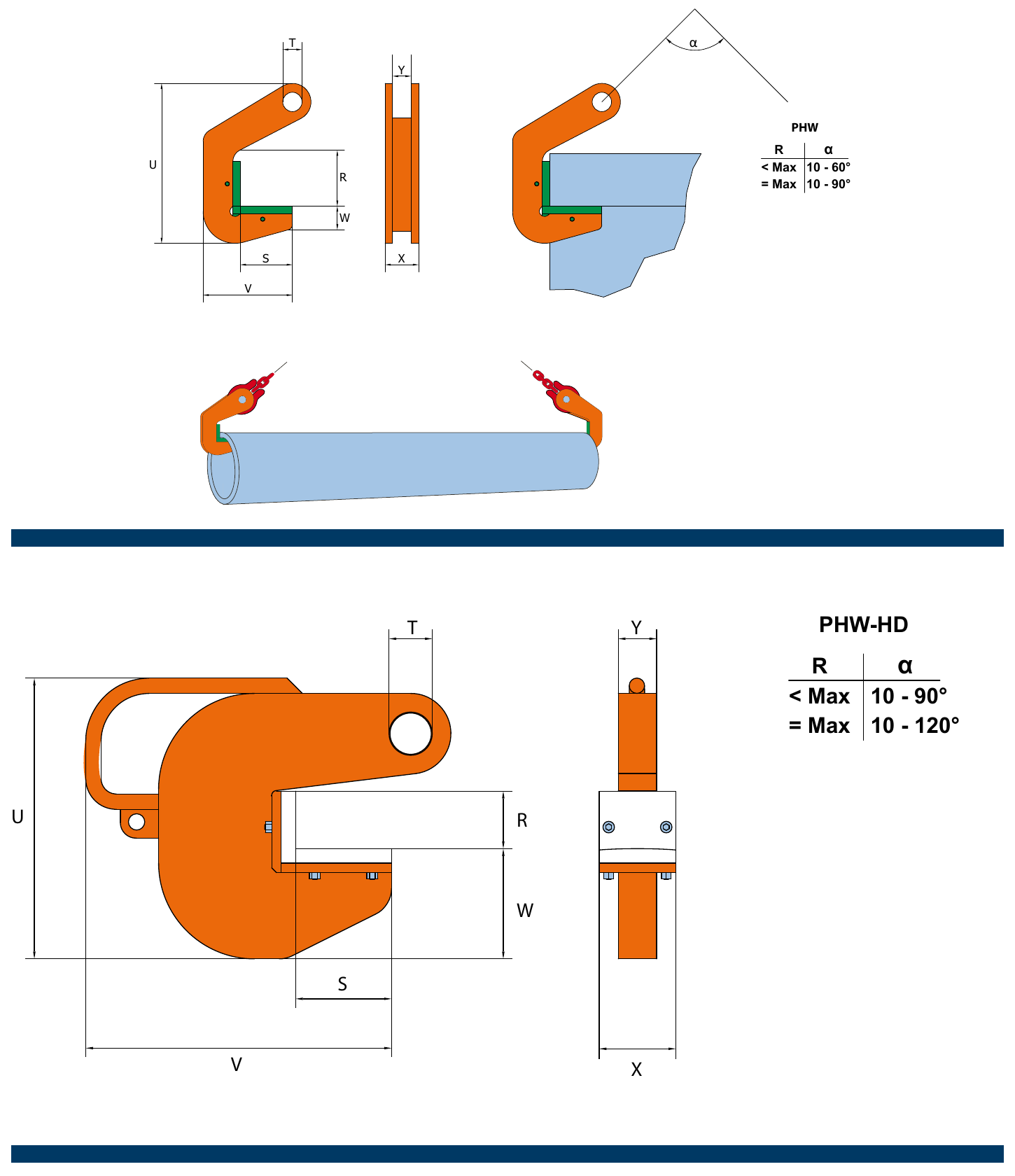

Rysunek wymiarowy i tabela PHW / PHW-HD

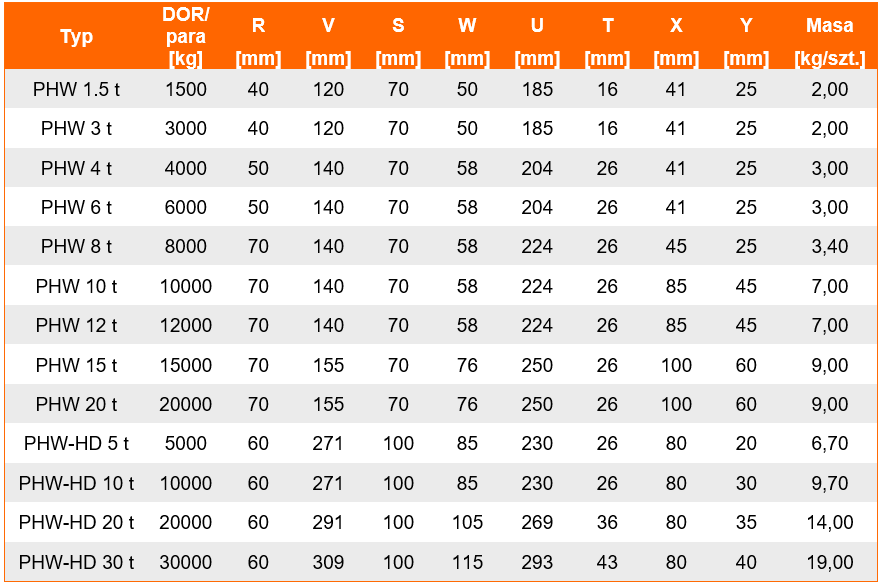

Dziewięć wykonań PHW i pięć PHW-HD. DOR odnosi się do pary haków, a masa do jednej sztuki. Wymiar R określa maksymalne otwarcie szczęki.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR pary [t] | Otwarcie R [mm] | S [mm] | T [mm] | U [mm] | V [mm] | W [mm] | X [mm] | Y [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|
| PHW 1.5 t | 1,5 | 40 | 70 | 16 | 185 | 120 | 50 | 41 | 25 | 2 |
| PHW 3 t | 3 | 40 | 70 | 16 | 185 | 120 | 50 | 41 | 25 | 2 |
| PHW 4 t | 4 | 50 | 70 | 26 | 204 | 140 | 58 | 41 | 25 | 3 |
| PHW 6 t | 6 | 50 | 70 | 26 | 204 | 140 | 58 | 41 | 25 | 3 |
| PHW 8 t | 8 | 70 | 70 | 26 | 224 | 140 | 58 | 45 | 25 | 3,71 |
| PHW 10 t | 10 | 70 | 70 | 26 | 224 | 140 | 58 | 85 | 45 | 7 |
| PHW 12 t | 12 | 70 | 70 | 26 | 224 | 140 | 58 | 85 | 45 | 7 |
| PHW 15 t | 15 | 70 | 70 | 26 | 250 | 155 | 76 | 100 | 60 | 9 |
| PHW 20 t | 20 | 70 | 70 | 26 | 250 | 155 | 76 | 100 | 60 | 9 |
| PHW-HD 5 t | 5 | 60 | 100 | 26 | 232 | 309 | 85 | 80 | 20 | 6,7 |
| PHW-HD 10 t | 10 | 60 | 100 | 36 | 236 | 319 | 85 | 80 | 30 | 9,7 |
| PHW-HD 20 t | 20 | 60 | 100 | 51 | 285 | 362 | 105 | 80 | 35 | 14 |
| PHW-HD 30 t | 30 | 60 | 100 | 58 | 310 | 387 | 115 | 80 | 40 | 19 |
| PHW-HD 60 t | 60 | 60 | 100 | 85 | 350 | 418 | 115 | 80 | 60 | 35 |
DOR pary w t; wymiary w mm; masa w kg/szt. Dane według aktualnej strony pewag oraz katalogu, s. 56. Kąt podwieszenia dobieraj do modelu i grubości ścianki. Źródło: karta producenta pewag PHW / PHW-HD ↗.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać haki do rury?
Poza masą rury liczą się grubość ścianki, geometria końców i kąt między cięgnami.
DOR oraz kąt α
Dla ścianki cieńszej od maksymalnego otwarcia R instrukcja podaje α 10–60° dla PHW i 10–90° dla PHW-HD. Przy grubości równej maksymalnemu R: odpowiednio 10–90° i 10–120°. Korzystaj z rysunku i sprawdź obciążenie całej pary.
Okładziny i temperatura
Kontroluj okładziny, ich mocowanie i czystość przed użyciem. Temperatura pracy PHW: od −40 do +50°C; PHW-HD: od −30 do +80°C. Uwzględnij temperaturę rury, nie tylko otoczenia.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja PHW/PHW-HD obejmuje pracę parami, zależność kąta α od grubości ścianki, temperaturę, wymianę okładzin oraz kontrolę. Producent wskazuje EN 13155. Przed podnoszeniem porównaj oznaczenia obu haków i wymagania dla konkretnego zestawu.
Instrukcja i dokumentacja producenta ↗Karta PHW / PHW-HD i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Sprawdzaj korpus, otwory mocujące, szczęki i okładziny ochronne. Instrukcja przewiduje konserwację co miesiąc oraz przegląd i próbę co najmniej raz w roku przez właściwy serwis. Do wymiany stosuj oryginalne okładziny i elementy mocujące pewag.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy DOR PHW 10 t dotyczy pary?
Tak. Para PHW 10 t ma DOR 10 t w dopuszczalnej konfiguracji. W tabeli masa 7 kg odnosi się do jednej sztuki haka.
Czym różni się PHW-HD od PHW?
PHW-HD przeznaczono do ciężkich prac przeładunkowych. Obejmuje wykonania 5–60 t na parę i ma inne wymiary, dopuszczalne kąty oraz zakres temperatury niż PHW.
Czy można podnosić rurę pionowo?
Nie. Instrukcja PHW/PHW-HD przewiduje wyłącznie poziome podnoszenie i transport rur, z hakami pracującymi parami.
Czy można wymienić okładziny?
Tak. Okładziny są wymienne. Należy użyć oryginalnych części pewag i zamontować je zgodnie z instrukcją właściwego wykonania.
Jakie informacje przesłać do wyceny?
Podaj masę, długość, średnicę i grubość ścianki rury, jej materiał oraz temperaturę. Dołącz zdjęcia końców rury i plan zawiesia lub trawersy.
