Ramię podnośnikowe NEO HV
Producent: WALMAG Magnetics · dobór i dystrybucja: CECHO.
WALMAG · RAMIĘ DO MAGNESÓW NEO
Ramię podnośnikowe NEO HV współpracuje z odpowiednio dobranym magnesem permanentnym NEO i umożliwia obracanie detalu o 90° — między pozycją poziomą a pionową. Do blach, płyt i obrobków podawanych do tokarek oraz centrów obróbczych. Magnes nie jest częścią dostawy ramienia.
0,25–1 tDOR ramienia3 wykonania NEO HV

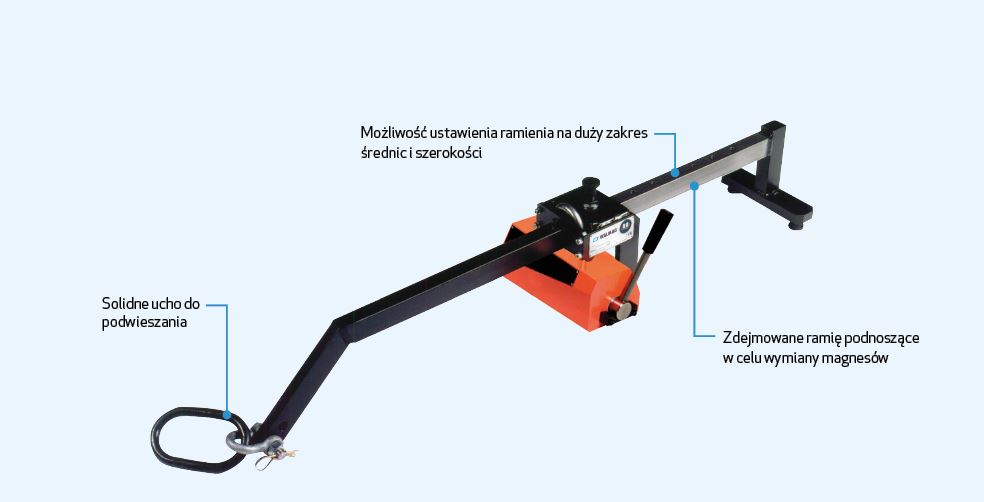

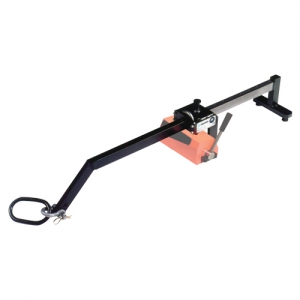

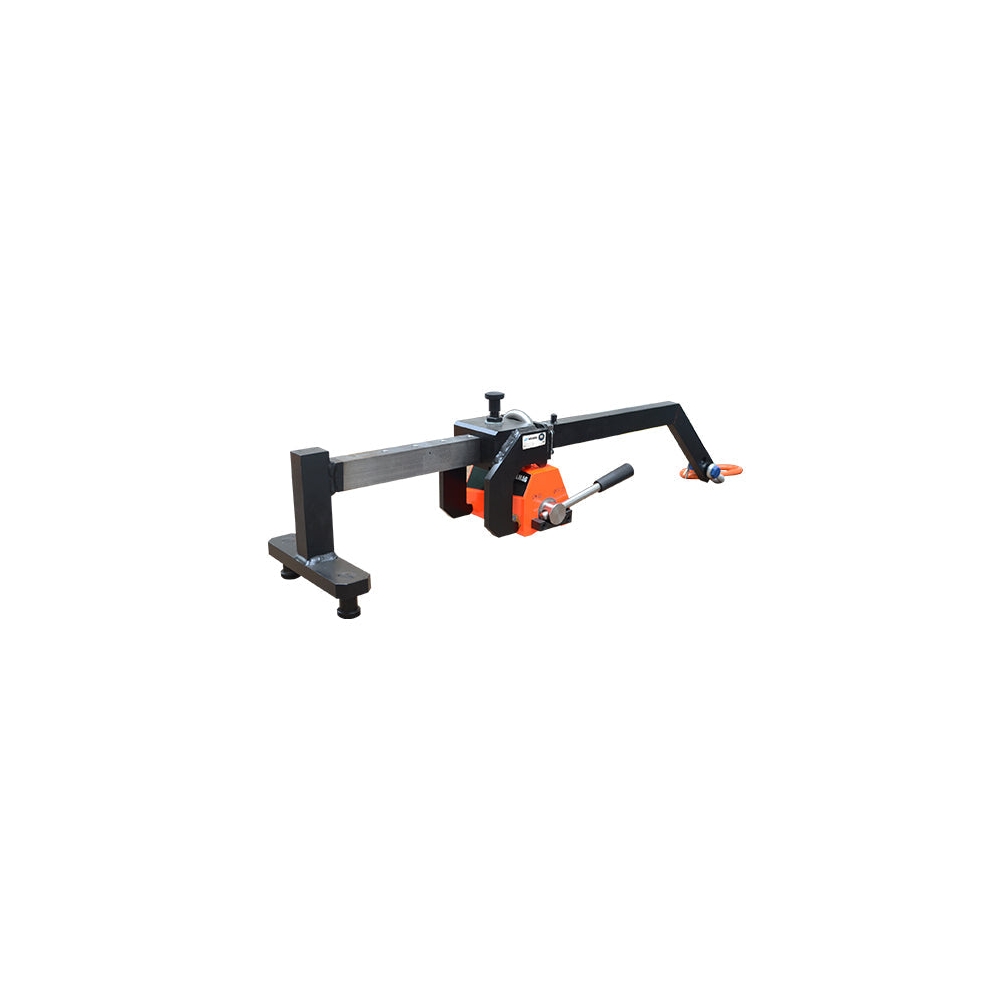

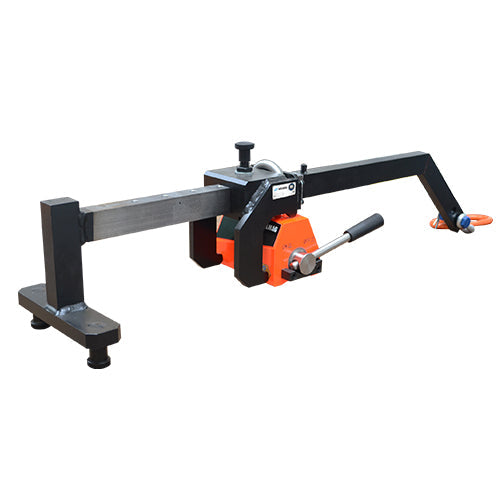

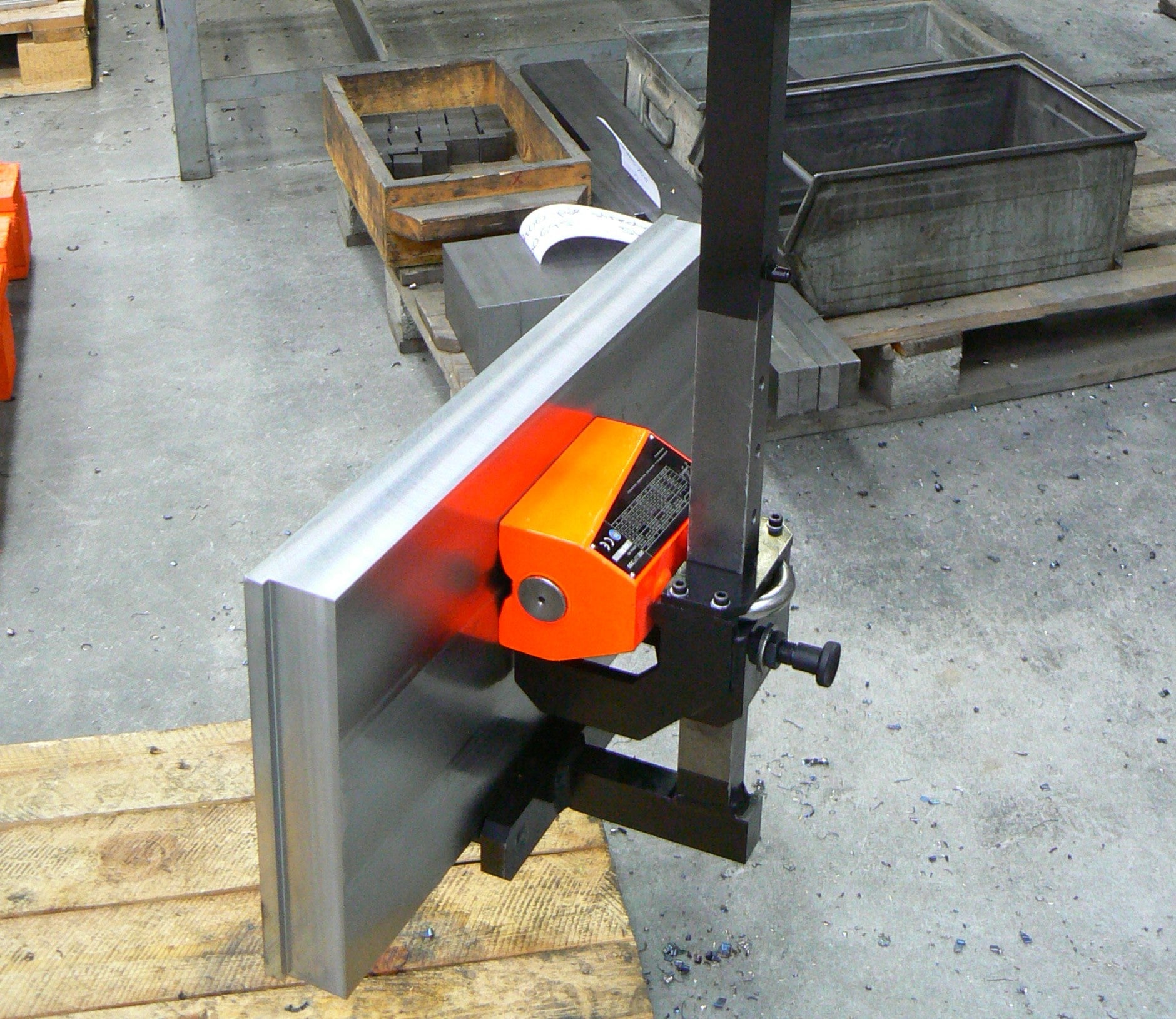

Zdjęcie przedstawia ramię z magnesem. Magnes jest dobierany i dostarczany osobno.
Potrzebujesz doboru ramienia NEO HV?
Podaj masę, szerokość i grubość detalu oraz oznaczenie magnesu, z którym ma współpracować ramię.
Zapytaj CECHO o NEO HV →Dobór techniczny: +48 692 943 742- Opis produktu
NEO HV — najważniejsze informacje
DOR RAMIENIA0,25–1 t3 wykonania
POZYCJONOWANIEObrót o 90°Poziomo ↔ pionowo
ZAKRES DOSTAWYRamię bez magnesuMagnes dobierany osobno
WSPARCIE CECHODobór zestawuKontakt z technikiem →
POZYCJONOWANIE BLACH I OBROBKÓW
NEO HV — obracanie detalu przed podaniem do maszyny.
WALMAG NEO HV to mechaniczne ramię współpracujące z wybranymi magnesami permanentnymi NEO. Pozwala zmieniać pozycję detalu z poziomej na pionową i odwrotnie, o 90°. Jest przeznaczone m.in. do obsługi tokarek, poziomych centrów obróbczych i przenoszenia płyt pomiędzy stanowiskami.
Regulowana konstrukcja dopasowuje się do różnych szerokości ładunku. Ramię ma ucho zawieszenia, blok mocowania ucha magnesu oraz ogranicznik z trzpieniami. Prawidłowe ustawienie i zabezpieczenie elementów jest częścią przygotowania zestawu do pracy.
Magnes nie wchodzi w skład dostawy ramienia. Dobór obejmuje zgodność mechanicznego połączenia, udźwig magnesu dla rzeczywistego materiału i parametry ramienia. Producent podaje współczynnik bezpieczeństwa 3:1 oraz temperaturę materiału do 80°C; trzeba również spełnić wymagania instrukcji użytego magnesu.
DANE TECHNICZNE

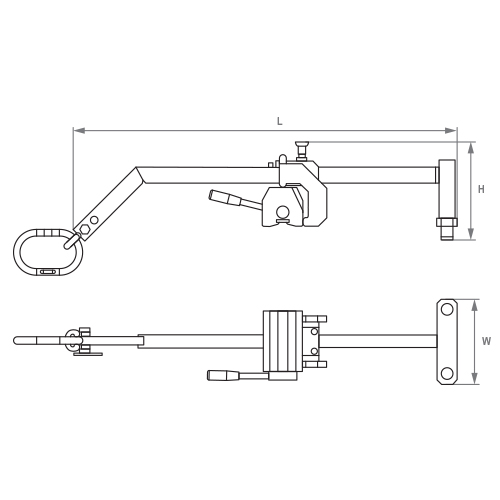

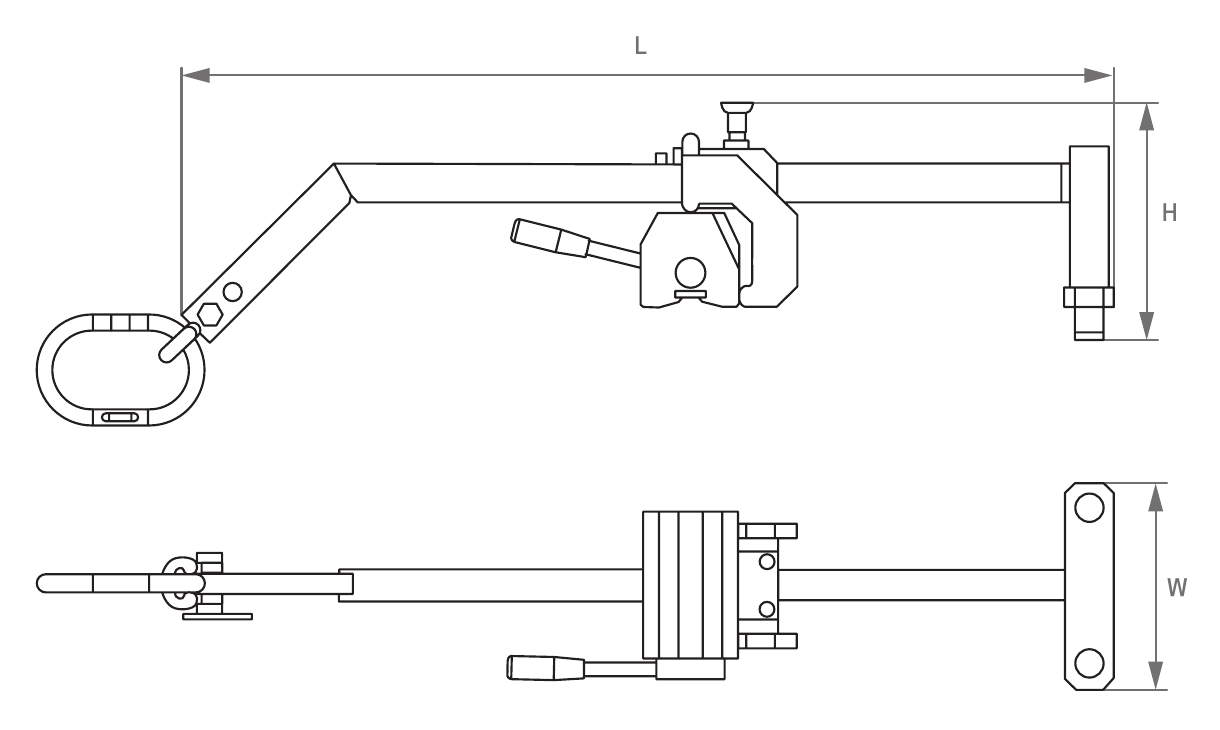

Rysunek i parametry ramienia NEO HV
DOR ramienia nie zastępuje sprawdzenia udźwigu magnesu dla konkretnego detalu.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

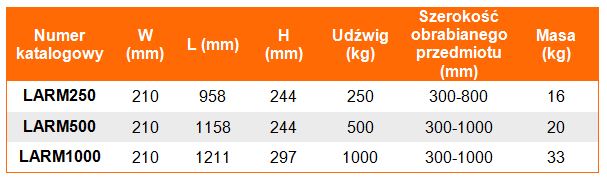

| Typ | DOR (t) | W (mm) | L (mm) | H (mm) | Szerokość ładunku (mm) | Masa bez magnesu (kg/szt.) |
|---|---|---|---|---|---|---|
| LARM250 | 0,25 | 210 | 958 | 244 | 300-800 | 16 |
| LARM500 | 0,5 | 210 | 1158 | 244 | 300-1000 | 20 |
| LARM1000 | 1 | 210 | 1211 | 297 | 300-1000 | 33 |
DOR w tonach, wymiary w mm. Masa dotyczy samego ramienia, bez magnesu. Udźwig kompletnego zestawu należy ustalić z uwzględnieniem magnesu, materiału i sposobu pozycjonowania. Źródło: karta WALMAG NEO HV ↗.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać ramię NEO HV?
Przygotuj dane detalu oraz oznaczenie magnesu i urządzenia podnoszącego.
Zgodność magnesu
Potwierdź odpowiedni magnes NEO i jego połączenie z ramieniem według dokumentacji wykonania. Oblicz obciążenie urządzenia podnoszącego wraz z masą ramienia i magnesu.
Obrót i przestrzeń robocza
Sprawdź miejsce na obrót o 90°, położenie środka ciężkości oraz dostęp do ustawień i zabezpieczeń. Ustal sekwencję podnoszenia i odkładania detalu zgodnie z instrukcją.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Karta techniczna poniżej zawiera trzy wykonania i rysunek ramienia. Przed pracą sprawdź instrukcję konkretnego NEO HV oraz zgodnego magnesu: montaż, regulację ogranicznika, ustawienie zawieszenia i warunki obracania detalu.
Karta techniczna producenta ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj ucho, sworznie i zabezpieczenia, elementy regulacji, ogranicznik oraz mocowanie magnesu. Sprawdzaj stan biegunów magnesu i jego działanie. Uszkodzony element zestawu wyłącz z użytkowania do oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy magnes jest dostarczany razem z NEO HV?

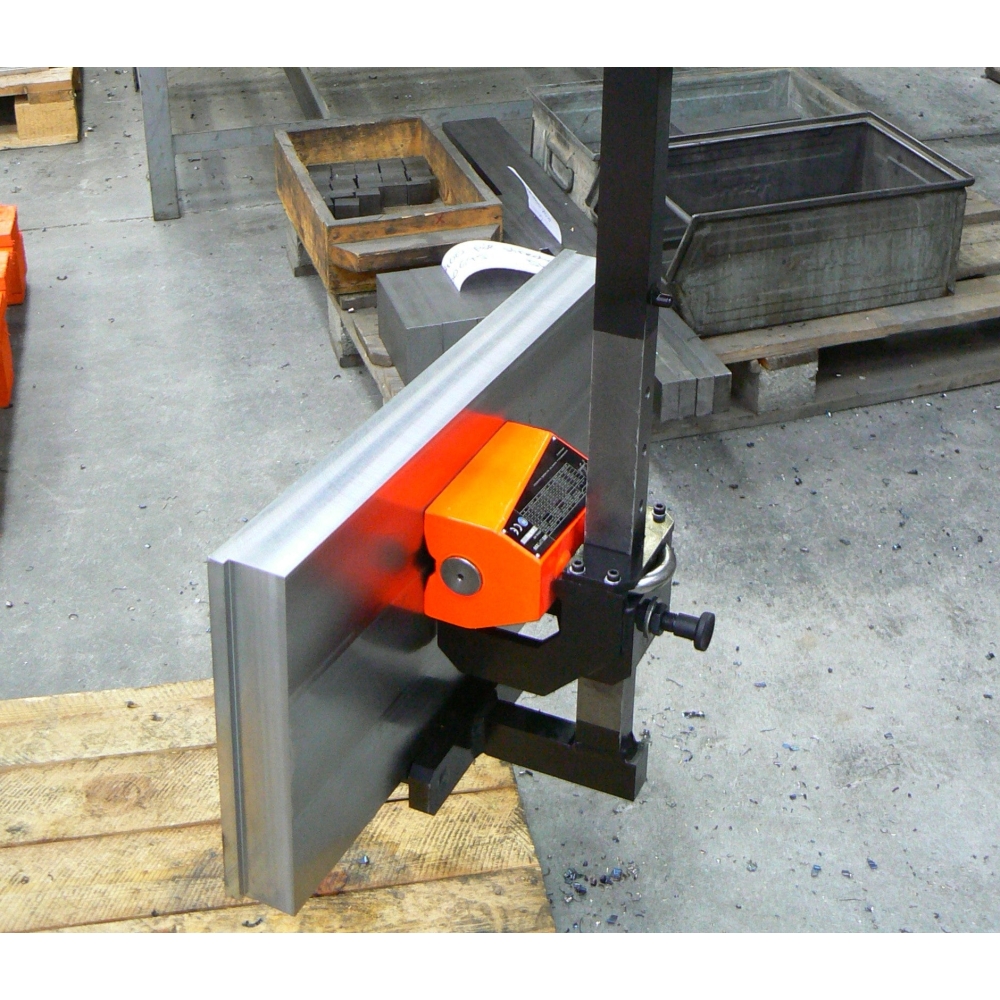

Nie. Oferta dotyczy ramienia, a kompatybilny magnes NEO dobiera się osobno. Zdjęcia przedstawiają przykładowy kompletny zestaw.
O jaki kąt można zmienić położenie detalu?
NEO HV umożliwia obrót o 90° między pozycją poziomą a pionową. Sposób zamocowania i przebieg operacji muszą odpowiadać instrukcji ramienia i magnesu.
Czy podana masa obejmuje magnes?
Nie. Masy 16, 20 i 33 kg w tabeli dotyczą ramion bez magnesu. Przy doborze urządzenia podnoszącego trzeba doliczyć magnes i ładunek.
Jakie informacje przesłać do wyceny?
Podaj masę, długość, szerokość i grubość detalu, gatunek stali, stan powierzchni i temperaturę, oznaczenie posiadanego magnesu oraz oczekiwany sposób obrotu.
DOBÓR I KONTAKT Z CECHO
Dobierz ramię i magnes do jednej operacji.
Prześlij parametry detalu i oznaczenie magnesu. Pomożemy sprawdzić zgodność zestawu NEO HV i warunki pozycjonowania.
Wyślij zapytanie o NEO HV →
Zdjęcia detalu, magnesu i miejsca pracy możesz przesłać e-mailem.
