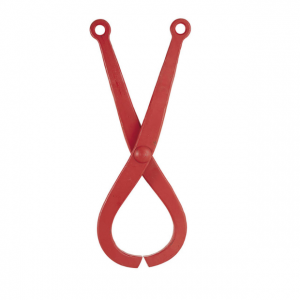

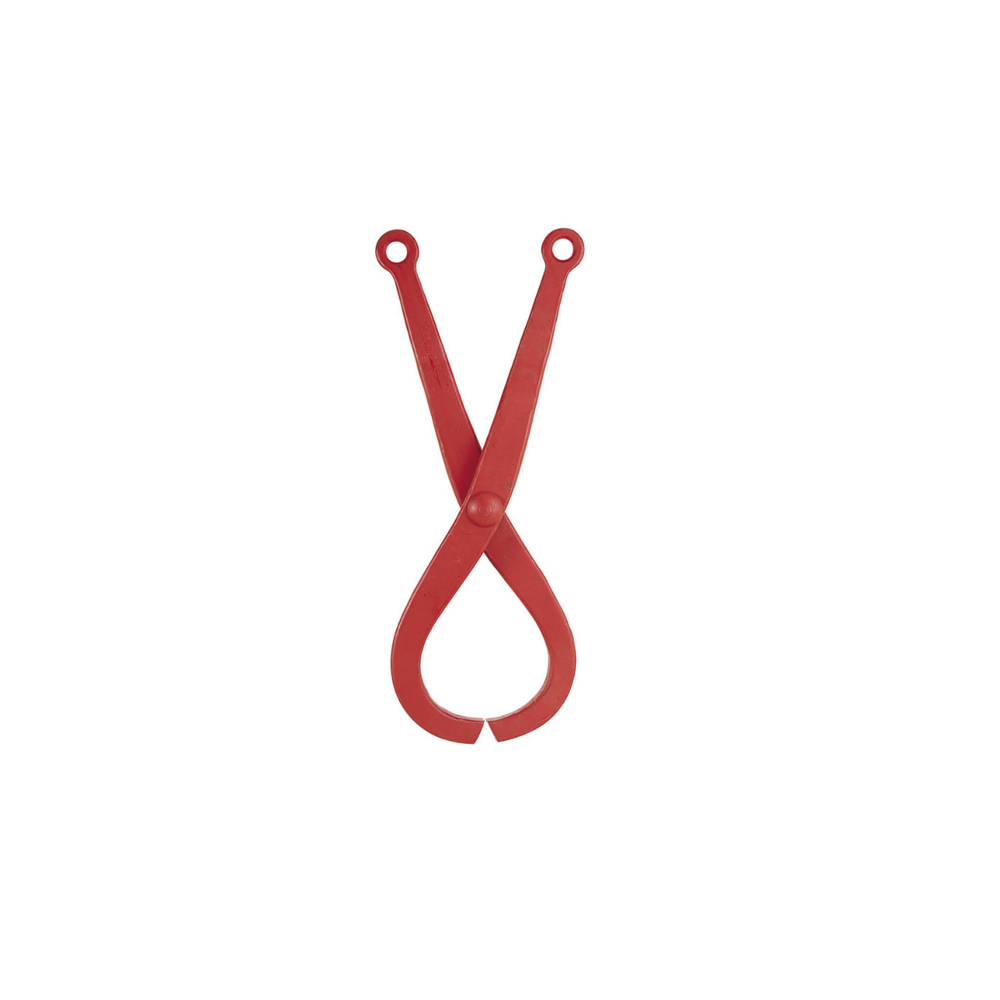

Szczypce do prętów stalowych i rur HZ
Producent: pewagDystrybucja i dobór: CECHO
PEWAG HZ · KRÓTKIE ELEMENTY STALOWE · KLASA 8
Szczypce pewag HZ z napawanymi końcówkami do podnoszenia krótkich elementów stalowych. Pięć wykonań o DOR od 0,125 do 2 t i zakresach chwytu od 100–200 do 250–600 mm, współpracujących z dobranym zawiesiem łańcuchowym.
0,125–2 tDOR według tabeli HZ5 wykonań w tabeli producenta
Potrzebujesz doboru szczypiec do podnoszenia HZ?
Podaj masę, przekrój i długość elementu, warunki chwytu oraz sposób podwieszenia.
Zapytaj CECHO o HZ →Dobór techniczny: +48 692 943 742- Opis produktu
Szczypce do podnoszenia pewag HZ — najważniejsze informacje
DOR HZ0,125–2 tPięć wykonań w tabeli
ZAKRES CHWYTU100–600 mmZakres zależy od modelu
KOŃCÓWKINapawaneWzmocnione powierzchnie chwytne
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
SZCZYPCE PEWAG DO ELEMENTÓW STALOWYCH
HZ — chwyt krótkich odcinków stali.
pewag HZ to szczypce w klasie 8 z napawanymi końcówkami chwytnymi, przeznaczone do podnoszenia krótkich elementów stalowych. Producent wykonuje je według własnego standardu zakładowego.
Katalog obejmuje pięć wykonań HZ 0,125, HZ 0,25, HZ 0,5, HZ 1 i HZ 2. Dla każdego określono DOR, zakres chwytu, wymiary, masę oraz wymagane zawiesie łańcuchowe. Wykonania i rozwiązania specjalne są dobierane na zapytanie.
DANE TECHNICZNE PEWAG

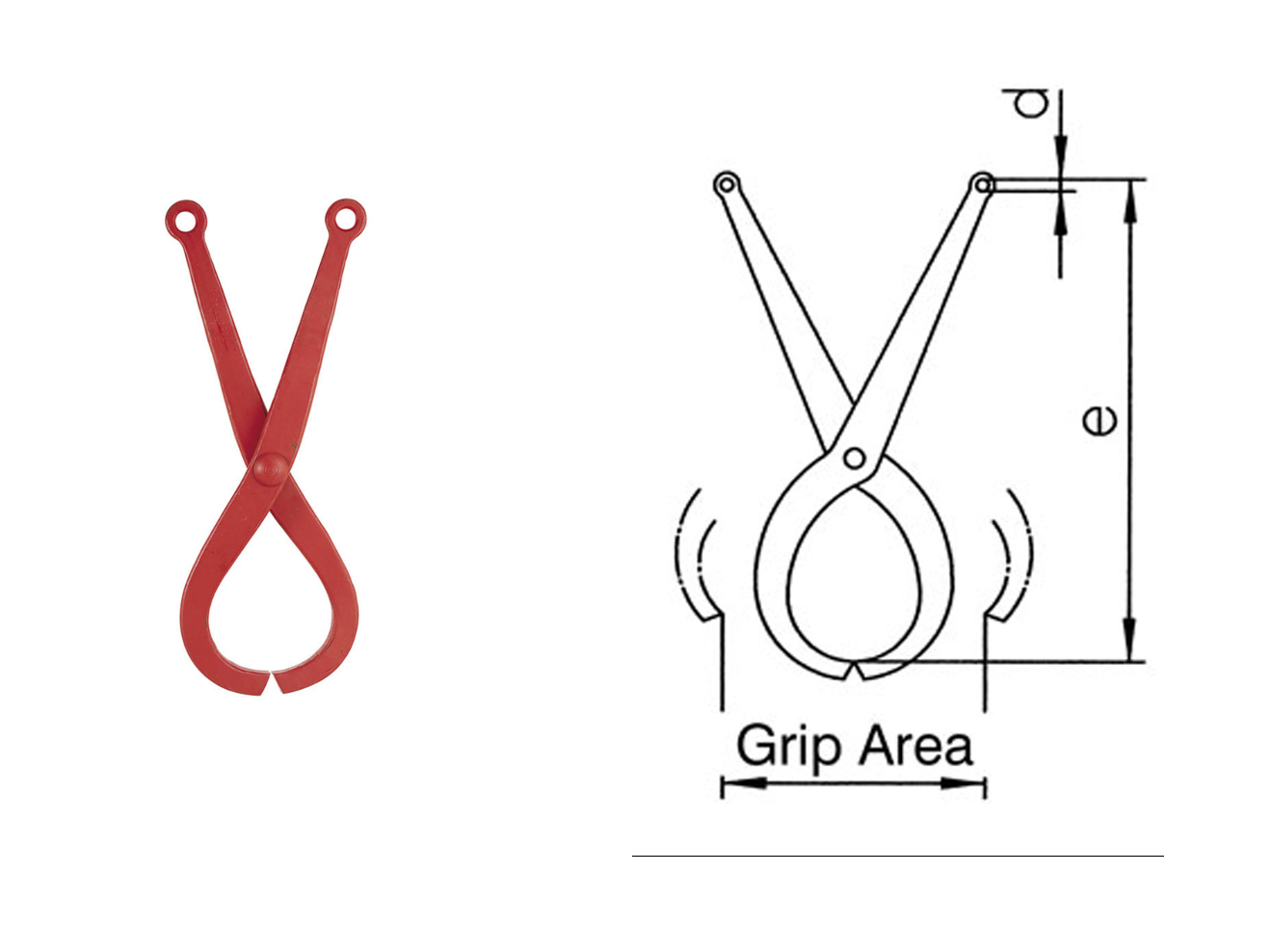

Rysunek wymiarowy i tabela HZ
Stosuj pełny zakres chwytu właściwego wykonania. Kolumna z zawiesiem określa układ wymagany przez katalog pewag.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

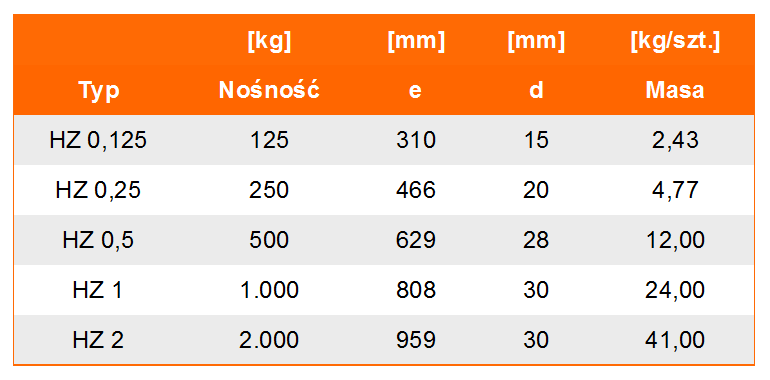

| Typ | DOR [t] | Zakres chwytu [mm] | e [mm] | d [mm] | Masa [kg/szt.] | Wymagane zawiesie |
|---|---|---|---|---|---|---|
| HZ 0,125 | 0,125 | 100–200 | 310 | 15 | 2,43 | WIN 5 II AW-CW 310 |
| HZ 0,25 | 0,25 | 130–300 | 466 | 20 | 4,77 | WIN 6 II AW-CW 410 |
| HZ 0,5 | 0,5 | 160–400 | 629 | 28 | 12 | WIN 7 II AW-CW 570 |
| HZ 1 | 1 | 215–500 | 808 | 30 | 24 | WIN 8 II AW-CW 730 |
| HZ 2 | 2 | 250–600 | 959 | 30 | 41 | WIN 8 II AW-CW 830 |
DOR w t, zakres chwytu i wymiary w mm, masa szczypiec w kg/szt. Zakresy chwytu i kody zawiesi według aktualnie udostępnianego katalogu pewag winner G10 DE, s. 80. Dostępność wykonań na zapytanie. Źródło: karta producenta pewag HZ ↗.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać szczypce pewag HZ?
DOR, zakres chwytu i zawiesie muszą odpowiadać temu samemu wykonaniu.
Zakres chwytu
Sprawdź oba końce zakresu. Przykładowo HZ 0,5 ma zakres 160–400 mm, a HZ 2 — 250–600 mm. Samo spełnienie DOR nie potwierdza prawidłowego doboru szczypiec.
Wymagane zawiesie
Dobierz zawiesie według pełnego kodu w ostatniej kolumnie tabeli. Nie zastępuj go dowolnym układem dobranym wyłącznie według masy ładunku. Sposób montażu potwierdź w instrukcji szczypiec i osprzętu.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Dane HZ, pełne zakresy chwytu i wymagane zawiesia podano w katalogu pewag winner G10, s. 80 (DE) ↗. Przy montażu i użytkowaniu stosuj instrukcję właściwego wykonania HZ oraz jego zawiesia.
Karta HZ i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj końcówki chwytne, ramiona, przegub, otwory połączeń i współpracujące zawiesie. Zużycie powierzchni chwytnych, odkształcenia albo uszkodzenia przegubu wymagają wyłączenia i oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy do HZ można zastosować ogólne nośności klasy 8 lub 10?
Nie. Producent wskazuje odrębne DOR dla szczypiec HZ. Należy korzystać z tabeli konkretnego wykonania.
Jaki zakres chwytu ma HZ 0,5?
HZ 0,5 ma DOR 0,5 t i zakres chwytu 160–400 mm. Wymagane zawiesie katalogowe to WIN 7 II AW-CW 570.
Czy zawiesie jest takie samo dla wszystkich HZ?
Nie. Katalog przypisuje każdemu wykonaniu HZ określony kod zawiesia. Pełne oznaczenia znajdują się w ostatniej kolumnie tabeli.
Jakie informacje przesłać do wyceny?
Podaj masę, przekrój i długość elementu, zdjęcie powierzchni chwytu, planowany układ podnoszenia oraz parametry istniejącego zawiesia.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz szczypce do podnoszenia HZ z CECHO.
Prześlij dane ładunku i sposób podwieszenia. Pomożemy dobrać szczypce HZ z odpowiednim zawiesiem.
Wyślij zapytanie o HZ →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
