Strona główna » Produkty » Uchwyty, Chwytaki » Uchwyt magnetyczny MC do ręcznego podnoszenia i manipulacji
Uchwyt magnetyczny MC do ręcznego podnoszenia i manipulacji
Producent: WALMAG Magnetics · dobór i dystrybucja: CECHO.
WALMAG · UCHWYT WYŁĄCZNIE DO PRACY RĘCZNEJ
Ręczny uchwyt magnetyczny MC do chwytania i przemieszczania ferromagnetycznych blach, wypałek oraz małych stalowych detali. Dwa wykonania: MC-2 i MC-2S. Katalogowa nośność prostopadła wynosi 0,06 i 0,09 t. Uchwyt jest przeznaczony wyłącznie do manipulacji ręcznej.
0,06–0,09 tKatalogowa nośność prostopadłaParametr magnesu, nie limit pracy człowieka

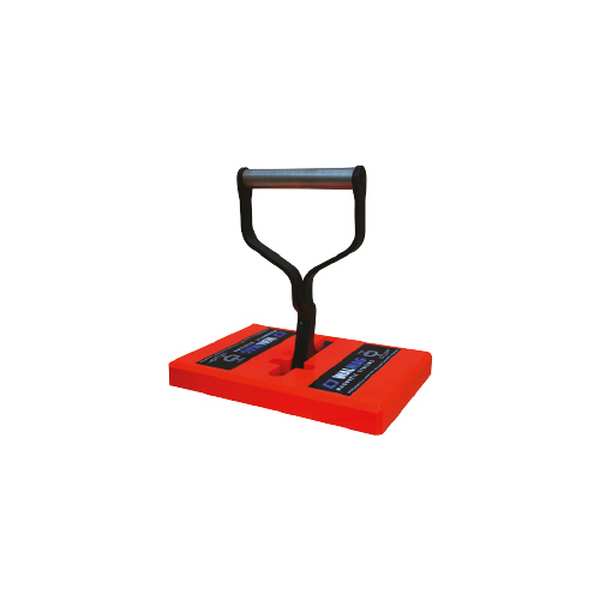

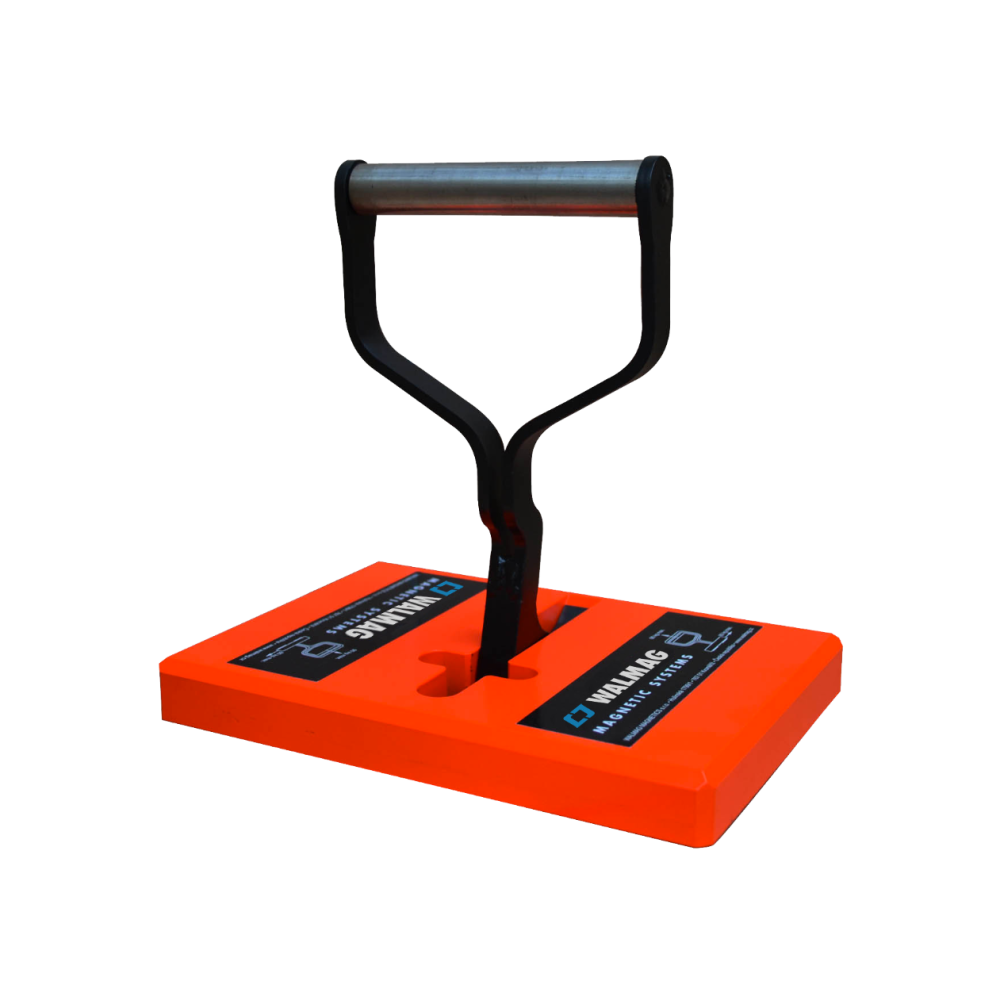

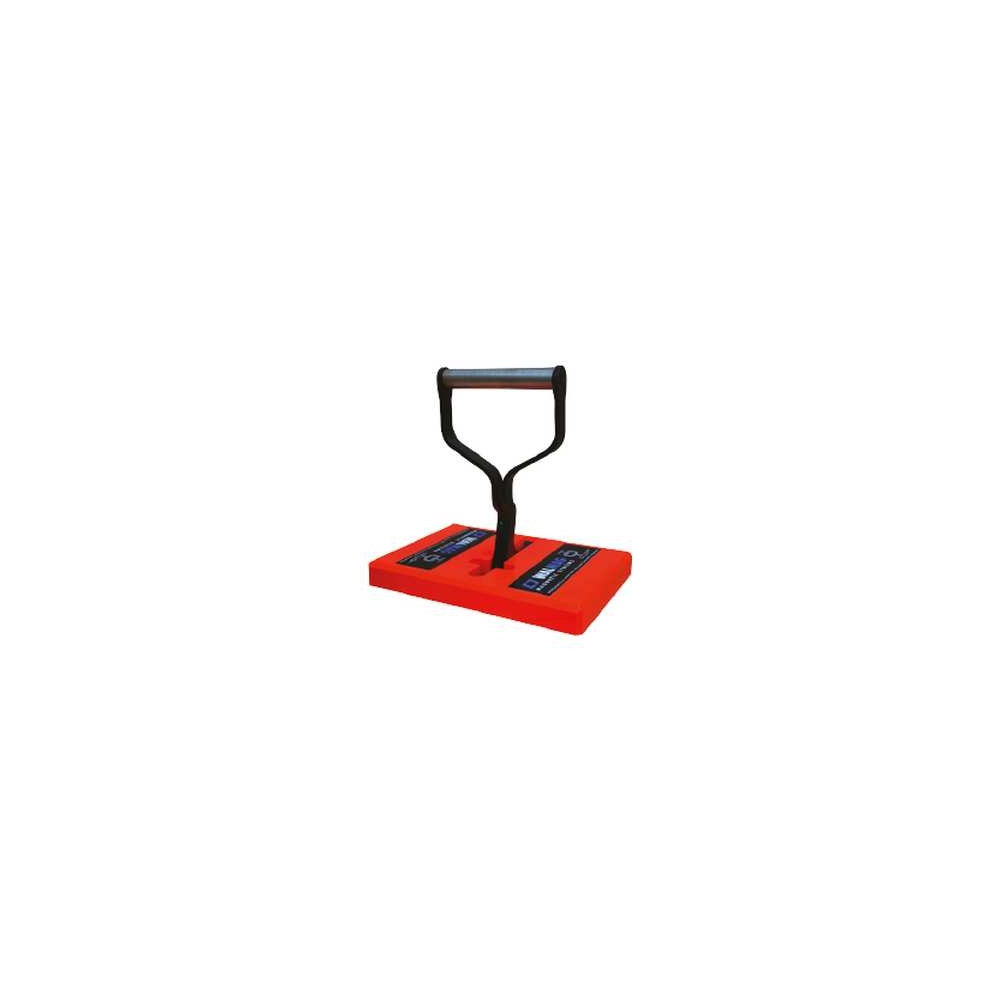

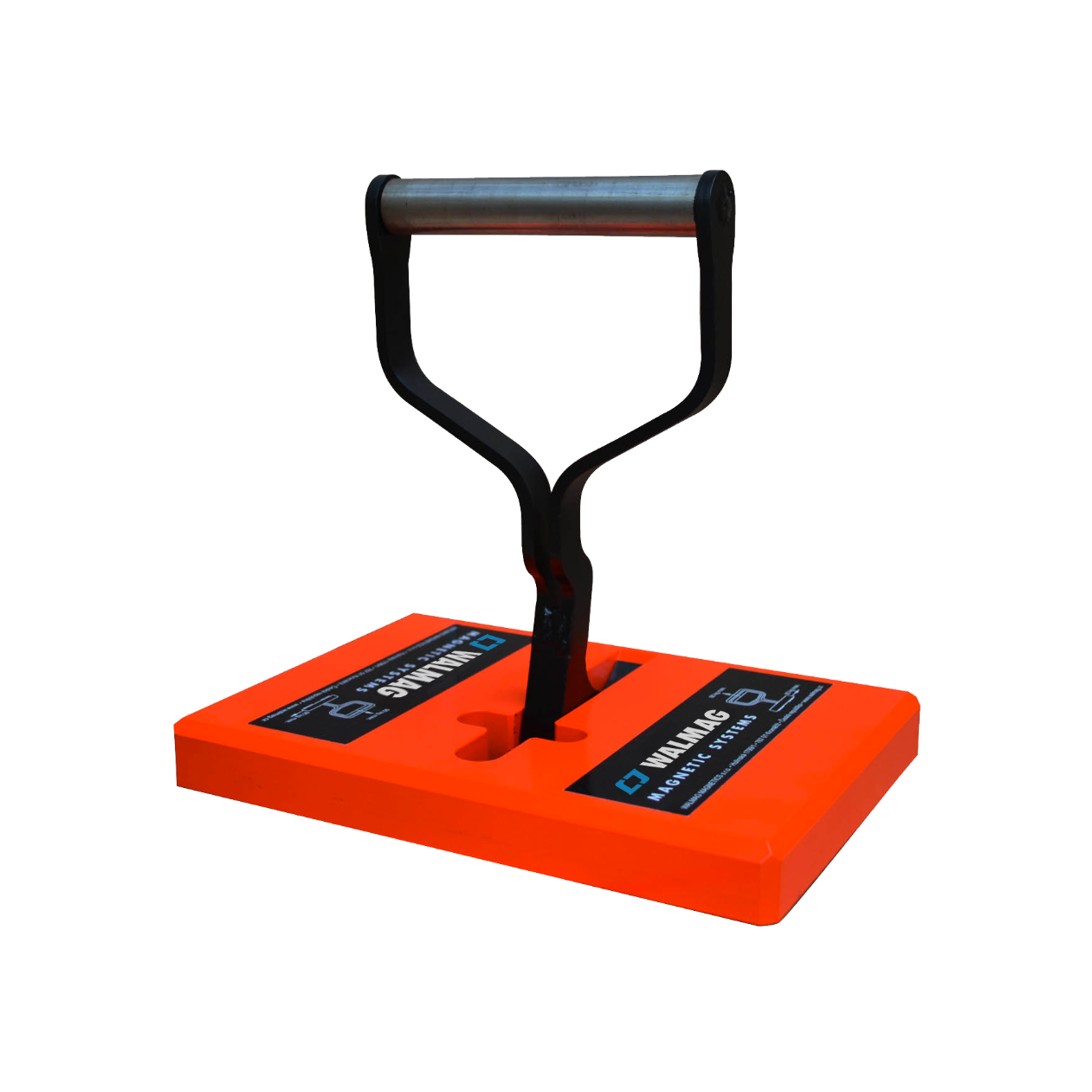

Zdjęcie przedstawia ręczny uchwyt z serii MC. Wygląd korpusu zależy od wykonania.
Dobierasz uchwyt do pracy ręcznej?
Podaj rodzaj detalu, masę, grubość i stan powierzchni oraz sposób ręcznej manipulacji.
Zapytaj CECHO o MC →Dobór techniczny: +48 692 943 742- Opis produktu
MC — najważniejsze informacje
PRZEZNACZENIEPraca ręcznaBez podwieszania na dźwigu
NOŚNOŚĆ MAGNESU0,06 / 0,09 tKierunek prostopadły
MASA WŁASNA1,4 / 2,9 kgMC-2 / MC-2S
WSPARCIE CECHODobór i serwisKontakt z technikiem →
BLACHY, WYPAŁKI I MAŁE DETALE
MC — pewniejszy chwyt stalowego detalu w dłoni.
WALMAG MC ułatwia ręczne chwytanie gładkich ferromagnetycznych przedmiotów, np. blach, wypałek i niewielkich bloków stalowych. Może służyć także do pobierania pojedynczych arkuszy ze stosu, po sprawdzeniu grubości i warunków chwytu.

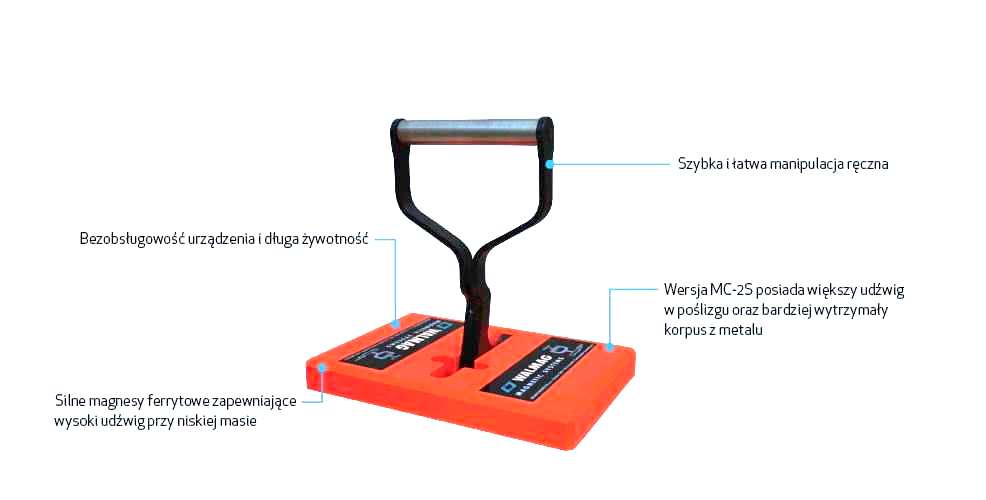

Magnes permanentny nie wymaga zasilania ani ładowania. Uchwyt ma mechanizm ułatwiający zwolnienie detalu. MC-2 waży 1,4 kg, a MC-2S 2,9 kg. Producent wyróżnia w MC-2S bardziej odporny metalowy korpus oraz większą zdolność utrzymania obciążenia stycznego.
MC nie jest zawiesiem ani uchwytem dźwigowym. Nie wolno podwieszać go na haku dźwigu, konstrukcji lub innym urządzeniu podnoszącym. Podana nośność opisuje właściwości magnesu i nie określa dopuszczalnej masy do ręcznego przenoszenia przez pracownika.

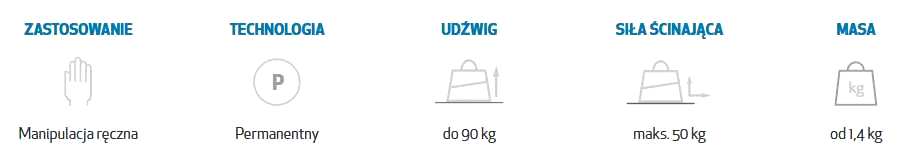

DANE TECHNICZNE

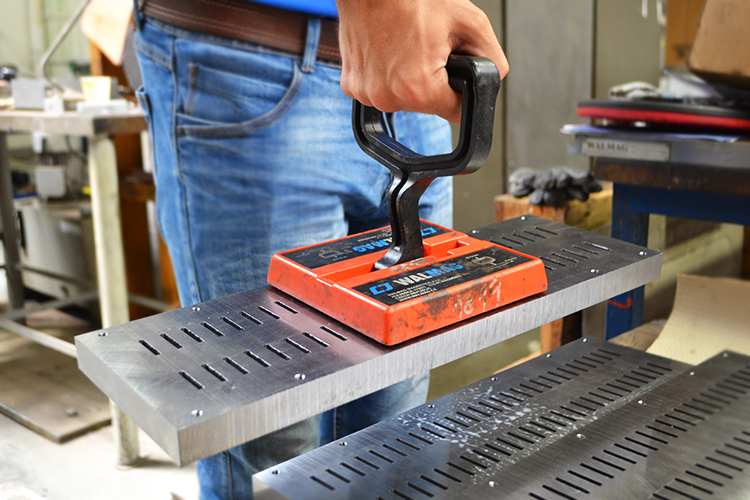

Zdjęcie zastosowania i parametry MC
Nośność prostopadła dotyczy kierunku odrywania od powierzchni. Nie należy stosować jej jako limitu obciążenia stycznego.
Powiększ zdjęcie ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | Nośność prostopadła (t) | W (mm) | L (mm) | H (mm) | Masa (kg/szt.) |
|---|---|---|---|---|---|
| MC-2 | 0,06 | 150 | 160 | 27 | 1,4 |
| MC-2S | 0,09 | 160 | 230 | 24 | 2,9 |
Nośność prostopadła w tonach, wymiary W/L/H w mm, masa własna w kg/szt. Wymiary zachowano według oznaczeń tabeli producenta. To parametry magnesu do pracy ręcznej, a nie DOR osprzętu dźwigowego. Źródło: karta techniczna WALMAG MC (PDF) ↗.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać uchwyt ręczny MC?
Porównaj warunki kontaktu magnesu z materiałem oraz sposób pracy operatora.
Wykonanie uchwytu
MC-2 ma katalogową nośność prostopadłą 0,06 t i masę 1,4 kg; MC-2S odpowiednio 0,09 t i 2,9 kg. Przy obciążeniu stycznym potwierdź odrębny limit dla danego wykonania.
Organizacja pracy
Oceń masę, gabaryty, ostre krawędzie i trasę przenoszenia. Stosuj ochronę odpowiednią do wykonywanej pracy. Nie wykorzystuj MC do podwieszania ani zastępowania osprzętu dźwigowego.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Stosuj instrukcję właściwego wykonania MC oraz zasady ręcznego transportu obowiązujące na stanowisku. Karta techniczna umożliwia porównanie modeli; nie zastępuje instrukcji użytkowania.
Karta techniczna producenta ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj powierzchnię magnesu, korpus, uchwyt i mechanizm zwalniania. Utrzymuj powierzchnie kontaktowe w czystości. Pęknięcia, odkształcenia lub nieprawidłowe zwalnianie wymagają wyłączenia uchwytu z użytkowania.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy MC można zawiesić na haku dźwigu?
Nie. Producent przeznacza serię MC wyłącznie do ręcznej manipulacji i wyklucza stosowanie jej jako zawiesia lub uchwytu urządzenia podnoszącego.
Czym różni się MC-2 od MC-2S?
MC-2 ma nośność prostopadłą 0,06 t i masę 1,4 kg. MC-2S ma nośność 0,09 t, masę 2,9 kg i metalowy korpus. Wymiary obu wykonań podano w tabeli.
Czy nośność 0,09 t oznacza dopuszczalną masę do przenoszenia przez jedną osobę?
Nie. Jest to parametr chwytu magnetycznego. Dopuszczalną masę i sposób ręcznej manipulacji trzeba ustalić oddzielnie dla pracownika, stanowiska i zadania.
Jakie informacje przesłać do wyceny?
Podaj typ i masę detalu, jego wymiary i grubość, gatunek materiału, stan powierzchni oraz kierunek i częstotliwość ręcznej manipulacji.
DOBÓR I KONTAKT Z CECHO
Dobierz MC do stalowego detalu.
Prześlij zdjęcie detalu i opis pracy. Pomożemy porównać MC-2 z MC-2S oraz dobrać uchwyt do warunków kontaktu z materiałem.
Wyślij zapytanie o MC →
Zdjęcia detalu i stanowiska możesz przesłać e-mailem.
