Uchwyt do transportu rur i prętów tym USR-X
Dobór i wsparcie techniczne: CECHO.
USR-X · RURY I PRĘTY · ELEMENTY OKRĄGŁE
Uchwyt USR-X do podnoszenia i transportu rur, prętów oraz innych elementów okrągłych. Jedenaście wykonań w trzech zakresach chwytu A: 230–450, 400–650 i 600–950 mm. Przy długich elementach stosowany razem z trawersą.
230–950 mmZakres A całej serii11 wykonań w tabeli doboru

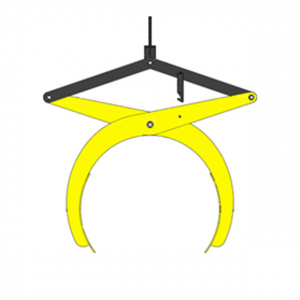

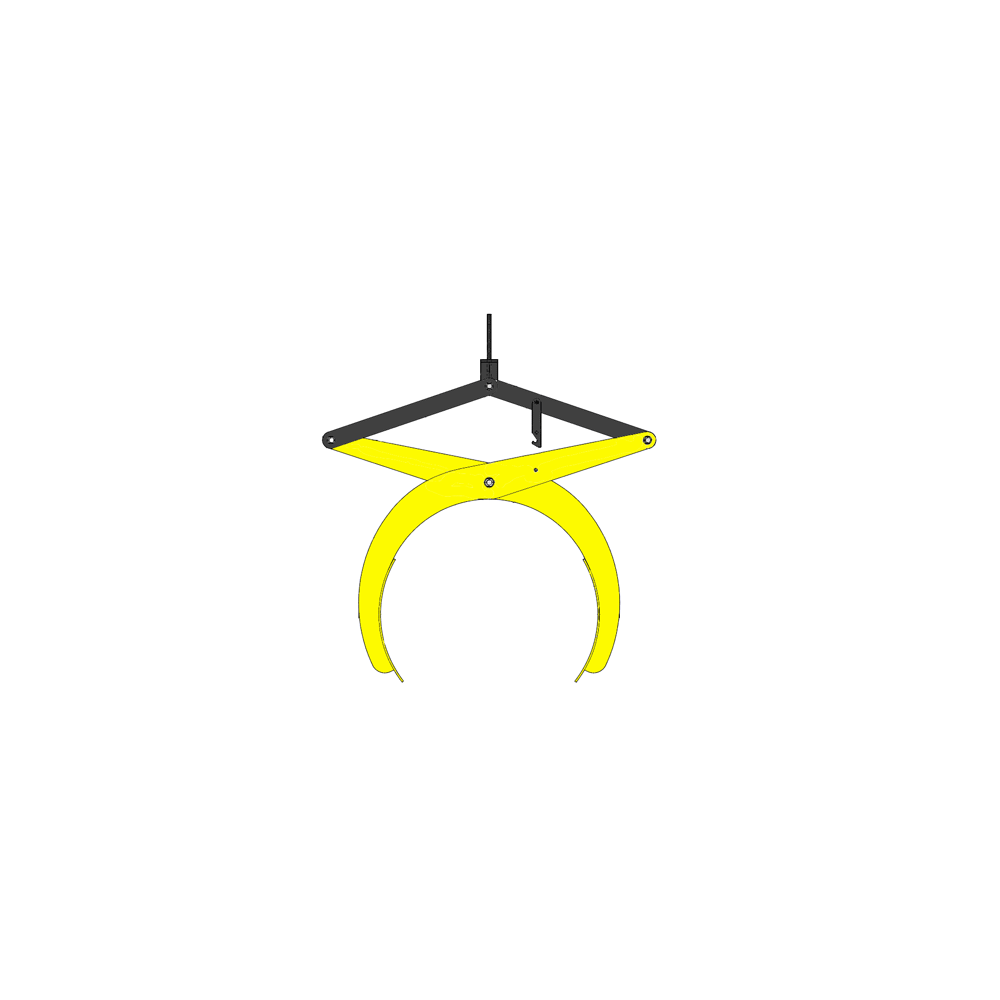

Ilustracja konstrukcji uchwytu USR-X.
Potrzebujesz doboru uchwytu do rur i prętów USR-X?
Podaj średnicę, masę i długość elementu oraz planowane miejsca chwytu. Dobierzemy wykonanie USR-X i układ podwieszenia.
Zapytaj CECHO o USR-X →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do rur i prętów USR-X — najważniejsze informacje
WYKONANIA11 wielkościTabela wymiarów i mas
ZAKRES A230–950 mmTrzy zakresy chwytu
DŁUGIE ELEMENTYZ trawersąDobór rozstawu podwieszenia
WSPARCIE CECHODobór do ruryKontakt z technikiem →
TRANSPORT ELEMENTÓW OKRĄGŁYCH
USR-X — uchwyt do rur i prętów.
Uchwyt USR-X przeznaczony jest do podnoszenia i transportu elementów okrągłych, w szczególności rur i prętów. Dobór obejmuje średnicę i geometrię elementu, jego masę oraz długość.
Seria obejmuje trzy zakresy chwytu A: 230–450 mm, 400–650 mm i 600–950 mm. Dostępne wykonania różnią się także wymiarami ramion, podwieszenia oraz masą własną — szczegóły zestawiono w tabeli.
Udźwig dotyczy jednej sztuki. Przy długich elementach USR-X należy stosować razem z trawersą. Dla wykonania USR-X 1/400 potwierdzono DOR 1 t i chwyt 400–650 mm; dobór pozostałych wykonań wymaga sprawdzenia ich oznaczenia i dokumentacji.
DANE KATALOGOWE CECHO

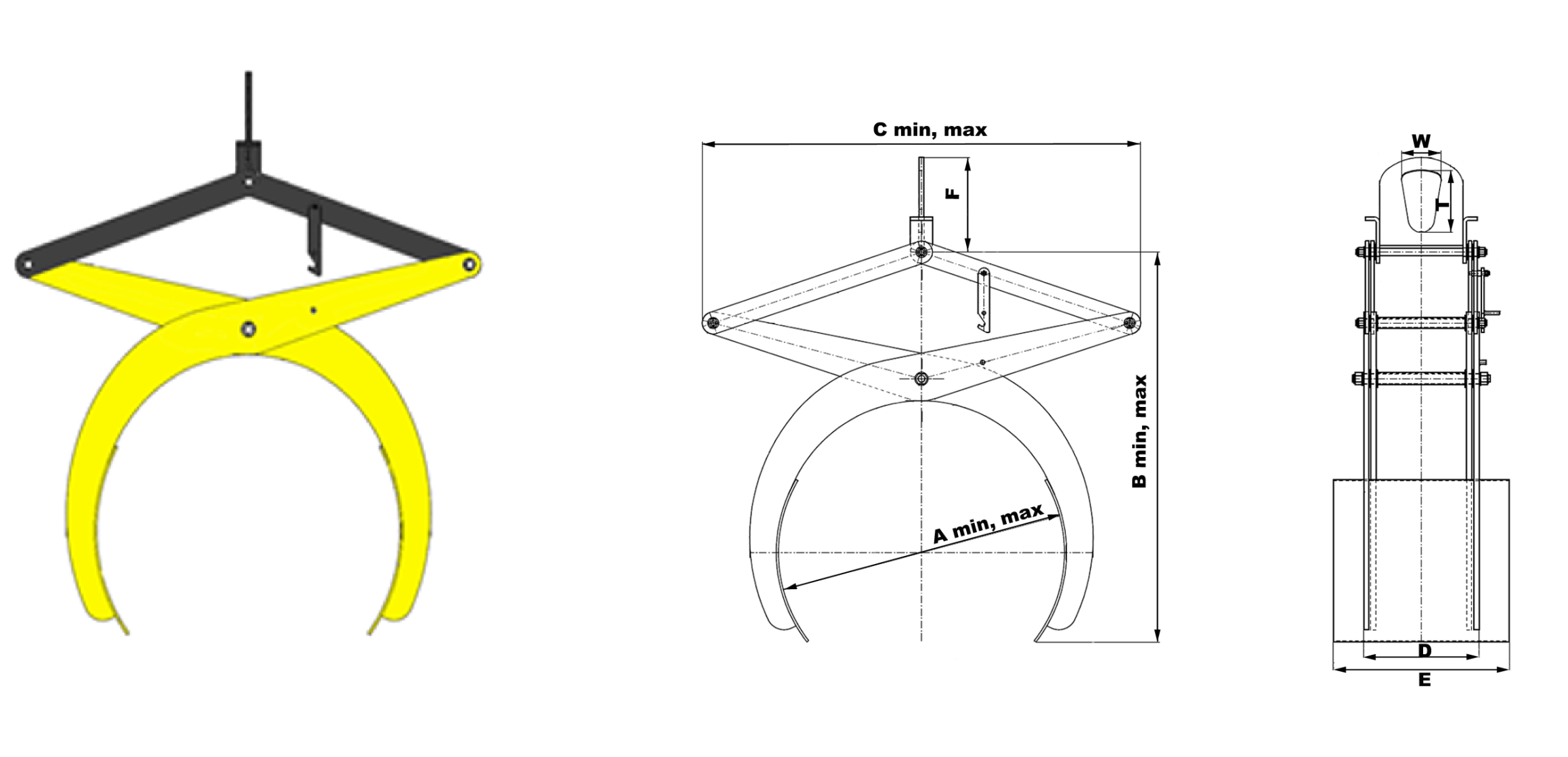

Rysunek wymiarowy i tabela USR-X
Jedenaście wykonań do elementów okrągłych. Wszystkie wymiary w milimetrach.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

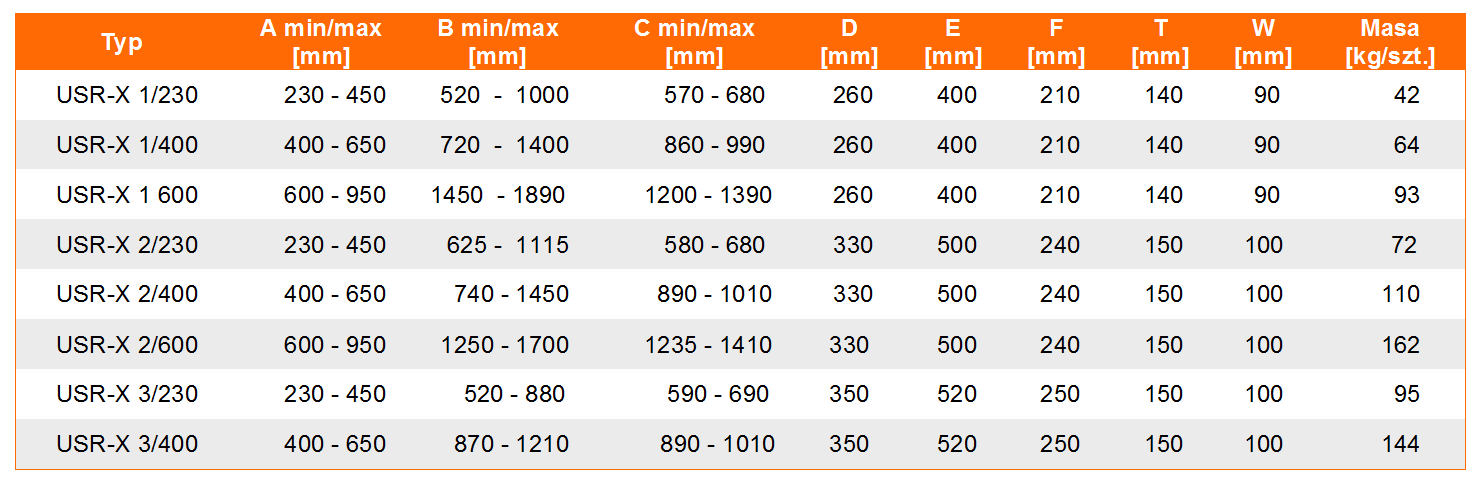

| Typ | A min–max [mm] | B min–max [mm] | C min–max [mm] | D [mm] | E [mm] | F [mm] | T [mm] | W [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|
| USR-X 0,5/230 | 230-450 | 520-890 | 560-660 | 260 | 400 | 200 | 140 | 90 | 32 |
| USR-X 0,5/400 | 400-650 | 720-1220 | 860-990 | 260 | 400 | 200 | 140 | 90 | 49 |
| USR-X 1/230 | 230-450 | 520-1000 | 570-680 | 260 | 400 | 210 | 140 | 90 | 42 |
| USR-X 1/400 | 400-650 | 720-1400 | 860-990 | 260 | 400 | 210 | 140 | 90 | 64 |
| USR-X 1/600 | 600-950 | 1450-1890 | 1200-1390 | 260 | 400 | 210 | 140 | 90 | 93 |
| USR-X 2/230 | 230-450 | 625-1115 | 580-680 | 330 | 500 | 240 | 150 | 100 | 72 |
| USR-X 2/400 | 400-650 | 740-1450 | 890-1010 | 330 | 500 | 240 | 150 | 100 | 110 |
| USR-X 2/600 | 600-950 | 1250-1700 | 1235-1410 | 330 | 500 | 240 | 150 | 100 | 162 |
| USR-X 3/230 | 230-450 | 520-880 | 590-690 | 350 | 520 | 250 | 150 | 100 | 95 |
| USR-X 3/400 | 400-650 | 870-1210 | 890-1010 | 350 | 520 | 250 | 150 | 100 | 144 |
| USR-X 3/600 | 600-950 | 1045-1920 | 1240-1410 | 350 | 520 | 250 | 150 | 100 | 220 |
A, B i C: wartości min–max; D, E, F, T, W: wymiary w mm; masa w kg/szt. Tabela zawiera wymiary i masy, bez osobnej kolumny DOR. Nośność konkretnego wykonania sprawdź w jego dokumentacji i oznaczeniu. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać USR-X do rury lub pręta?
W zapytaniu określ wymiary, masę oraz układ podnoszenia.
Masa i nośność
Podaj masę ładunku i obciążenie przypadające na jedną sztukę. USR-X 1/400 ma DOR 1 t. Nośność wybranego wykonania oraz masę uchwytu uwzględnij przy doborze całego układu.
Długość i trawersa
Przy długich rurach i prętach wymagane jest zastosowanie trawersy. Dołącz długość elementu, jego środek ciężkości i szkic planowanych punktów chwytu.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Sprawdź dokładny symbol USR-X i nośność podaną na uchwycie. Instrukcja danego wykonania określa osadzenie ramion na elemencie okrągłym, dopuszczony sposób podwieszenia i obsługę mechanizmu.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontrola obejmuje ramiona i ich powierzchnie chwytne, przeguby, sworznie, mechanizm oraz element podwieszenia. Pęknięcia, odkształcenia, nadmierne luzy i nieprawidłowa praca mechanizmu wymagają wyłączenia uchwytu i oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Do czego służy USR-X?
Do podnoszenia i transportu rur, prętów oraz innych elementów okrągłych w zakresie chwytu danego wykonania.
Jakie zakresy chwytu są dostępne?
Trzy zakresy A: 230–450, 400–650 i 600–950 mm. Tabela obejmuje 11 wykonań o różnych wymiarach i masach.
Kiedy potrzebna jest trawersa?
Przy długich elementach. Liczbę i rozstaw uchwytów trzeba dobrać do długości i masy ładunku oraz położenia jego środka ciężkości.
Czy udźwig dotyczy kompletu uchwytów?
Nie. Udźwig podaje się dla jednej sztuki. USR-X 1/400 ma DOR 1 t; wartość dla zamawianego wykonania należy potwierdzić przed doborem układu.
Jakie informacje przesłać do wyceny?
Podaj symbol wykonania, średnicę, masę i długość elementu oraz planowane punkty chwytu. Dołącz informację o trawersie i urządzeniu podnoszącym.
DOBÓR I KONTAKT Z CECHO
Dobierz uchwyt do rur i prętów USR-X z CECHO.
Prześlij wymiary i masę rury lub pręta. Dobierzemy wykonanie USR-X, liczbę uchwytów i odpowiednią trawersę.
Wyślij zapytanie o USR-X →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
