Strona główna » Produkty » Uchwyty, Chwytaki » Uchwyt magnetyczny BM bateriowy ze zdalnym sterowaniem

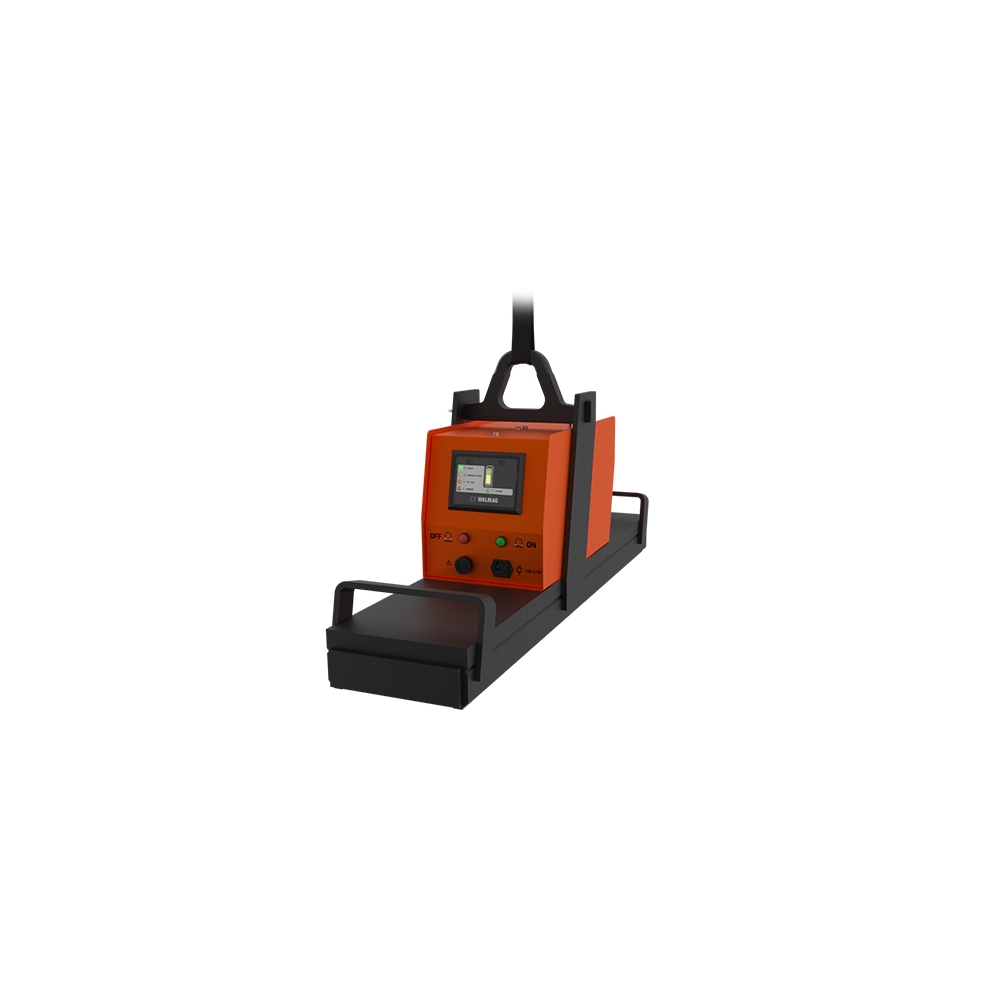

Uchwyt magnetyczny BM bateriowy ze zdalnym sterowaniem
Producent: WALMAG Magnetics · dobór i dystrybucja: CECHO.
WALMAG · BATERYJNY UCHWYT MAGNETYCZNY
Uchwyt magnetyczny BM z wbudowanym akumulatorem 12 V do podnoszenia ferromagnetycznych blach, wypałek i bloków bez przewodu zasilającego podczas pracy. Pilot IR ma zasięg do 10 m. DOR nominalny wynosi 1,35–5 t, a dopuszczalny ładunek trzeba dobrać do grubości i powierzchni materiału.
1,35–5 tDOR nominalny — materiał płaski4 wykonania BM

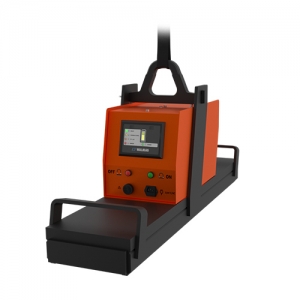

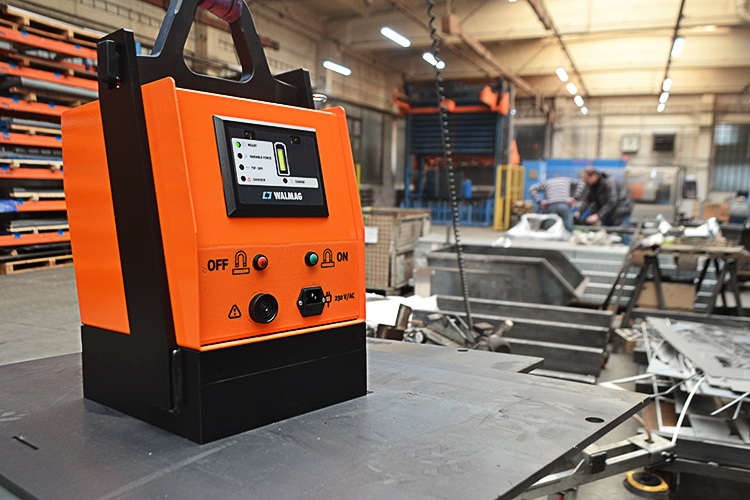

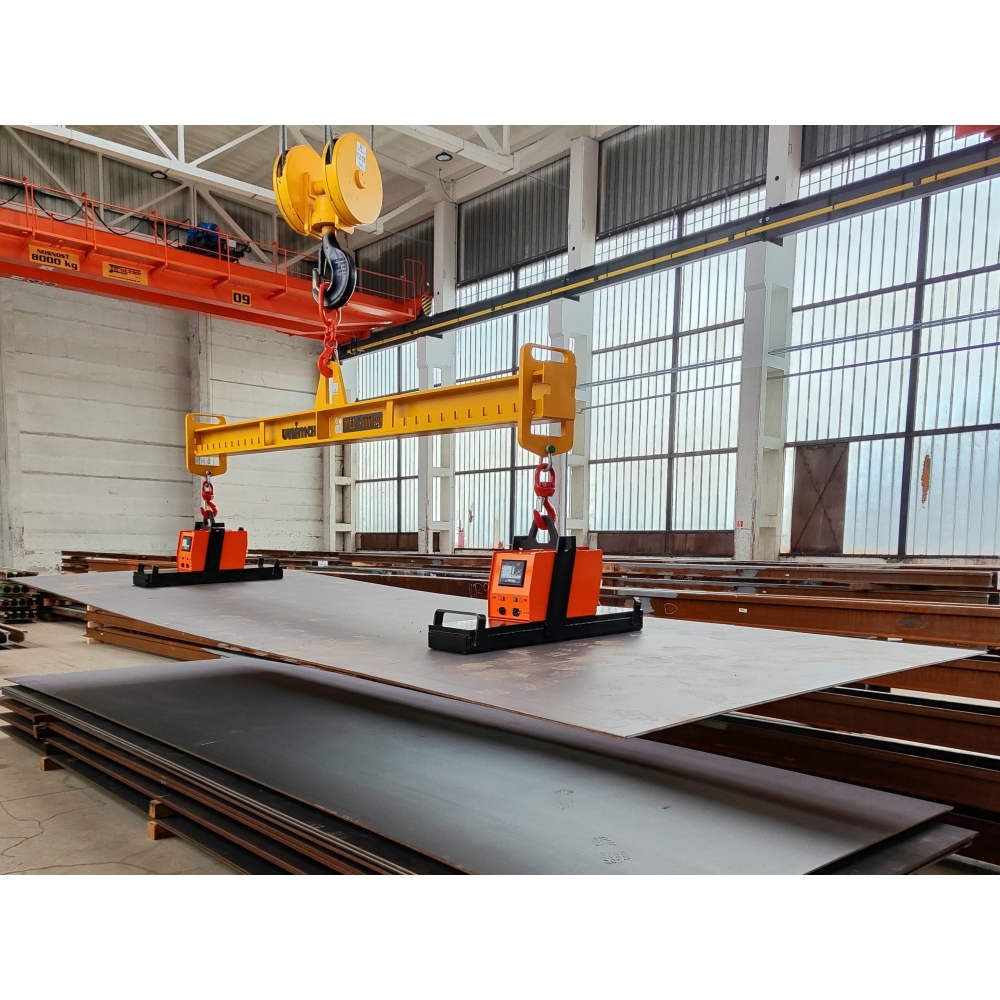

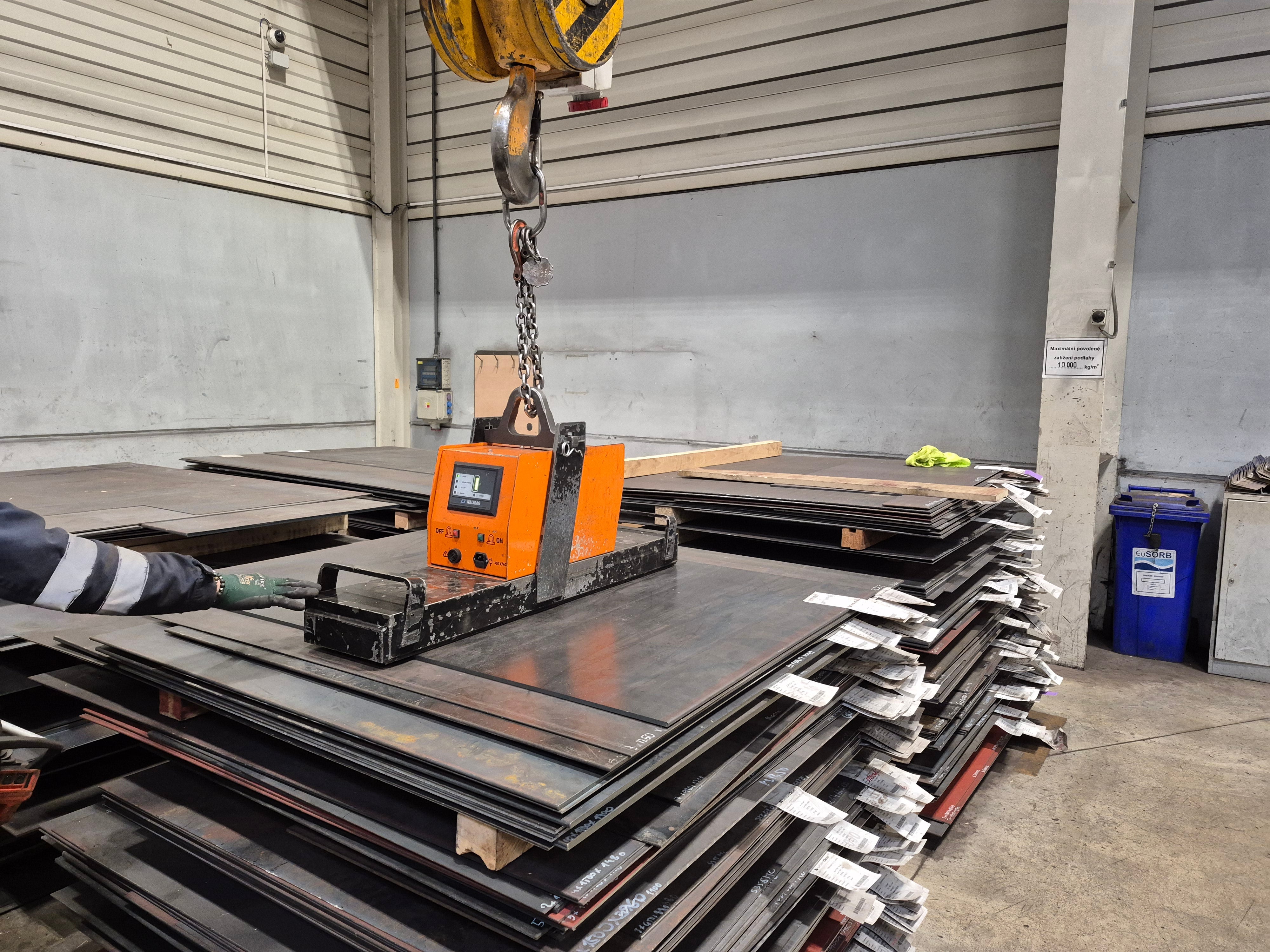

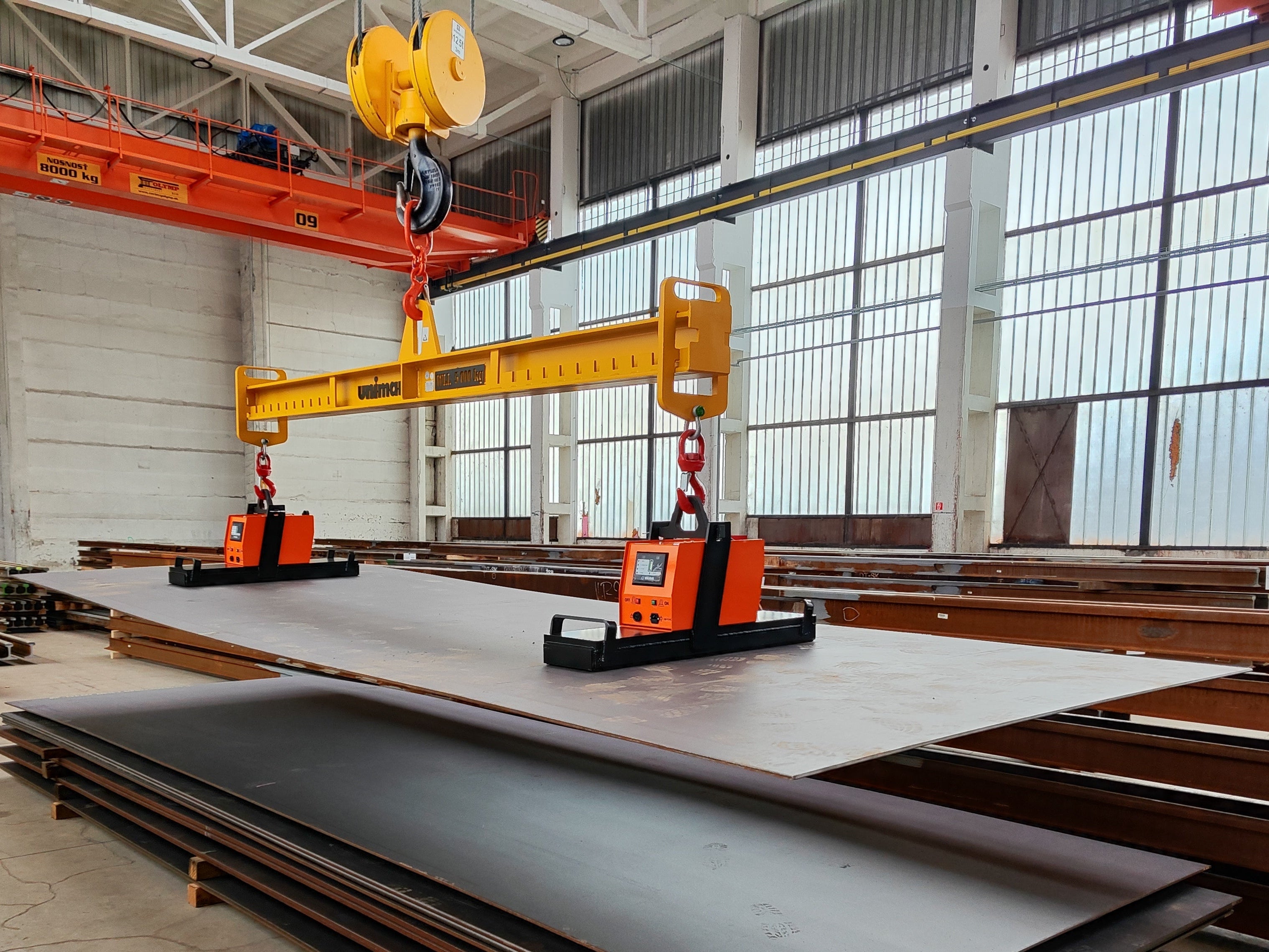

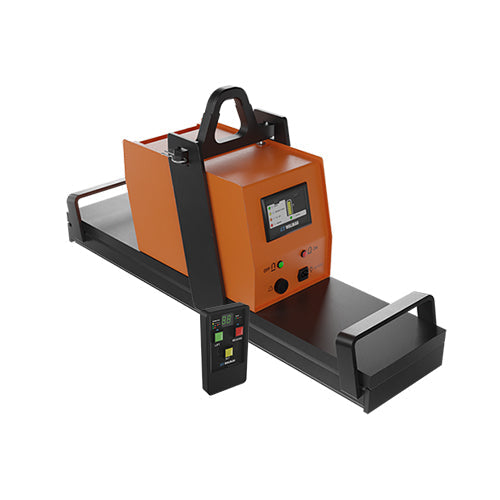

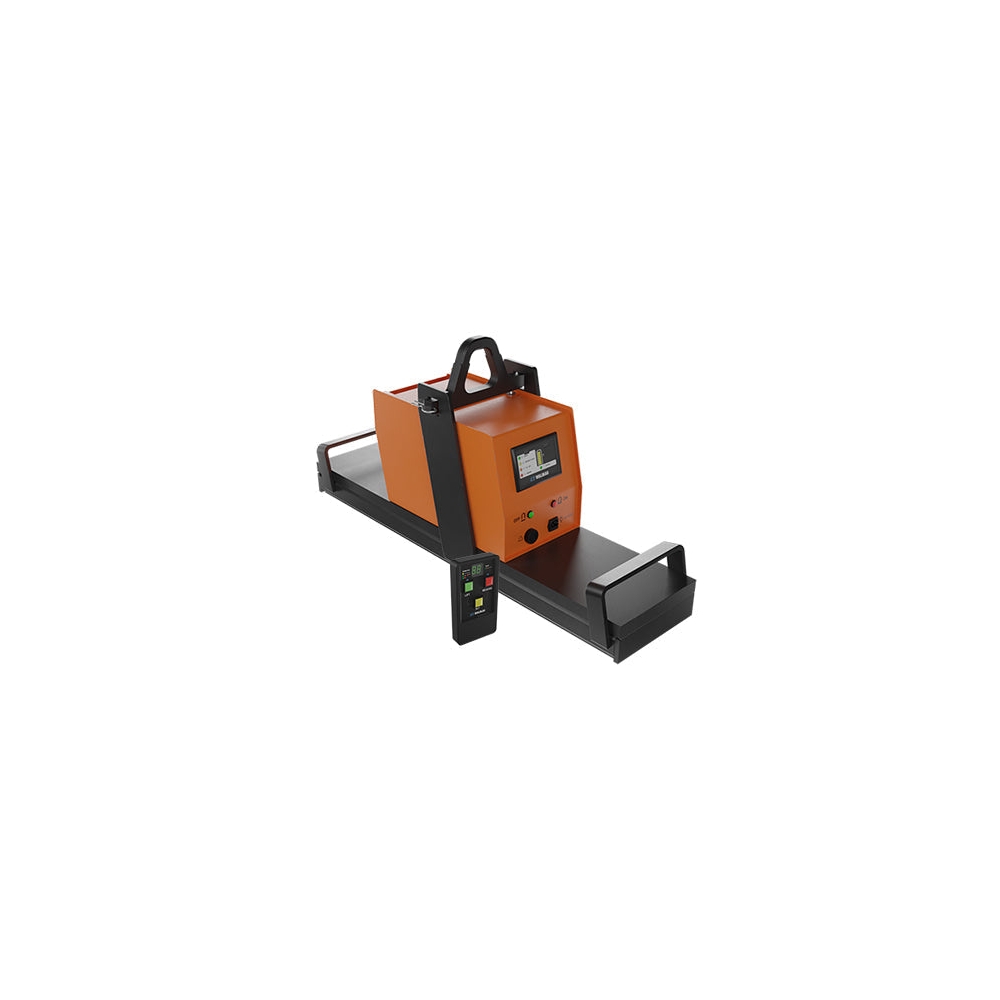

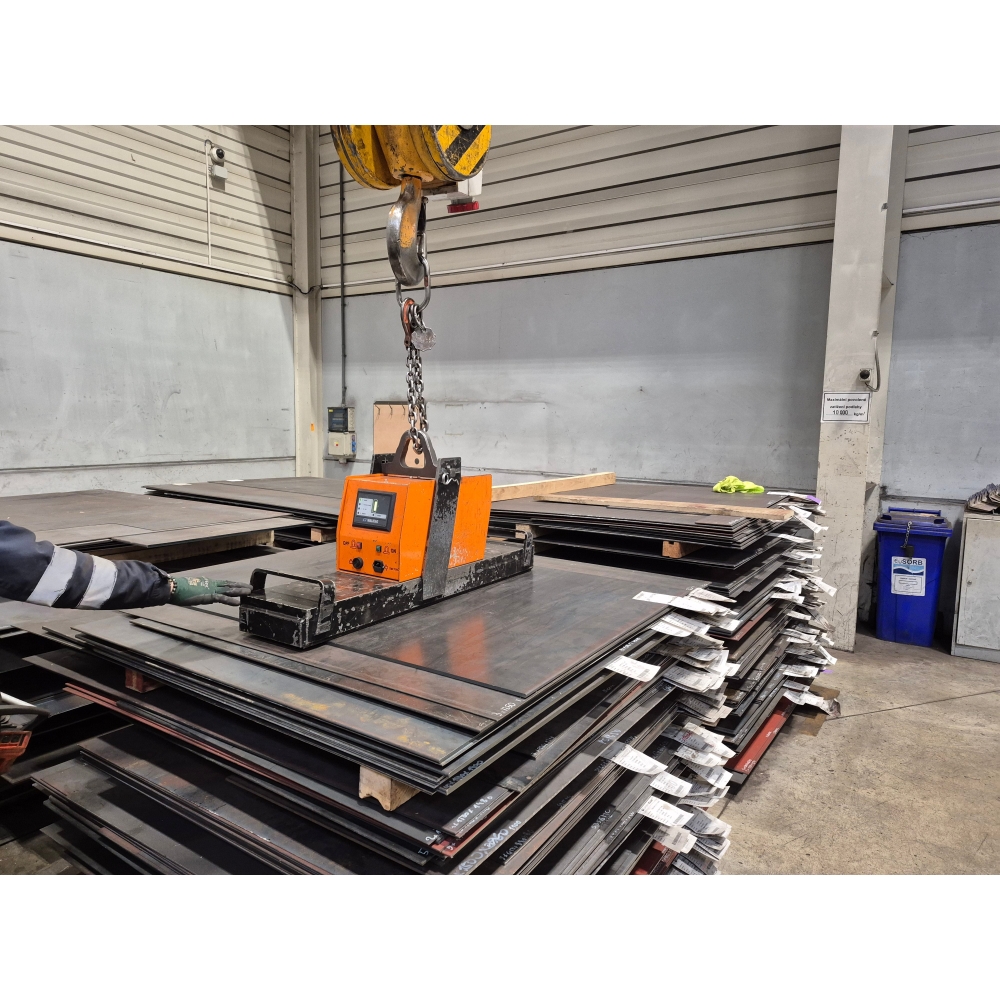

Zdjęcie przedstawia uchwyt BM z pilotem. Dodatkowe zdjęcia pokazują zastosowanie pojedynczego magnesu i osobno dobieranego układu z trawersą.
Potrzebujesz doboru magnesu BM?
Podaj masę, długość, szerokość, grubość i gatunek blachy, stan powierzchni oraz cykl pracy.
Zapytaj CECHO o BM →Dobór techniczny: +48 692 943 742- Opis produktu
BM — najważniejsze informacje
DOR NOMINALNY1,35–5 tMateriał płaski
STEROWANIEPilot IR do 10 mTakże przyciski na korpusie
ZASILANIEAkumulator 12 VDo 8 h przy cyklu 50%
WSPARCIE CECHODobór i serwisKontakt z technikiem →
BLACHY, WYPAŁKI I BLOKI STALOWE
BM — podnoszenie z akumulatora i obsługa pilotem.
WALMAG BM jest elektromagnesem bateryjnym do ładunków ferromagnetycznych z równą powierzchnią. Sprawdza się przy obsłudze maszyn tnących, wypalarek, frezarek i szlifierek oraz przy przeładunku materiałów w magazynach. W czasie pracy nie wymaga prowadzenia przewodu zasilającego do uchwytu.

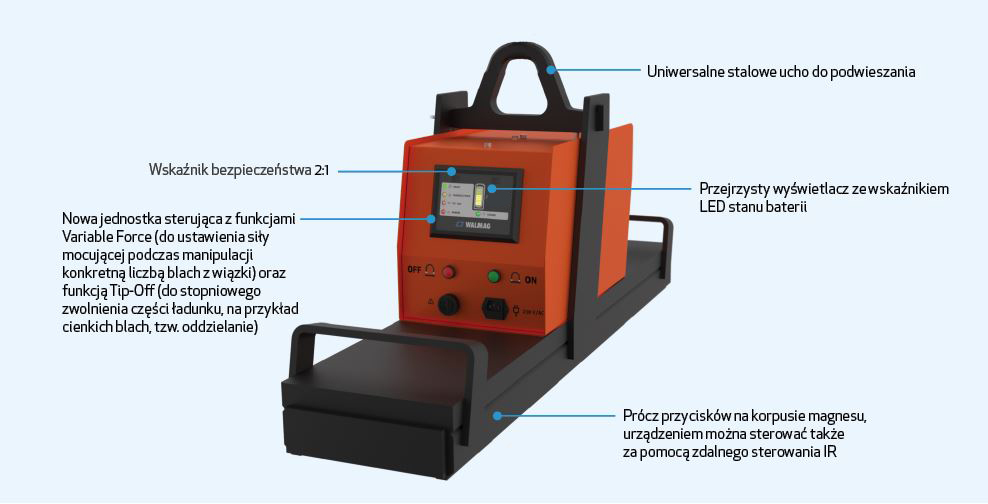

Sterowanie odbywa się przyciskami na korpusie lub pilotem podczerwieni IR o zasięgu do 10 m. Funkcja Variable Force pozwala czasowo ograniczyć siłę chwytu, np. przy pobieraniu cienkiego materiału ze stosu. Tip-Off służy do odkładania części przenoszonego ładunku. Obie funkcje wymagają używania zgodnie z instrukcją.
Wbudowany akumulator 12 V zapewnia do 8 godzin przy cyklu pracy 50%. Wskaźnik stanu akumulatora, alarm optyczny i akustyczny oraz zabezpieczenie przed wyłączeniem podczas podnoszenia wspierają kontrolę pracy. Producent podaje maksymalną temperaturę materiału 50°C i współczynnik bezpieczeństwa 2:1.
Zobacz film producenta: bateryjny magnes BM w pracy (43 s) ↗
DANE TECHNICZNE

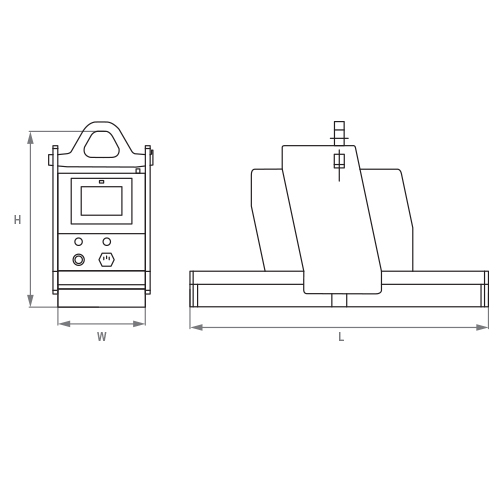

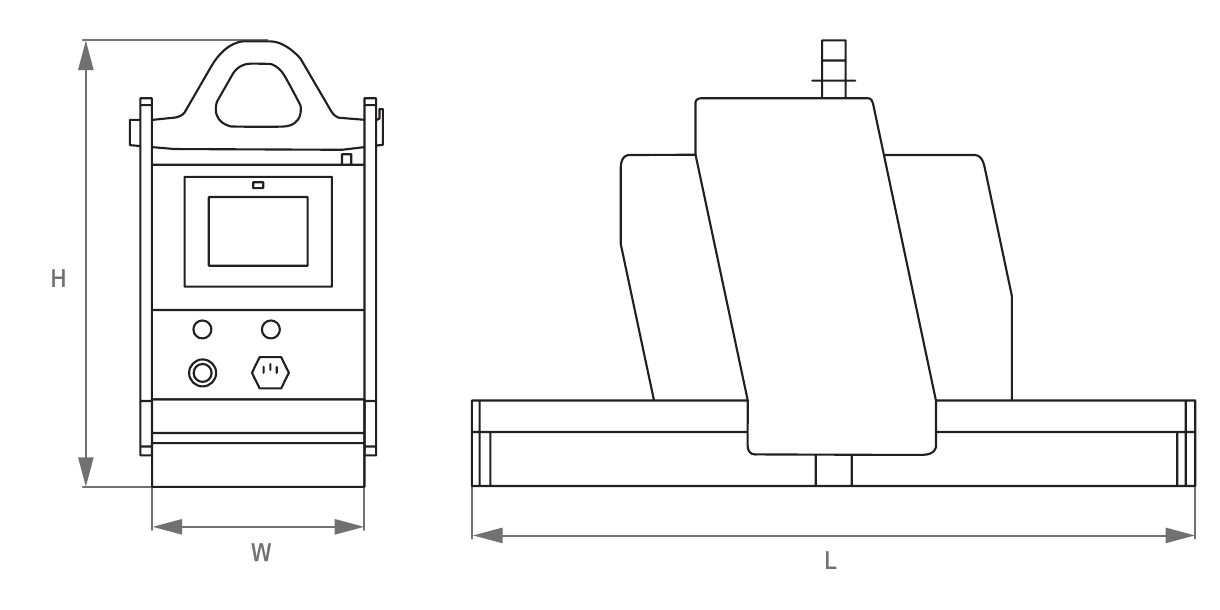

Rysunek i parametry uchwytu BM
DOR nominalny jest punktem wyjścia. Rzeczywisty dopuszczalny ładunek określa tabela doboru do grubości i powierzchni.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

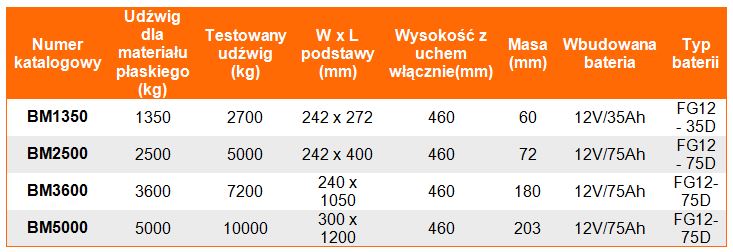

| Typ | DOR — płaskie (t) | Podstawa W × L (mm) | H (mm) | Masa (kg/szt.) | Akumulator | Typ akumulatora |
|---|---|---|---|---|---|---|
| BM1350 | 1,35 | 242 × 272 | 508 | 60 | 12 V / 35 Ah | FG12-35D |
| BM2500 | 2,5 | 242 × 402 | 512 | 72 | 12 V / 75 Ah | FG12-75D |
| BM3600 | 3,6 | 242 × 1050 | 512 | 180 | 12 V / 75 Ah | FG12-75D |
| BM5000 | 5 | 300 × 1202 | 527 | 203 | 12 V / 75 Ah | FG12-75D |
DOR dla materiału płaskiego w tonach, wymiary w mm, masa własna w kg/szt. Wymiary podstawy i H według karty technicznej PDF producenta. Współczynnik bezpieczeństwa nie upoważnia do przekraczania DOR. Źródło: karta techniczna WALMAG BM (PDF) ↗.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać bateryjny uchwyt BM?
Porównaj zarówno masę, jak i grubość, wymiary oraz stan powierzchni.
Masa i gabaryty
Zastosuj jednocześnie limit masy i maksymalne wymiary detalu z właściwego wiersza tabeli doboru. Nie zakładaj, że nominalny DOR danego BM obowiązuje dla każdej grubości blachy.
Stanowisko i cykl pracy

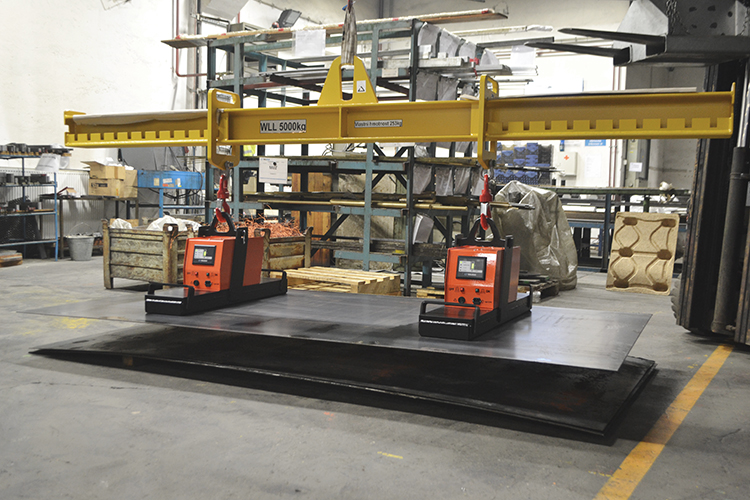

Sprawdź temperaturę materiału do 50°C, wymagany cykl pracy, możliwość ładowania oraz widoczność odbiornika IR. Udźwig urządzenia podnoszącego musi uwzględniać masę magnesu. Układy kilku magnesów z trawersą wymagają osobnego doboru.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Korzystaj z instrukcji właściwego wykonania BM i tabeli doboru producenta, która łączy grubość materiału, stan powierzchni, maksymalne wymiary oraz dopuszczalną masę. Sprawdź też zasady ładowania, sygnalizacji i użycia funkcji Variable Force oraz Tip-Off. Otwórz tabelę doboru udźwigu BM (PDF) ↗.
Karta techniczna producenta ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj bieguny, ucho i korpus, stan akumulatora, ładowarkę, sygnalizację oraz zabezpieczenie wyłączenia. Alarmu niskiego poziomu energii nie wolno ignorować. Uszkodzenie lub nieprawidłowe działanie wymaga wyłączenia uchwytu z użytkowania.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy BM3600 podnosi blachę 3 mm z udźwigiem 3,6 t?
Nie. 3,6 t to DOR nominalny. Dla blachy 3 mm tabela doboru podaje np. 0,11 t przy czystej i gładkiej powierzchni, szczelinie poniżej 0,1 mm oraz maks. 2400 × 1800 mm. Inne warunki wymagają odrębnego sprawdzenia.
Jak długo BM pracuje na akumulatorze?
Producent podaje do 8 godzin przy cyklu pracy 50%. Nie oznacza to ośmiu godzin nieprzerwanego utrzymywania ładunku; należy przestrzegać wskazań akumulatora i instrukcji.
Do czego służą Variable Force i Tip-Off?
Variable Force czasowo ogranicza siłę chwytu, np. przy pobieraniu cienkiej blachy. Tip-Off umożliwia odłożenie części przenoszonego ładunku. Stosuj je zgodnie z instrukcją danego wykonania.
Jakie informacje przesłać do wyceny?
Podaj masę, grubość, długość i szerokość materiału, gatunek stali, stan powierzchni, temperaturę, częstotliwość pracy oraz planowany sposób podwieszenia.
DOBÓR I KONTAKT Z CECHO
Dobierz BM do rzeczywistej blachy.
Prześlij dane materiału i zdjęcia powierzchni. Pomożemy odczytać właściwy zakres z tabeli doboru i dobrać wykonanie BM.
Wyślij zapytanie o BM →
Zdjęcia materiału, powierzchni chwytania i stanowiska możesz przesłać e-mailem.
