Strona główna » Produkty » Uchwyty, Chwytaki » Uchwyt magnetyczny BMP bateriowy ze zdalnym sterowaniem do ładunków okrągłych
Uchwyt magnetyczny BMP bateriowy ze zdalnym sterowaniem do ładunków okrągłych
Producent: WALMAG Magnetics · dobór i dystrybucja: CECHO.
WALMAG · BATERYJNY MAGNES DO KULATYNY I PROFILI
Bateryjny uchwyt magnetyczny BMP do podnoszenia ferromagnetycznej stali okrągłej, rur i profili, a także materiału płaskiego. Bieguny pryzmatyczne dopasowują chwyt do przekroju okrągłego. DOR nominalny wynosi 1,13–2,26 t dla materiału okrągłego i 1,8–3,6 t dla płaskiego.
1,13–2,26 tDOR nominalny — materiał okrągłyMateriał płaski: 1,8–3,6 t

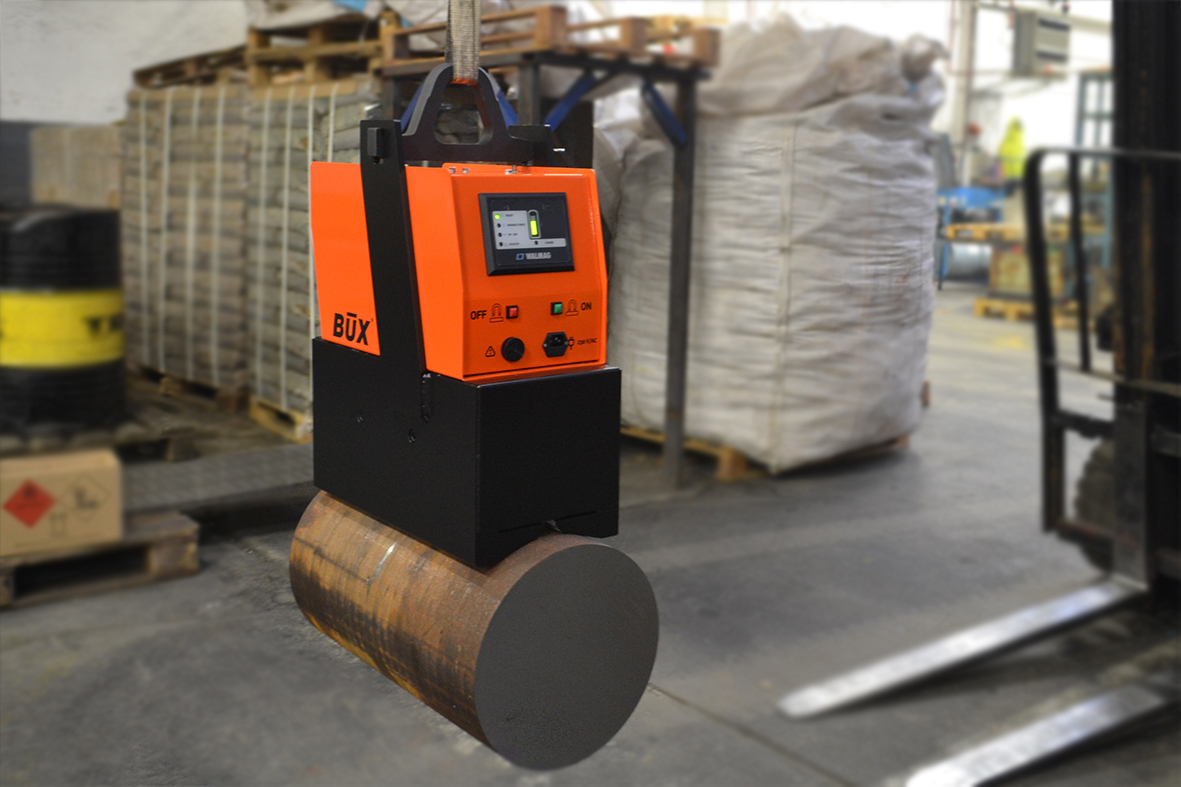

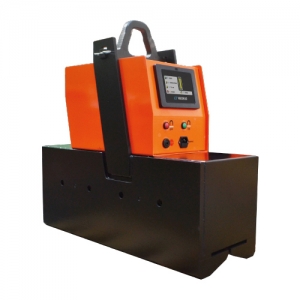

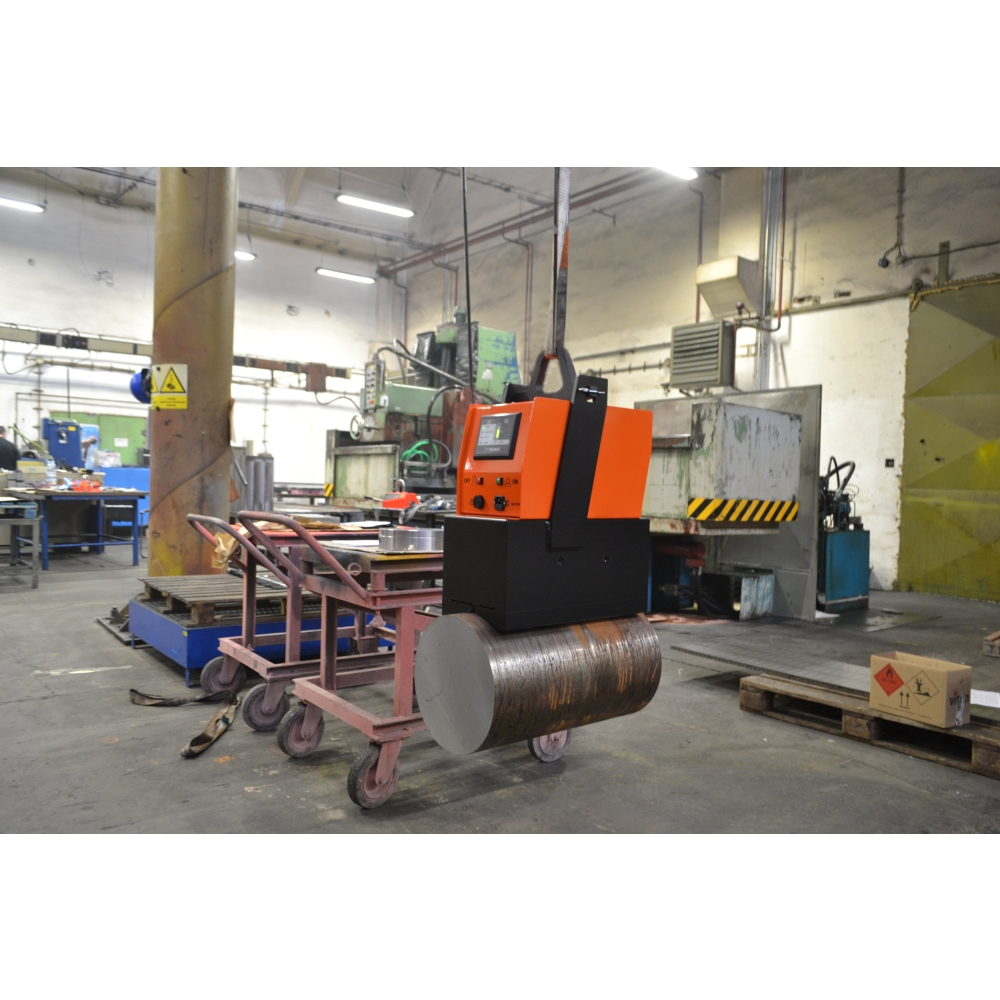

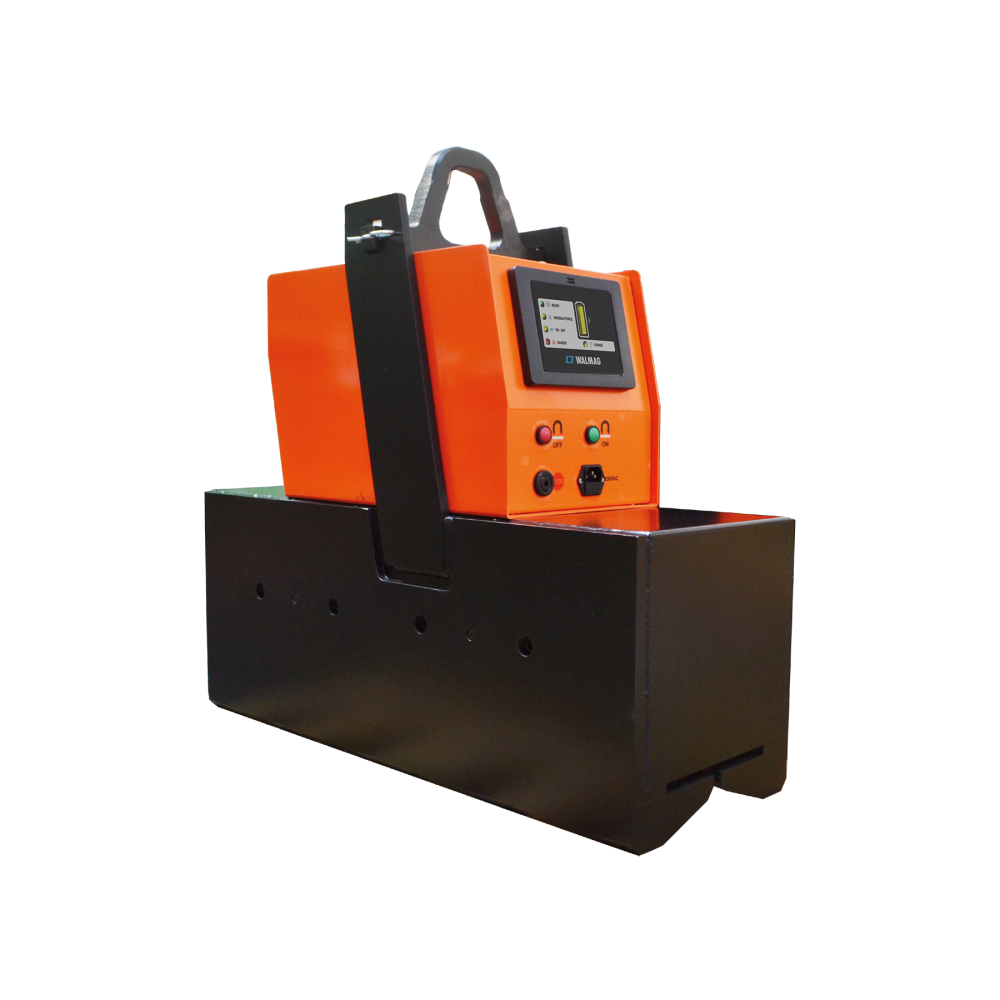

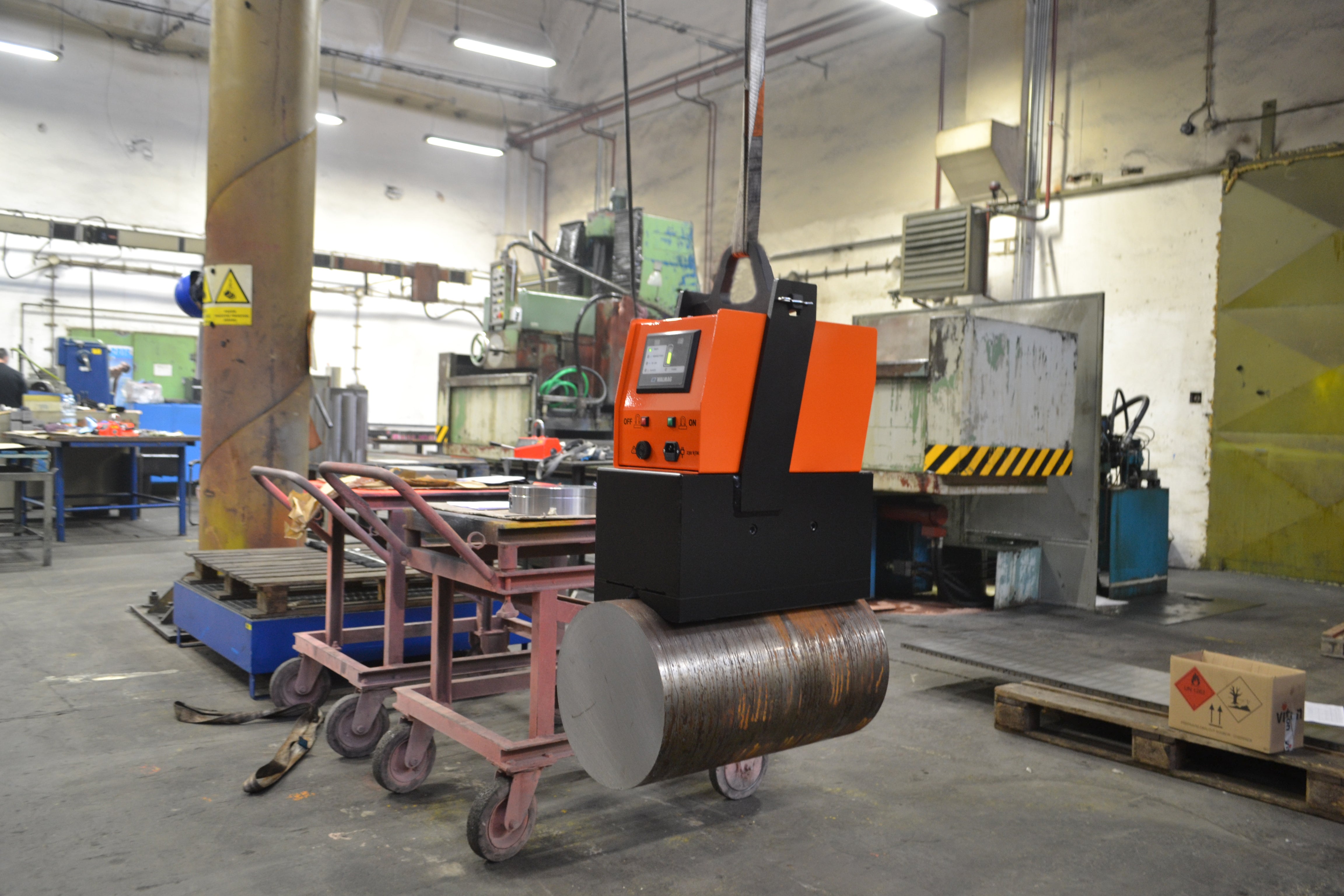

Zdjęcie główne pokazuje BMP z biegunami pryzmatycznymi. Dodatkowe zdjęcie przedstawia podnoszenie pełnej stalowej kulatyny.
Potrzebujesz doboru BMP?
Podaj masę, długość, średnicę lub wymiary przekroju, grubość ścianki rury oraz stan powierzchni.
Zapytaj CECHO o BMP →Dobór techniczny: +48 692 943 742- Opis produktu
BMP — najważniejsze informacje
DOR — OKRĄGŁE1,13–2,26 tPłaskie: 1,8–3,6 t
STEROWANIEPilot IR do 10 mObsługa także przyciskami
AKUMULATOR12 V / 75 AhDo 8 h przy cyklu 50%
WSPARCIE CECHODobór i serwisKontakt z technikiem →
RURY, KULATYNA I PROFILE STALOWE
BMP — chwyt magnetyczny dopasowany do okrągłego przekroju.

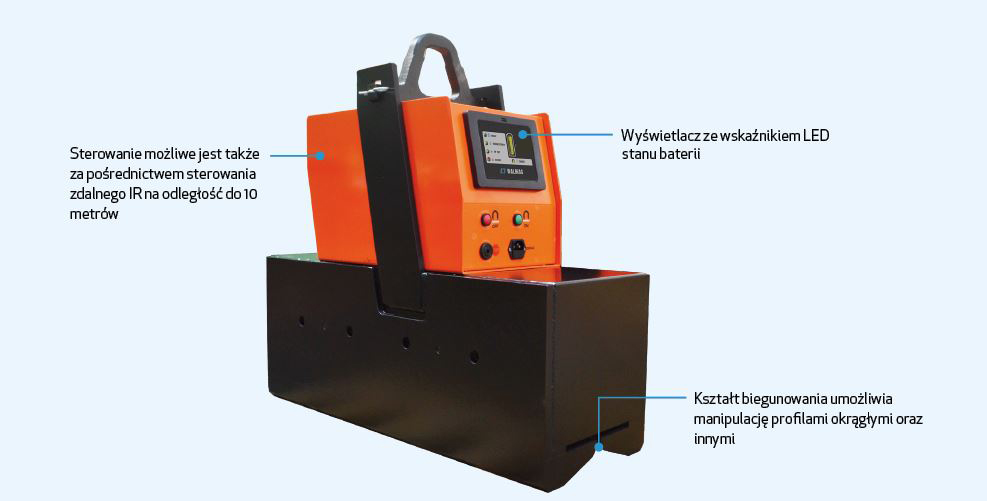

WALMAG BMP jest elektromagnesem bateryjnym z biegunami pryzmatycznymi. Służy do manipulacji ferromagnetyczną kulatyną, rurami i profilami w magazynach hutniczych oraz zakładach produkcyjnych. Może pracować również z materiałem płaskim, kątownikami i innymi profilami po sprawdzeniu warunków chwytu.
Wbudowany akumulator 12 V / 75 Ah umożliwia pracę bez przewodu zasilającego prowadzonego do magnesu. Producent podaje do 8 godzin przy cyklu pracy 50%. Uchwytem steruje się przyciskami lub pilotem podczerwieni IR do 10 m.
Stan akumulatora pokazuje wskaźnik LED. Alarm optyczny i akustyczny sygnalizuje niski poziom energii, a zabezpieczenia obejmują ochronę przed niezamierzonym wyłączeniem podczas podnoszenia i podwójne potwierdzenie zwolnienia ładunku. Karta techniczna podaje maksymalną temperaturę materiału 50°C oraz współczynnik bezpieczeństwa 2:1.
DANE TECHNICZNE

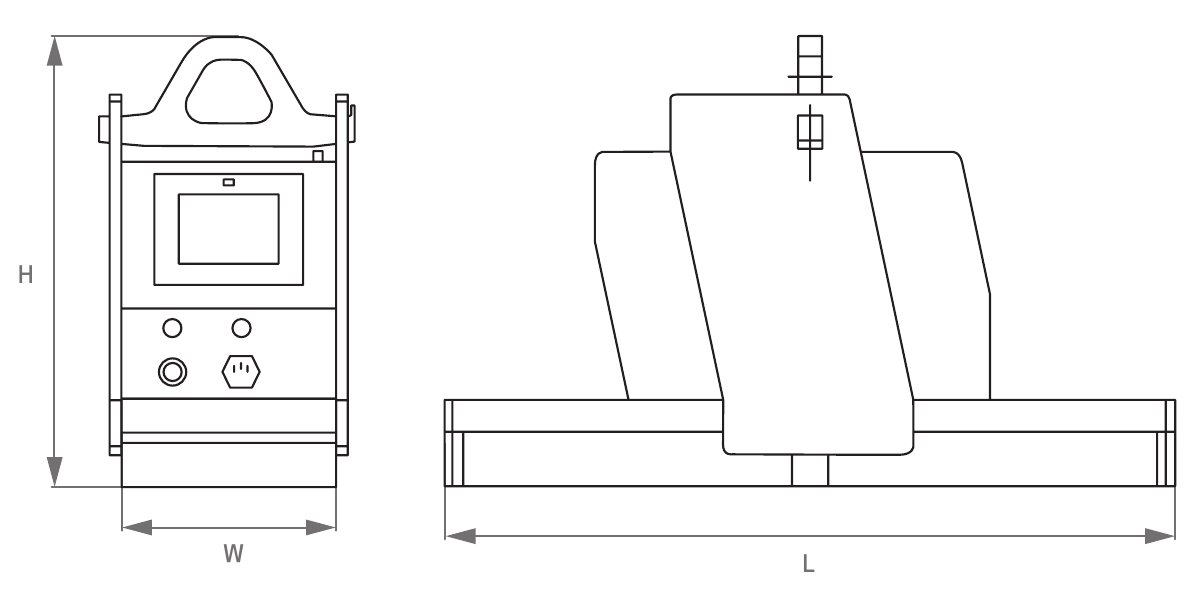

Rysunek i parametry uchwytu BMP
Wybierz udźwig właściwy dla kształtu materiału. Dla rur uwzględnij również grubość ścianki i rzeczywisty kontakt biegunów.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

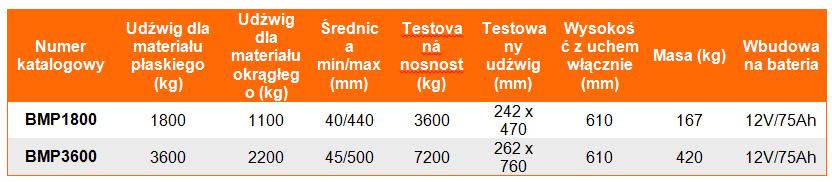

| Typ | DOR — płaskie (t) | DOR — okrągłe (t) | Ø min.–maks. (mm) | Podstawa W × L (mm) | H (mm) | Masa (kg/szt.) | Akumulator |
|---|---|---|---|---|---|---|---|
| BMP1800 | 1,8 | 1,13 | 40–440 | 242 × 470 | 659 | 167 | 12 V / 75 Ah |
| BMP3600 | 3,6 | 2,26 | 45–500 | 263 × 764 | 713 | 420 | 12 V / 75 Ah |
DOR nominalny w tonach, średnice i wymiary w mm, masa własna w kg/szt. Wymiary według karty technicznej PDF producenta. Współczynnik bezpieczeństwa nie upoważnia do przekraczania DOR. Źródło: karta techniczna WALMAG BMP (PDF) ↗.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać BMP do rury lub pręta?
Do doboru potrzebne są dane przekroju, materiału i stanowiska pracy.
Masa i powierzchnia
Porównaj masę z limitem właściwym dla materiału okrągłego lub płaskiego. Korozja, zgorzelina, nierówności i szczelina powietrzna wpływają na chwyt. Korzystaj z tabeli doboru, która uwzględnia stan powierzchni i grubość materiału.
Zasilanie i warunki pracy
Uwzględnij temperaturę do 50°C, cykl pracy, możliwość ładowania i widoczność odbiornika IR. Udźwig urządzenia podnoszącego musi obejmować także masę BMP: 167 lub 420 kg. Stosuj zasady obsługi i kontroli akumulatora z instrukcji.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Korzystaj z instrukcji właściwego wykonania BMP, karty technicznej oraz tabeli doboru. Przy rurach przekaż dane ścianki i gatunku stali do sprawdzenia. Otwórz tabelę doboru udźwigu BMP (PDF) ↗.
Karta techniczna producenta ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj powierzchnie biegunów i ich zużycie, ucho, korpus, akumulator, ładowarkę oraz działanie sygnalizacji i blokady zwolnienia. Nie ignoruj alarmu niskiego poziomu energii. Uszkodzenie lub nieprawidłowe działanie wymaga wyłączenia uchwytu z użytkowania.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy BMP3600 podnosi okrągły materiał o masie 3,6 t?
Nie. DOR 3,6 t dotyczy materiału płaskiego. Nominalny DOR BMP3600 dla materiału okrągłego wynosi 2,26 t; trzeba dodatkowo potwierdzić średnicę, grubość, powierzchnię i pozostałe warunki pracy.
Czy podana średnica wystarczy do doboru BMP do rury?
Nie. Potrzebne są także grubość ścianki, długość, masa, gatunek stali i stan powierzchni. Rura i pełny pręt o tej samej średnicy mają inne warunki obwodu magnetycznego.
Jak długo BMP pracuje na akumulatorze?
Producent podaje do 8 godzin przy cyklu pracy 50%. Należy przestrzegać instrukcji, wskazań naładowania i sygnalizacji alarmowej.
Jakie informacje przesłać do wyceny?
Podaj kształt, masę, długość, średnicę lub przekrój, grubość ścianki, gatunek stali, temperaturę i stan powierzchni. Dołącz zdjęcia ładunku oraz stanowiska.
DOBÓR I KONTAKT Z CECHO
Dobierz BMP do przekroju ładunku.
Prześlij dane pręta, rury lub profilu. Dobierzemy wykonanie BMP i sprawdzimy warunki magnetycznego chwytu.
Wyślij zapytanie o BMP →
Zdjęcia ładunku, powierzchni chwytania i stanowiska możesz przesłać e-mailem.
