Elektropermanentny uchwyt magnetyczny NEO EP
Producent: WALMAG Magnetics · dobór i dystrybucja: CECHO.
WALMAG · UCHWYT ELEKTROPERMANENTNY
Elektropermanentny uchwyt magnetyczny NEO EP do częstego podnoszenia ferromagnetycznych blach, wypałek, odkuwek i części maszyn. Zasilanie służy do włączenia i wyłączenia; podczas transportu ładunek utrzymują magnesy trwałe. Cztery wykonania o DOR dla materiału płaskiego od 0,3 do 4 t.
0,3–4 tDOR dla materiału płaskiego4 wykonania NEO EP

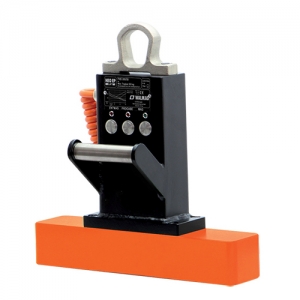

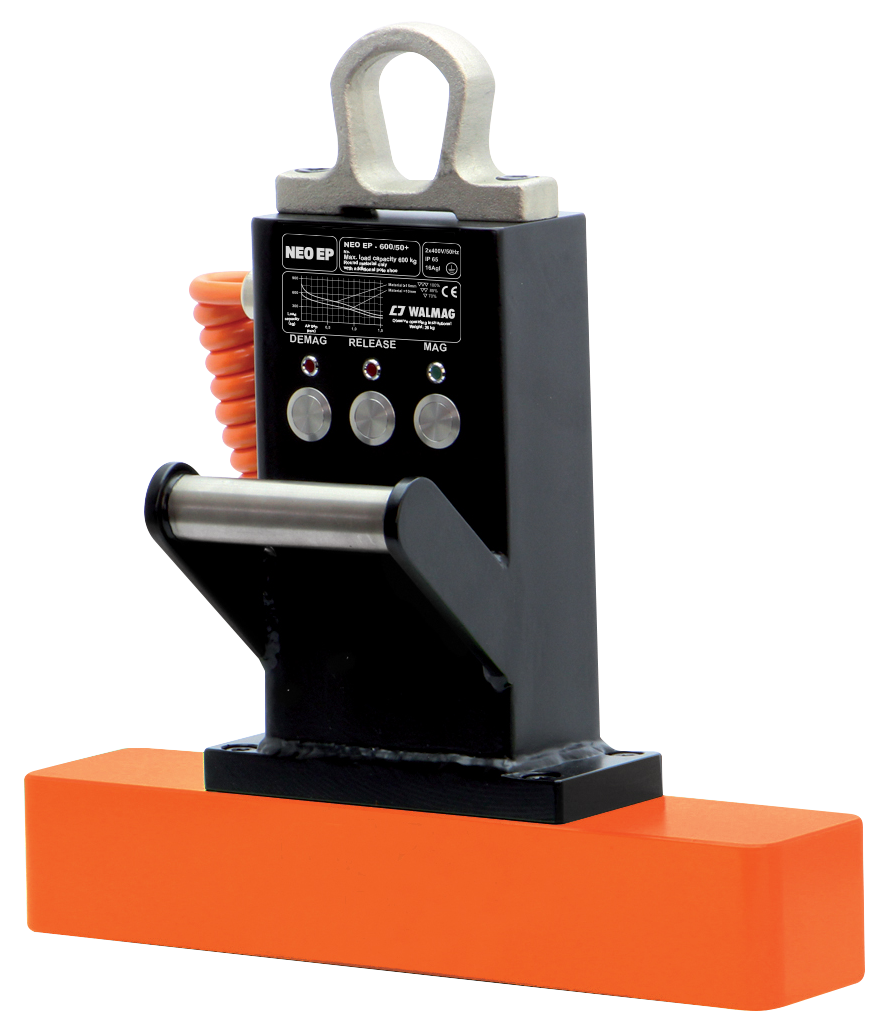

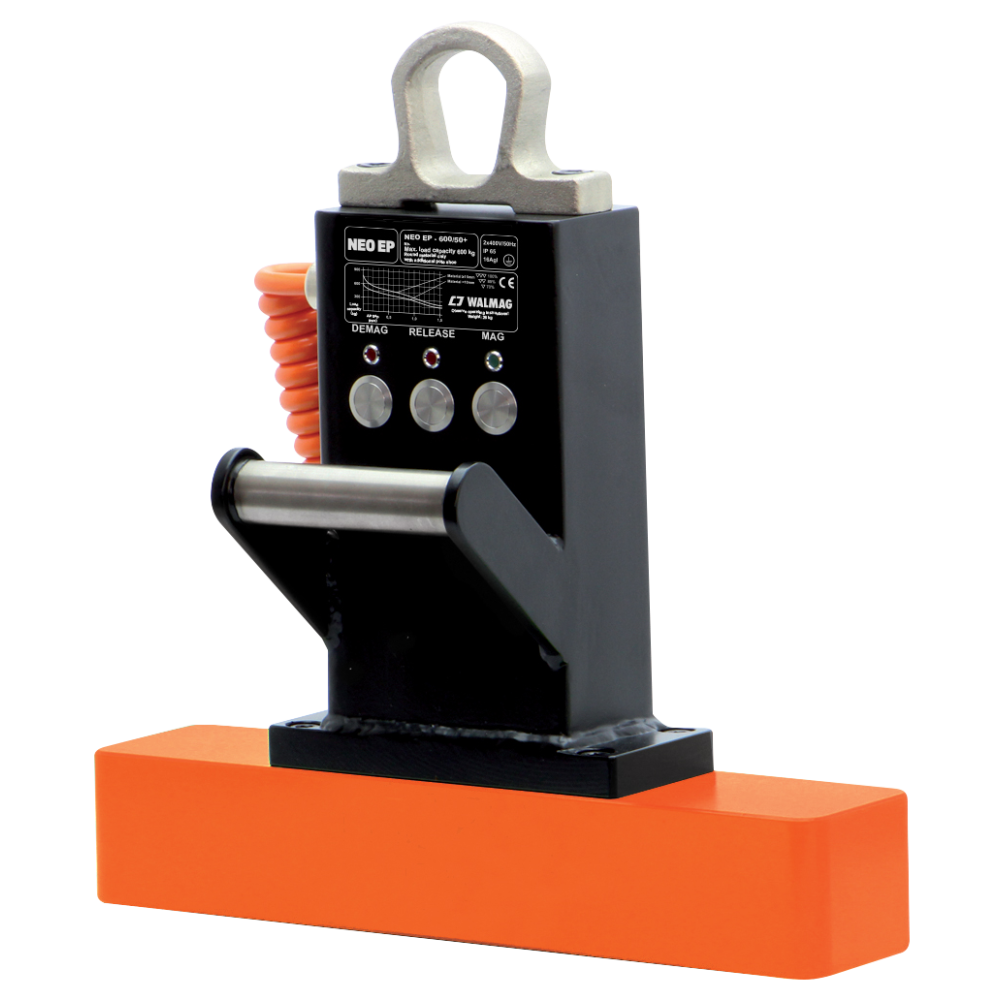

Zdjęcie przedstawia wykonanie NEO EP 600; pozostałe modele różnią się gabarytami i układem biegunów.
Potrzebujesz doboru magnesu NEO EP?
Podaj masę, wymiary, grubość, gatunek i temperaturę materiału oraz wymagane sterowanie.
Zapytaj CECHO o NEO EP →Dobór techniczny: +48 692 943 742- Opis produktu
NEO EP — najważniejsze informacje
DOR — PŁASKIE0,3–4 t4 wykonania
TECHNOLOGIAElektropermanentnaPrąd przy przełączaniu
TEMPERATURADo 80°CTemperatura materiału
WSPARCIE CECHODobór i serwisKontakt z technikiem →
CZĘSTE PODNOSZENIE DETALI FERROMAGNETYCZNYCH

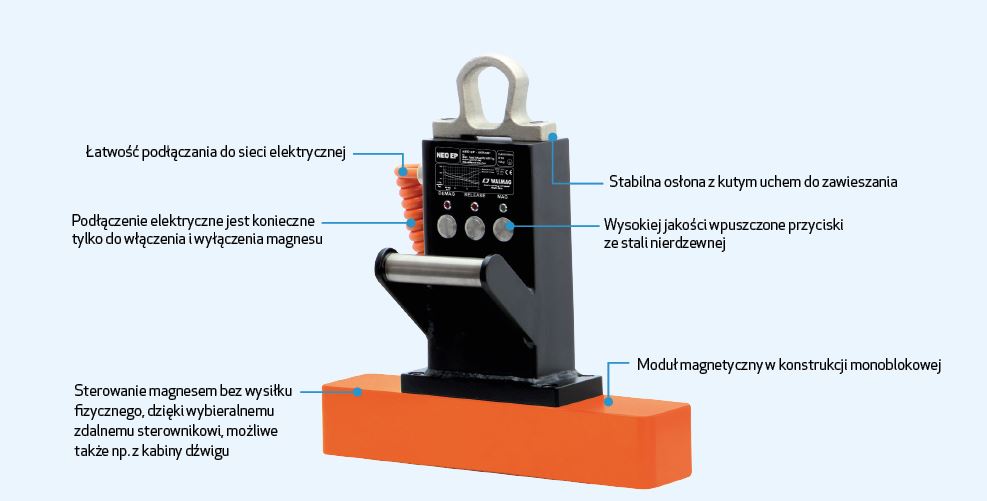

NEO EP — sterowanie elektryczne, trzymanie magnesem trwałym.
WALMAG NEO EP sprawdza się przy powtarzalnej obsłudze blach, wypałek, odlewów, odkuwek i części maszyn. Operator przełącza magnes przyciskami, bez ręcznego przestawiania dźwigni. Producent podaje cykl pracy 100% i współczynnik bezpieczeństwa 3:1.
Energia elektryczna jest potrzebna do aktywacji i dezaktywacji. Po prawidłowym włączeniu podtrzymanie chwytu nie wymaga ciągłego zasilania. Nie zwalnia to z doboru magnesu do rzeczywistego materiału i warunków kontaktu. Sterowanie zdalne i regulacja siły magnetycznej do pojedynczych blach są opcjami, które należy uzgodnić przy zamówieniu.

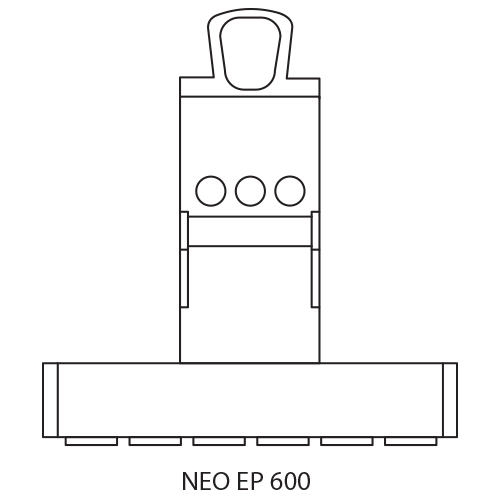

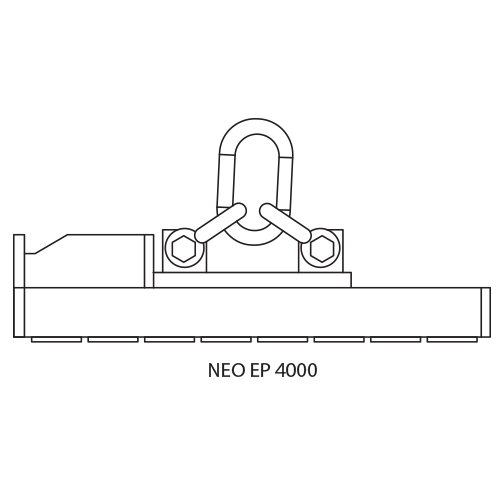

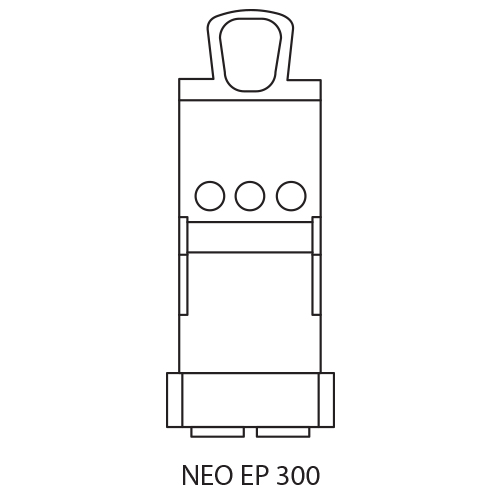

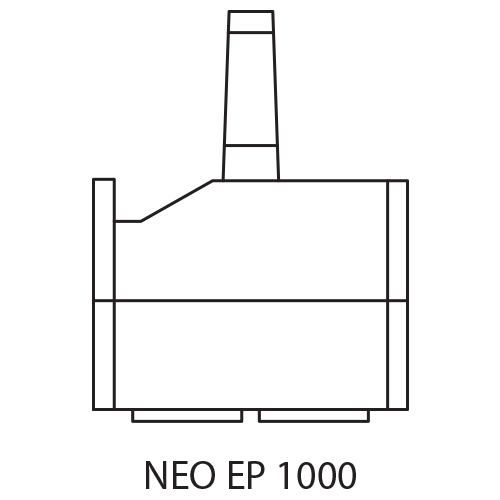

NEOSQ300 służy do mniejszych detali, NEOSQ600 ma wydłużoną powierzchnię chwytania do dłuższych elementów i profili, NEOSQ1000 do grubszych blach, wypałek i narzędzi, a NEOSQ4000 do dużych detali, m.in. przy stanowiskach cięcia plazmowego.
DANE TECHNICZNE
Budowa i parametry NEO EP
Cztery wykonania z aktualnej karty producenta. DOR nominalny wymaga zgodnych warunków materiału i chwytu.
Powiększ zdjęcie ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR — płaskie (t) | W (mm) | L (mm) | H (mm) | Liczba biegunów | Biegun (mm) | Powierzchnia W × L (mm) | Masa (kg/szt.) |
|---|---|---|---|---|---|---|---|---|
| NEOSQ300 | 0,3 | 164 | 164 | 420 | 4 | 50 x 50 | 116 x 116 | 23 |
| NEOSQ600 | 0,6 | 95 | 420 | 450 | 6 | 50 x 50 | 52 x 372 | 31 |
| NEOSQ1000 | 1 | 228 | 228 | 295 | 4 | 80 x 80 | 172 x 172 | 39 |
| NEOSQ4000 | 4 | 228 | 783 | 295 | 16 | 80 x 80 | 172 x 724 | 132 |
DOR podano w tonach dla materiału płaskiego. Wymiary i wielkości biegunów w mm, masa własna w kg/szt. W × L oznacza wymiary powierzchni magnetycznej; W, L, H w tabeli dotyczą gabarytów urządzenia. Źródło: karta techniczna WALMAG NEO EP ↗.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać wykonanie NEO EP?
Dobór obejmuje ładunek, powierzchnię magnetyczną i stanowisko pracy.
Wykonanie magnesu
Porównaj rozmiar i kształt powierzchni chwytania z detalem. Sprawdź środek ciężkości, temperaturę materiału do 80°C oraz udźwig całego urządzenia podnoszącego z masą magnesu.
Zasilanie i sterowanie
Ustal dostępne zasilanie, sposób prowadzenia przewodu i pozycję operatora. Pilot oraz regulację siły do pojedynczych blach zamawia się jako opcje; potwierdź właściwe wykonanie dla stanowiska.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Zapoznaj się z dokumentacją właściwego wykonania NEO EP oraz warunkami dopuszczalnego udźwigu dla danego materiału. Karta techniczna producenta jest dostępna poniżej. Instrukcję użytkowania dopasuj do numeru i wyposażenia urządzenia.
Karta techniczna producenta ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj powierzchnię biegunów, ucho, korpus, przewód oraz elementy sterowania zgodnie z instrukcją. Uszkodzenie lub nieprawidłowy chwyt wymaga wyłączenia urządzenia i oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy NEO EP potrzebuje prądu przez cały czas podnoszenia?
Nie. Energia jest potrzebna do włączenia i wyłączenia magnesu. Po prawidłowej aktywacji chwyt podtrzymują magnesy trwałe.
Czy pilot jest wyposażeniem standardowym?
Sterowanie zdalne jest opcją. Podobnie regulację siły magnetycznej do manipulowania pojedynczymi blachami trzeba uzgodnić przy doborze.
Czy NEO EP 4 t podniesie każdy detal o tej masie?
Nie. DOR nominalny dotyczy odpowiednich warunków materiału i kontaktu. Grubość, gatunek stali, stan powierzchni, geometria i temperatura wpływają na możliwy udźwig.
Jakie informacje przesłać do wyceny?
Podaj model lub masę, wymiary, grubość i gatunek stali, temperaturę, stan powierzchni, rodzaj stanowiska, dostępne zasilanie oraz potrzebę sterowania zdalnego.
DOBÓR I KONTAKT Z CECHO
Dobierz NEO EP do swoich detali.
Prześlij dane detalu i stanowiska. CECHO pomoże dobrać powierzchnię chwytania, wykonanie i sposób sterowania NEO EP.
Wyślij zapytanie o NEO EP →
Zdjęcia detalu, powierzchni chwytania i stanowiska możesz przesłać e-mailem.
