Nowość
Hak automatyczny otwierany zdalnie levo pewag
Producent: pewagDystrybucja i dobór: CECHO

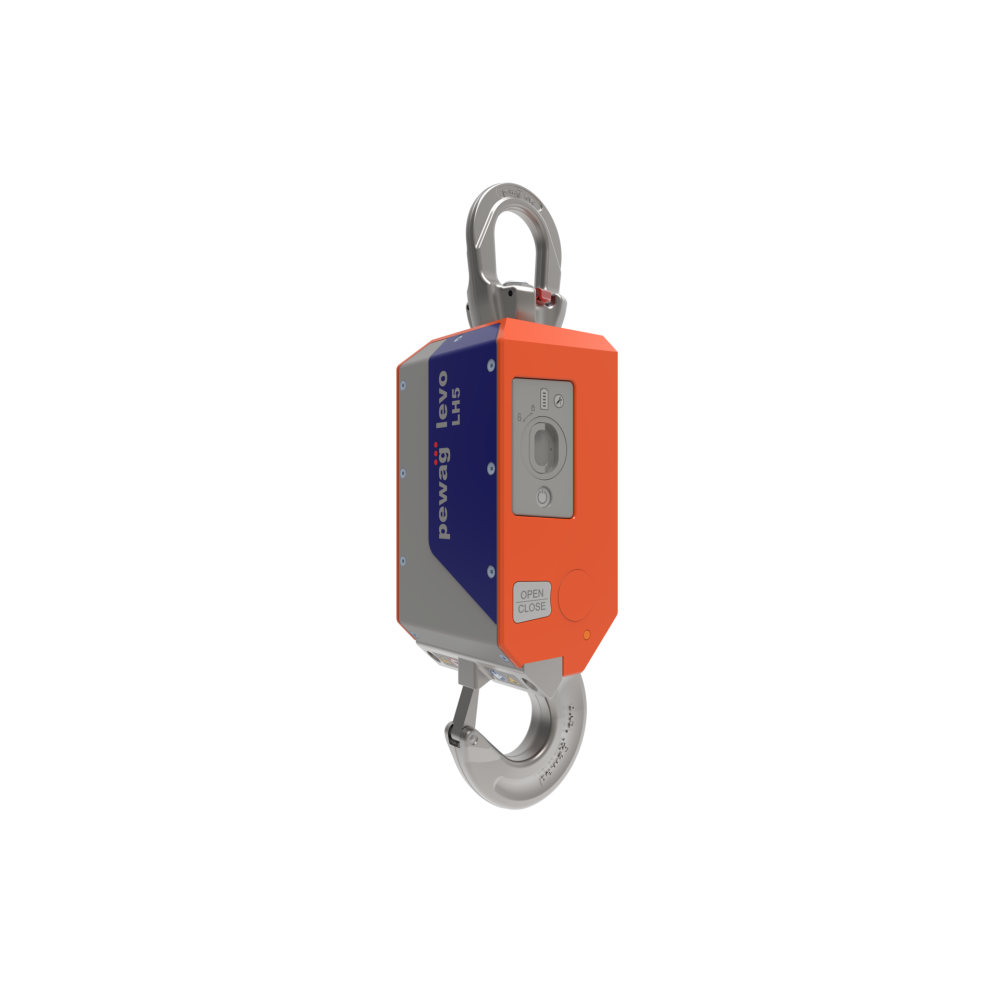

PEWAG LEVO LH5 · ZDALNE OTWIERANIE I ZAMYKANIE

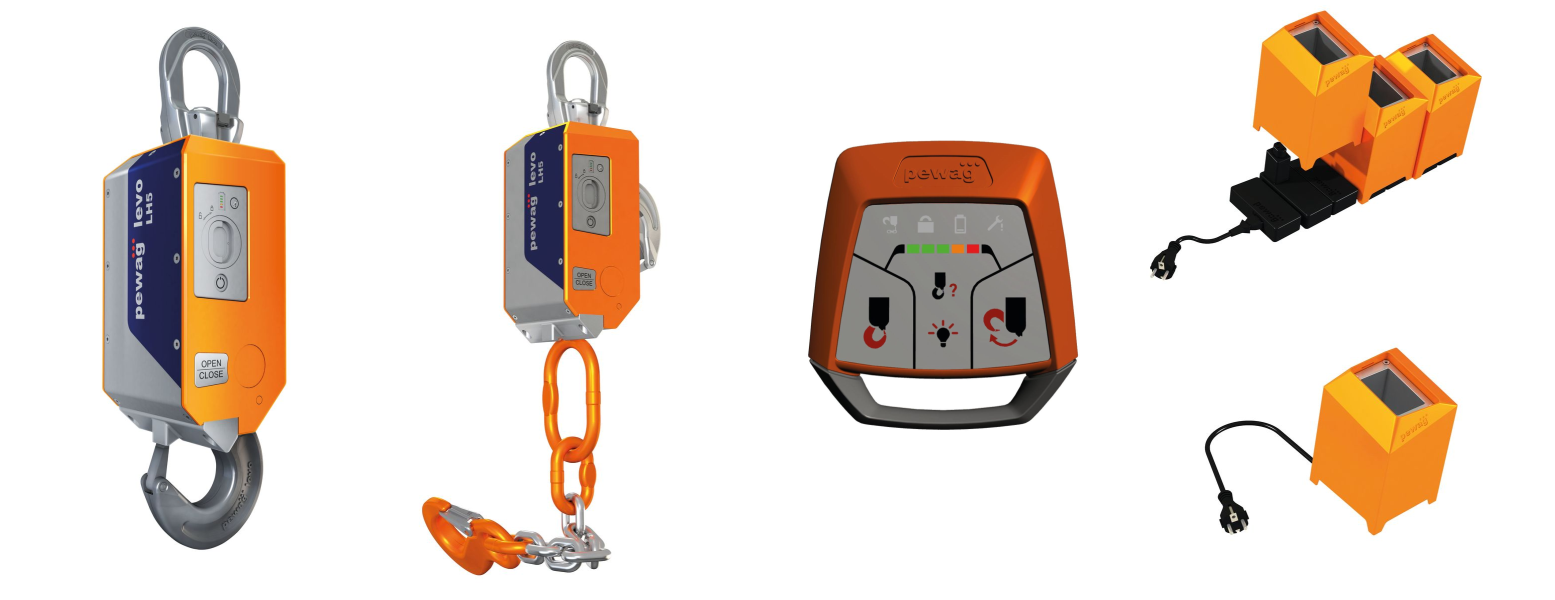

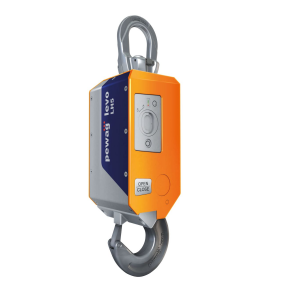

pewag levo LH5 to hak automatyczny o DOR 5 t, otwierany i zamykany radiowo z odległości do 100 m. Ułatwia odczepianie odstawionego ładunku w miejscach trudno dostępnych i ogranicza potrzebę podchodzenia hakowego do zawiesia. Opcjonalny magnes pomaga zdalnie podchwycić ferromagnetyczne ogniwo.
5 tDOR pojedynczego haka LH51 wykonanie w tabeli producenta

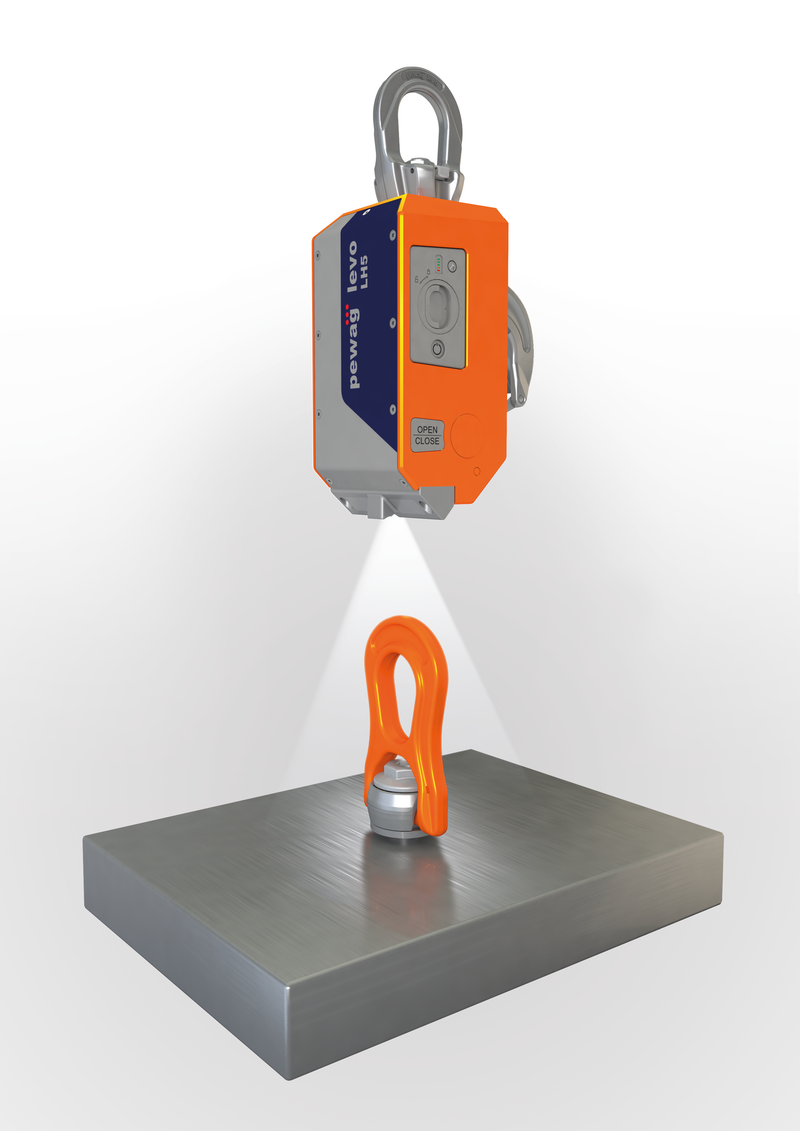

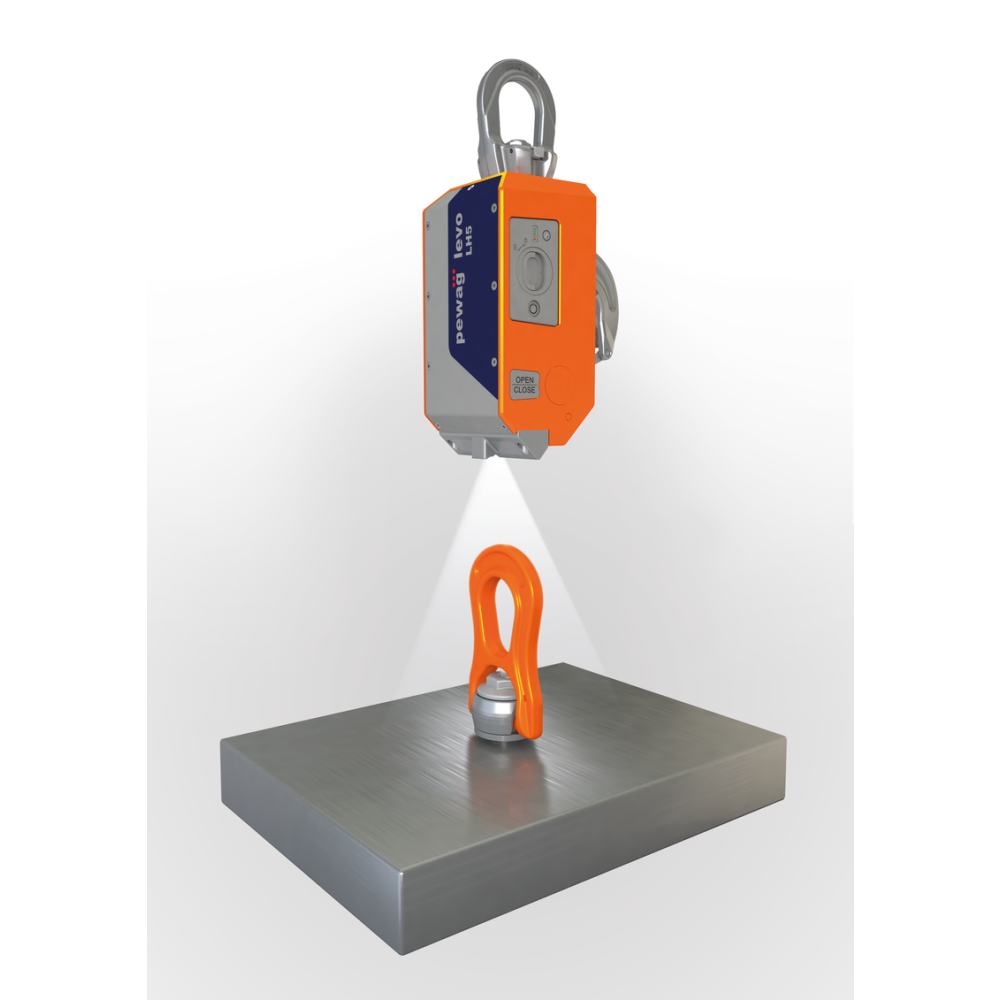

Galeria przedstawia LH5 oraz wariant z opcjonalnym oświetleniem. Punkt podnoszenia na ilustracji zastosowania jest odrębnym elementem.
Potrzebujesz doboru levo LH5?
Podaj masę i rodzaj ładunku, wymiary ogniwa lub punktu podnoszenia, liczbę haków oraz warunki pracy.
Zapytaj CECHO o levo LH5 →Dobór techniczny: +48 692 943 742- Opis produktu
Hak automatyczny pewag levo LH5 — najważniejsze informacje
DOR LH55 tMasa własna ok. 20 kg
STEROWANIEDo 100 mPilot radiowy
TEMPERATURA−20 do +60°CTemperatura otoczenia
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
SUWNICE, PRZEŁADUNEK I TRUDNO DOSTĘPNE MIEJSCA
levo LH5 — odczepianie ładunku z bezpiecznej odległości.
pewag levo LH5 pracuje pomiędzy hakiem urządzenia podnoszącego a ładunkiem lub zawiesiem. Mechanizm otwierania i zamykania obsługuje się pilotem radiowym albo przyciskiem na korpusie. Rozwiązanie pomaga przy przeładunku długich elementów, obsłudze kontenerów i odkładaniu wyrobów w miejscach, do których dostęp hakowego jest utrudniony.
Aktualna karta producenta podaje zasięg do 100 m oraz możliwość obsługi do 20 haków jednym pilotem. Rzeczywisty zasięg zależy od warunków; operator powinien mieć bezpośredni kontakt wzrokowy z ładunkiem. System korzysta z wymiennego akumulatora litowo-jonowego ładowanego w dedykowanej stacji levo.
Dostępne opcje obejmują magnes pozycjonujący i oświetlenie. Magnes pomaga podchwycić ferromagnetyczne ogniwo zawiesia lub właściwy punkt podnoszenia, aby następnie zamknąć hak. Ładunek przenosi zamknięty hak — nie wolno podnosić go samym modułem magnetycznym.
levo safety feature uniemożliwia niezamierzone otwarcie LH5 przy obciążeniu od 0,02 t. To funkcja zabezpieczająca, a nie zgoda na otwieranie obciążonego haka. Najpierw odstaw i ustabilizuj ładunek, następnie odciąż i otwórz hak.
Zobacz film pewag po polsku: haki sterowane radiowo levo LH5 ↗
DANE TECHNICZNE PEWAG

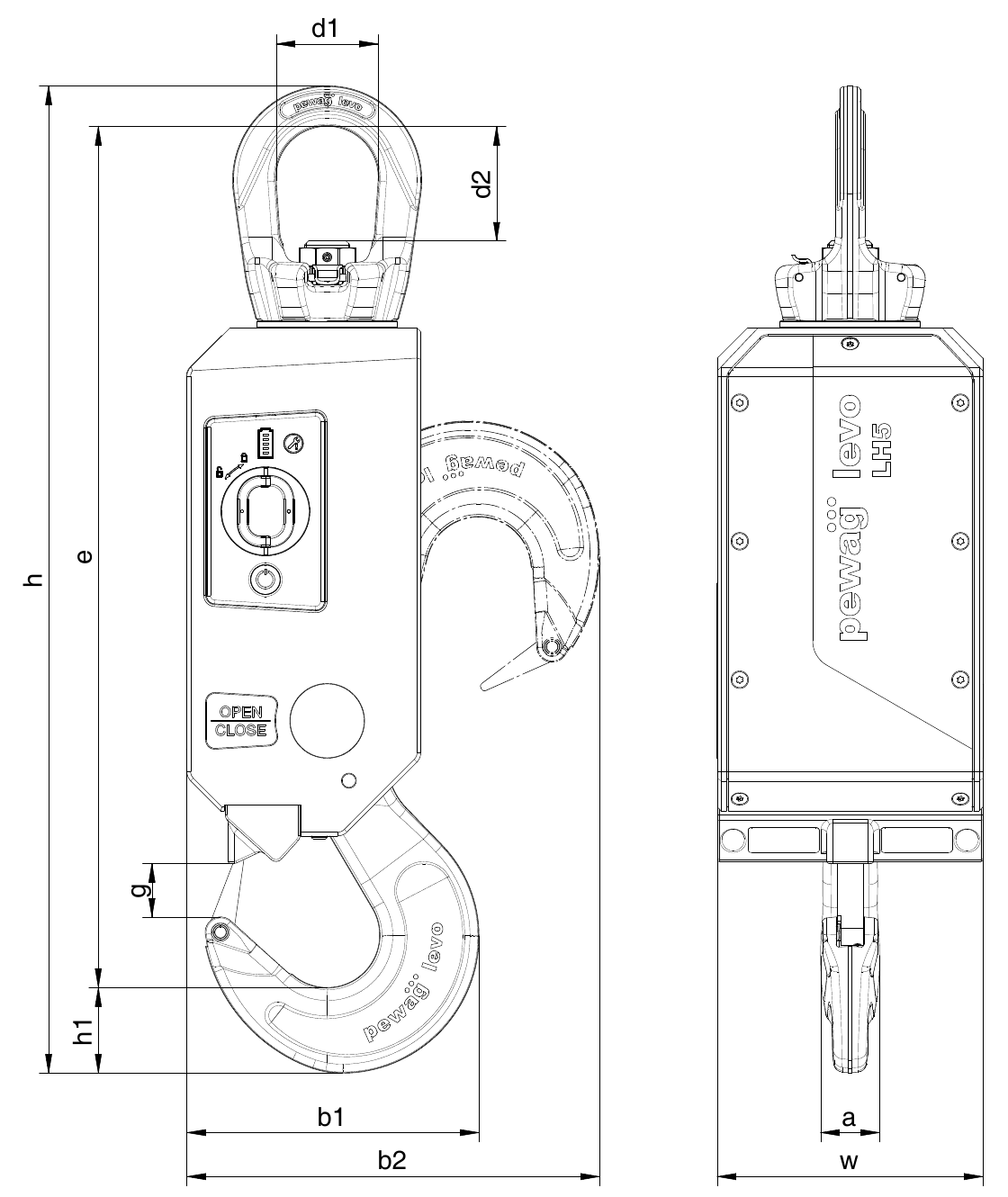

Rysunek i parametry levo LH5
Dane dotyczą modelu LH5 o DOR 5 t. Wymiary sprawdź wraz z geometrią współpracującego ogniwa i haka suwnicy.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR (t) | e (mm) | a (mm) | b1 (mm) | b2 (mm) | d (mm) | d1 (mm) | d2 (mm) | g (mm) | h (mm) | h1 (mm) | w (mm) | Masa (kg/szt.) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LH5 | 5 | 460 | 32 | 156 | 220 | 35 | 54 | 61 | 22 | 528 | 46 | 142 | 20 |
DOR w t, wymiary w mm, masa w kg/szt. Dane według aktualnej karty LH5 i katalogu pewag levo (maj 2025, s. 4). Wymiar g wynosi 22 mm. Nie stosuj parametrów LH8, LH16 lub LH32 do modelu LH5. Źródło: karta producenta pewag levo LH5 ↗.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać hak automatyczny levo LH5?
Poza masą sprawdź połączenia, układ haków oraz organizację stanowiska.
Sterowanie i wyposażenie
Określ liczbę haków, potrzebę wspólnego sterowania oraz wybór magnesu i oświetlenia. Przy kilku hakach trzeba obliczyć rozkład obciążeń i dobrać cały układ. Suma nominalnych DOR nie zastępuje takiego doboru.
Warunki pracy
Zestaw podstawowy pracuje przy temperaturze otoczenia −20 do +60°C. Obciążenie ma działać pionowo, bez szarpnięć i uderzeń. Ładowarkę stosuje się w pomieszczeniu, w temperaturze pokojowej, z ochroną przed wilgocią. System nie jest przeznaczony do stref zagrożonych wybuchem.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Korzystaj z instrukcji właściwego wykonania LH5, pilota oraz osprzętu. Aktualny katalog pewag levo (EN, s. 4) ↗ podaje dane LH5; wymagania dla grupy urządzeń i komponentów, m.in. EN 13155, opisano w części dotyczącej norm. Obsługa wymaga przeszkolenia i znajomości instrukcji.
Instrukcja i dokumentacja producenta ↗Karta levo LH5 i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Przed użyciem sprawdzaj korpus, zawieszenie, hak, zapadkę, akumulator, sygnalizację oraz działanie otwierania i zamykania. Przestrzegaj terminów przeglądów. Naprawy i doposażanie w moduły wykonuje producent lub upoważniony przez niego serwis; w CECHO uzgodnisz sposób obsługi urządzenia.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy magnes opcjonalny służy do podnoszenia ładunku?
Nie. Magnes pomaga zdalnie podchwycić i ustawić ogniwo. Ładunek można podnosić dopiero po jego prawidłowym osadzeniu w zamkniętym haku.
Ile haków można obsługiwać jednym pilotem?
Aktualna karta LH5 podaje do 20 haków. Wymaga to właściwego sparowania i konfiguracji oraz doboru całego układu do rozkładu obciążeń.
Czy można otworzyć hak, zanim ładunek zostanie odstawiony?
Nie. Najpierw odstaw i zabezpiecz ładunek przed przewróceniem, zsunięciem i upadkiem. Dopiero po odciążeniu można otworzyć hak. LH5 ma dodatkową blokadę niezamierzonego otwarcia przy obciążeniu od 0,02 t.
Jakie informacje przesłać do wyceny?
Podaj masę i gabaryty ładunku, geometrię punktów podnoszenia, liczbę haków, wymagany zasięg, temperaturę otoczenia i potrzebne opcje magnesu lub oświetlenia.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz LH5 do swojego procesu przeładunku.
Prześlij opis cyklu pracy i zdjęcia połączeń. Dobierzemy LH5, sposób sterowania oraz wyposażenie do Twojego stanowiska.
Wyślij zapytanie o levo LH5 →
Zdjęcia punktów podnoszenia i stanowiska możesz przesłać e-mailem.
