Strona główna » Produkty » Uchwyty, Chwytaki » Uchwyt do bezpiecznego podnoszenia i przemieszczania poziomych beczek stalowych VSHW

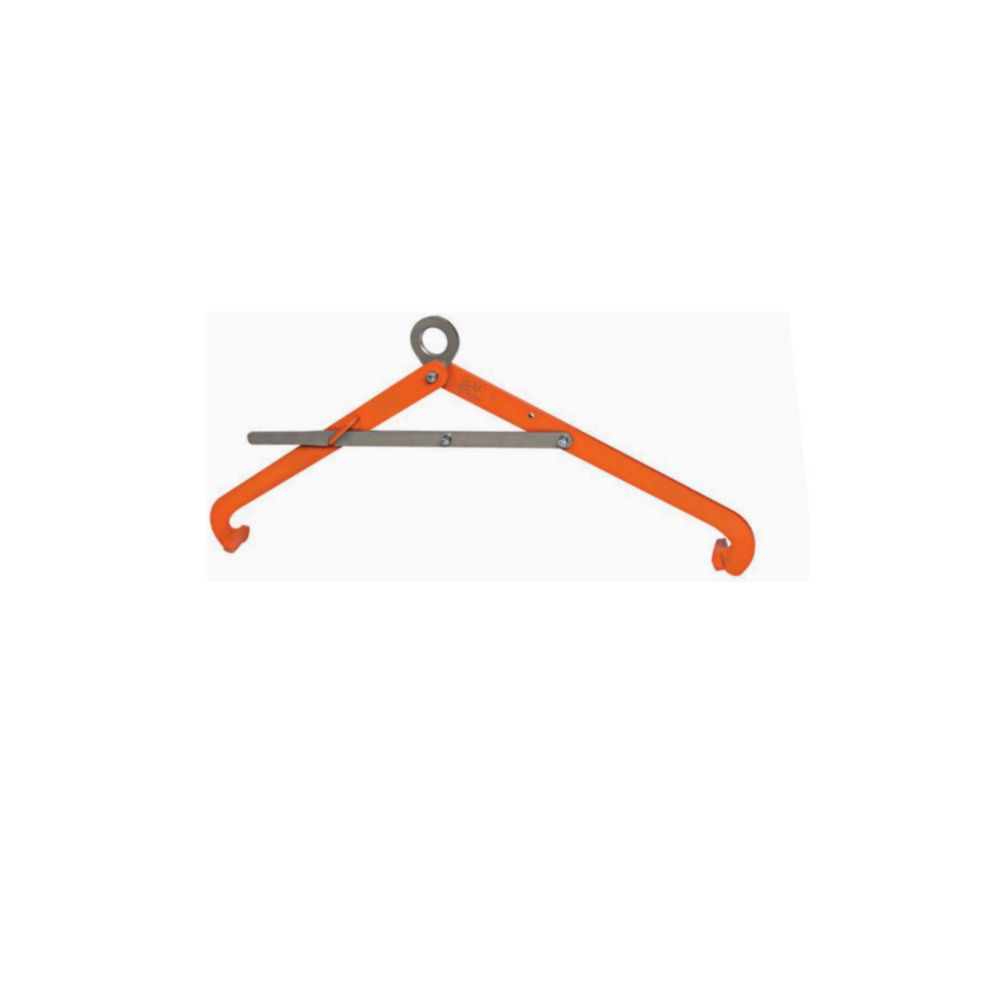

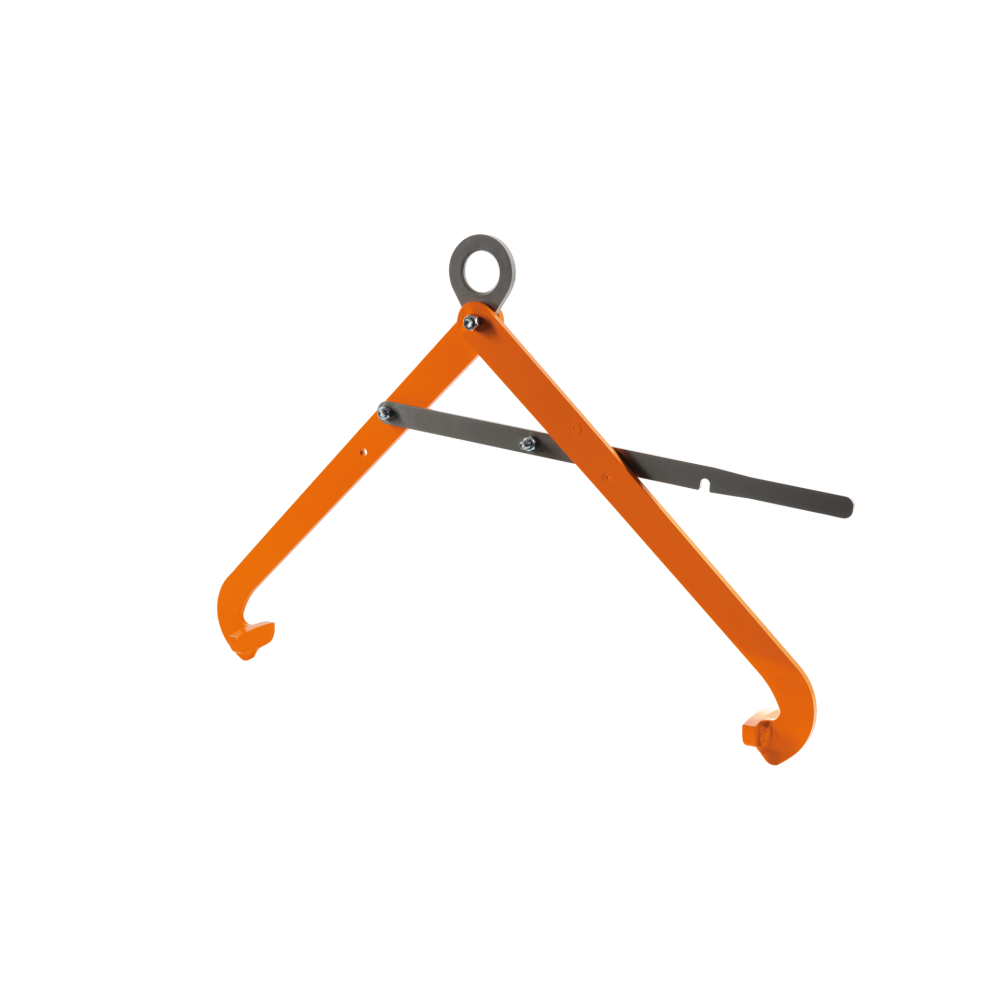

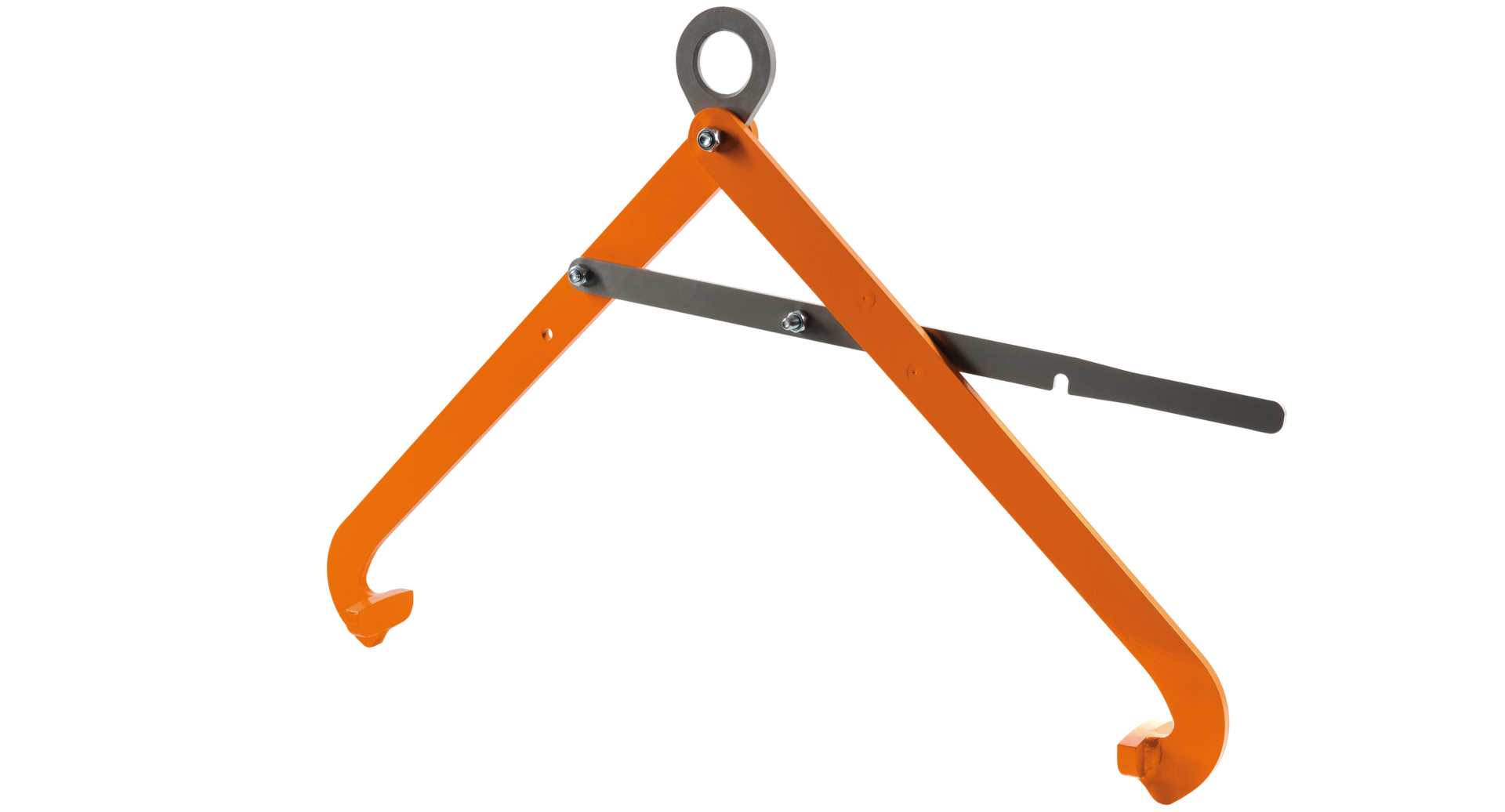

Uchwyt do bezpiecznego podnoszenia i przemieszczania poziomych beczek stalowych VSHW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG peCLAMP · BECZKI STALOWE · TRANSPORT W POZIOMIE
Uchwyt do podnoszenia, przemieszczania i opuszczania leżących beczek stalowych. Obejmuje obrzeża na obu końcach beczki; pracuje jako jeden kompletny uchwyt.
0,6 tDOR pojedynczego uchwytu1 wykonanie w tabeli producenta
Potrzebujesz doboru uchwytu do beczek VSHW?
Podaj masę pełnej beczki, odległość między obrzeżami i ich zdjęcia. Pomożemy dobrać VSHW do transportu poziomego.
Zapytaj CECHO o VSHW →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do beczek pewag VSHW — najważniejsze informacje
ŁADUNEKLeżące beczki staloweTransport w poziomie
DOR UCHWYTU0,6 tRozstaw R 500–900 mm
MOCOWANIEZa dwa obrzeżaMasa 7 kg
WSPARCIE CECHODobór i przeglądyKontakt z technikiem →
UCHWYT DO TRANSPORTU BECZEK
Chwyt za oba końce leżącej beczki.
pewag VSHW służy do podnoszenia, przemieszczania i opuszczania stalowych beczek w pozycji poziomej. Dwa ramiona obejmują obrzeża po przeciwnych stronach beczki. Uchwyty VSHW stosuje się pojedynczo.
Model ma DOR 0,6 t i regulowany rozstaw chwytu R 500–900 mm. Udźwig dotyczy całej beczki wraz z zawartością. Przed użyciem należy potwierdzić prawidłowe zaczepienie obu szczęk i równowagę ładunku.
Do tego zastosowania dobieraj zamknięte beczki stalowe. Sprawdź konstrukcję, stan i wytrzymałość obu obrzeży. Zakres R określa odległość między miejscami chwytu — nie średnicę beczki.
DANE TECHNICZNE PEWAG

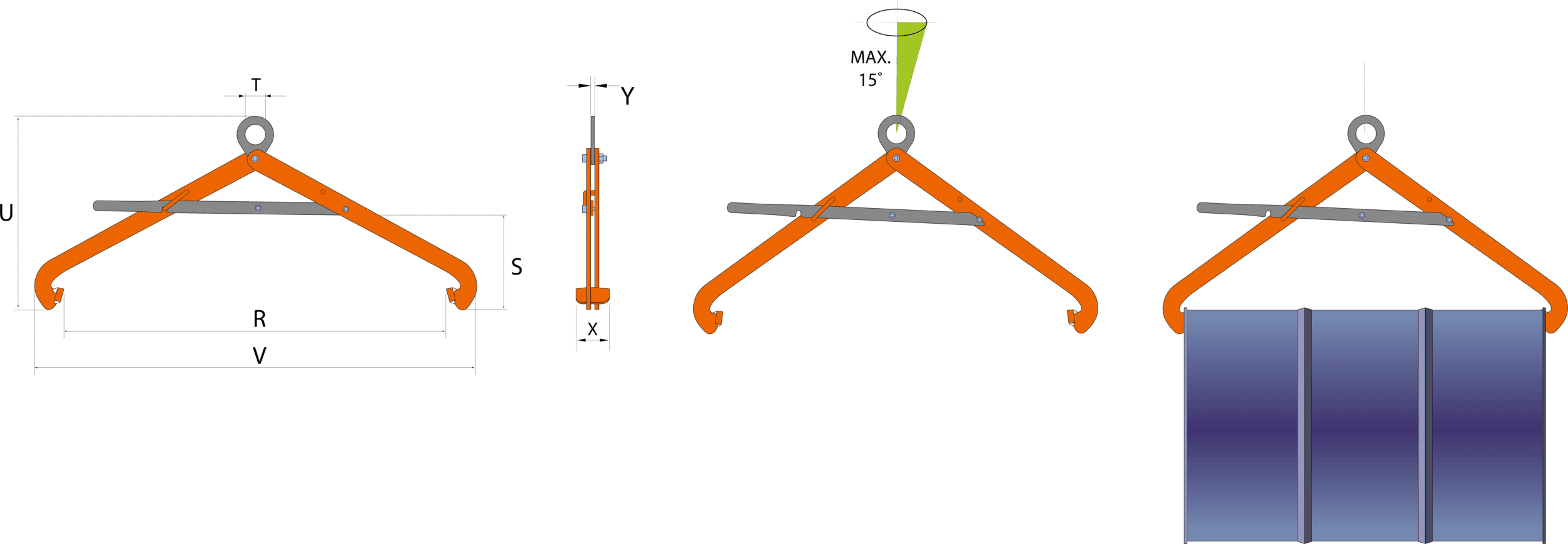

Rysunek wymiarowy i tabela VSHW
Parametry jednego kompletnego uchwytu do transportu leżącej beczki. R oznacza rozstaw między miejscami chwytu pokazanymi na rysunku.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

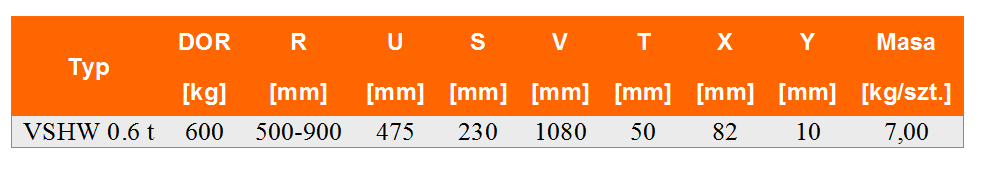

| Typ | DOR [t] | Rozstaw chwytu R [mm] | S [mm] | T [mm] | U [mm] | V [mm] | X [mm] | Y [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|
| VSHW 0.6 t | 0,6 | 500-900 | 230 | 50 | 475 | 1080 | 82 | 10 | 7 |
DOR w t; masa w kg/szt.; wymiary i rozstaw R w mm. DOR 0,6 t dotyczy całego uchwytu, nie każdego ramienia osobno. Źródło: karta producenta pewag VSHW ↗.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać VSHW do beczki leżącej?
Porównaj masę pełnej beczki, rozstaw obrzeży i ich konstrukcję.
Zaczepienie obu ramion
Użyj jednego kompletnego VSHW. Sprawdź, czy obie szczęki poprawnie obejmują obrzeża, a beczka pozostaje w równowadze. Nie obciążaj ucha poprzecznie ani nie podnoś za jedno ramię.
Warunki i odstawianie
Standardowy zakres temperatury wynosi od −40 do +100°C w normalnych warunkach atmosferycznych. Zacisk zwalniaj dopiero po stabilnym odstawieniu beczki i całkowitym odciążeniu zawiesia.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja pewag VKFW/VKHW/VSHW opisuje prawidłowe zaczepienie, kierunki obciążenia, kontrole i konserwację. Producent wskazuje dla tej serii EN 13155. Przed pierwszym użyciem zapoznaj się z instrukcją właściwego uchwytu.
Instrukcja i dokumentacja producenta ↗Karta VSHW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Przed użyciem sprawdź korpus, segment, sworznie, sprężynę i swobodę otwierania. Instrukcja wymaga konserwacji co miesiąc oraz przeglądu i próby co najmniej raz w roku przez właściwy serwis. CECHO pomaga dobrać zakres kontroli i części.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy VSHW służy do stojących beczek?
Nie. Ten model jest przeznaczony do beczek leżących i utrzymuje je podczas transportu w pozycji poziomej. Do podnoszenia w pionie stosuje się odpowiedni uchwyt do beczek stojących.
Czy 0,6 t jest nośnością jednego ramienia?
Nie. Jest to DOR kompletnego uchwytu VSHW, obejmującego beczkę po obu stronach. Nie należy podwajać tej wartości.
Co oznacza rozstaw R 500–900 mm?
To rozstaw między miejscami chwytu na obrzeżach, pokazany na rysunku. Nie jest to zakres średnic beczki.
Kiedy można zdjąć uchwyt?
Dopiero po stabilnym odstawieniu beczki i całkowitym odciążeniu uchwytu oraz zawiesia. Dalej postępuj według instrukcji mechanizmu.
Jakie informacje przesłać do wyceny?
Podaj masę pełnej beczki, jej wymiary, rozstaw obu obrzeży, zdjęcia miejsc chwytu i warunki pracy.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz uchwyt do beczek VSHW z CECHO.
Prześlij wymiary i zdjęcia beczki. Pomożemy dobrać uchwyt VSHW oraz właściwe połączenie z zawiesiem.
Wyślij zapytanie o VSHW →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
