Strona główna » Produkty » Uchwyty, Chwytaki » Uchwyt do bezpiecznego podnoszenia i przemieszczania beczek stalowych VKHW

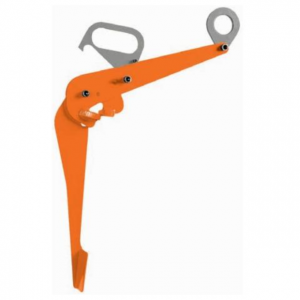

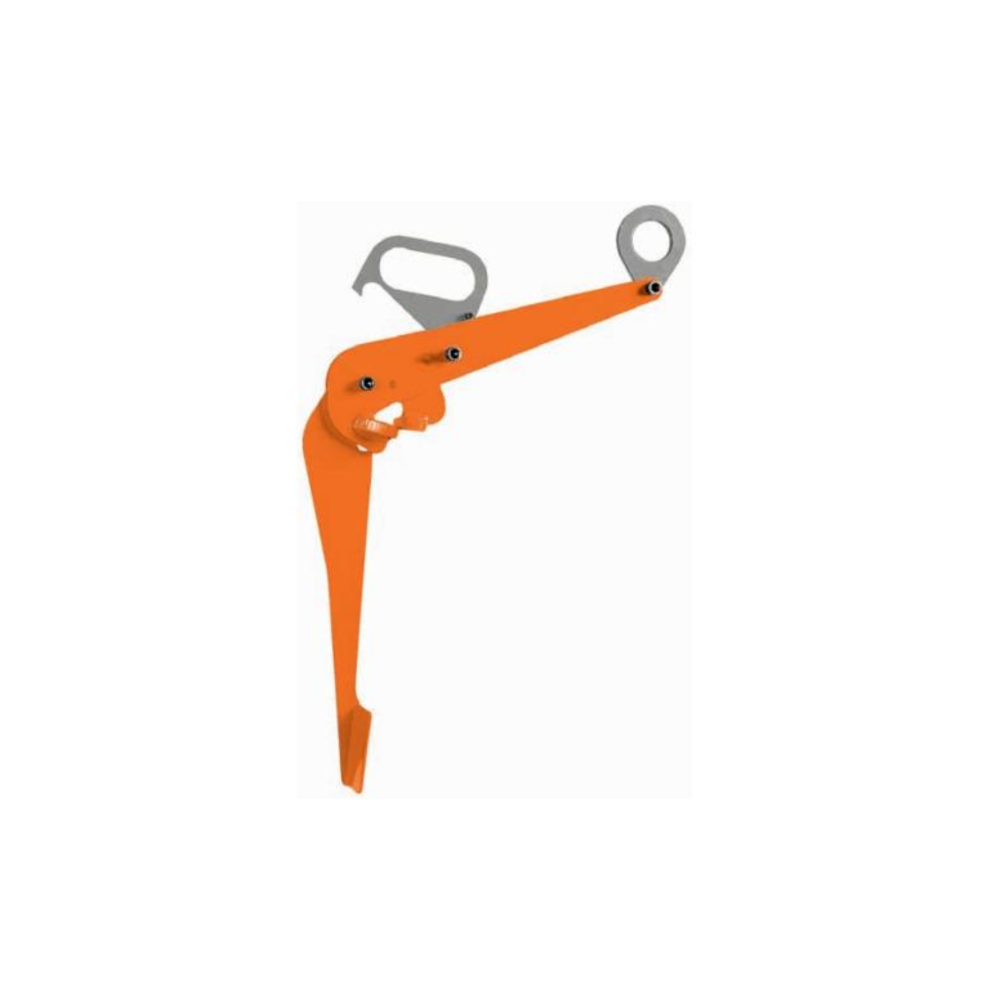

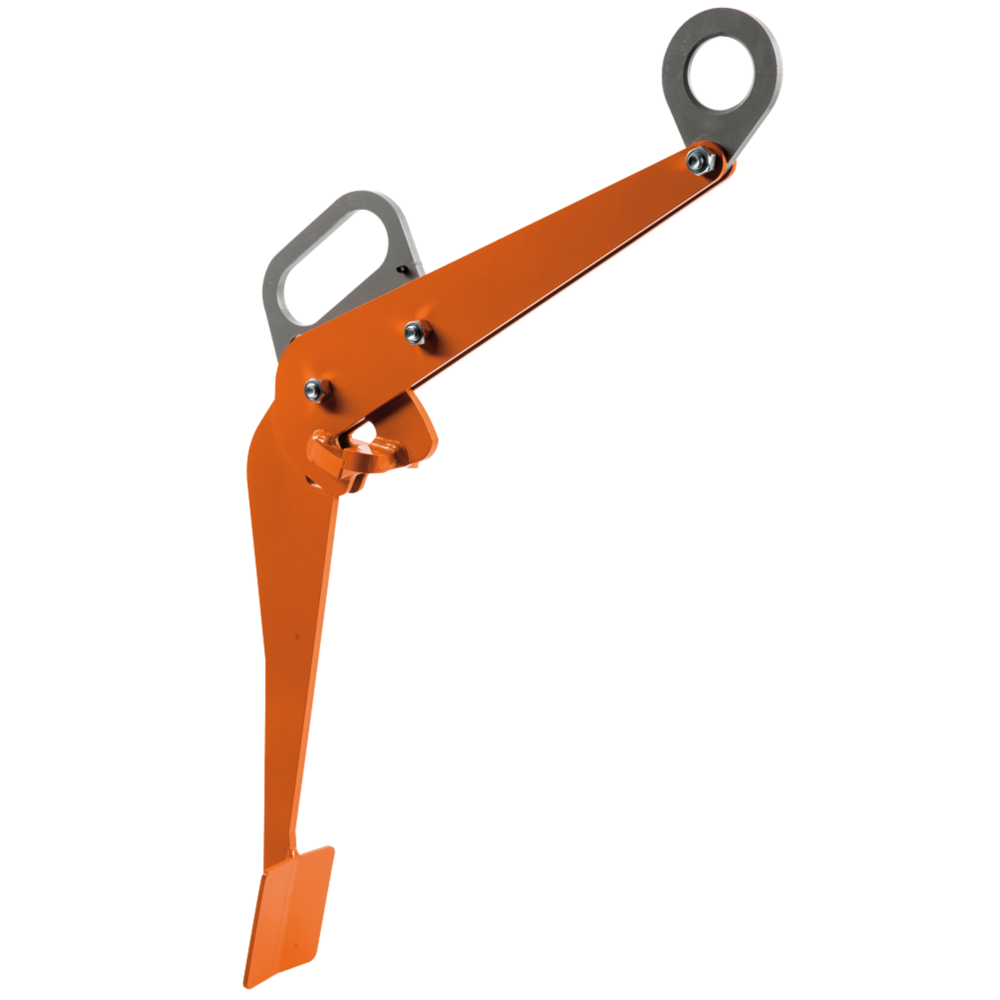

Uchwyt do bezpiecznego podnoszenia i przemieszczania beczek stalowych VKHW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG peCLAMP · BECZKI STALOWE · PODNOSZENIE W PIONIE
Uchwyt do pionowego transportu zamkniętych beczek stalowych. Chwyta pod górnym obrzeżem, a wydłużony korpus opiera się o bok beczki. Przeznaczony do pracy pojedynczo.
0,6 tDOR pojedynczego uchwytu1 wykonanie w tabeli producenta
Potrzebujesz doboru uchwytu do beczek VKHW?
Podaj masę pełnej beczki i prześlij zdjęcie jej obrzeża. Pomożemy sprawdzić zgodność beczki z uchwytem VKHW.
Zapytaj CECHO o VKHW →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do beczek pewag VKHW — najważniejsze informacje
ŁADUNEKZamknięte beczki staloweTransport w pionie
DOR UCHWYTU0,6 tPraca pojedynczo
KONSTRUKCJAChwyt pod obrzeżemMasa 7 kg
WSPARCIE CECHODobór i przeglądyKontakt z technikiem →
UCHWYT DO TRANSPORTU BECZEK
Jeden uchwyt do transportu beczki w pionie.
pewag VKHW służy do podnoszenia i przemieszczania zamkniętych beczek stalowych. Szczęka zaczepia się pod górnym obrzeżem, a wydłużony element uchwytu podpiera bok beczki. Mechanizm ze wstępnym napięciem utrzymuje zacisk przed rozpoczęciem podnoszenia.
DOR wynosi 0,6 t i obejmuje całą podnoszoną masę — beczkę wraz z zawartością. Uchwyty VKHW stosuje się pojedynczo. Podczas transportu beczka musi pozostawać w pozycji pionowej.
O doborze decydują także kształt i wytrzymałość obrzeża oraz możliwość prawidłowego podparcia korpusu. VKHW nie jest uchwytem do transportu leżących beczek ani uniwersalnym zaciskiem do pojemników z tworzywa.
DANE TECHNICZNE PEWAG

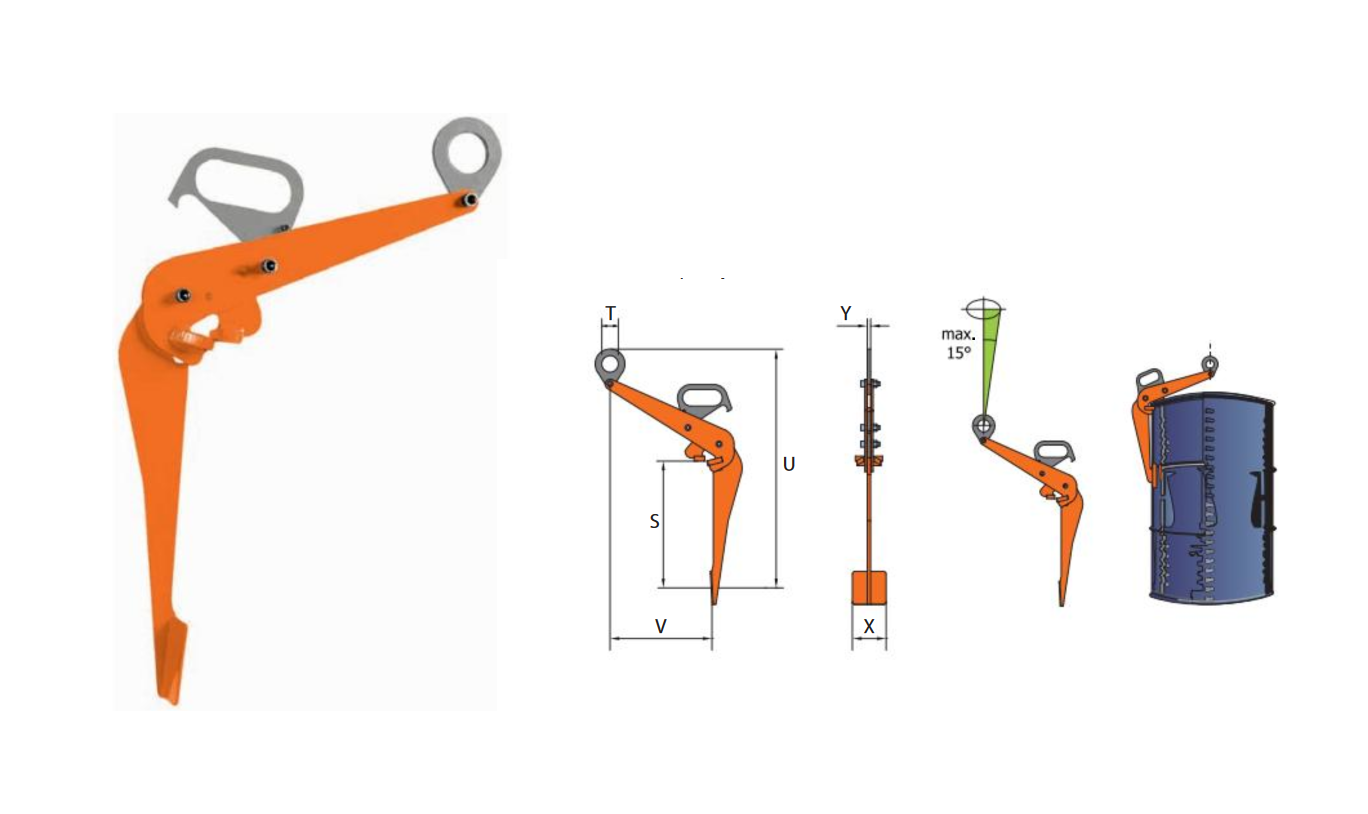

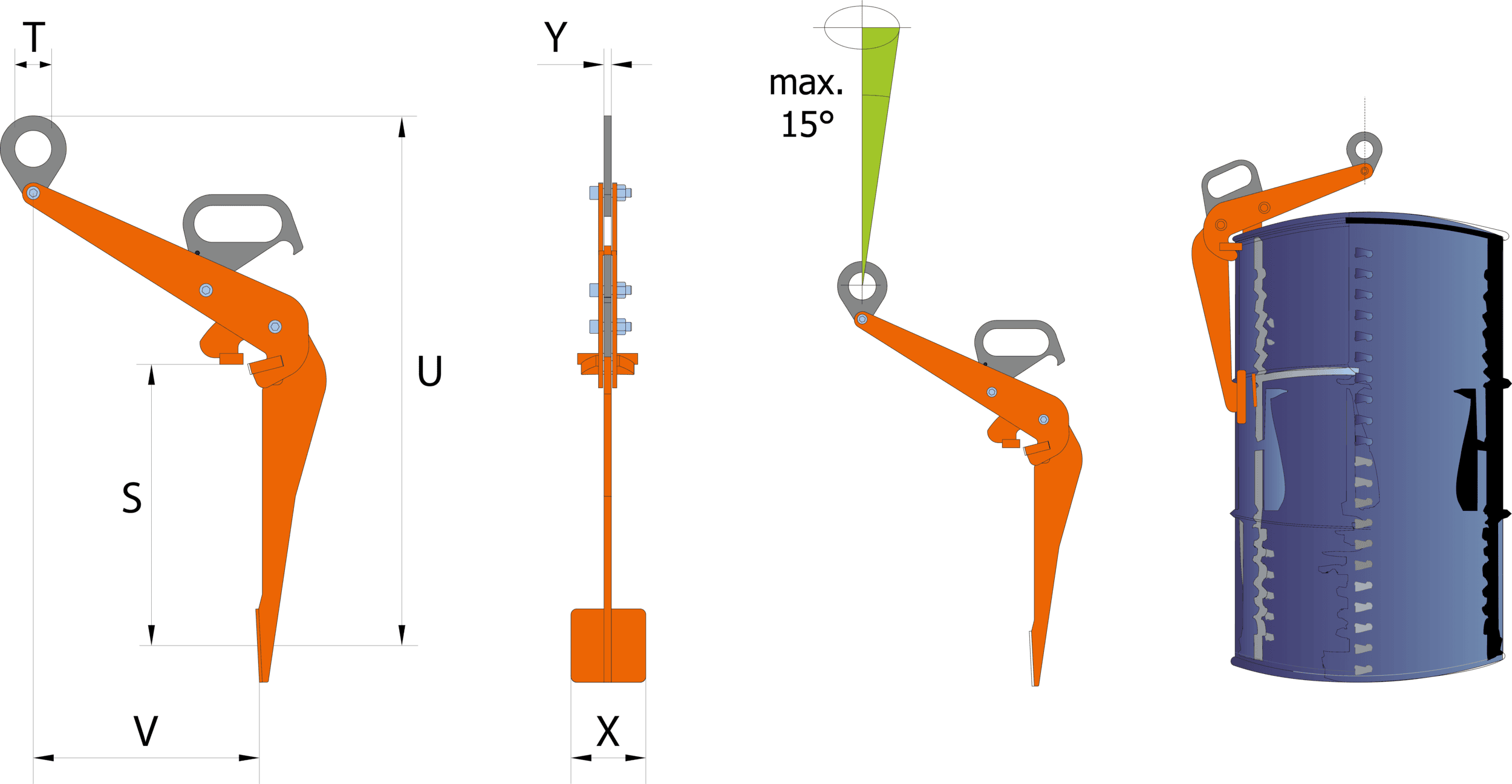

Rysunek wymiarowy i tabela VKHW
Jedno wykonanie do pracy pojedynczo. Wymiary S, T, U, V, X i Y odpowiadają oznaczeniom na rysunku producenta.

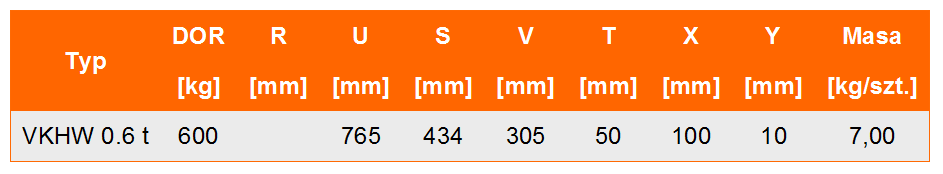

Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | S [mm] | T [mm] | U [mm] | V [mm] | X [mm] | Y [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| VKHW 0.6 t | 0,6 | 434 | 50 | 765 | 305 | 100 | 10 | 7 |
DOR w t; masa w kg/szt.; wymiary w mm. Nośność 0,6 t dotyczy pełnej beczki utrzymywanej w pionie. Źródło: karta producenta pewag VKHW ↗.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać VKHW do stojącej beczki?
Sprawdź masę całkowitą, konstrukcję beczki i sposób zaczepienia.
Pojedynczy punkt podwieszenia
Stosuj VKHW pojedynczo i utrzymuj beczkę w pionie. Połączenie z zawiesiem musi swobodnie układać się w kierunku obciążenia wskazanym w instrukcji; nie obciążaj ucha poprzecznie.
Warunki i obsługa
Standardowy zakres temperatury wynosi od −40 do +100°C w normalnych warunkach atmosferycznych. Zacisk zwalniaj dopiero po stabilnym odstawieniu beczki i całkowitym odciążeniu zawiesia.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja pewag VKFW/VKHW/VSHW opisuje prawidłowe zaczepienie, kierunki obciążenia, kontrole i konserwację. Producent wskazuje dla tej serii EN 13155. Przed pierwszym użyciem zapoznaj się z instrukcją właściwego uchwytu.
Instrukcja i dokumentacja producenta ↗Karta VKHW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Przed użyciem sprawdź korpus, segment, sworznie, sprężynę i swobodę otwierania. Instrukcja wymaga konserwacji co miesiąc oraz przeglądu i próby co najmniej raz w roku przez właściwy serwis. CECHO pomaga dobrać zakres kontroli i części.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy VKHW stosuje się parami?
Nie. Producent przewiduje pracę pojedynczego VKHW. Beczka ma pozostawać pionowo podczas podnoszenia i przemieszczania.
Czy 0,6 t obejmuje zawartość beczki?
Tak. DOR dotyczy całkowitej masy podnoszonego ładunku: beczki razem z zawartością.
Do jakich beczek przeznaczono VKHW?
Do zamkniętych beczek stalowych z obrzeżem umożliwiającym prawidłowe zaczepienie i podparcie uchwytu. Zgodność konkretnej beczki trzeba sprawdzić przed użyciem.
Czy można transportować beczkę w poziomie?
Nie tym modelem. VKHW wymaga pionowej pozycji beczki; do beczek leżących należy dobrać uchwyt przeznaczony do transportu poziomego.
Jakie informacje przesłać do wyceny?
Podaj masę i wymiary pełnej beczki, jej konstrukcję, zdjęcia obrzeża i ścianki, temperaturę pracy oraz sposób podwieszenia.
