Nośność 4 lub 6 t
Wybierz HU-X 4 lub HU-X 6 odpowiednio do wymaganego DOR. W obciążeniu urządzenia podnoszącego uwzględnij masę haka — 7,3 lub 10,6 kg — i pozostałego osprzętu.
Koszyk0
Twój koszyk jest pusty ...
- Akcesoria zawiesiowe
- Liny stalowe
- Mocowanie ładunków
- Osłony zawiesi i pasów mocujących
- Punkty mocujące
- Trawersy, suwnice, żurawie
- Punkty kotwiczenia do ochrony przed upadkiem
- Uchwyty, Chwytaki
- Wciągniki, Podnośniki
- Zawiesia łańcuchowe
- Zawiesia linowe
- Zawiesia pasowe tekstylne
- Zawiesia wężowe
- Zblocza, krążki linowe
- Rozwiązania
- Usługi
Hak uniwersalny spawany typ HU-X
Dobór i wsparcie techniczne: CECHO.
HU-X · KONSTRUKCJA SPAWANA · ZAWIESIA WIELOCIĘGNOWE
Hak uniwersalny HU-X o konstrukcji spawanej, stosowany do rozłożenia ładunku przy użyciu zawiesi wielocięgnowych. Dwie wielkości: HU-X 4 o DOR 4 t i HU-X 6 o DOR 6 t. Wymiary górnego ogniwa T i W dobiera się do planowanego połączenia.
4–6 tDOR haka2 wykonania w tabeli doboru

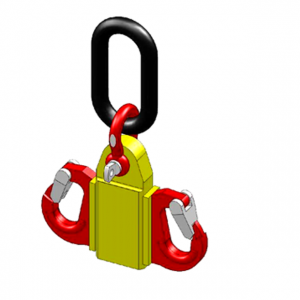

Ilustracja zespołu haka HU-X.
Potrzebujesz doboru haka uniwersalnego spawanego HU-X?
Podaj DOR, wymagane wymiary T i W oraz układ zawiesia wielocięgnowego. Dołącz szkic połączeń i kierunków obciążenia.
Zapytaj CECHO o HU-X →Dobór techniczny: +48 692 943 742- Opis produktu
Hak uniwersalny spawany HU-X — najważniejsze informacje
DOR HAKA4 / 6 tHU-X 4 i HU-X 6
KONSTRUKCJASpawanaDwa haki boczne
DOBÓR OGNIWAWymiary T i WPodaj je przy zapytaniu
WSPARCIE CECHODobór HU-XKontakt z technikiem →
ZAWIESIA WIELOCIĘGNOWE — DOBÓR POŁĄCZENIA

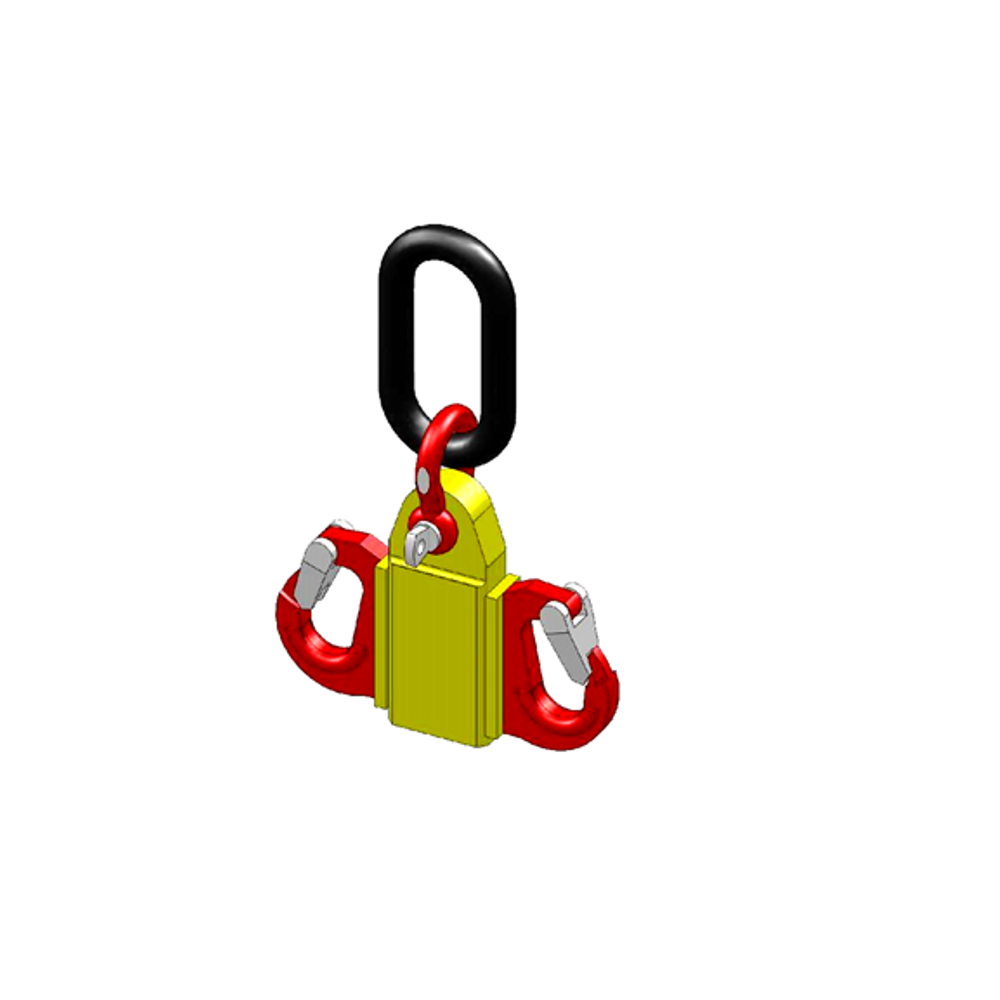

HU-X — hak uniwersalny o konstrukcji spawanej.
Hak HU-X służy do rozłożenia ładunku przy zastosowaniu zawiesi wielocięgnowych. Zespół ma górne ogniwo oraz dwa haki boczne z zabezpieczeniami. Konstrukcja umożliwia szybkie zastosowanie i montaż w dobranym układzie podnoszenia.
Oferta obejmuje HU-X 4 o DOR 4 t i HU-X 6 o DOR 6 t. Przy zamawianiu określ wymiary T i W górnego ogniwa. Możliwość innego wykonania wymaga indywidualnego ustalenia parametrów.
DANE KATALOGOWE CECHO

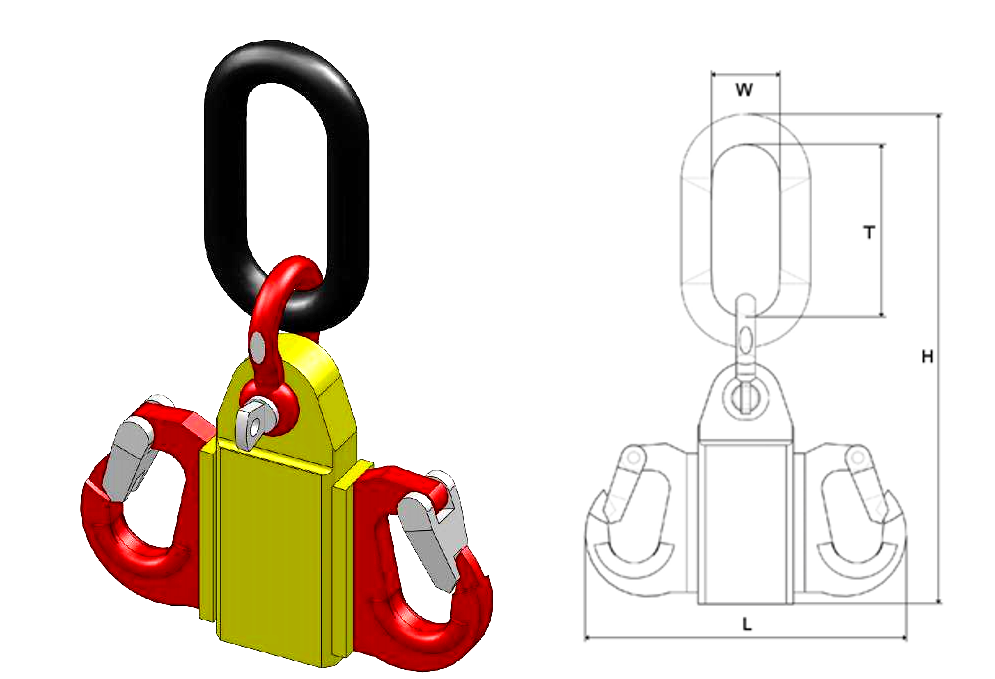

Rysunek wymiarowy i tabela HU-X
Dwa wykonania haka uniwersalnego spawanego. Oznaczenia T, W, H i L przedstawiono na rysunku.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | T [mm] | W [mm] | H [mm] | L [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|
| HU-X 4 | 4 | 135 | 75 | 370 | 265 | 7,30 |
| HU-X 6 | 6 | 160 | 90 | 430 | 290 | 10,60 |
DOR w t; T, W, H i L w mm; masa własna w kg/szt. Parametry dotyczą podanych wykonań. Wymiary T i W należy wskazać przy zapytaniu. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać hak HU-X?
Do doboru potrzebne są obciążenie, wymiary połączenia i układ zawiesia.
Wymiary T i W
Podaj wymagane wymiary górnego ogniwa T i W. Porównaj także wysokość H, szerokość L i geometrię połączeń z bocznymi hakami.
Układ cięgien
Prześlij szkic zawiesia z kierunkami sił i położeniem środka ciężkości ładunku. Układ musi odpowiadać dopuszczonemu sposobowi pracy konkretnego HU-X.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Sprawdź oznaczenie HU-X i DOR na wyrobie. Instrukcja właściwego wykonania określa dopuszczone połączenia, kierunki obciążenia oraz zasady kontroli przed użyciem.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontrola obejmuje konstrukcję spawaną, górne ogniwo, elementy połączenia i haki boczne z zabezpieczeniami. Pęknięcia, odkształcenia, zużycie powierzchni nośnych lub niesprawne zabezpieczenia wymagają wyłączenia zespołu i oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Jakie DOR mają haki HU-X?
HU-X 4 ma DOR 4 t i masę 7,3 kg. HU-X 6 ma DOR 6 t i masę 10,6 kg.
Jakie wymiary trzeba podać w zapytaniu?
Wymiary T i W górnego ogniwa. Dołącz wymagane DOR, szkic układu cięgien i wymiary współpracującego osprzętu.
Do czego służy HU-X?
Do rozłożenia ładunku przy zastosowaniu zawiesi wielocięgnowych. Konkretny układ połączeń i obciążenia wymaga doboru dla danego wykonania.
Jakie informacje przesłać do wyceny?
Podaj HU-X 4 lub HU-X 6, wymagane DOR, wymiary T i W, układ cięgien i kierunki obciążenia. Dołącz szkic połączenia.
DOBÓR I KONTAKT Z CECHO
Dobierz hak uniwersalny spawany HU-X z CECHO.
Prześlij obciążenie, T i W oraz szkic zawiesia. Dobierzemy wykonanie HU-X do planowanego połączenia.
Wyślij zapytanie o HU-X →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
