Uchwyt do blach w pionie CNP
Dobór i wsparcie techniczne: CECHO.
CNP · BLACHY · PODNOSZENIE W PIONIE
Uchwyt CNP do pionowego podnoszenia i przemieszczania blach. Siedem wykonań o DOR 0,5–12 t, z ruchomym uchem nośnym i dźwignią zabezpieczającą. Dobierz uchwyt do masy oraz grubości blachy.
0,5–12 tDOR uchwytu7 wykonań w tabeli doboru

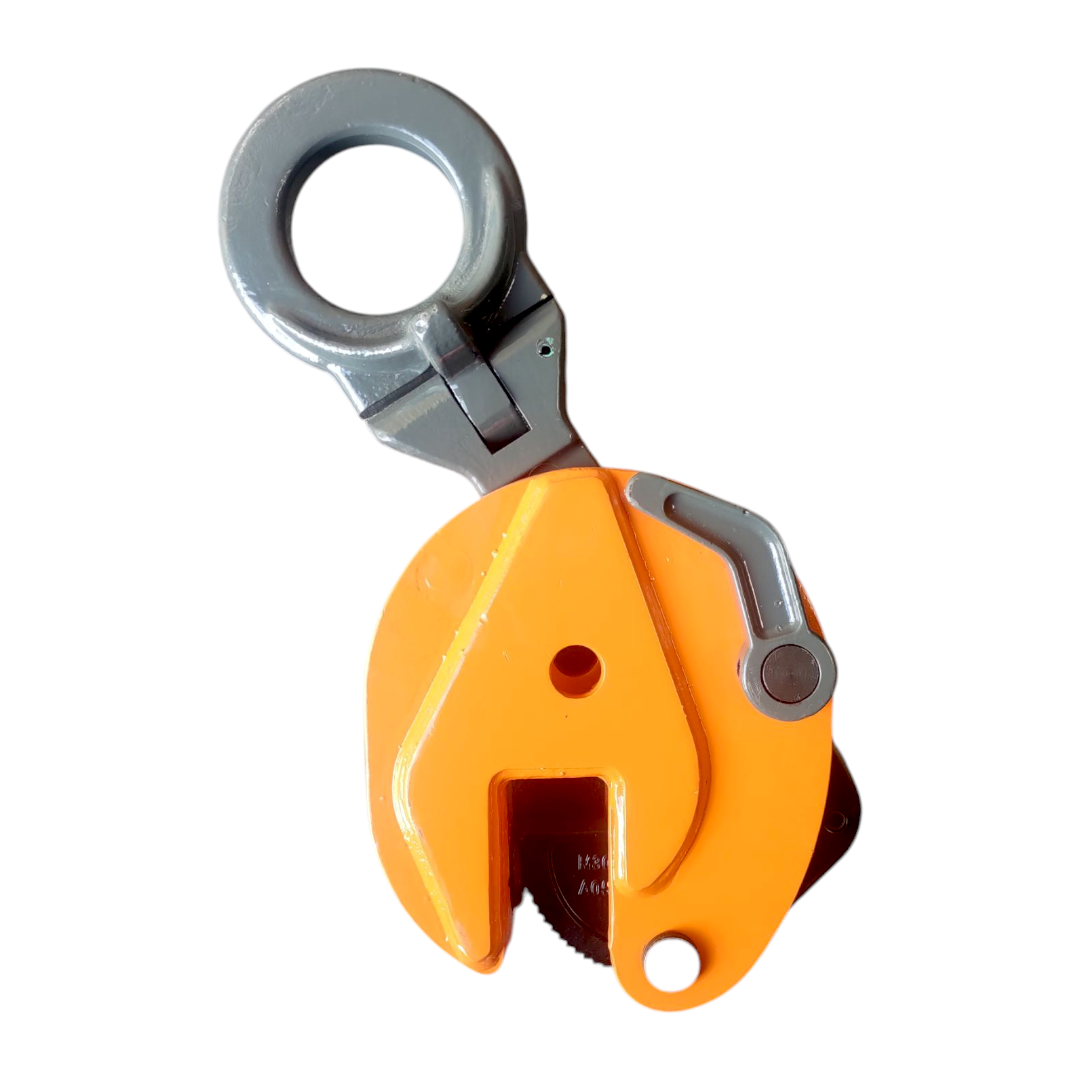

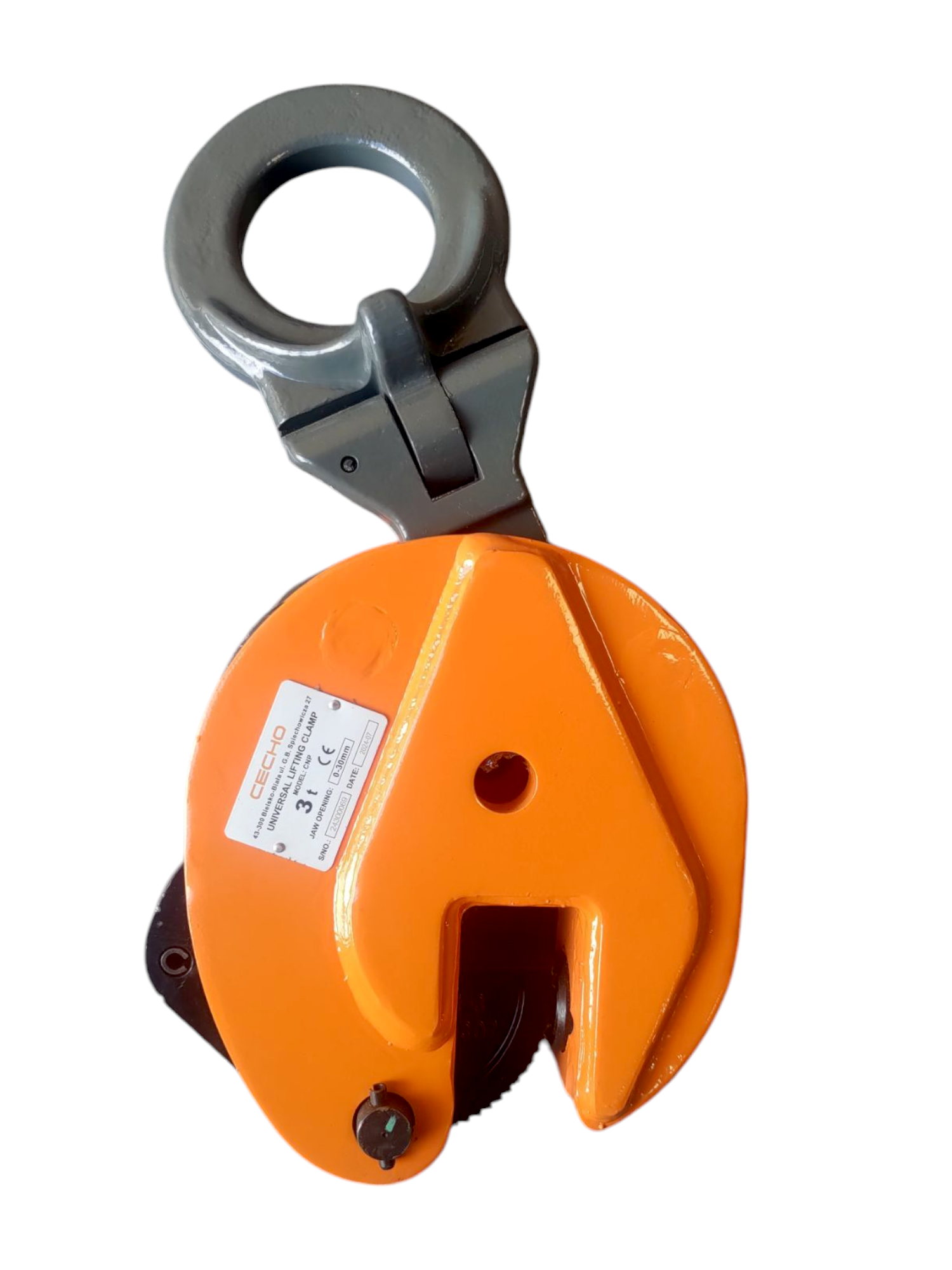

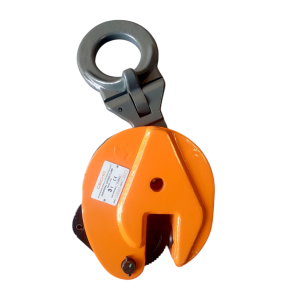

Widok konstrukcji CNP; szczegóły i gabaryty zależą od wykonania.
Potrzebujesz doboru uchwytu do blach CNP?
Podaj masę, grubość i wymiary blachy oraz planowany sposób podwieszenia.
Zapytaj CECHO o CNP →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do blach CNP — najważniejsze informacje
DOR UCHWYTU0,5–12 tSiedem wykonań
TRANSPORTW pioniePodnoszenie blach
DOBÓRGrubość blachyZakres A dla konkretnego modelu
WSPARCIE CECHODobór CNPKontakt z technikiem →
PIONOWE PODNOSZENIE BLACH
CNP — uchwyt z ruchomym uchem nośnym.
Uchwyt CNP służy do pionowego podnoszenia i przemieszczania blach. Ucho nośne, dźwignia zabezpieczająca oraz szczęka chwytająca tworzą układ, którego stan i działanie należy sprawdzić przed użyciem.
Siedem wielkości obejmuje DOR 0,5; 1; 2; 3; 5; 8 i 12 t. Każda ma własny zakres chwytania A, wymiary i masę. Większa nośność nie oznacza możliwości chwytania każdej grubości blachy.
DANE KATALOGOWE CECHO

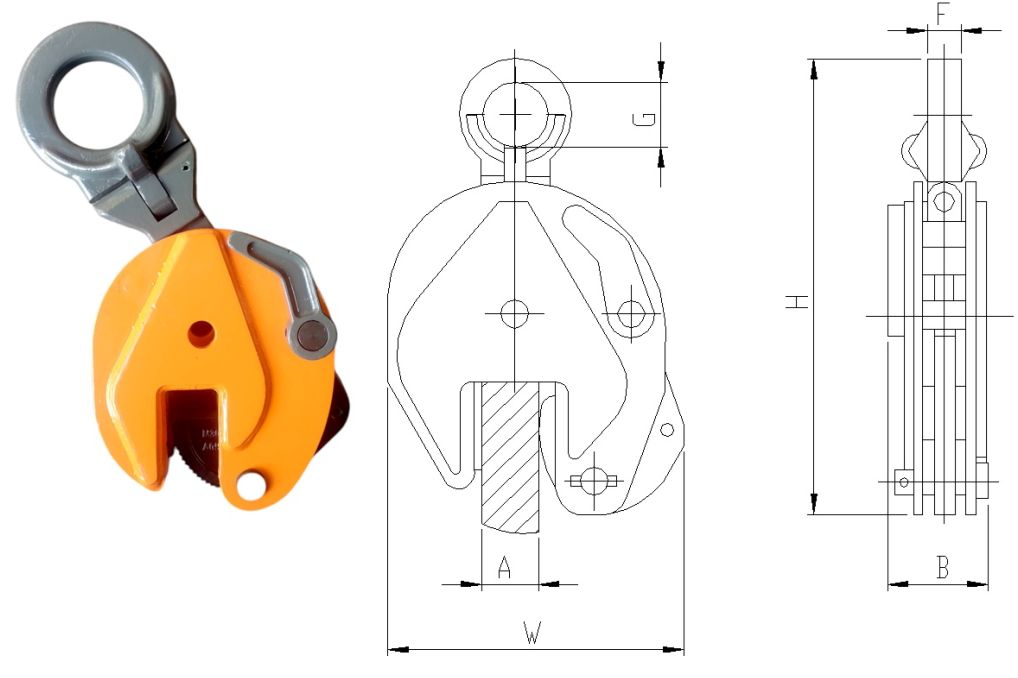

Rysunek wymiarowy i tabela CNP
Siedem wykonań do porównania nośności i geometrii chwytu.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

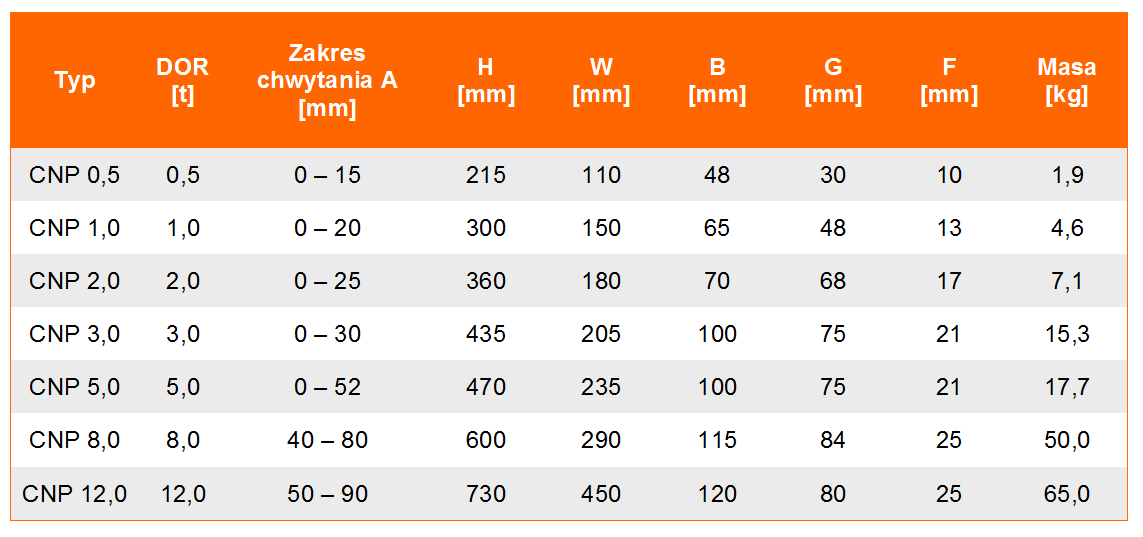

| Typ | DOR [t] | Chwytanie A [mm] | H [mm] | W [mm] | B [mm] | G [mm] | F [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| CNP 0,5 | 0,5 | 0–15 | 215 | 110 | 48 | 30 | 10 | 1,9 |
| CNP 1,0 | 1 | 0–20 | 300 | 150 | 65 | 48 | 13 | 4,6 |
| CNP 2,0 | 2 | 0–25 | 360 | 180 | 70 | 68 | 17 | 7,1 |
| CNP 3,0 | 3 | 0–30 | 435 | 205 | 100 | 75 | 21 | 15,3 |
| CNP 5,0 | 5 | 0–52 | 470 | 235 | 100 | 75 | 21 | 17,7 |
| CNP 8,0 | 8 | 40–80 | 600 | 290 | 115 | 84 | 25 | 50,0 |
| CNP 12,0 | 12 | 50–90 | 730 | 450 | 120 | 80 | 25 | 65,0 |
DOR w t, zakres chwytania A i wymiary w mm, masa własna w kg/szt. Grubość blachy musi mieścić się w całym przedziale przypisanym do wybranego modelu. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać uchwyt do blach CNP?
Potrzebne są masa, grubość, geometria blachy i sposób podwieszenia.
Zakres chwytania A
Grubość elementu musi należeć do zakresu A. CNP 0,5 ma A 0–15 mm, CNP 5,0 — 0–52 mm, CNP 8,0 — 40–80 mm, a CNP 12,0 — 50–90 mm.
Warunki podnoszenia
Podaj wymiary blachy, stan powierzchni i położenie środka ciężkości. Dopuszczalny kierunek obciążenia oraz warunki pracy sprawdź w instrukcji konkretnego uchwytu.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Sprawdź symbol CNP, DOR i oznaczenia wyrobu. Instrukcja użytkowania określa sposób zakładania uchwytu, obsługę zabezpieczenia oraz warunki dopuszczenia do pracy.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.

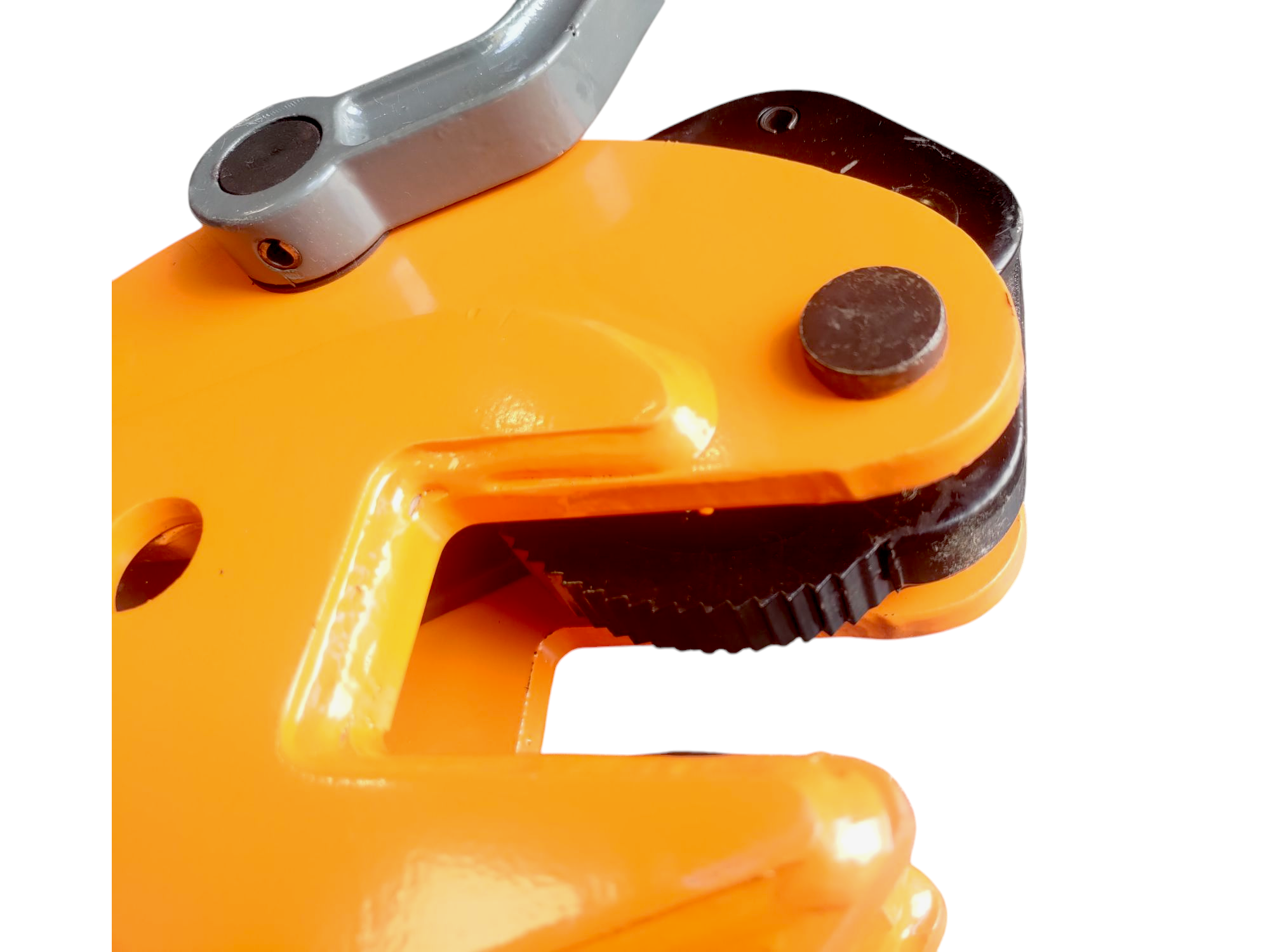

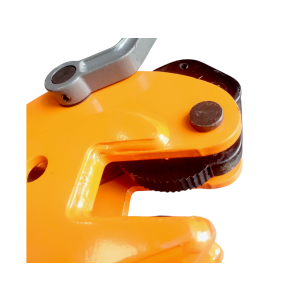

Przed użyciem skontroluj ucho, dźwignię, szczękę chwytającą i oznaczenia. Odkształcenia, pęknięcia, uszkodzone uzębienie lub niesprawne zabezpieczenie wymagają wyłączenia uchwytu i oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Do jakiego kierunku podnoszenia służy CNP?
CNP jest przeznaczony do pionowego podnoszenia i przemieszczania blach. Szczegółowe warunki podwieszenia określa instrukcja właściwego wykonania.
Czy CNP 12,0 chwyci blachę o grubości 20 mm?
Nie. CNP 12,0 ma zakres chwytania 50–90 mm. Uchwyt należy dobrać jednocześnie do grubości oraz masy blachy.
Ile wykonań obejmuje tabela CNP?
Siedem: CNP 0,5; 1,0; 2,0; 3,0; 5,0; 8,0 oraz 12,0. Ich masy wynoszą od 1,9 do 65 kg.
Jakie informacje przesłać do wyceny?
Podaj masę, grubość i wymiary blachy, liczbę planowanych uchwytów i sposób podwieszenia. Zdjęcia pomogą ocenić miejsce chwytu.
DOBÓR I KONTAKT Z CECHO
Dobierz uchwyt do blach CNP z CECHO.
Prześlij masę, grubość i wymiary blachy. Pomożemy dobrać właściwy CNP.
