Strona główna » Produkty » Uchwyty, Chwytaki » Uchwyt do pionowego podnoszenia i przenoszenia różnych materiałów; stali, drewna, plastiku, betonu BLCW

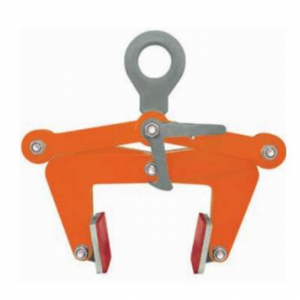

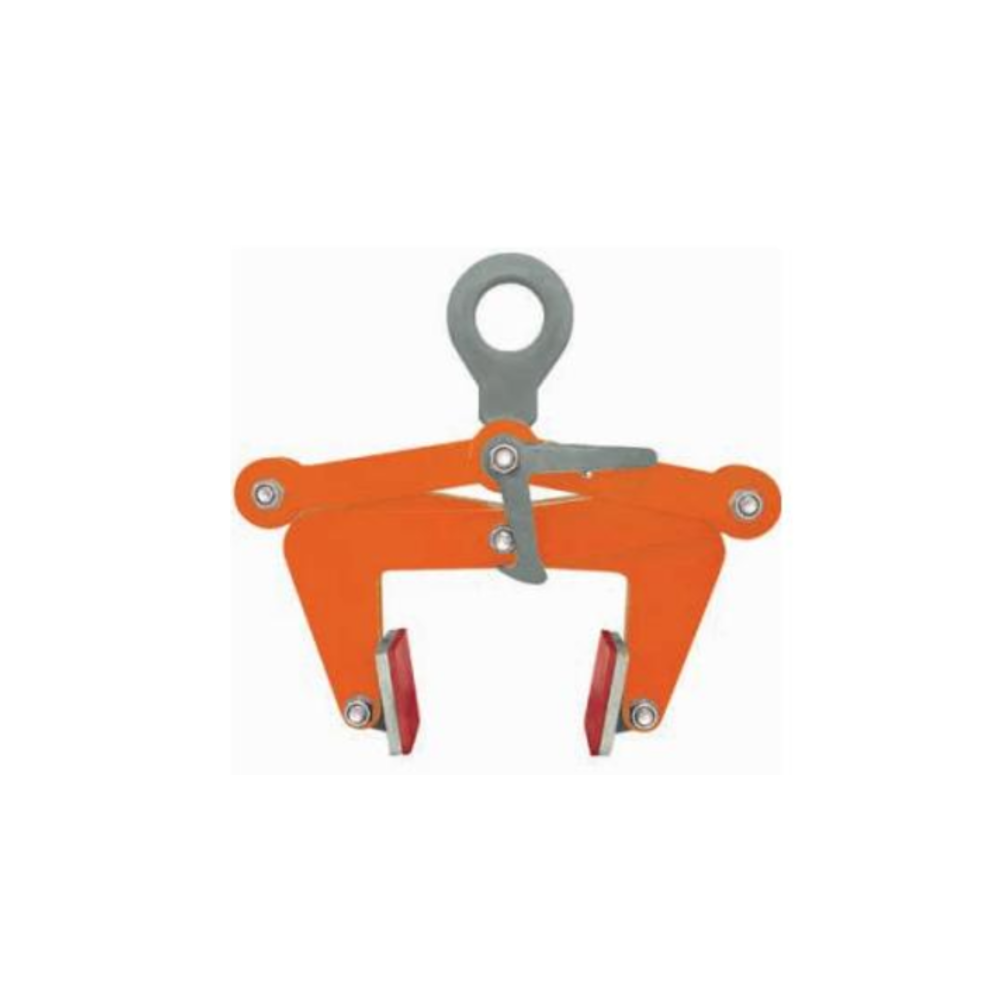

Uchwyt do pionowego podnoszenia i przenoszenia różnych materiałów; stali, drewna, plastiku, betonu BLCW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG peCLAMP · CHWYT RÓWNOLEGŁY
Uchwyt do pionowego podnoszenia pojedynczych elementów o płaskich, równoległych bokach: stalowych, aluminiowych, drewnianych, z tworzywa, kamienia lub betonu o odpowiedniej powierzchni. Szczęki z nakładkami ochronnymi; cztery zakresy chwytu od 30 do 500 mm.
0,5–3 tDOR · cztery wykonania4 wykonania w tabeli producenta
Potrzebujesz doboru uchwytu do materiałów o równoległych bokach BLCW?
Podaj materiał, masę, grubość i stan powierzchni elementu. Dobierzemy zakres chwytu oraz sposób podwieszenia.
Zapytaj CECHO o BLCW →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do materiałów o równoległych bokach pewag BLCW — najważniejsze informacje
MATERIAŁRównoległe, płaskie bokiJeden element podczas podnoszenia
DOR0,5–3 tCztery zakresy chwytu
SZCZĘKINakładki ochronnePowierzchnie czyste i suche
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
PIONOWY TRANSPORT PŁYT I BLOKÓW
Równoległy chwyt z ochroną powierzchni.
pewag BLCW jest przeznaczony do pojedynczych elementów o płaskich, równoległych powierzchniach chwytu. Producent wymienia stal, metale nieżelazne, aluminium, drewno, tworzywa sztuczne, beton i kamień. Dobór wymaga sprawdzenia geometrii, stanu powierzchni i odporności materiału na docisk.

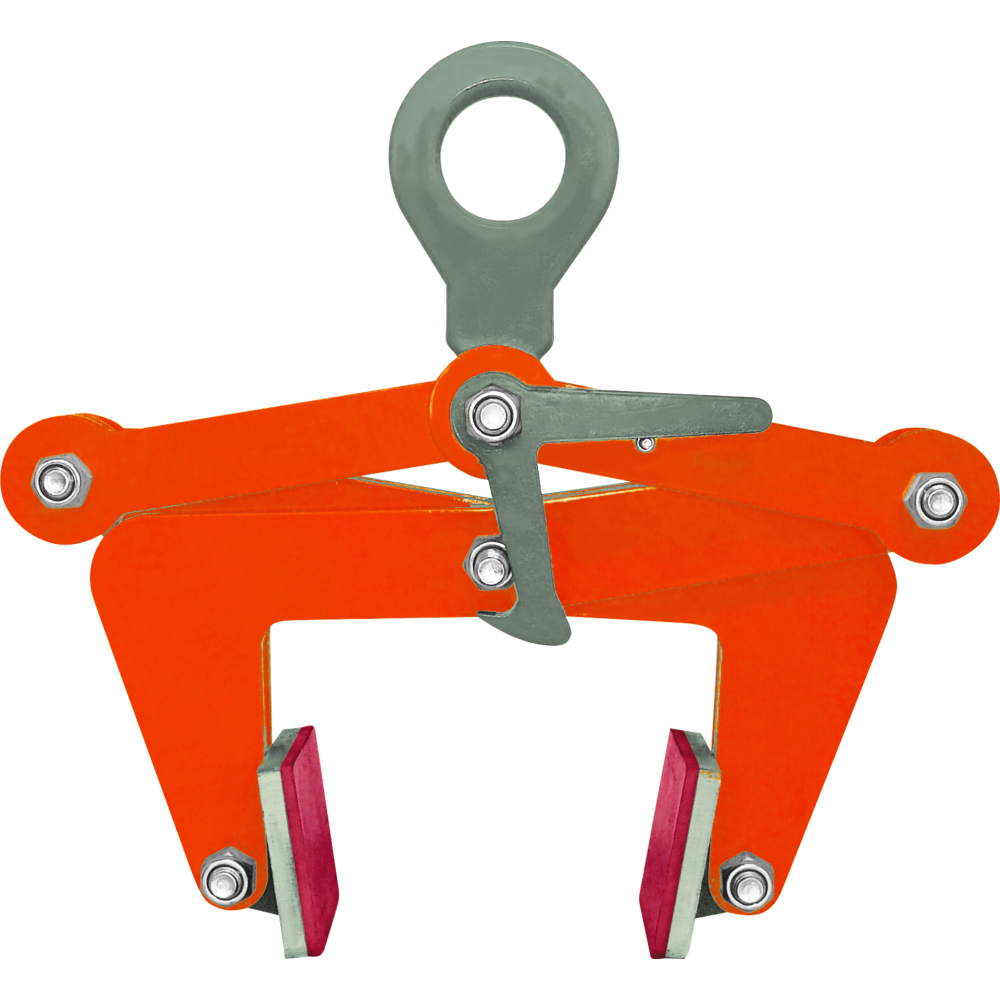

Dwie szczęki mają nakładki z tworzywa, które chronią powierzchnię w miejscu styku. Instrukcja wyklucza chwyt na powierzchniach pochyłych lub stożkowych oraz na szorstkim, surowym betonie. Nakładki muszą być suche, czyste i nieuszkodzone.
Uchwyt pozostaje zablokowany w pozycji otwartej podczas przenoszenia bez ładunku. Po prawidłowym osadzeniu operator uruchamia dźwignię; podnoszenie ucha zamyka szczęki. Należy kontrolować uchwyt do chwili pewnego zaciśnięcia i sprawdzić, czy nie przesuwa się po materiale.
Po odłożeniu elementu na stabilne podłoże i całkowitym odciążeniu mechanizm pozwala otworzyć szczęki. BLCW może pracować pojedynczo lub w układzie kilku uchwytów. Przy większej liczbie punktów chwytu trzeba zapewnić właściwy podział obciążenia; producent zaleca trawersę.
DANE TECHNICZNE PEWAG

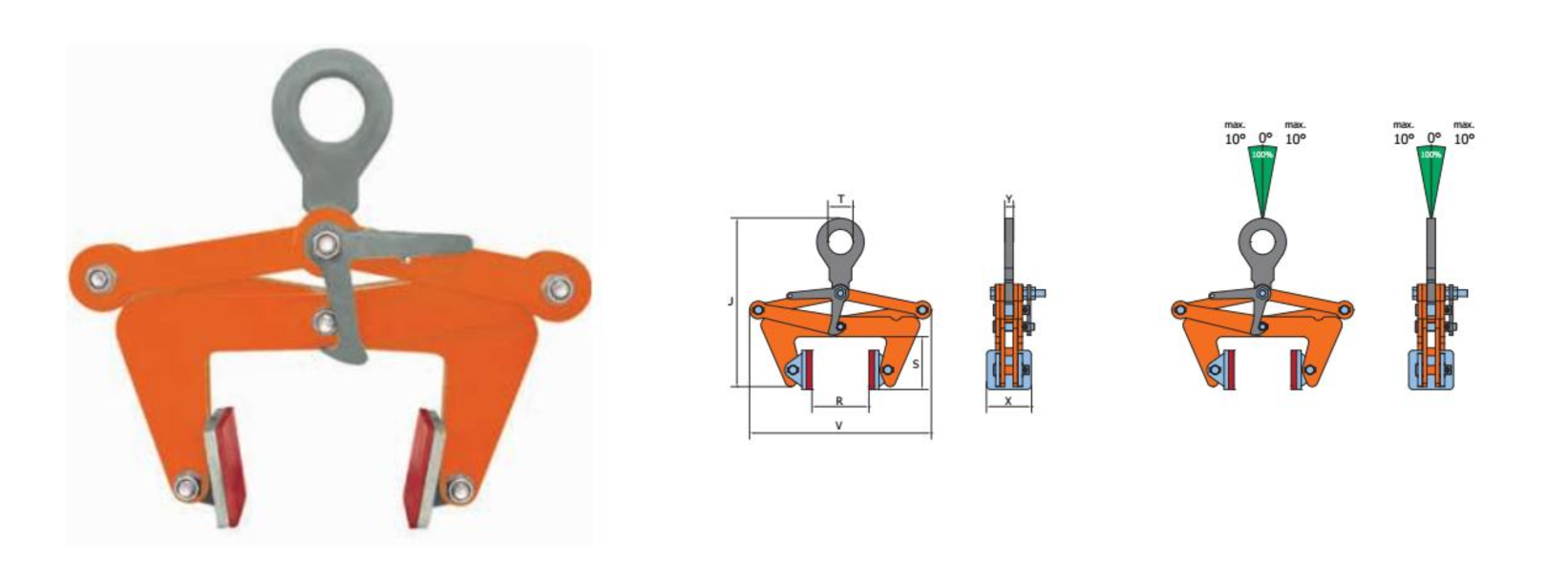

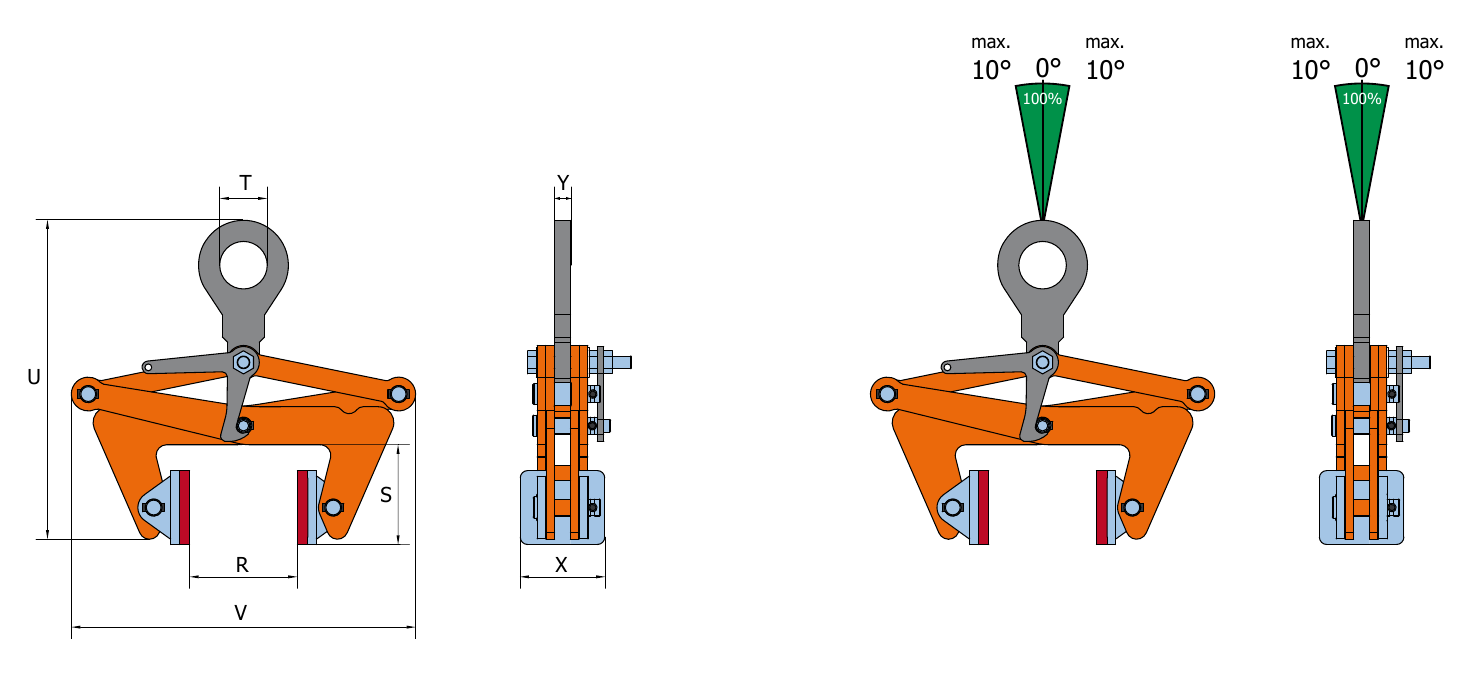

Rysunek wymiarowy i tabela BLCW
Każda nośność ma własny zakres R. Wymiary U i V zmieniają się wraz z rozwarciem szczęk; nie są dodatkowymi zakresami chwytu.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

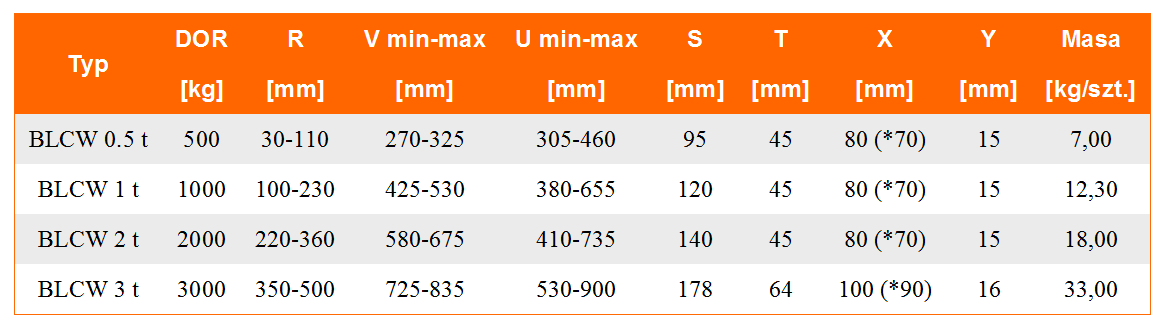

| Typ | DOR [t] | R [mm] | S [mm] | T [mm] | U min–max [mm] | V min–max [mm] | X [mm] | Y [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|
| BLCW 0.5 t | 0,5 | 30 - 110 | 95 | 45 | 305-460 | 270-325 | 80 (*70) | 15 | 7 |
| BLCW 1 t | 1 | 100 - 230 | 120 | 45 | 380-655 | 425-530 | 80 (*70) | 15 | 12,3 |
| BLCW 2 t | 2 | 220 - 360 | 140 | 45 | 410-735 | 580-675 | 80 (*70) | 15 | 18 |
| BLCW 3 t | 3 | 350 - 500 | 178 | 64 | 530-900 | 725-835 | 100 (*90) | 16 | 33 |
DOR w t; wymiary w mm; masa w kg/szt. X ma różne wartości dla lewej i prawej szczęki: 80 i 70 mm dla 0,5–2 t oraz 100 i 90 mm dla 3 t. Gwiazdka oznacza drugą szczękę — rozróżnienie jest istotne przy doborze części. Źródło: karta producenta pewag BLCW ↗.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać BLCW do konkretnego elementu?
Połącz właściwy zakres chwytu z oceną materiału i zawieszenia.
Masa i kierunek siły
Dobierz DOR do masy i obciążenia danego punktu chwytu. Przy kilku uchwytach zapewnij proporcjonalne obciążenie i odpowiednią trawersę. Nie wymuszaj bocznego obciążenia ucha; uwzględnij diagram dopuszczający odchylenie do 10° w pokazanych płaszczyznach.
Warunki oraz kontrola
Zakres temperatury z instrukcji wynosi −10°C do +30°C. Oczyść i osusz nakładki oraz miejsca styku. Osadź szczęki do końca, uruchom dźwignię i powoli napinaj podwieszenie, kontrolując zamknięcie oraz brak poślizgu.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja BLCW określa dopuszczone materiały, obsługę dźwigni, dobór podwieszenia i wymagania kontrolne. Producent wskazuje EN 13155. Przed pracą sprawdź oznaczone DOR i rozwarcie oraz zasady użycia konkretnego egzemplarza.
Instrukcja i dokumentacja producenta ↗Karta BLCW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj nakładki, szczęki, ucho, ramiona, sworznie, zabezpieczenia i działanie mechanizmu. Instrukcja wymaga kontroli co najmniej raz w miesiącu oraz przeglądu i próby co najmniej raz w roku przez właściwy serwis. Przy wymianie szczęk rozróżniaj stronę lewą i prawą według wymiaru X. Stosuj oryginalne części pewag.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Do jakich materiałów nadaje się BLCW?
Do pojedynczych elementów o płaskich, równoległych bokach, między innymi ze stali, aluminium, drewna, tworzywa, kamienia i odpowiednio wykończonego betonu. Trzeba potwierdzić odporność materiału na docisk oraz stan powierzchni.
Czy można podnosić pakiet płyt?
Nie. Instrukcja dopuszcza podnoszenie jednego elementu jednocześnie. Kilka płyt ułożonych razem nie spełnia tego warunku.
Co oznacza 80 (*70) w wymiarze X?
Szczęka lewa i prawa mają różny wymiar: 80 oraz 70 mm. Dla BLCW 3 t są to 100 oraz 90 mm. Różnica ma znaczenie przy zamawianiu części.
Czy uchwyt otwiera się po odłożeniu elementu?
Tak. Mechanizm odblokowuje się po odłożeniu i odciążeniu ładunku. Przed zdjęciem uchwytu element musi stabilnie stać, a podwieszenie być całkowicie odciążone.
Jakie informacje przesłać do wyceny?
Podaj materiał, masę, wymiary i grubość elementu, stan powierzchni oraz planowaną liczbę uchwytów. Dołącz zdjęcie strefy chwytu i informację o temperaturze pracy.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz uchwyt do materiałów o równoległych bokach BLCW z CECHO.
Prześlij dane elementu i zdjęcie jego powierzchni. Pomożemy dobrać właściwy zakres BLCW i sposób podwieszenia.
