Uchwyt do kręgów zwojów drutu typ UTK
Dobór i wsparcie techniczne: CECHO.
UTK · KRĘGI ZWOJÓW DRUTU · CHWYT OD ŚRODKA
Uchwyt UTK do podnoszenia i transportu zwojów drutu w kręgach. Trzy ramiona rozmieszczone co 120° zaciskają się na kręgu od środka. Dostępne wykonania UTK-3 o DOR 3 t i UTK-5 o DOR 5 t.
3–5 tDOR uchwytu2 wykonania w tabeli doboru

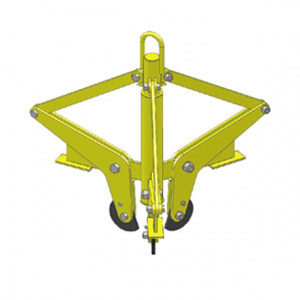

Ilustracja konstrukcji uchwytu UTK.
Potrzebujesz doboru uchwytu do kręgów drutu UTK?
Podaj masę, średnicę wewnętrzną i zewnętrzną oraz wysokość kręgu drutu. Dobierzemy wykonanie UTK i sposób podwieszenia.
Zapytaj CECHO o UTK →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do kręgów drutu UTK — najważniejsze informacje
DOR UCHWYTU3 / 5 tDwa wykonania UTK
ZAKRES A500–900 mmZależny od wykonania
KONSTRUKCJATrzy ramionaRozmieszczone co 120°
WSPARCIE CECHODobór do kręguKontakt z technikiem →
PODNOSZENIE ZWOJÓW DRUTU W KRĘGACH

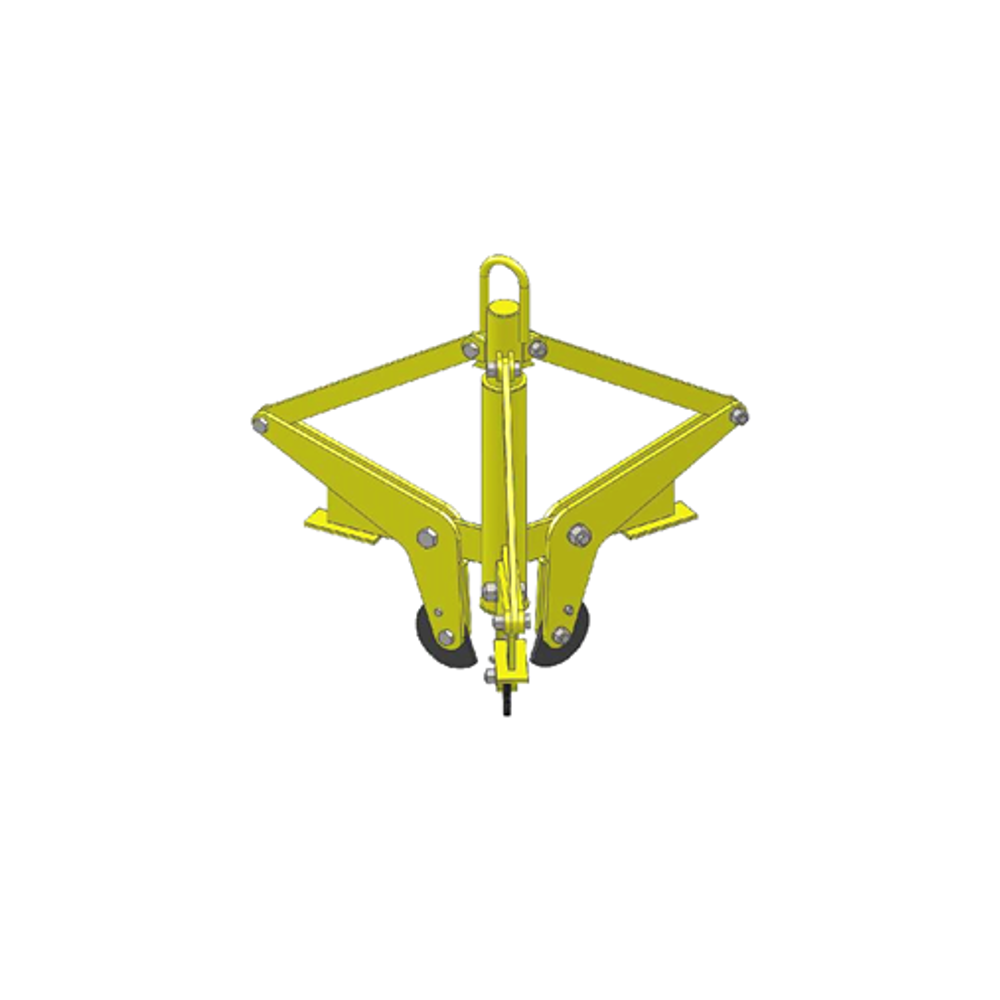

UTK — uchwyt z trzema ramionami i chwytem od środka.
Uchwyt UTK służy do podnoszenia i transportu zwojów drutu w kręgach. Sztywna konstrukcja z trzema ramionami, rozmieszczonymi co 120°, zapewnia zacisk od środka kręgu. Kąt ten opisuje rozstaw ramion samego uchwytu.
UTK-3 ma DOR 3 t i zakres chwytu A 500–800 mm. UTK-5 ma DOR 5 t i zakres A 600–900 mm. Do doboru potrzebne są również wysokość i średnica zewnętrzna kręgu oraz miejsce na pracę ramion.
Wymienne szczęki wykonano ze stali odpornej na ścieranie. Istnieje możliwość wyposażenia szczęk w pazur; wymagane wykonanie należy określić przy doborze. Masa własna UTK wynosi 155 lub 185 kg.
DANE KATALOGOWE CECHO

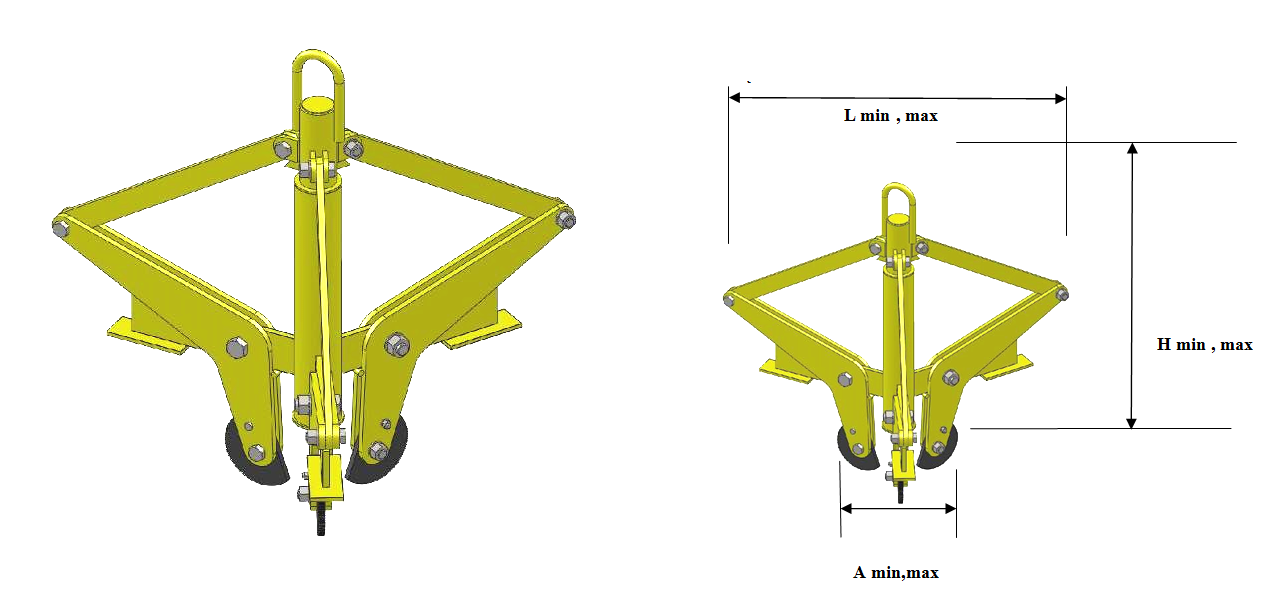

Rysunek wymiarowy i tabela UTK
Parametry dwóch wykonań uchwytu do kręgów zwojów drutu.

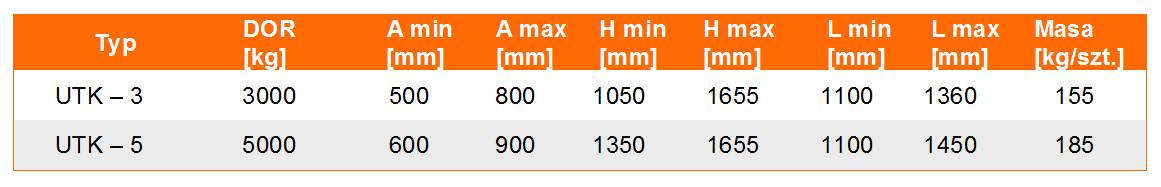

Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | A min [mm] | A max [mm] | H min [mm] | H max [mm] | L min [mm] | L max [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| UTK-3 | 3 | 500 | 800 | 1050 | 1655 | 1100 | 1360 | 155 |
| UTK-5 | 5 | 600 | 900 | 1350 | 1655 | 1100 | 1450 | 185 |
DOR w t; wymiary A, H i L w mm; masa własna w kg/szt. Wartości min i max odnoszą się do skrajnych położeń pokazanych na rysunku. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać UTK do kręgu drutu?
Do zapytania dołącz wymiary kręgu i opis sposobu transportu.
Wymiary i dostęp
Podaj średnicę wewnętrzną i zewnętrzną oraz wysokość kręgu. Zakres A wynosi 500–800 mm dla UTK-3 lub 600–900 mm dla UTK-5. Porównaj także H i L z dostępną przestrzenią.
Szczęki i podwieszenie
Określ rodzaj drutu i sposób uformowania kręgu. Uzgodnij potrzebę szczęk z pazurem oraz zgodność ucha UTK z elementem podwieszającym.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Instrukcja właściwego wykonania określa osadzanie uchwytu wewnątrz kręgu, działanie mechanizmu zacisku oraz zasady zwalniania ładunku. Przed pracą sprawdź typ i DOR na oznaczeniu UTK.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Sprawdzaj wymienne szczęki, ramiona, przeguby, sworznie i ucho podwieszenia. Zużyte powierzchnie chwytne, odkształcenia, nadmierne luzy lub zacinanie mechanizmu wymagają wyłączenia uchwytu i oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Do jakiego ładunku przeznaczony jest UTK?
Do podnoszenia i transportu zwojów drutu w kręgach, chwytanych od środka trzema ramionami uchwytu.
Czym różnią się UTK-3 i UTK-5?
UTK-3: DOR 3 t, zakres A 500–800 mm, masa 155 kg. UTK-5: DOR 5 t, zakres A 600–900 mm, masa 185 kg. Pozostałe wymiary podano w tabeli.
Co oznacza kąt 120°?
Jest to rozstaw trzech ramion konstrukcji UTK wokół kręgu. Nie jest to dopuszczalny kąt rozwarcia cięgien zawiesia.
Czy szczęki można wymienić?
Tak, UTK ma wymienne szczęki ze stali odpornej na ścieranie. Możliwe jest wykonanie szczęk z pazurem, uzgadniane przy doborze.
Jakie informacje przesłać do wyceny?
Podaj masę, średnicę wewnętrzną i zewnętrzną oraz wysokość kręgu drutu. Dołącz zdjęcie ładunku i informację o urządzeniu podnoszącym oraz wymaganych szczękach.
DOBÓR I KONTAKT Z CECHO
Dobierz uchwyt do kręgów drutu UTK z CECHO.
Prześlij wymiary i masę kręgu drutu. Dobierzemy UTK-3 lub UTK-5, szczęki i sposób podwieszenia.
