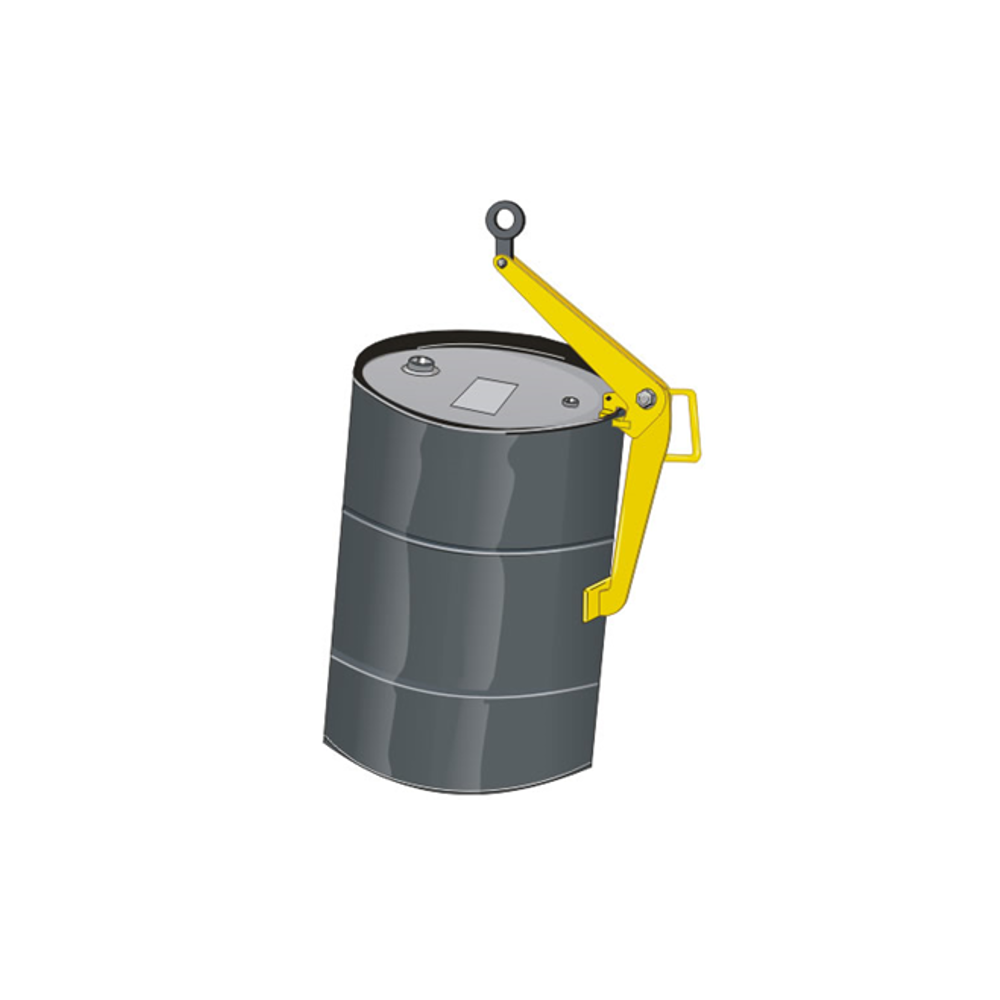

Uchwyt do beczek w pozycji pionowej typ BP
Dobór i wsparcie techniczne: CECHO.
UCHWYT BP · BECZKI STALOWE · TRANSPORT W PIONIE
Uchwyt do podnoszenia i przemieszczania beczek ustawionych pionowo. Chwyta za górne obrzeże i opiera się o bok beczki. Jedno wykonanie BP 0,5 o dopuszczalnym obciążeniu roboczym 0,5 t.
0,5 tDOR pojedynczego uchwytu1 wykonanie w tabeli doboru
Potrzebujesz doboru uchwytu do beczek BP?
Prześlij masę pełnej beczki, jej wymiary i zdjęcie obrzeża. Sprawdzimy dobór uchwytu BP i sposób podwieszenia.
Zapytaj CECHO o BP →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do beczek BP — najważniejsze informacje
ZASTOSOWANIEBeczki stojąceTransport w pionie
DOR0,5 tBeczka z zawartością
PODWIESZENIEOtwór Ø50 mmMasa uchwytu 7,8 kg
WSPARCIE CECHODobór i przeglądyKontakt z technikiem →
UCHWYT DO TRANSPORTU BECZEK
Transport pionowy z chwytem za obrzeże.

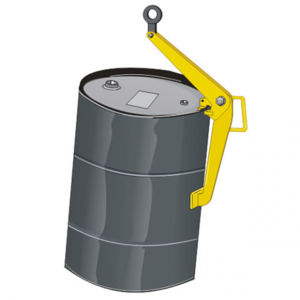

Uchwyt BP służy do pionowego transportu beczek. Element chwytający zaczepia się za górne obrzeże, a dolna część korpusu podpiera bok beczki. Sposób mocowania pokazuje rysunek poniżej.
Wykonanie BP 0,5 ma DOR 0,5 t. Do tej wartości należy porównać masę beczki wraz z zawartością. Masa własna uchwytu wynosi 7,8 kg i jest dodatkowym obciążeniem urządzenia podnoszącego.
Przy doborze trzeba sprawdzić kształt i stan obrzeża, geometrię beczki oraz możliwość prawidłowego oparcia uchwytu. Sam udźwig nie potwierdza zgodności z każdym typem pojemnika.
DANE KATALOGOWE CECHO

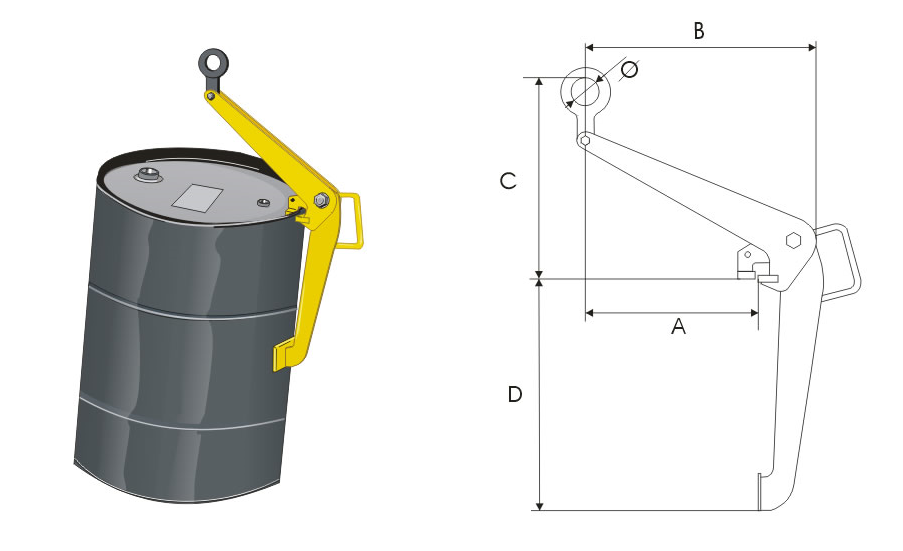

Rysunek wymiarowy i tabela BP
Jedno wykonanie katalogowe. Oznaczenia A, B, C, D i Ø odpowiadają rysunkowi uchwytu.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

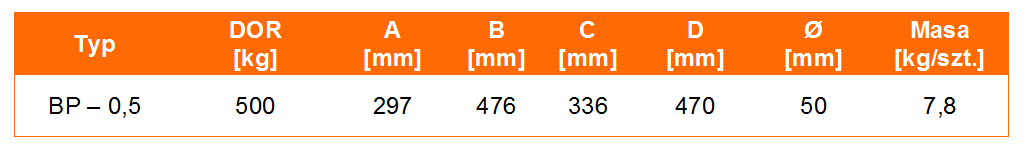

| Typ | DOR [t] | A [mm] | B [mm] | C [mm] | D [mm] | Ø [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|
| BP – 0,5 | 0,5 | 297 | 476 | 336 | 470 | 50 | 7,8 |
DOR w t; masa w kg/szt.; wymiary w mm. Wymiary A–D opisują uchwyt. Ø50 mm dotyczy otworu ucha, a nie średnicy beczki. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać uchwyt BP do beczki?
Do oceny potrzebne są dane ładunku i sposób połączenia z urządzeniem podnoszącym.
Mocowanie na beczce
Sprawdź kształt górnego obrzeża i możliwość podparcia korpusu o bok beczki. Nie dobieraj uchwytu wyłącznie według pojemności pojemnika.
Połączenie z zawiesiem
Podaj typ haka lub zawiesia i dostępne miejsce nad beczką. Otwór ucha ma Ø50 mm. Sposób połączenia i obsługę zacisku należy sprawdzić w instrukcji danego wykonania.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Podczas montażu i użytkowania stosuj instrukcję uchwytu BP. Przed pierwszym podniesieniem sprawdź oznaczenie wykonania oraz dopuszczalne obciążenie robocze na wyrobie.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontrola powinna obejmować korpus, ucho, połączenia ruchome oraz elementy chwytające i podpierające beczkę. W razie odkształceń, pęknięć lub nieprawidłowej pracy mechanizmu wyłącz uchwyt z użytkowania i przekaż go do oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Co obejmuje udźwig 0,5 t?
DOR 0,5 t dotyczy podnoszonej beczki wraz z zawartością. Przy doborze urządzenia podnoszącego uwzględnij dodatkowo masę uchwytu i zawiesia.
Czy Ø50 mm oznacza średnicę beczki?
Nie. Jest to średnica otworu ucha uchwytu, służącego do podwieszenia. Pozostałe wymiary A–D odnoszą się do konstrukcji uchwytu.
Czy BP można dobrać wyłącznie według pojemności beczki?
Nie. Trzeba także znać masę całkowitą, geometrię i stan obrzeża oraz sposób podparcia. Prześlij zdjęcia beczki do sprawdzenia doboru.
Czy BP służy do transportu poziomego?
Ta karta dotyczy uchwytu BP do transportu pionowego. Do beczek leżących należy dobrać model przeznaczony do pracy w poziomie.
Jakie informacje przesłać do wyceny?
Podaj masę pełnej beczki, jej wymiary i konstrukcję, zdjęcia obrzeża oraz planowany sposób podwieszenia.
